软考系统分析师·每日学习卡 | [日期：2025-06-20] | [今日主题：需求分析-类图]

一、今日学了啥？

• 类图：描述类、接口、协作及其关系的静态结构图，包含类名、属性、方法及关联。

• 多重度：表示类间数量关系（如0..*表示零到多个实例），与数据库表关系的多重度含义一致。

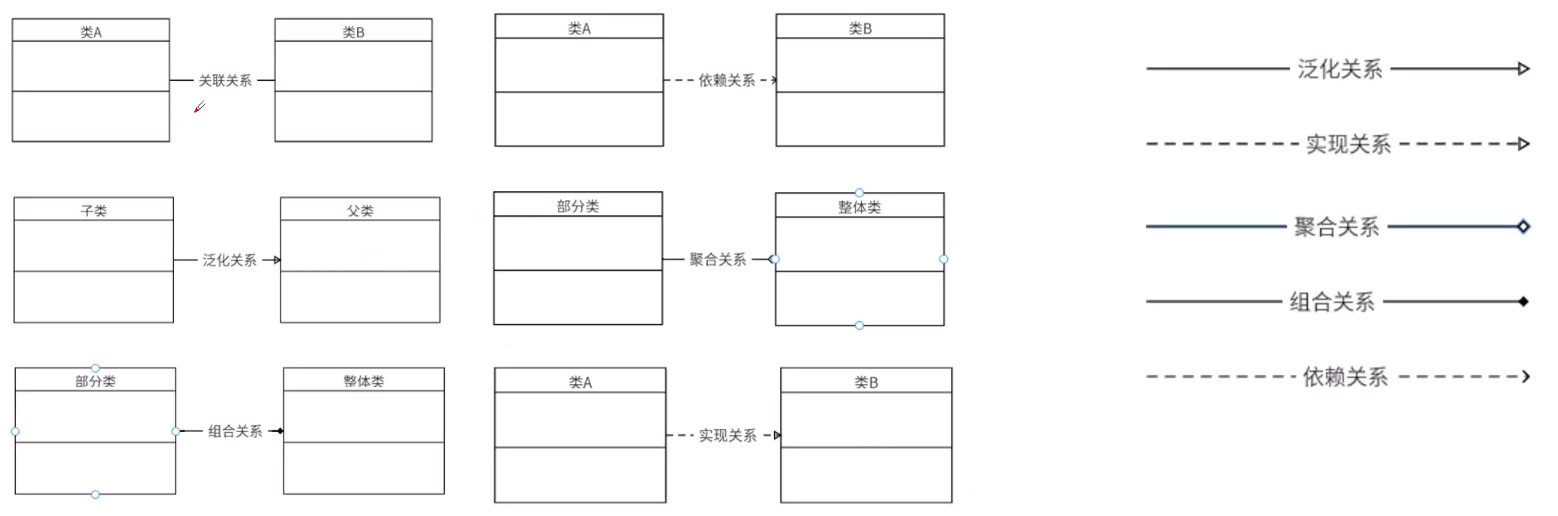

• 类间六种关系：

  • 依赖：虚线+实心箭头，一方变化影响另一方（如调用方法）。
  • 泛化：实线+空心三角箭头，父子类继承关系（父类为抽象类）。
  • 关联：简单实线连接，表示类间有逻辑联系（常用于简化其他复杂关系）。
  • 聚合：空心菱形+实线，整体与部分生命周期独立（如车与轮子）。
  • 组合：实心菱形+实线，整体与部分共存亡（如公司与部门）。
  • 实现：虚线+空心三角箭头，类实现接口的关系。


• 聚合与组合区别：

  • 聚合（空心菱形）强调松散关联，部分可独立存在
  • 组合（实心菱形）强调强绑定，整体消亡则部分消亡

---

二、重点/要记住的！

• ❌ 聚合与组合混淆：聚合（空心）强调松散关联，组合（实心）强调强拥有关系
• ❌ 依赖与实现符号混淆：依赖是虚线+实心箭头，实现是虚线+空心三角箭头

---

三、今天的小收获/卡住的地方

• 卡住：今天学习太晚，脑袋像浆糊，后面再更新补充图片示例加深理解

---

四、明天学啥？

• 明天学习其他图内容，补充类图示例

---
