软考系统分析师·每日学习卡 | [日期：2025-06-19] | [今日主题：需求分析-用例图]

一、今日学了啥？

• 用例图是功能单元，需求分析阶段的重要建模工具，主要包含参与者（Actor）、用例（Use Case）和关系（Relationship）三种元素。



• 核心关系包括：包含（Include）、扩展（Extend）和泛化（Generalization），用于描述用例之间的不同交互方式和结构。

---

二、重点/要记住的！

• 🔺 参与者（Actor）：系统外部与系统交互的实体，可以是用户、其他系统或设备。

• 🔺 用例（Use Case）：表示系统中执行的一系列动作，为参与者提供可见价值。

• 🔺 关联关系：表示参与者与用例之间的交互，箭头方向表示主动发起者。

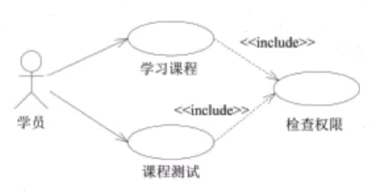

• 🔺 包含关系（Include）：多个用例共享公共行为时提取为独立用例，并通过虚线箭头指向该公共用例。

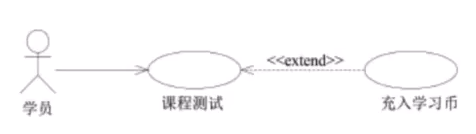

• 🔺 扩展关系（Extend）：一个用例在特定条件下可扩展出额外行为，通过虚线箭头从扩展用例指向基础用例。

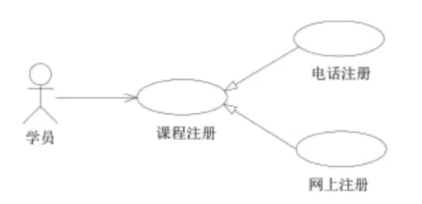

• 🔺 泛化关系（Generalization）：子用例子类继承父用例的公共行为，箭头指向父用例。



• ❌ 包含关系（Include）是多个用例共有的行为抽取，必须被调用；而扩展关系（Extend）是一个用例的可选行为，不一定被执行。

• ❌ 泛化关系中的箭头方向是从子用例指向父用例，容易与其他关系箭头方向混淆。

• ❌ 不同UML版本对用例图中关系的图形表示可能略有差异，应以教材为准。

---

三、今天的小收获/卡住的地方

• 卡住：关系的区分容易混淆

---

四、明天学啥？

明天学习类图

---
