软考系统分析师·每日学习卡 | [日期：2025-06-16] | [今日主题：需求分析-结构化需求分析]

一、今日学了啥？

• 需求分析：把杂乱无章的用户要求和期望转化为用户需求

  • 特性：无二义性、完整性、一致性、可测试性、确定性、可跟踪性、正确性、必要性等

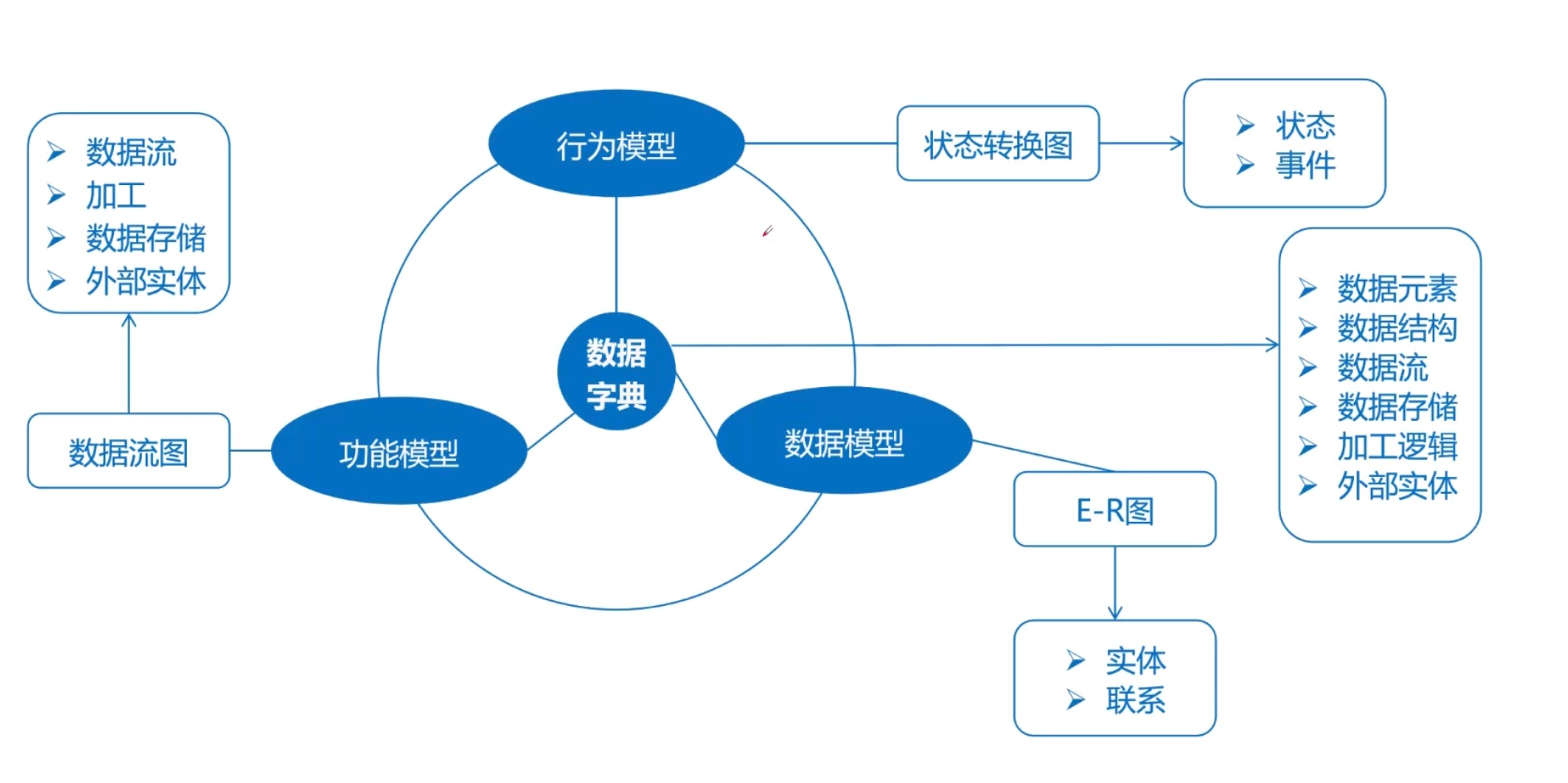

  • 任务：创建系统上下文范围关系图（数据流图）、创建用户界面原型、分析需求可行性、确定需求优先级、为需求建立模型、创建数据字典、使用QFD（质量功能部署）
  • 分类：结构化需求分析（SA）、面向对象需求分析（OOA）

• 结构化需求分析



• 数据流图：描述数据在系统中如何被传送或变换，以及如何对数据流进行变换的功能或子功能，用于对功能建模

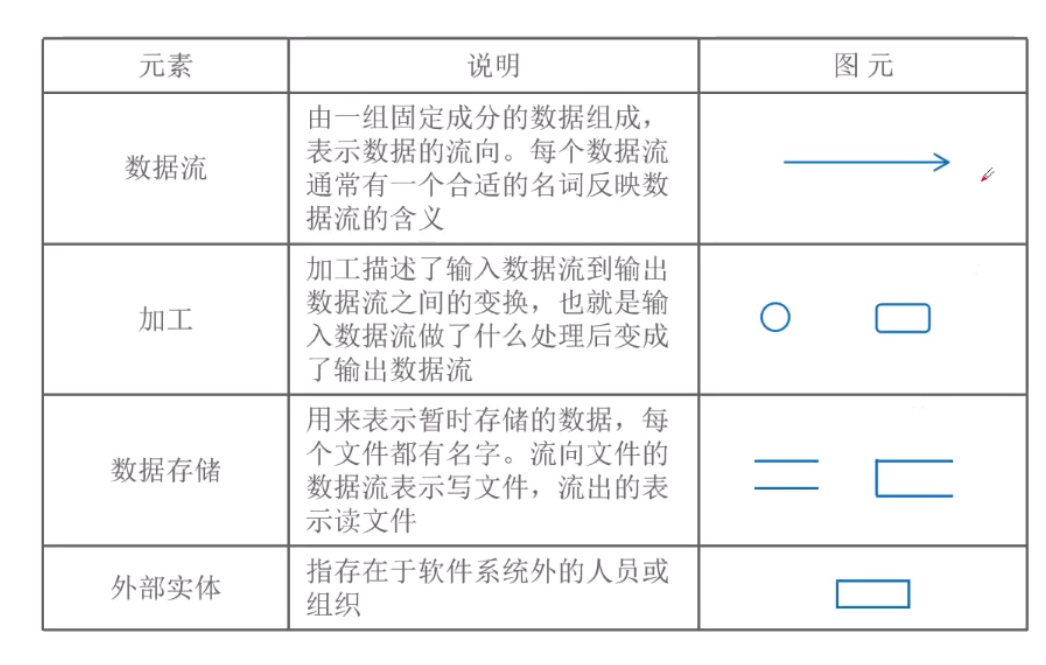

  • 四大元素：数据流、加工、数据存储、外部实体

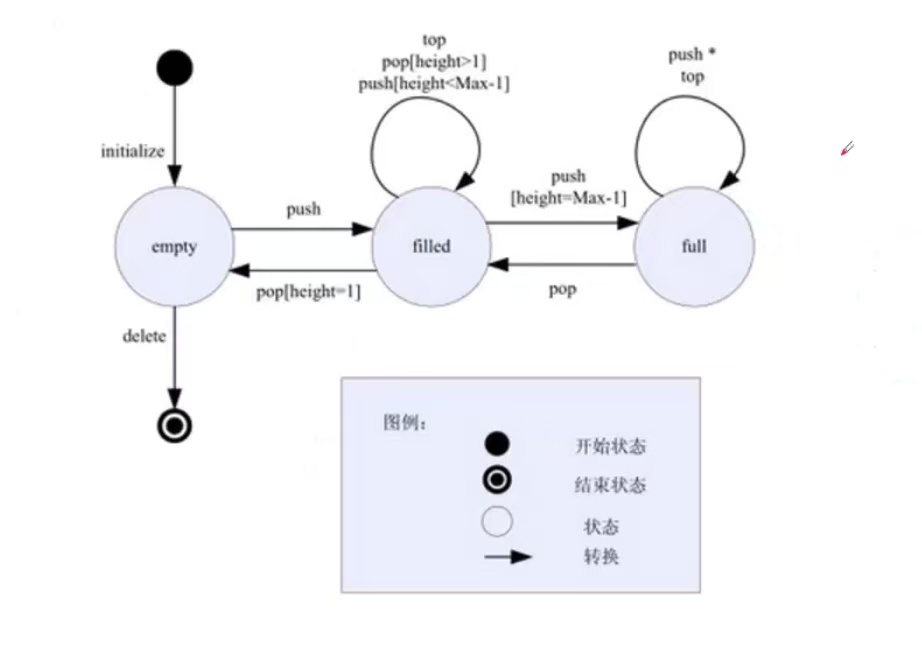

• 状态转换图


---

二、重点/要记住的！

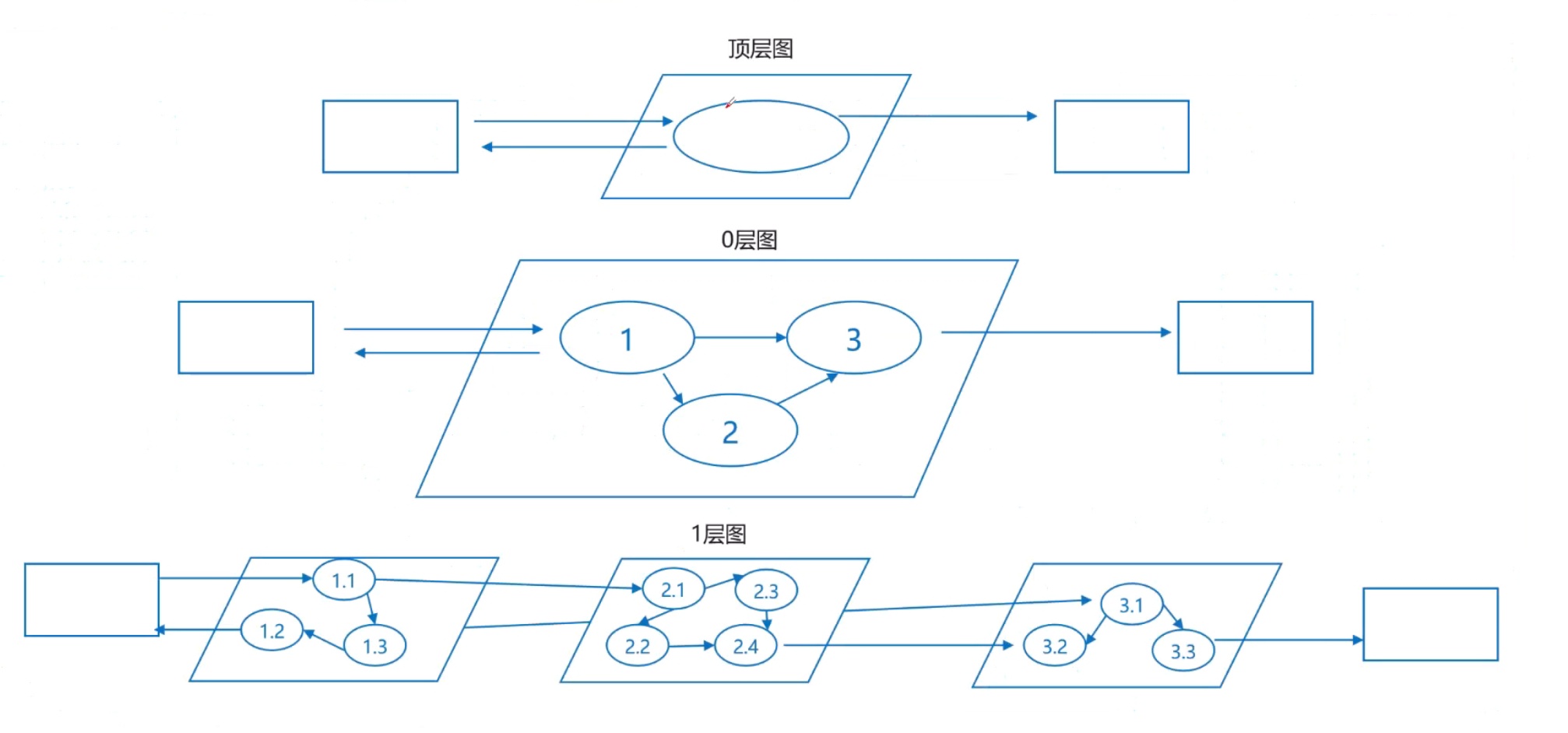

• 🔺 掌握数据流图绘制，数据流可分层，从顶层（与上下文无关数据流，只含有一个加工处理表示整个管理信息系统，描述系统输入输出，以及和外部实体的数据交互）到0、1层等


• ❌ 注意：数据流加工与外部实体的图形形状差别

• ❌ 注意：数据流的分析方向：

  • 父子平衡
  • 子图内平衡（加工的平衡）

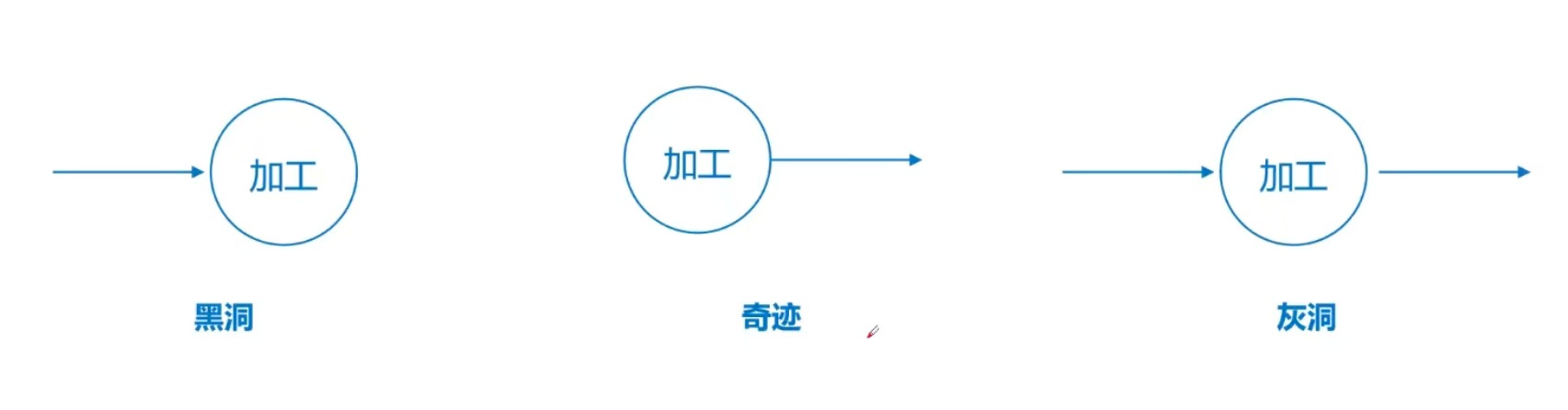

    • 黑洞：一个加工只有输入数据流而无输出数据流
    • 奇迹：一个加工只有输出数据流而无输入数据流
    • 灰洞：一个加工的输入数据流无法通过加工产生输出数据流（易错，如面粉厂进的不是面粉，但输出了面条，在逻辑上就错了）


---

三、今天的小收获/卡住的地方

暂不涉及

---

四、明天学啥？（一句话计划）

明天学面向对象需求分析

---
