中移ML307C(4G Cat1,C-SDK,OpenCPU)模组学习开发-编译下载和运行第一个程序

<p><iframe name="ifd" src="https://mnifdv.cn/resource/cnblogs/product/ml307c_mini_cat1_base.html" frameborder="0" scrolling="auto" width="100%" height="1500"></iframe></p>





安装驱动(如果已经安装了不需要再次安装)

1,解压, 根据自己的电脑选择安装32位或64位

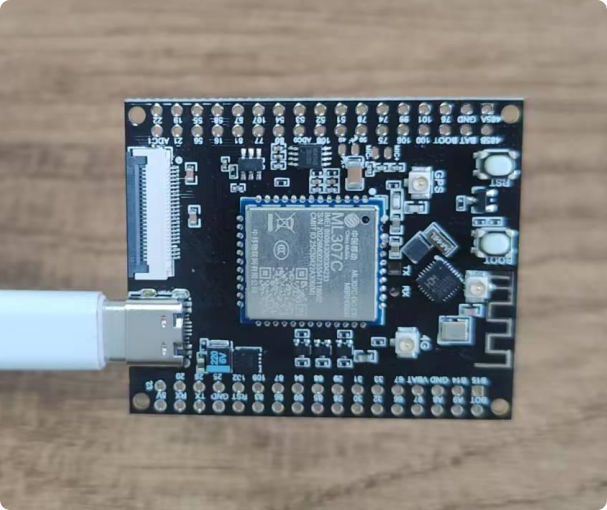

使用电脑数据线连接开发板



将会在设备管理器中看到ASR的设备(有叹号也没关系)

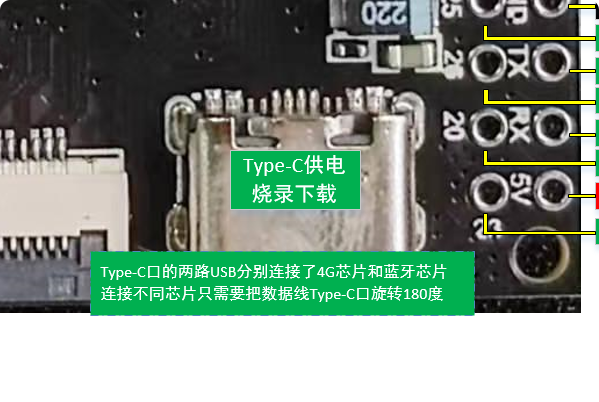

如果没有出现的话那把Type-C口旋转180度再接到板子(Type-C是两用的)

如果没有出现后面的端口号

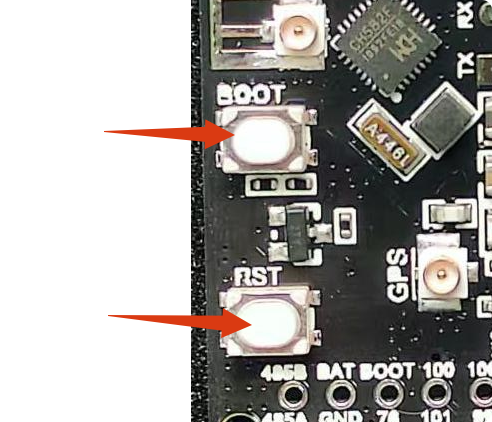

先一直按着BOOT按键,然后按一下RST按键, 然后松开RST按键, 最后松开BOOT,

然后等15S左右设备管理器里面应该可以显示端口号了(此时模组进入了烧录程序模式)



关于编辑程序

1,编辑程序使用文本进行编辑, 可以使用记事本等编辑器, 为了更好的编辑,推荐使用vscode

下载地址: https://code.visualstudio.com/

这边下载好了





2,一直点击next安装,只是要注意安装这里勾选上



3,如果要设置中文; 点击插件, 搜索 Chinese  然后点击安装

安装完点击右下角会提示,重启



安装Python(如果已经安装了3.7及其以上版本则不需要再安装)

Python版本必须3.7及其以上版本(3.9版本以后不支持win7)

这边提供了3.8版本的, 根据自己的电脑选择安装32位或者64位



注意:需要选择 Add Python 3.8 to PATH











然后一路安装



安装完成以后更新pip源, 在windows下以管理员身份打开打开cmd







输入python -–version    查看python是否加入环境变量

显示 Python xxxx说明可以了



然后更新pip    输入  python -m pip install --upgrade pip



然后安装 scons工具

输入   pip install scons   输入命令以后让它自己执行完就可以







先说一下源码; 打开SDK源码

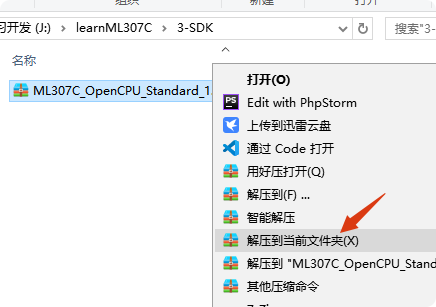

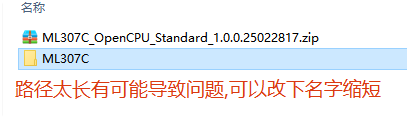

1,解压SDK (解压注意需要是英文字符路径)

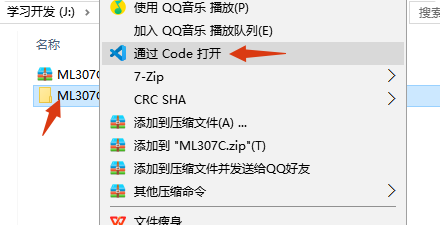

2,右键选择使用Vscode打开源码文件夹

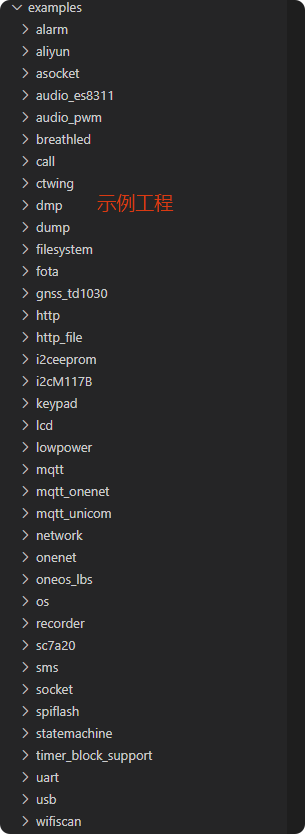

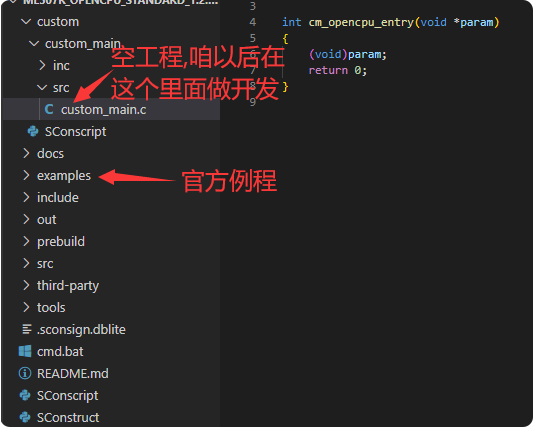

3,一些基本说明,知道就可以







编译SDK源码(custom_main 工程)

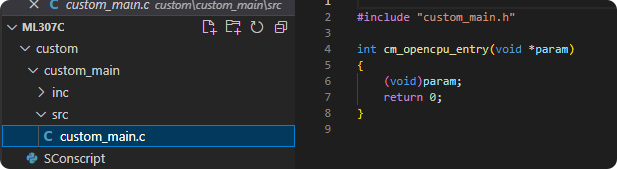

1,是编译的这个,不过现在这个现在里面啥样没写, 就只有一个主函数; 后面咱做开发就是把程序写到这里面;



2,编译概述(了解即可,下面自己敲敲指令就知道了)

①清除编译:

scons -c  清除历史编译信息(一般直接用这个,全部清除)

scons demo=xxx -c（xxx为示例名称，例scons demo=breathled -c）清除呼吸灯例程编译信息

scons test=y -c  清除编译测试程序。

②编译custom_main 工程:

scons  启动编译用户工程

③其它:

scons demo=xxx（xxx为示例名称，例 scons demo=breathled) 编译呼吸灯例程

scons test=y  编译默认测试工程。

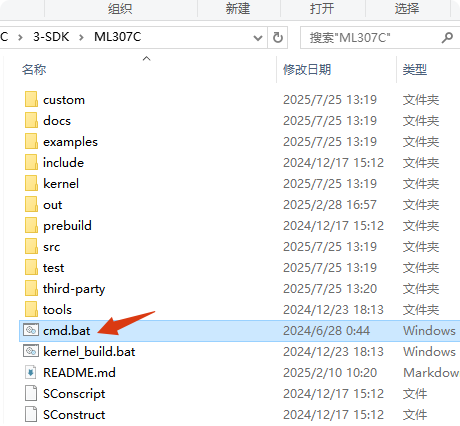

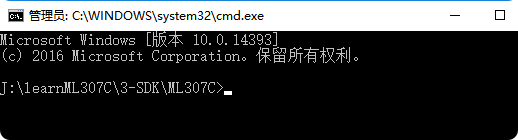

3,双击运行这个

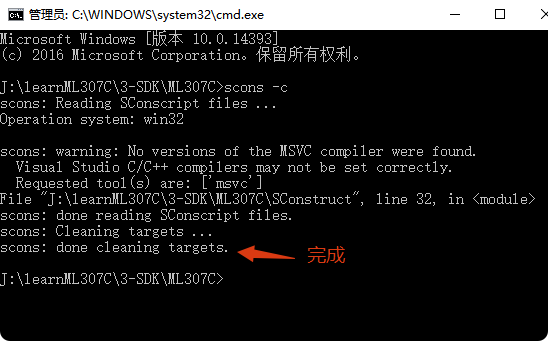

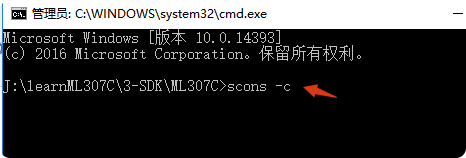

然后输入  scons -c    这个指令是清理



然后按一下键盘的 回车 运行下指令

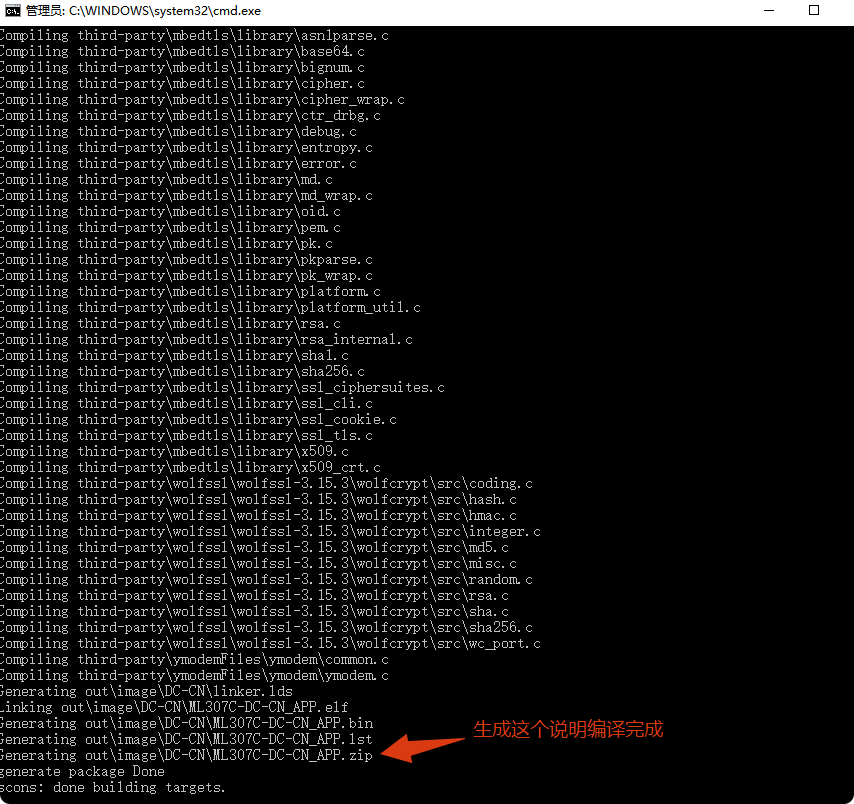

4,编译 custom_main 工程

输入命令 scons   ,然后按回车键执行



5,将会生成out文件夹, 里面有程序固件





下载程序

1,解压下载工具(根据电脑系统进行选择)











2,选择烧录文件





3,让开发板进入下载程序模式(标准流程,后面有快速流程,不需要复杂的操作)

先一直按着BOOT按键,然后按一下RST按键, 然后松开RST按键, 最后松开BOOT,此时模组进入了烧录程序模式

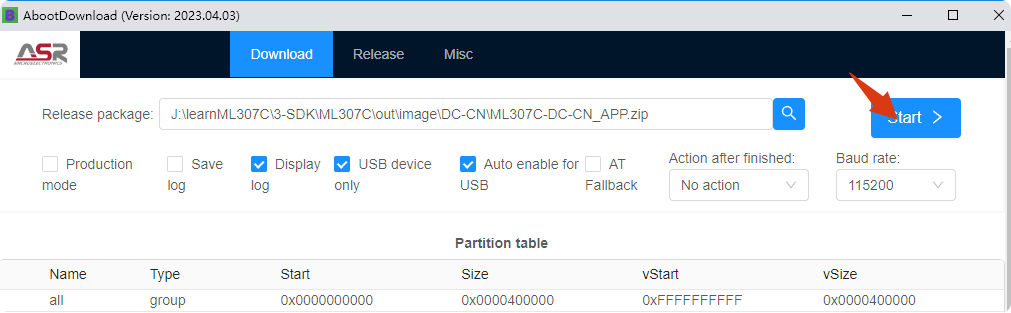

4,点击Start

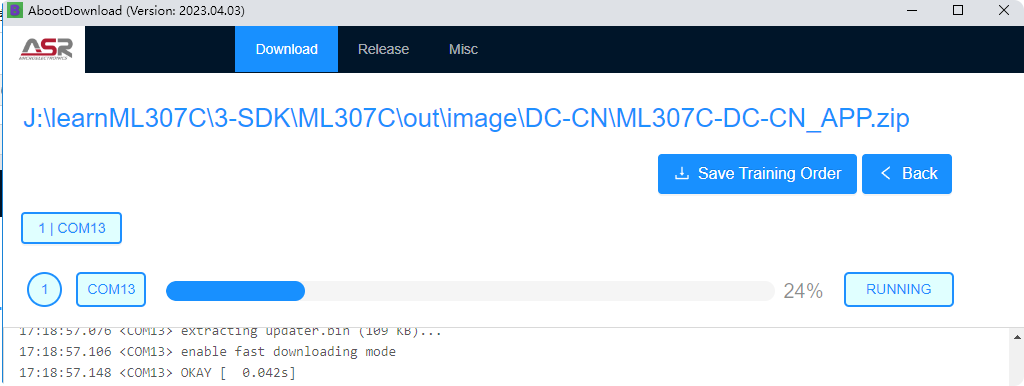

 正在下载

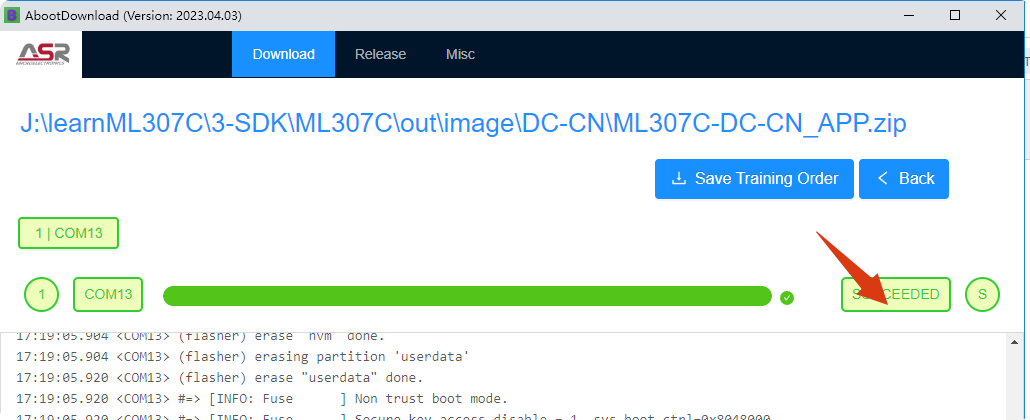

下载完成









烧录更简便的方式(这样子的话可以连续烧录一个一个的模组)

进入这个下载页面之后 再使用数据线连接开发板, 这样子就会自动下载;









在这个下载页面, 把多个开发板连接电脑,可以一次性烧录多个板子;







注:

因为程序什么还都没写,所以测试不出来啥,咱下面编译一些可以测试的 demo;







编译SDK源码(uart 示例工程),并下载

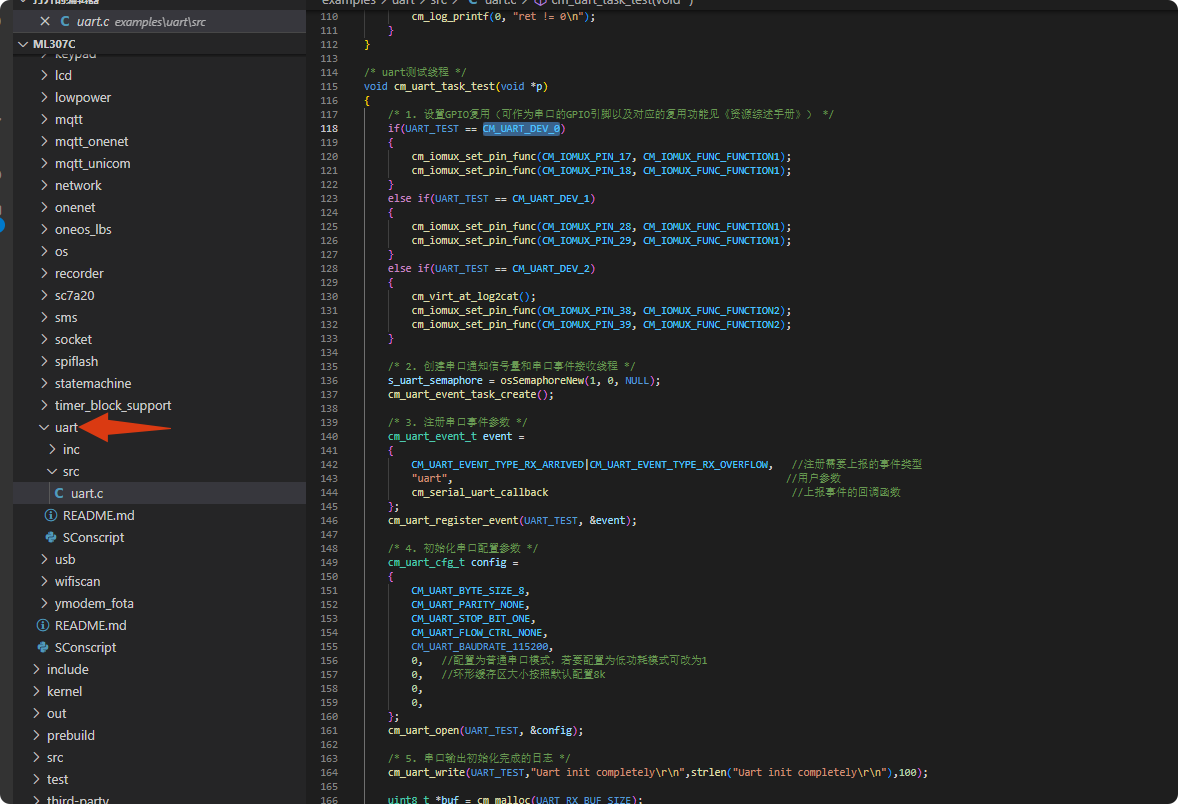

 1,上面那个工程是空工程没法测试,现在编译下 uart 示例工程

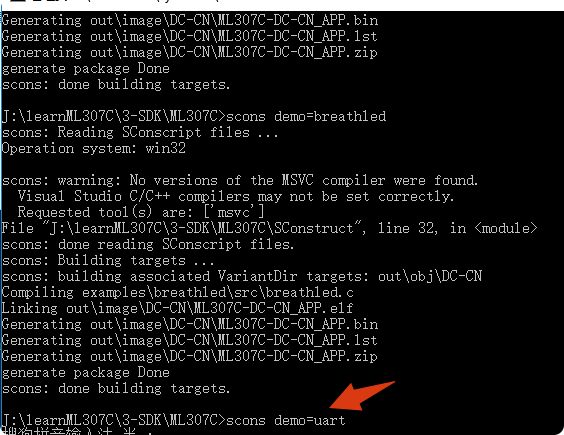

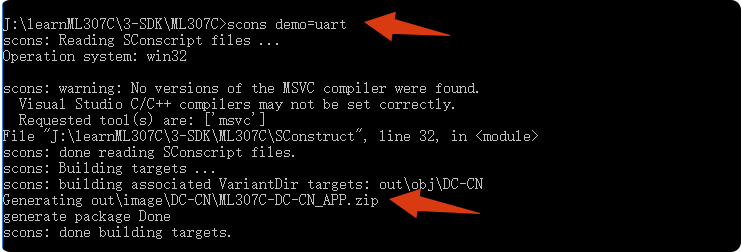

输入命令  scons demo=uart   然后按回车键执行

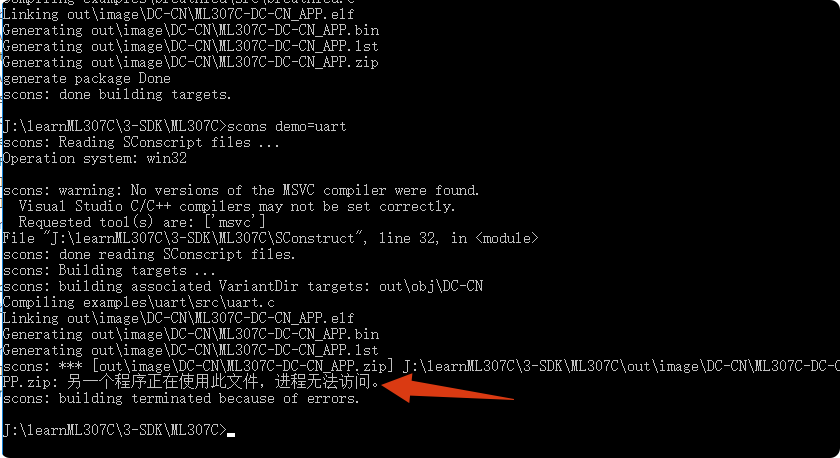

如果出现上面的情况, 这是因为咱的下载软件在使用那个固件,所以占用了, 咱把下载软件退出下载页面







然后重新执行下编译命令就可以

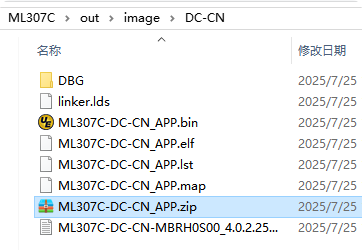

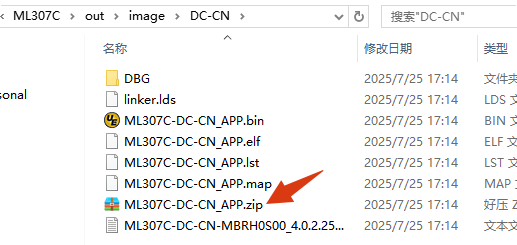

2,还是在out文件夹生成程序固件





3,下载进去

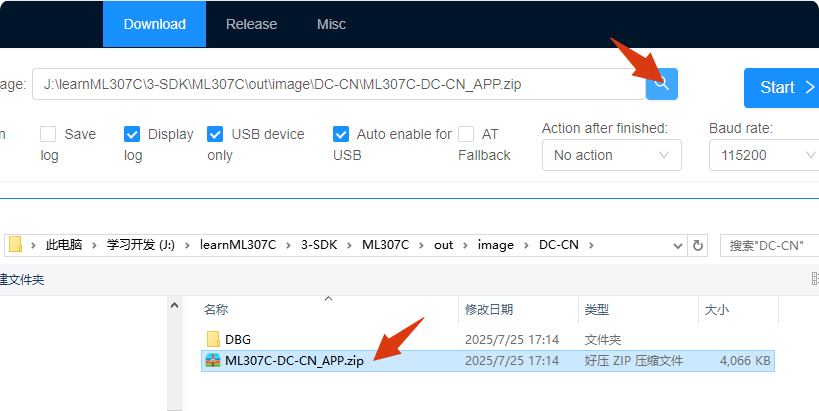

选择固件







下载完成

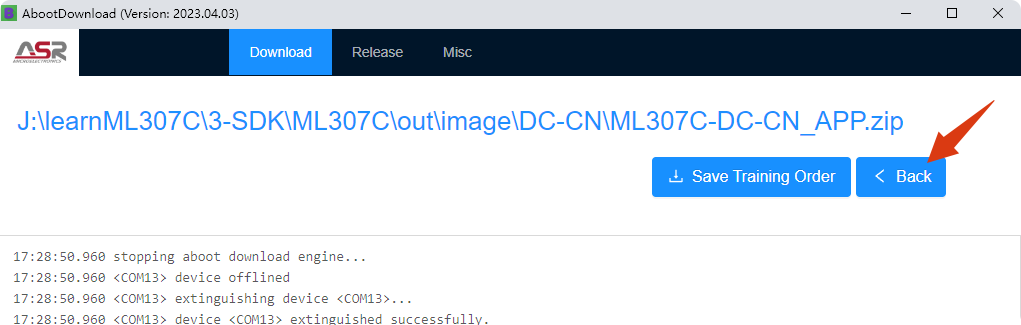

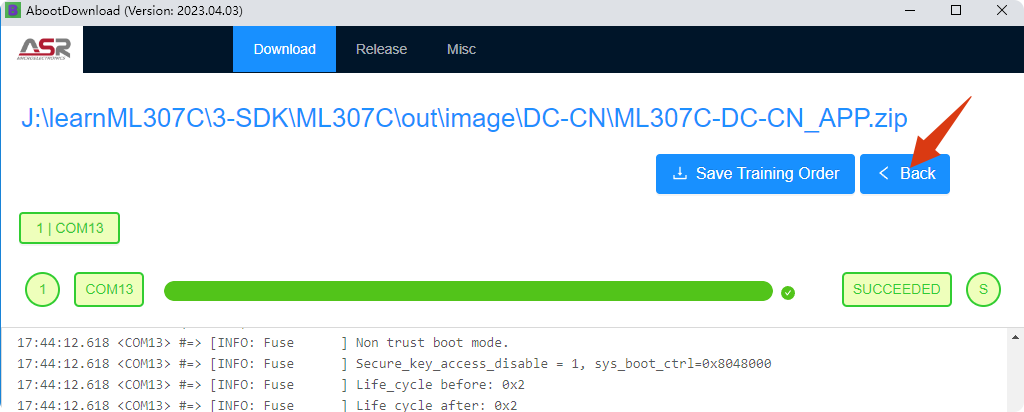

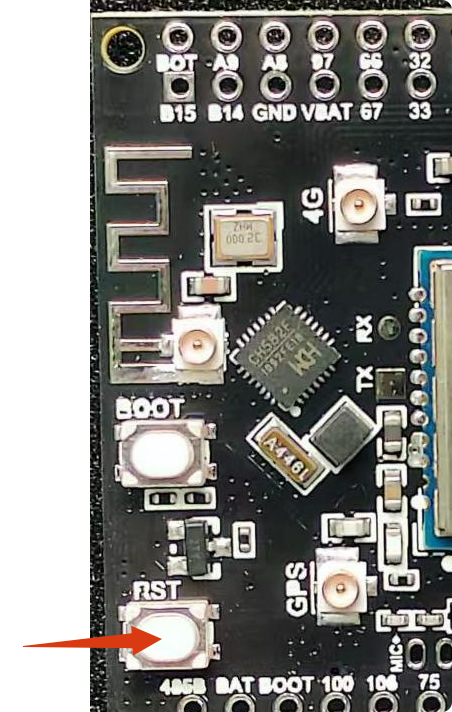

4,下载完成以后点击BACK 返回, 然后再按键复位下开发板

让程序运行需要按一下开发板的RST按键, 但是呢不能在这个下载页面操作, 如果在这个页面操作由于数据线还在连接着, 让模组复位以后, 还会重新下载;

咱需要点击软件Back 然后再按一下开发板的RST按键, 程序就正常运行了;









测试

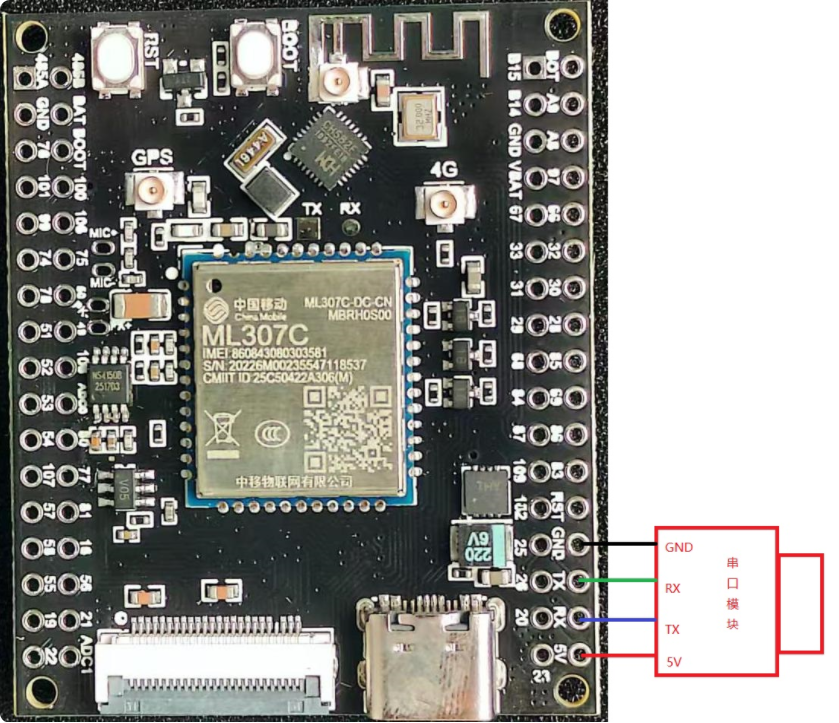

1,使用一个串口模块连接开发板的串口(模组的AT指令口)

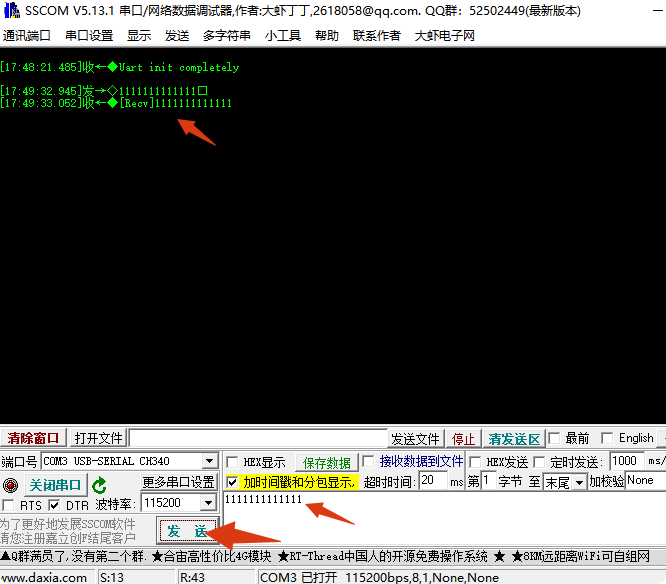

2,打开串口调试助手,波特率115200

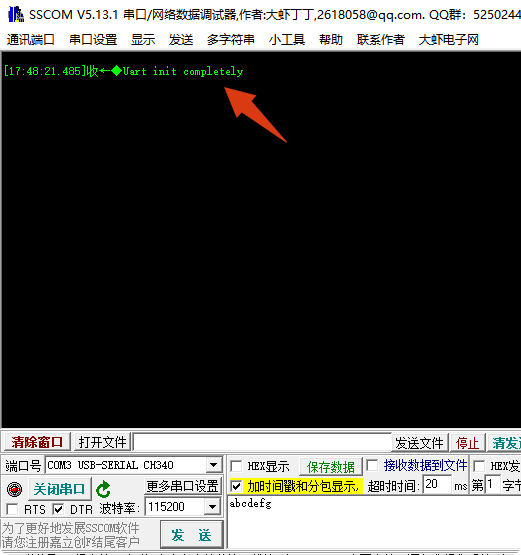

复位一下开发板, 会看到开发板打印的







3,后面还有个提示说输入命令



发送什么数据会返回什么数据













































.
