WiFi+4G摄像头拍照图传模块(夜视2K高清1080P)-产品功能介绍(型号:CAM_A1)

<p><iframe name="ifd" src="https://mnifdv.cn/resource/cnblogs/product/audioCamera.html" frameborder="0" scrolling="auto" width="100%" height="1500"></iframe></p>



说明(只支持拍照! 支持WiFi和4G, 可选支持GPS定位)

支持的功能: 看提供的例程! 看提供的例程! 看提供的例程!

1, 最大支持500W像素图片;

2, BAT引脚可以接锂电池供电; 休眠电流10uA(可定时或引脚中断唤醒); 拍照上传一次照片大概需要 1.25maH

3, 板载电池管理芯片; 5V引脚可以接6V(耐压7.3V)太阳能板, 为电池充电;

4, 支持4G热点,随身wifi功能;

5, 预留GPIO15,16,17,18,38,39,40 这7个GPIO可作为通用GPIO,串口TTL, IIC, SPI, 休眠唤醒, PWM等;

6, 板载8M Flash, 8M RAM, 摄像头补光灯, SD卡槽;

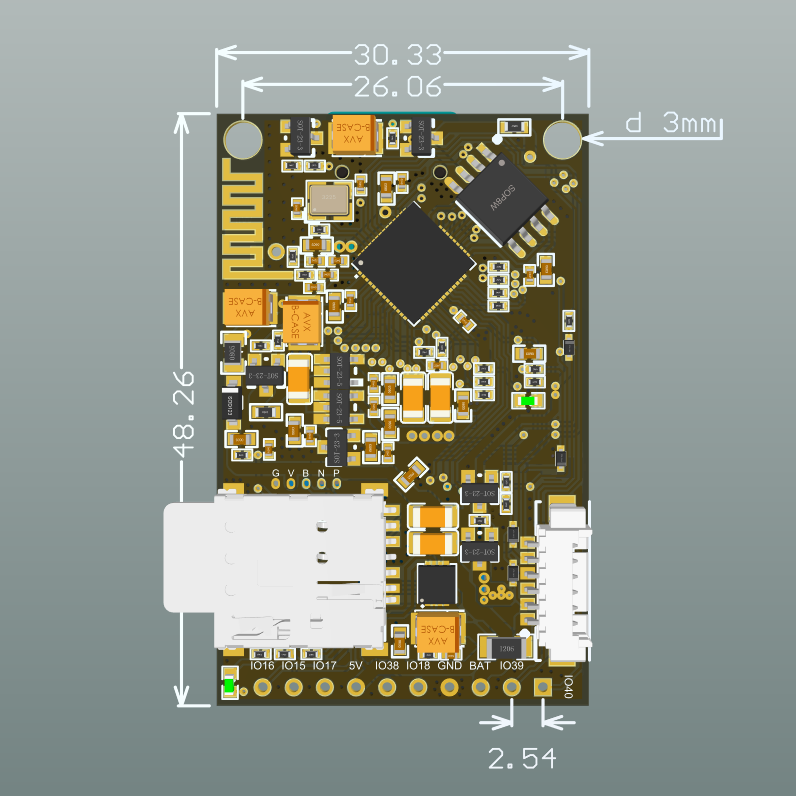

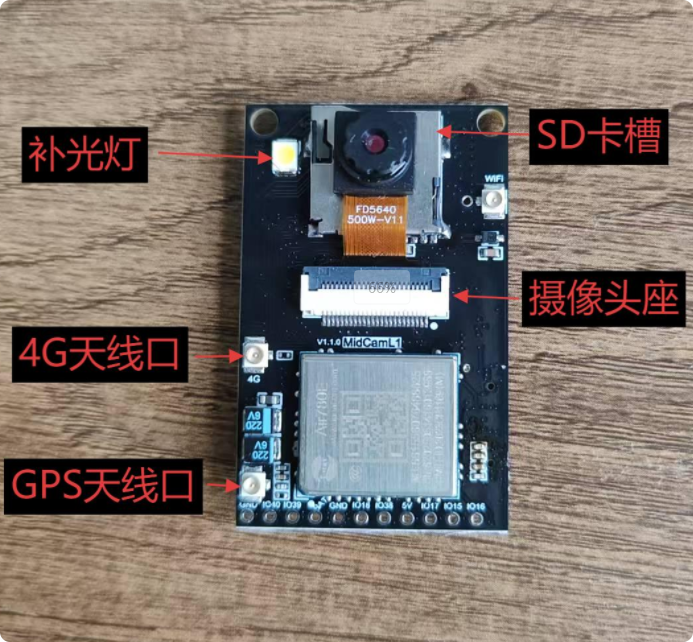

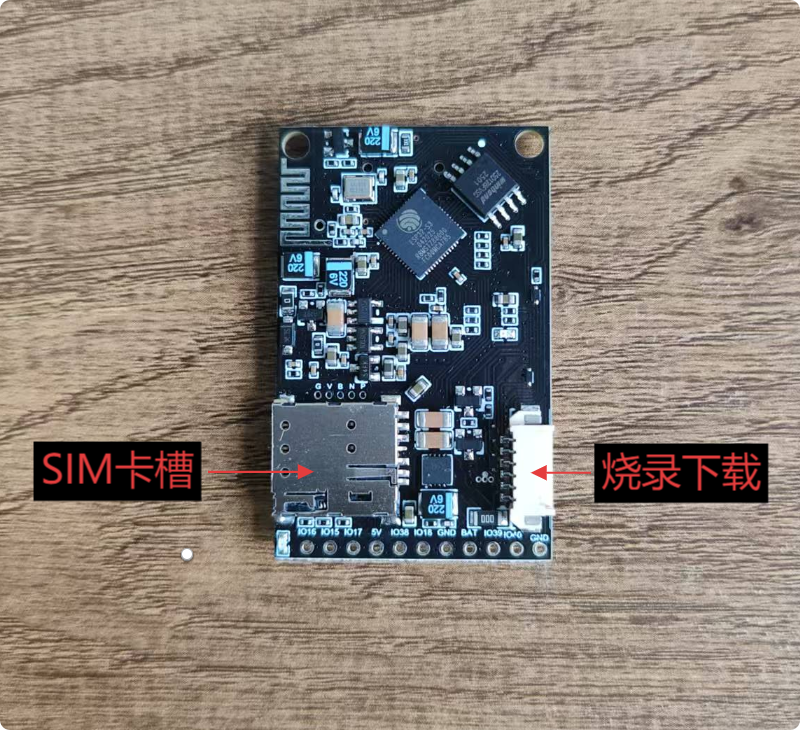

实物图(型号为CAM_A1)





摄像头选配(当前最大支持OV5640(500W像素))

能支持如下摄像头接口(客户可自行选配):

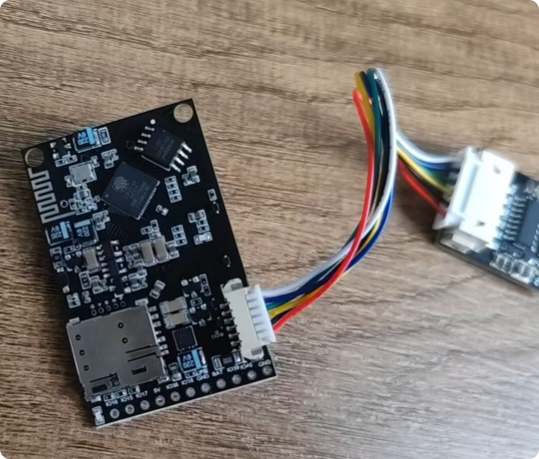

烧录器和板子连接方式

烧录程序是使用串口模块烧录, 默认配的下载器如下:
