这节功能说明

这一节是设备通过串口接收指令,然后拍照,并把拍摄的照片通过http发送到服务器



测试

1,此功能需要web服务器,然后服务器上是使用PHP接收的数据

把这个文件夹放到自己的web服务器根目录(这个和300,301,302章节的代码一样,如果已经放到了服务器,不需要重复操作)



Windows:(根据自己的服务器配置!!!!)



Linux:(根据自己的服务器配置!!!!)

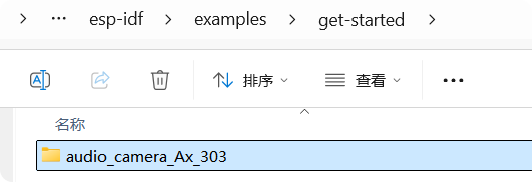

2,用户把这节工程放到开发环境的下面的目录

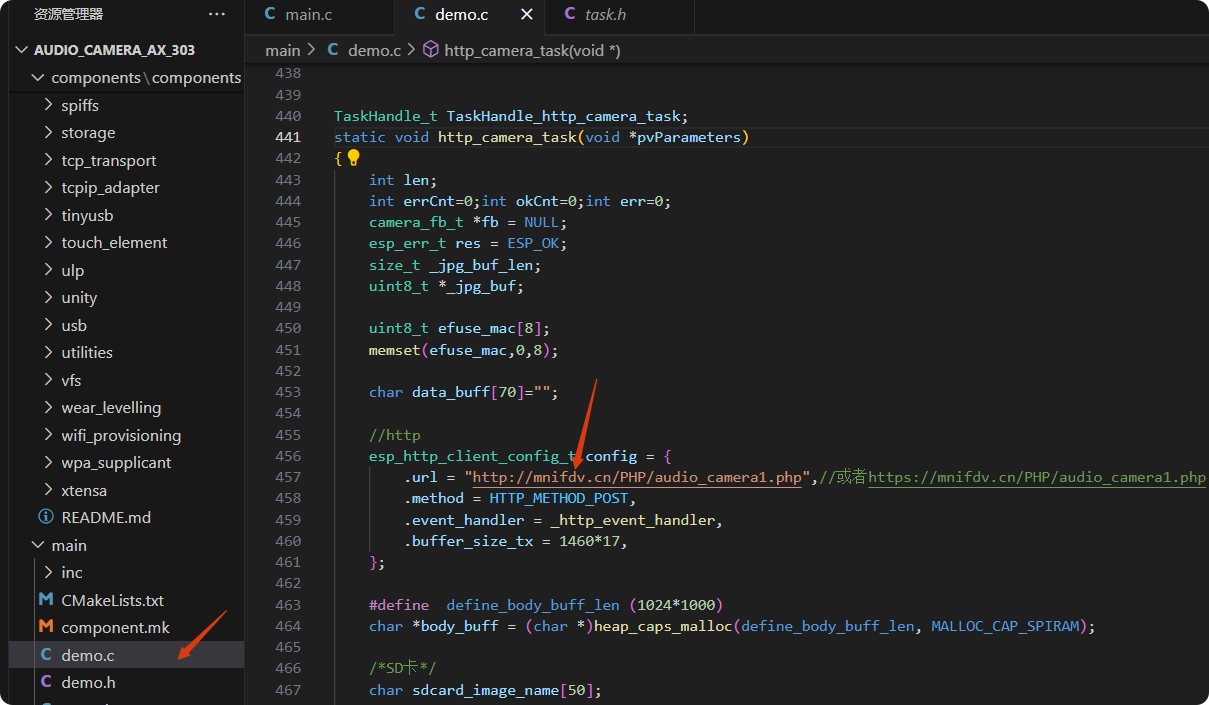

3,测试连接自己的服务器时把前面的mnifdv.cn 替换为自己的服务器ip地址,  然后编译下载

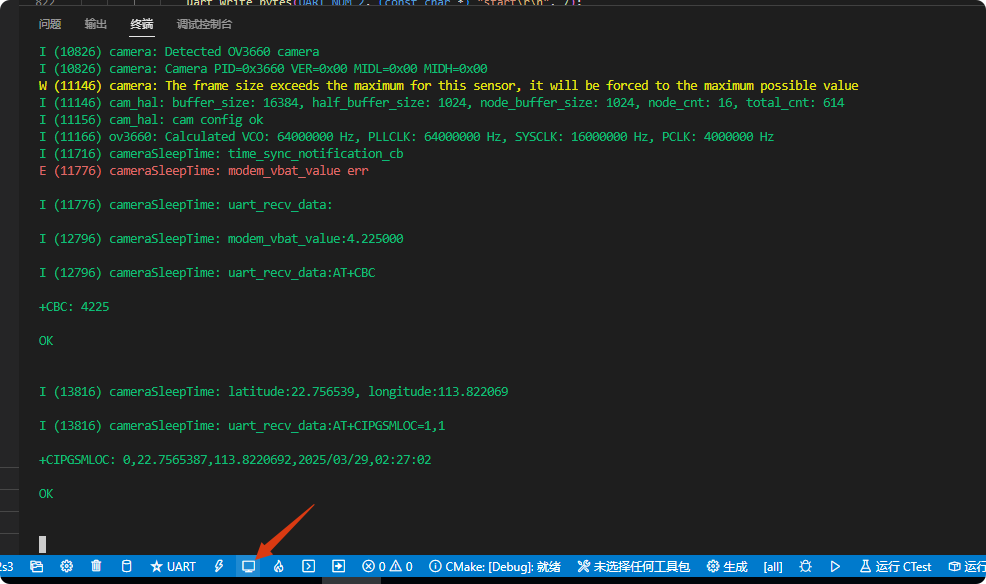

4,打开调试终端,可以看到运行的日志





测试

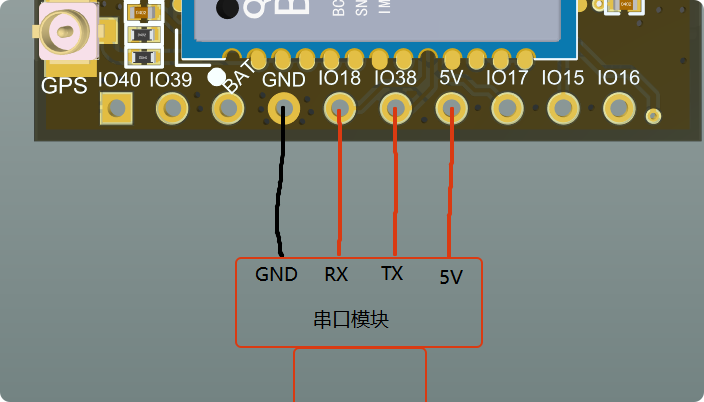

1,使用串口模块连接设备

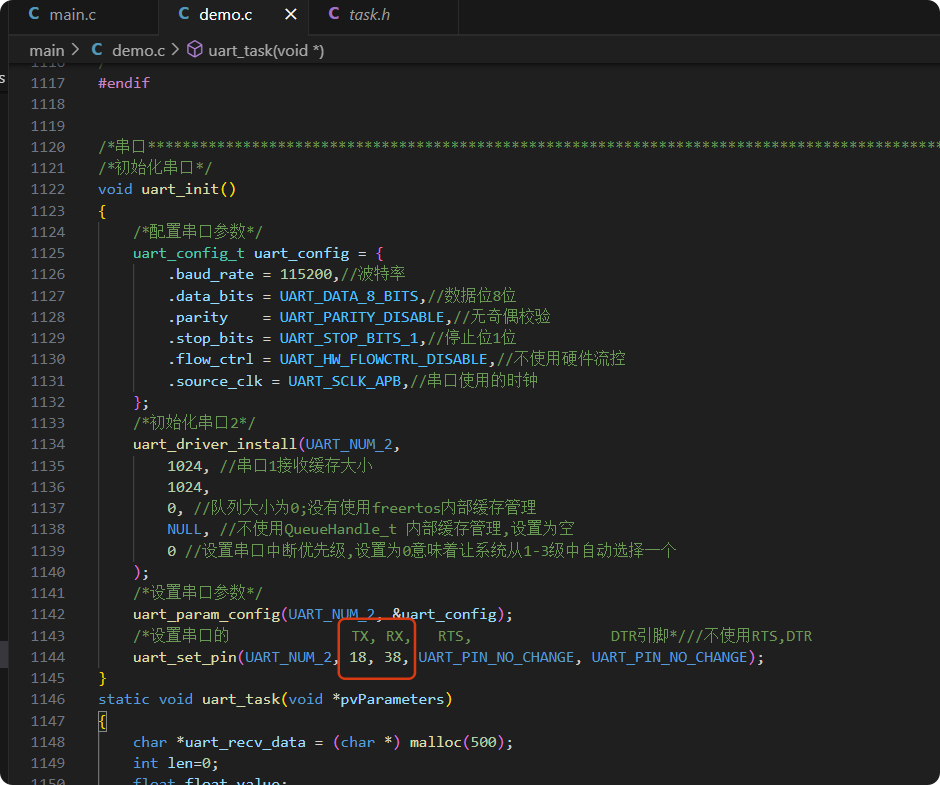

程序上使用GPIO38作为RX; GPIO18作为TX; 可以根据自己的需求更改





这边使用串口调试助手进行测试,所以使用串口模块连接了设备;

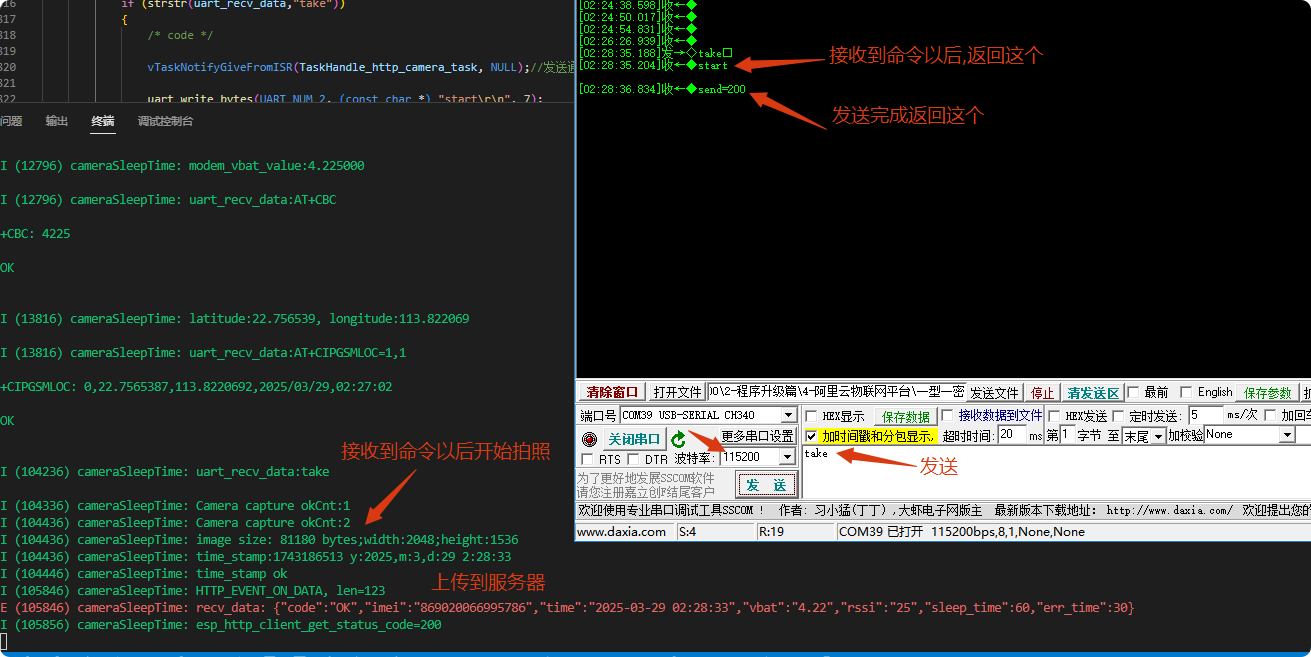

2,打开串口调试助手(波特率115200)

使用调试助手发送 take,  设备就开始执行拍照, 并把拍照的照片上传到服务器

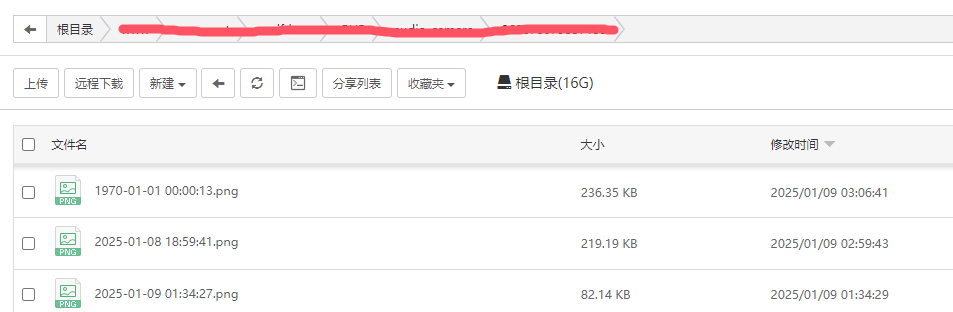

3,可以在服务器上看到上传的照片



程序说明

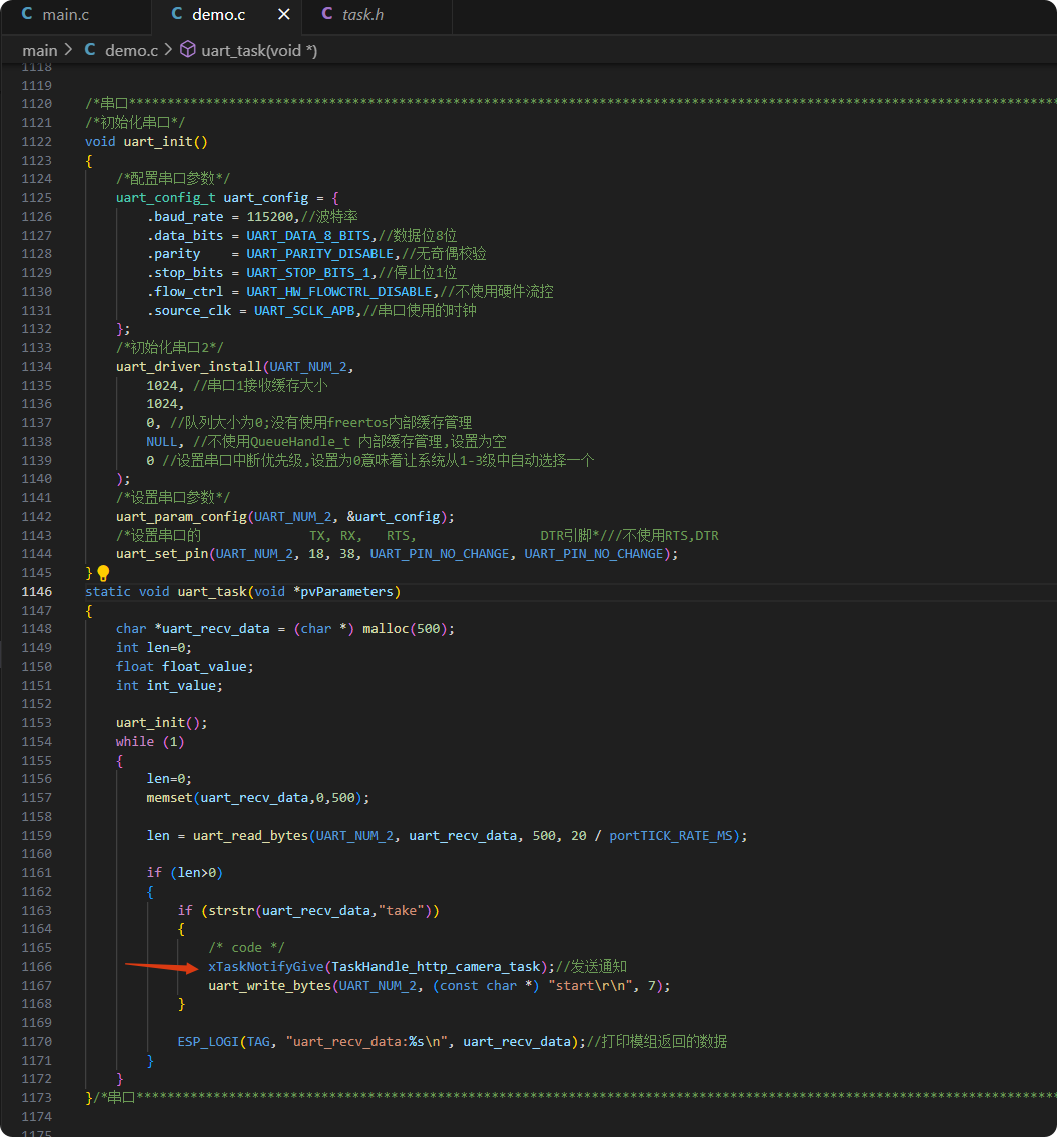

1.初始化串口,结束到拍照指令以后发送通知

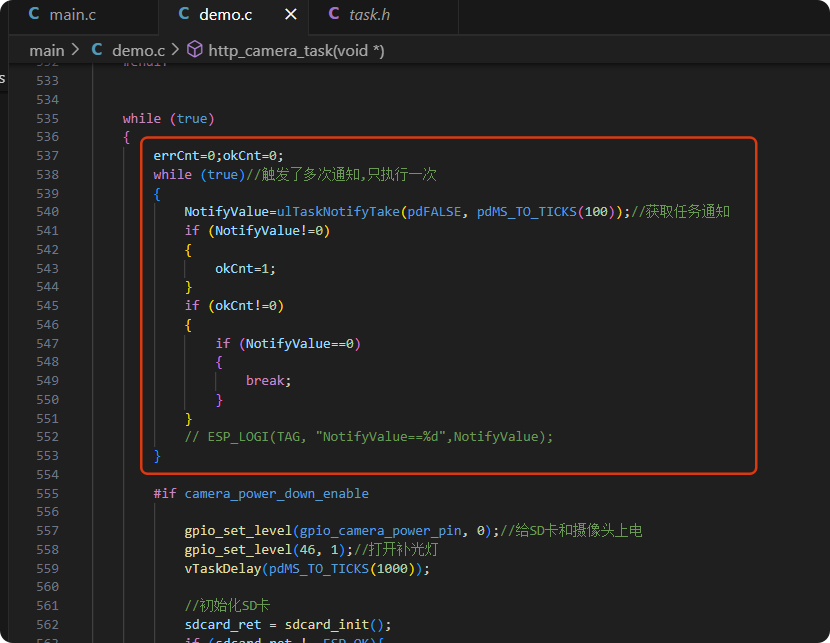

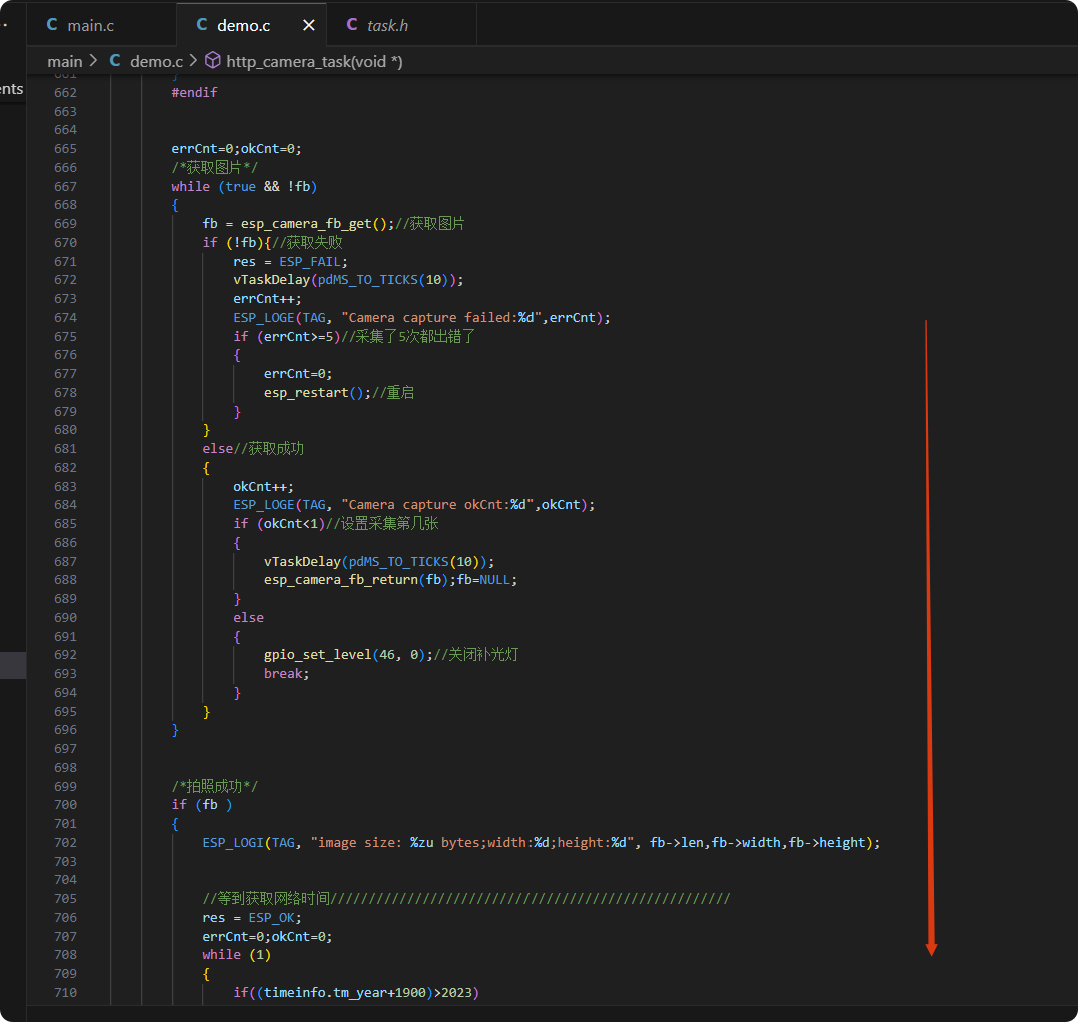

2.初始化摄像头拍照,等待通知

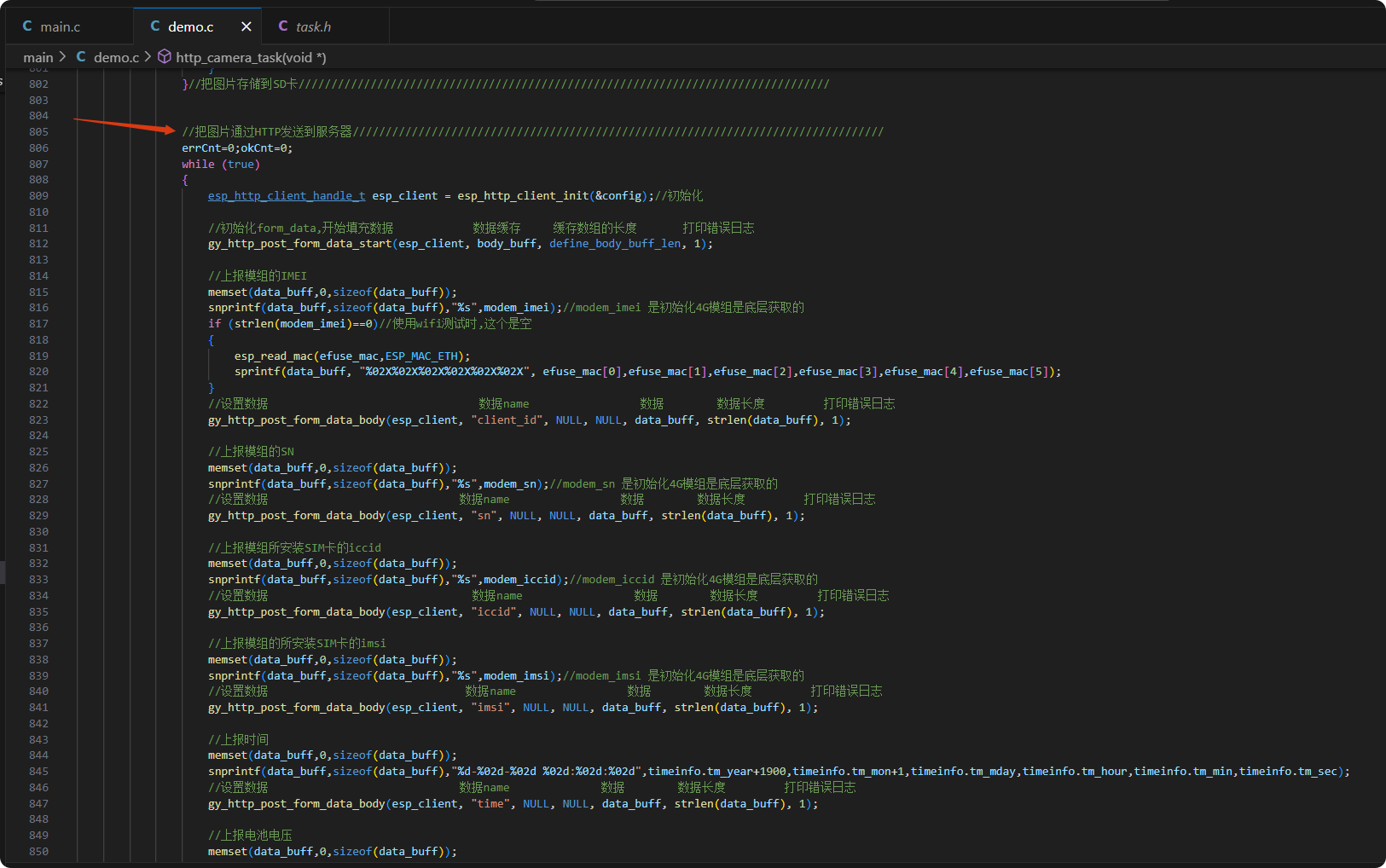

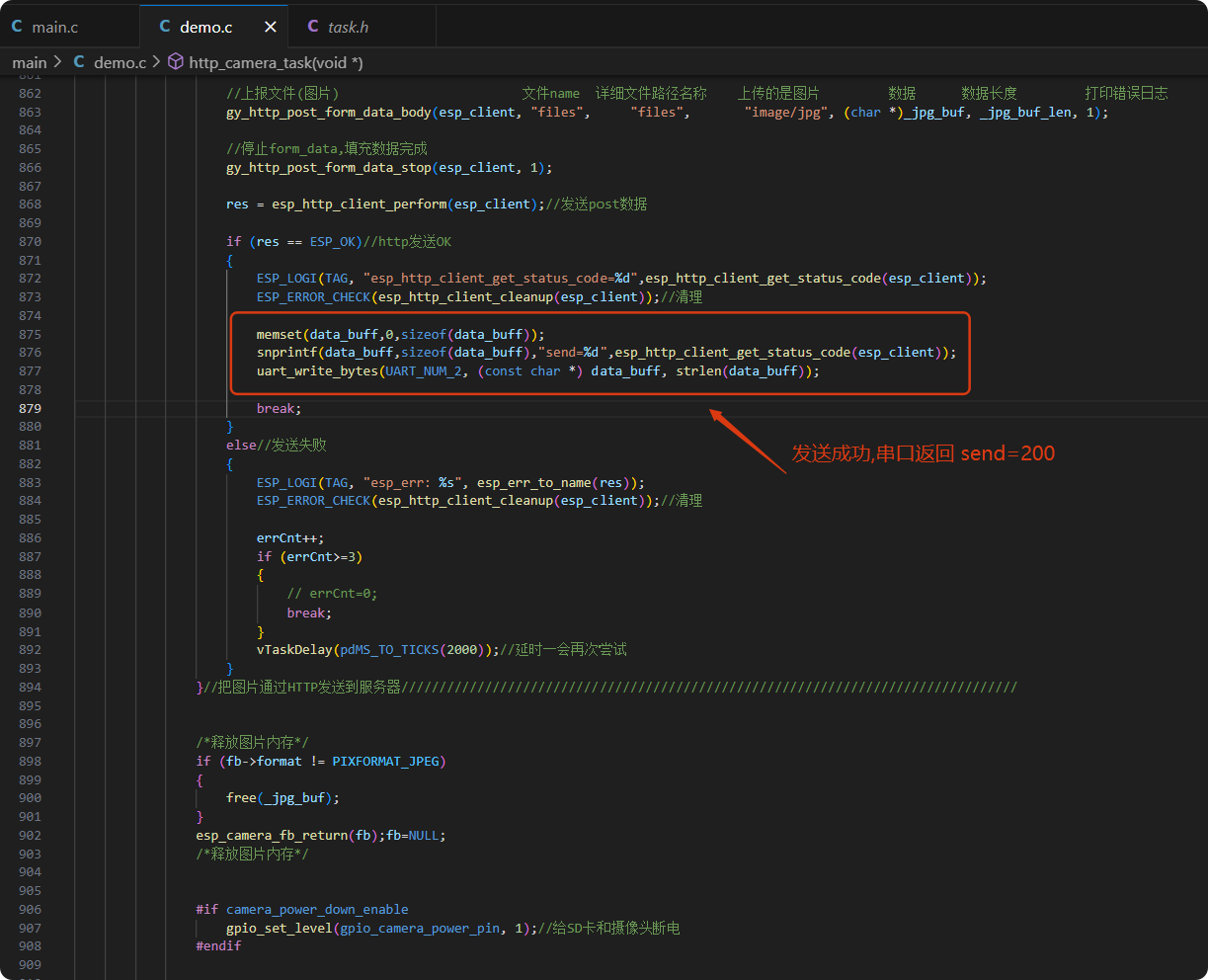

3.接收到通知以后拍照上传









其它程序说明

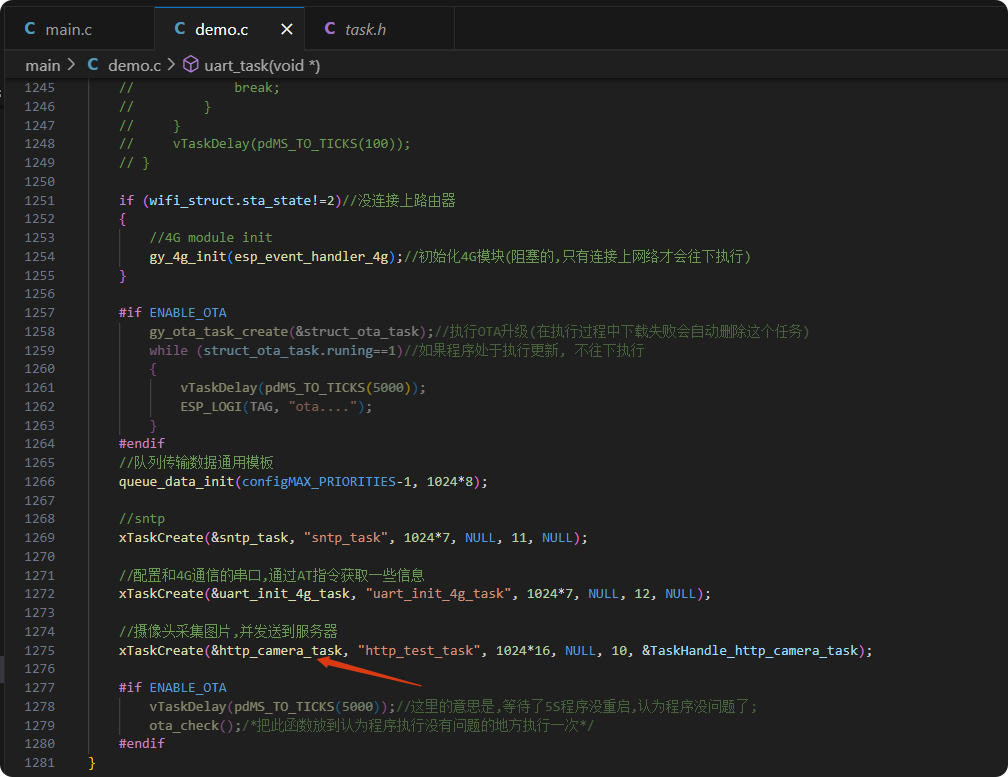

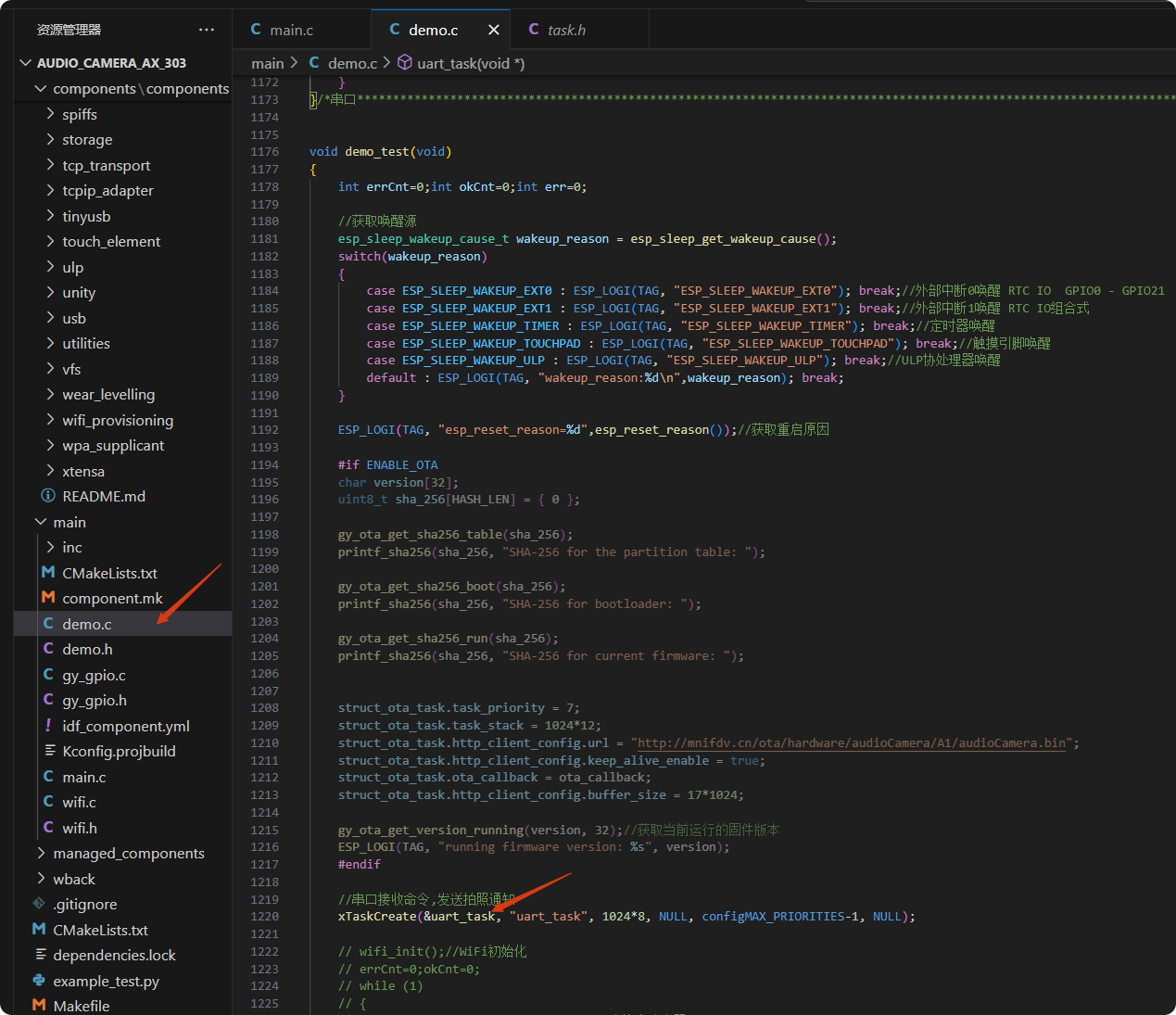

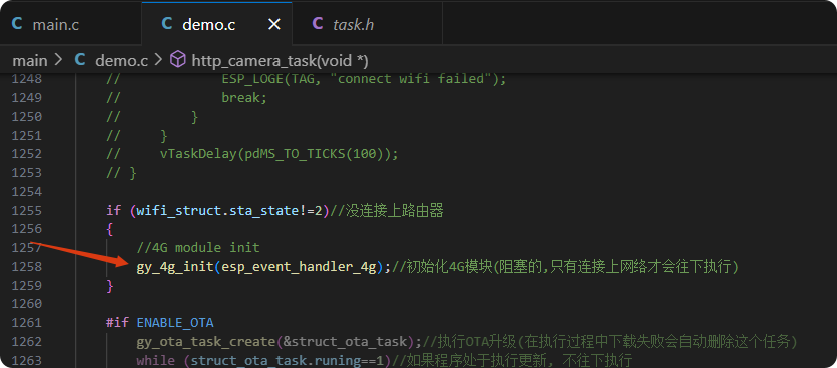

1,等待4G联网成功

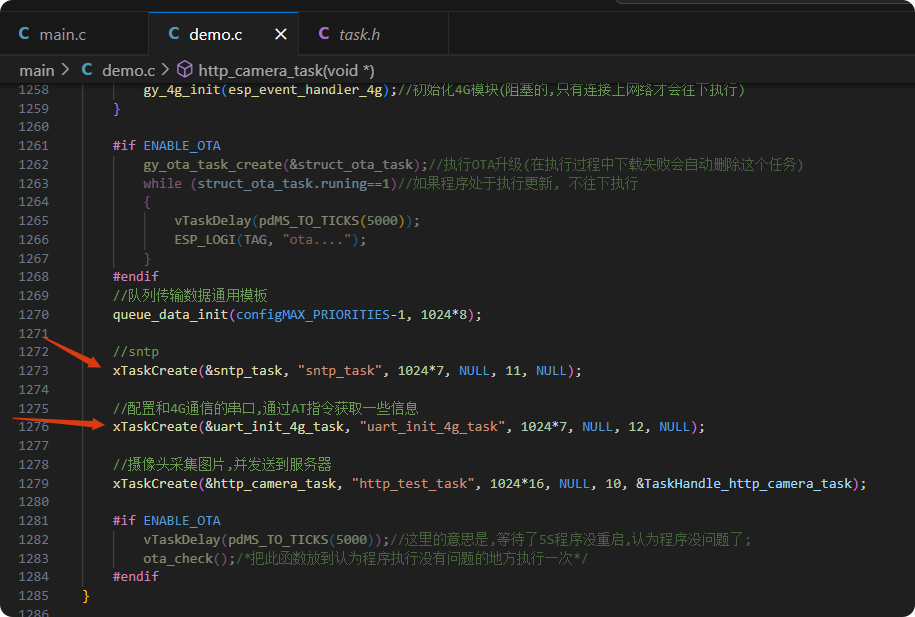

2,SNTP 获取时间; 和4G通信的串口通信通过AT指令获取一些信息(客户自行查阅)

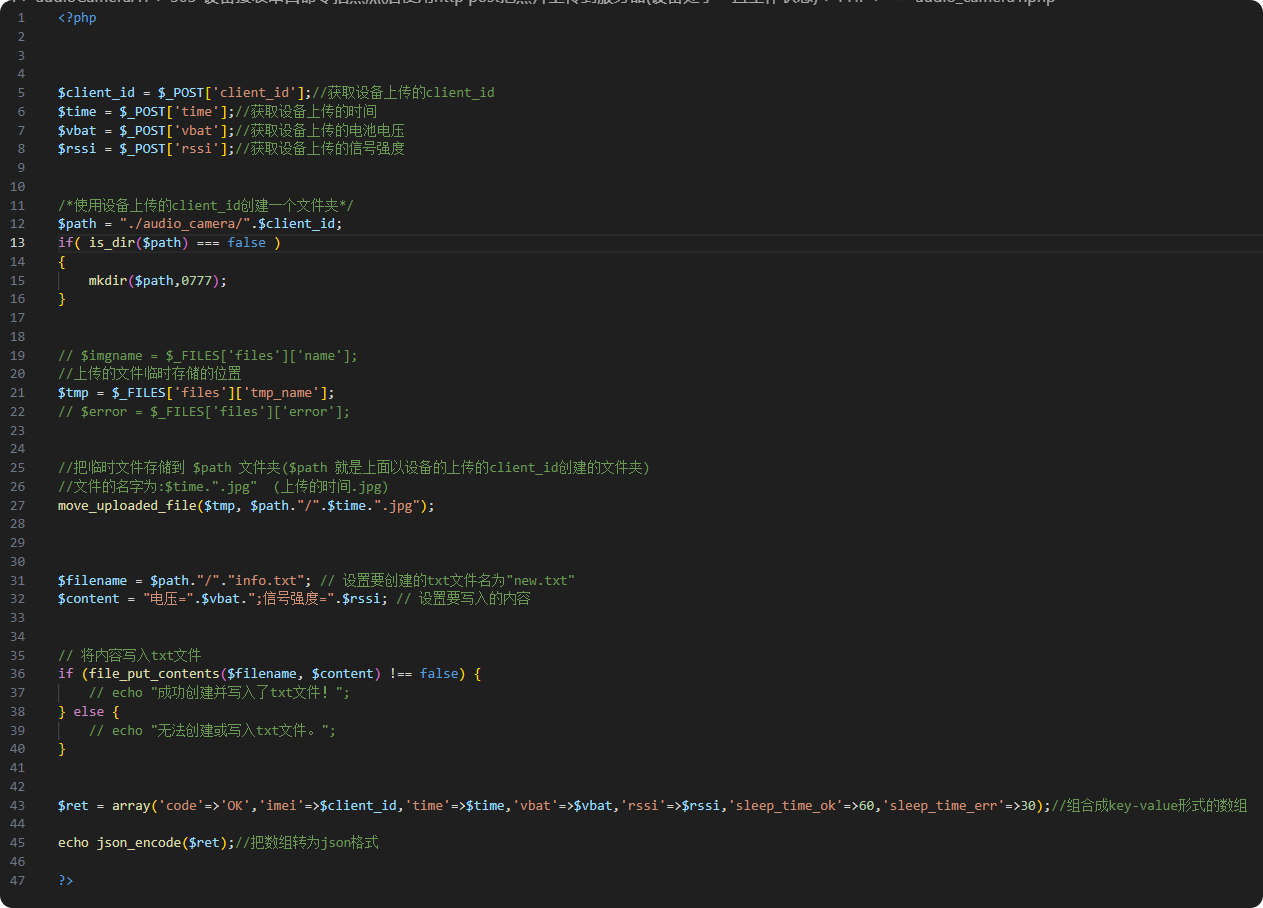

3,服务器端程序



















































.
