测试

1,此功能需要web服务器,然后服务器上是使用PHP接收的数据

把这个文件夹放到自己的web服务器根目录



Windows:(根据自己的服务器配置!!!!)



Linux:(根据自己的服务器配置!!!!)

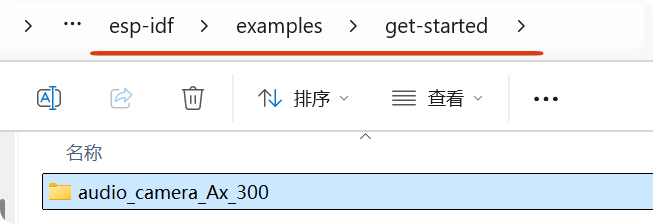

2,用户把这节工程直接解压到开发环境的下面的目录

注:解压的时候选择直接解压到当前文件夹,不要有额外多余的目录

局部截取_20250802_135010

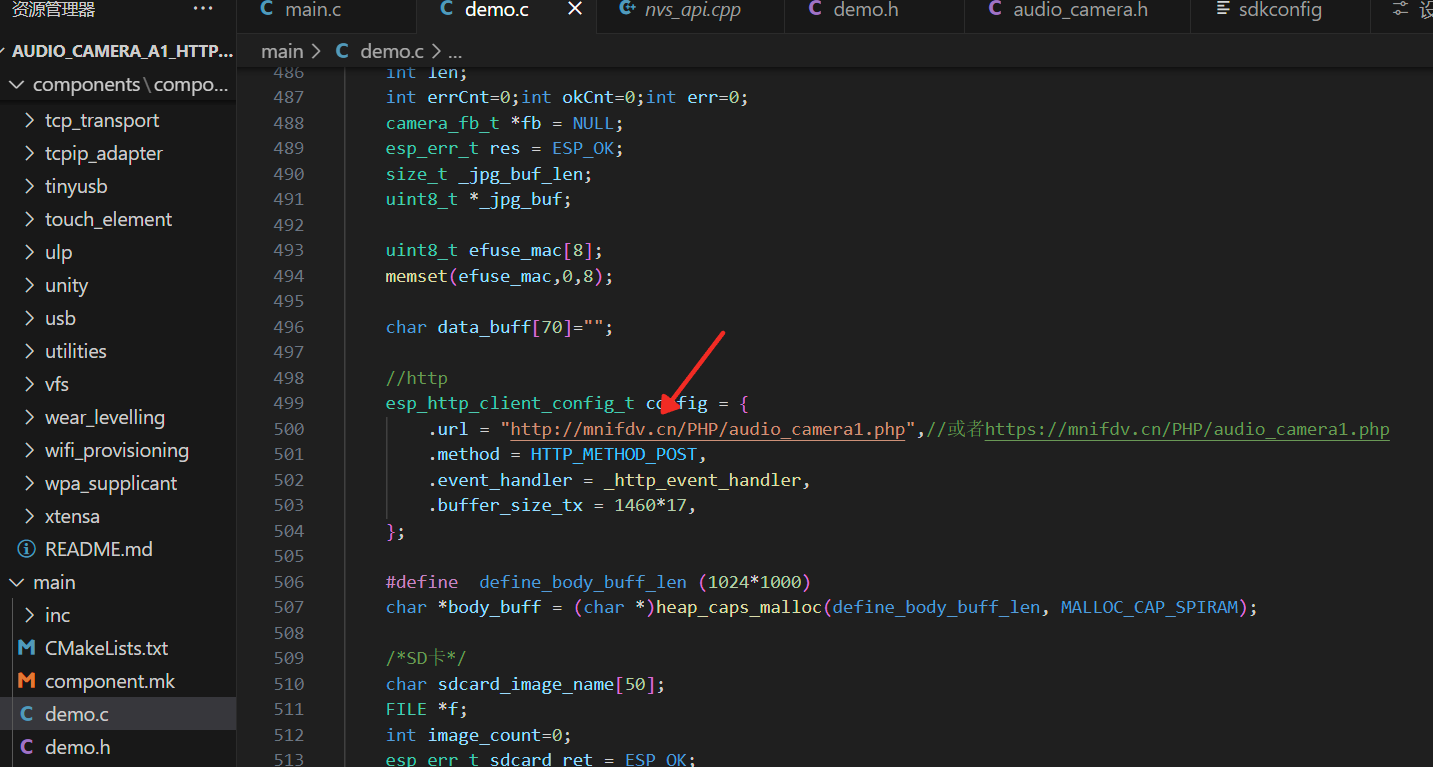

3,测试连接自己的服务器时把前面的mnifdv.cn 替换为自己的服务器ip地址,  然后编译下载






4, 上传完成以后,服务器下发休眠多少时间(分钟), 休眠的时候板子上的指示灯就灭了

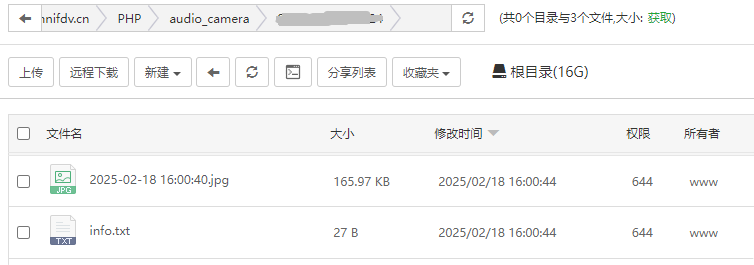

服务器上可以看到上报的照片

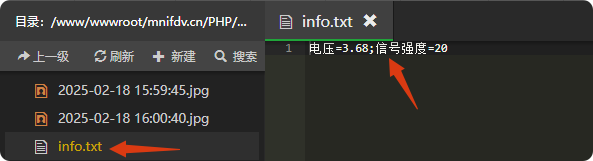

还生成了一个txt文件,当前电压,信号强度

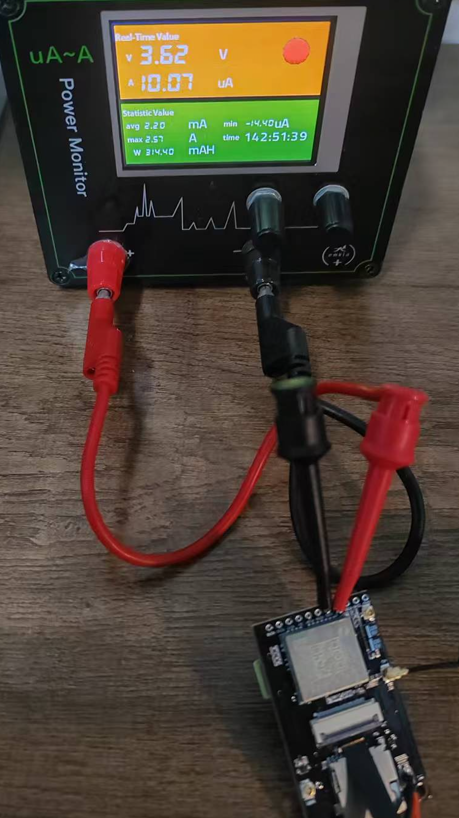

5, 可以使用电池供电,然后测量下休眠的功耗(这边使用仪器测试的)

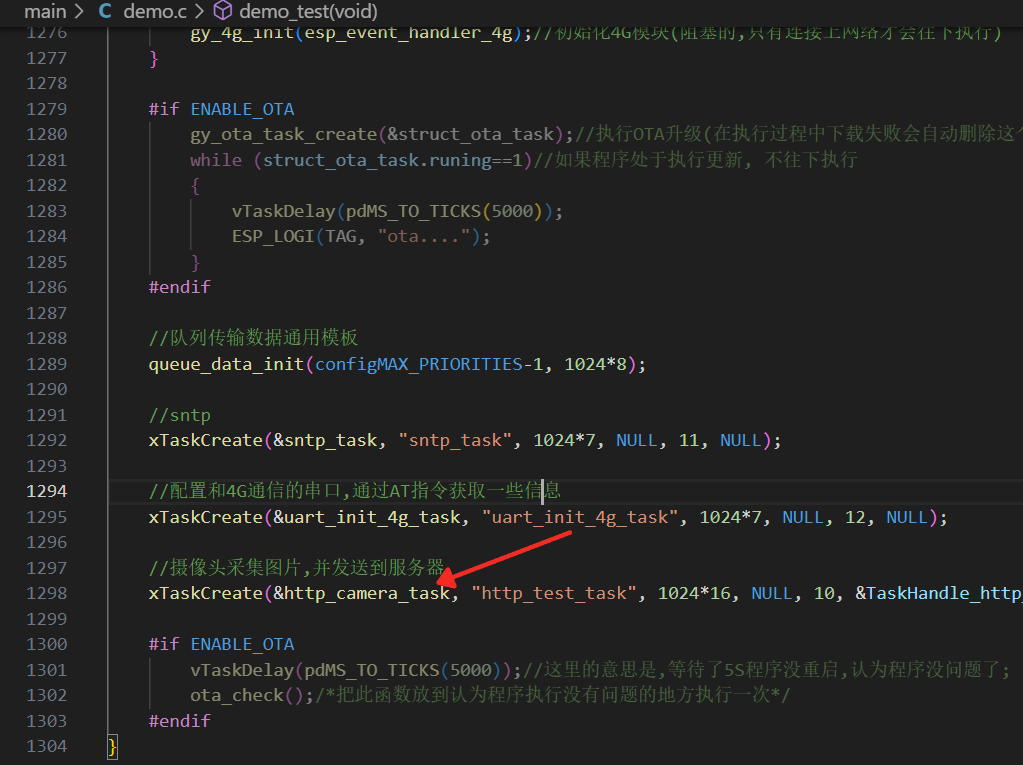

程序说明

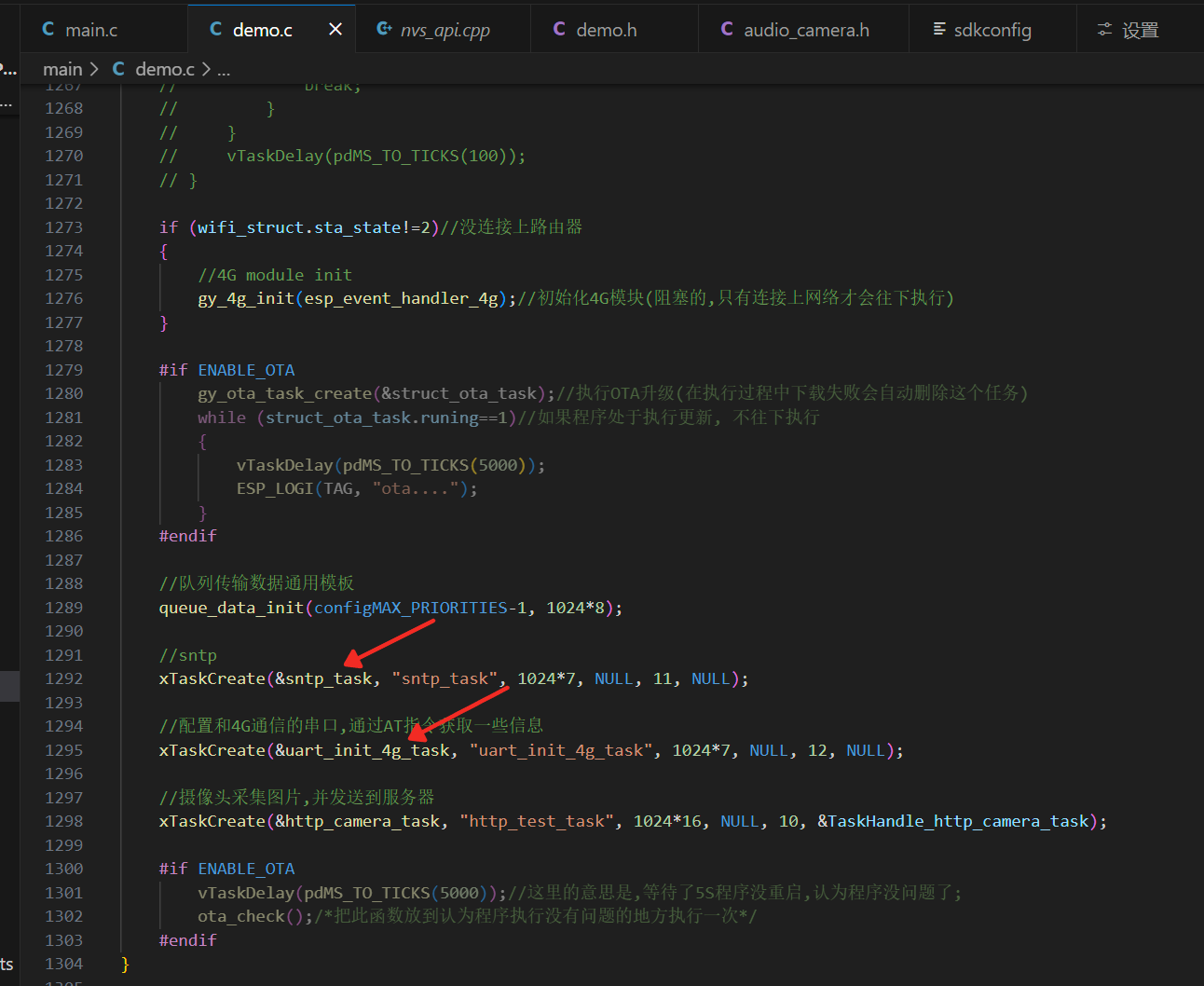

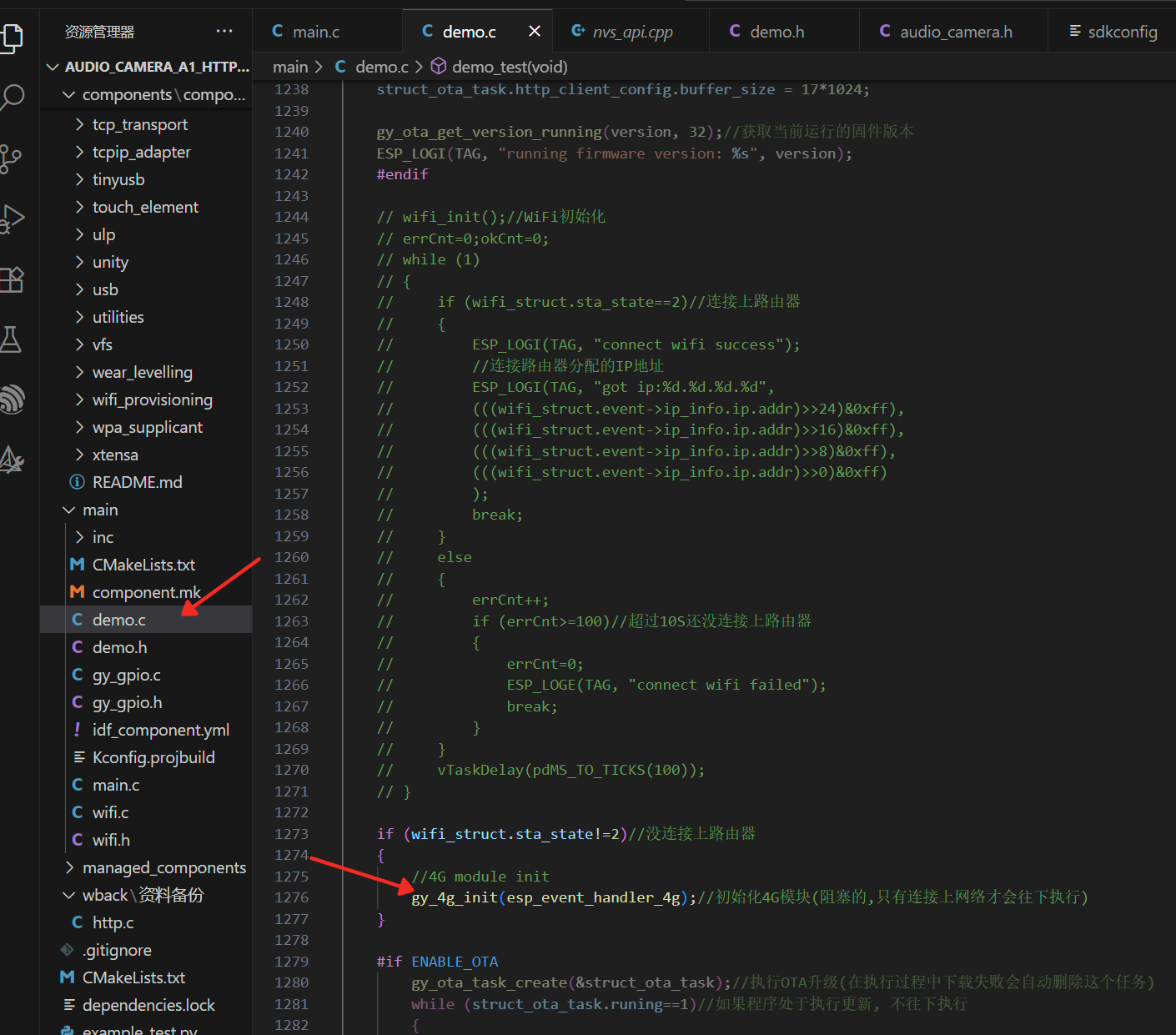

1,等待4G联网成功






2,SNTP 获取时间; 和4G通信的串口通信通过AT指令获取一些信息(客户自行查阅)

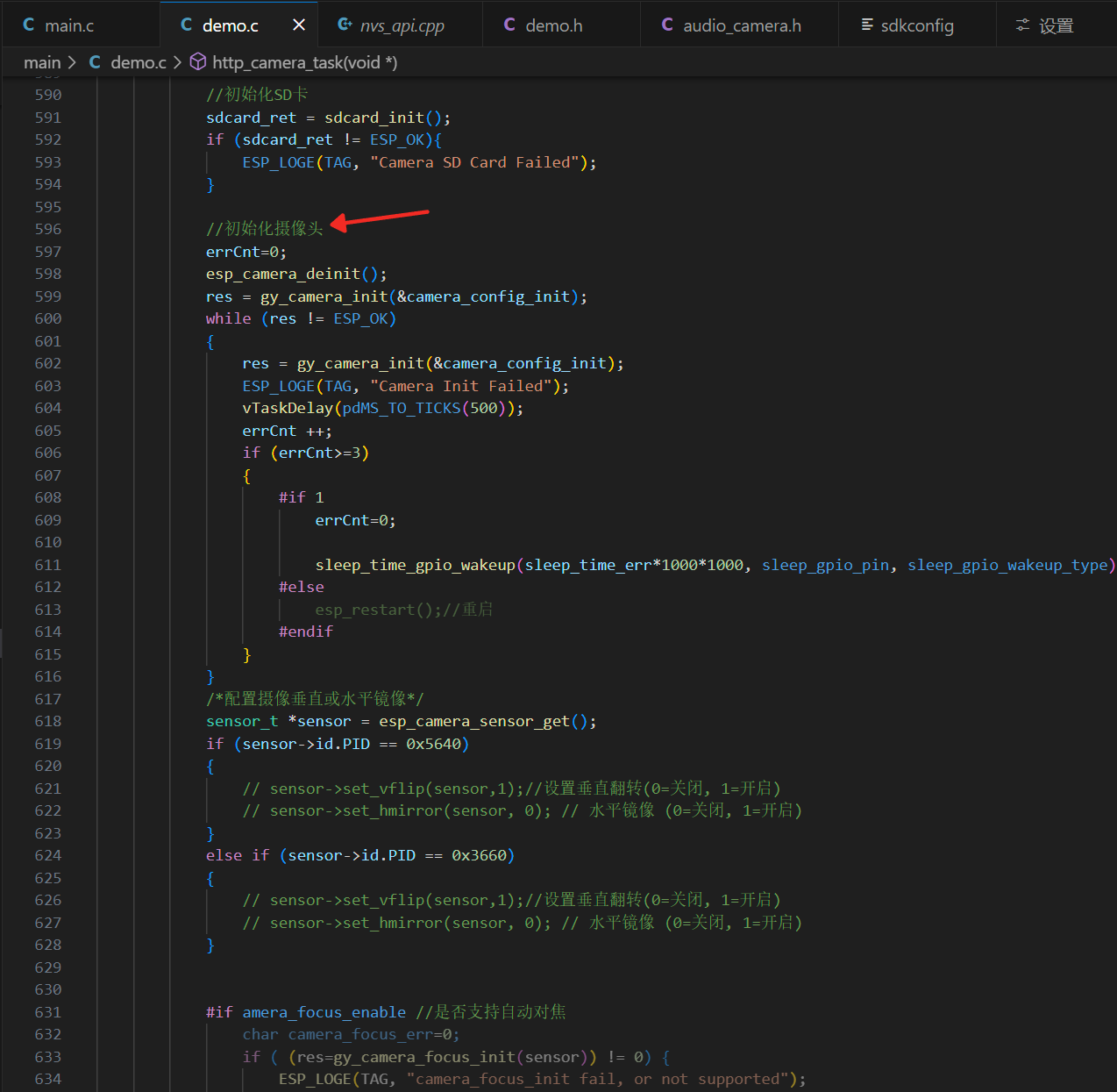

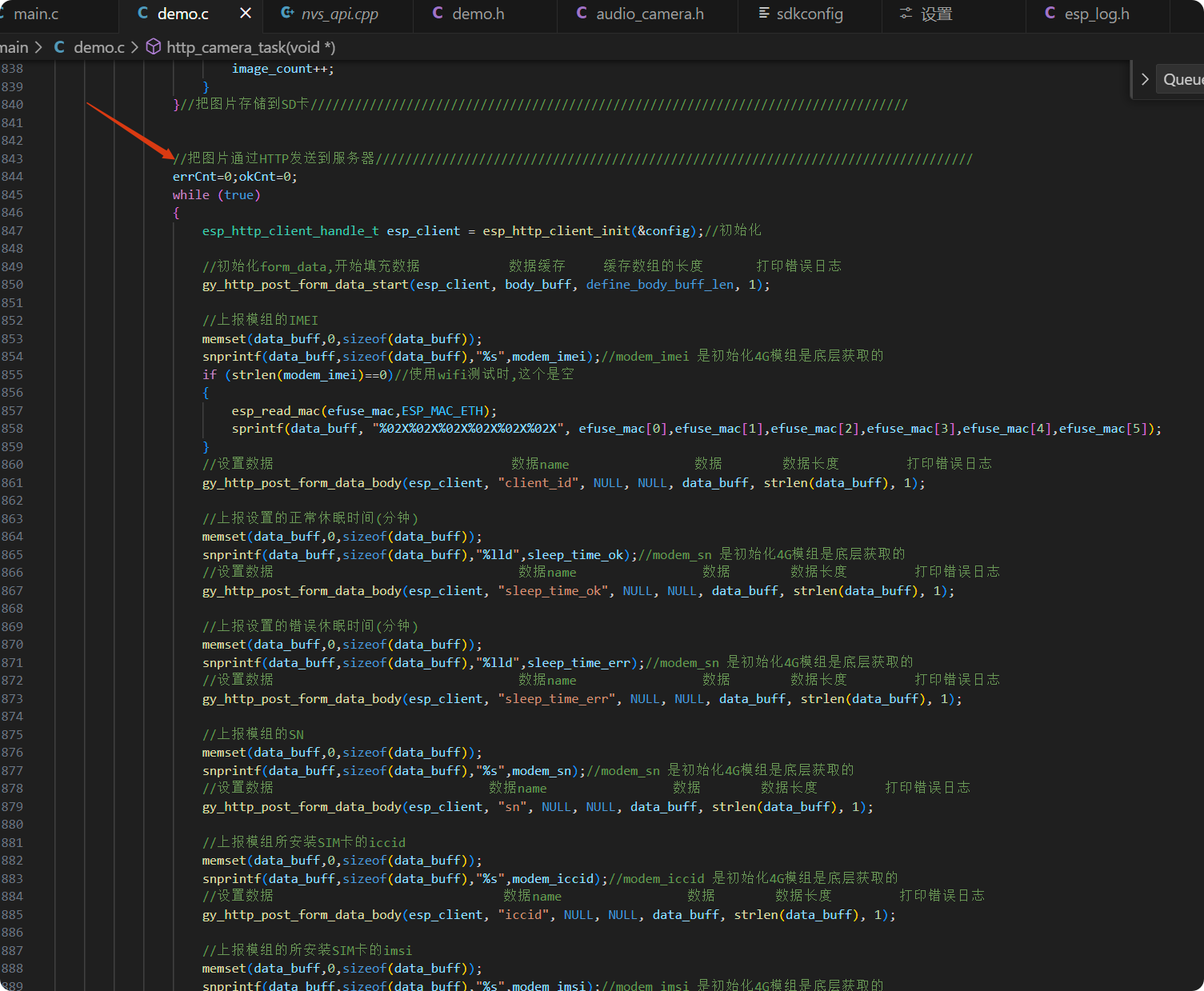

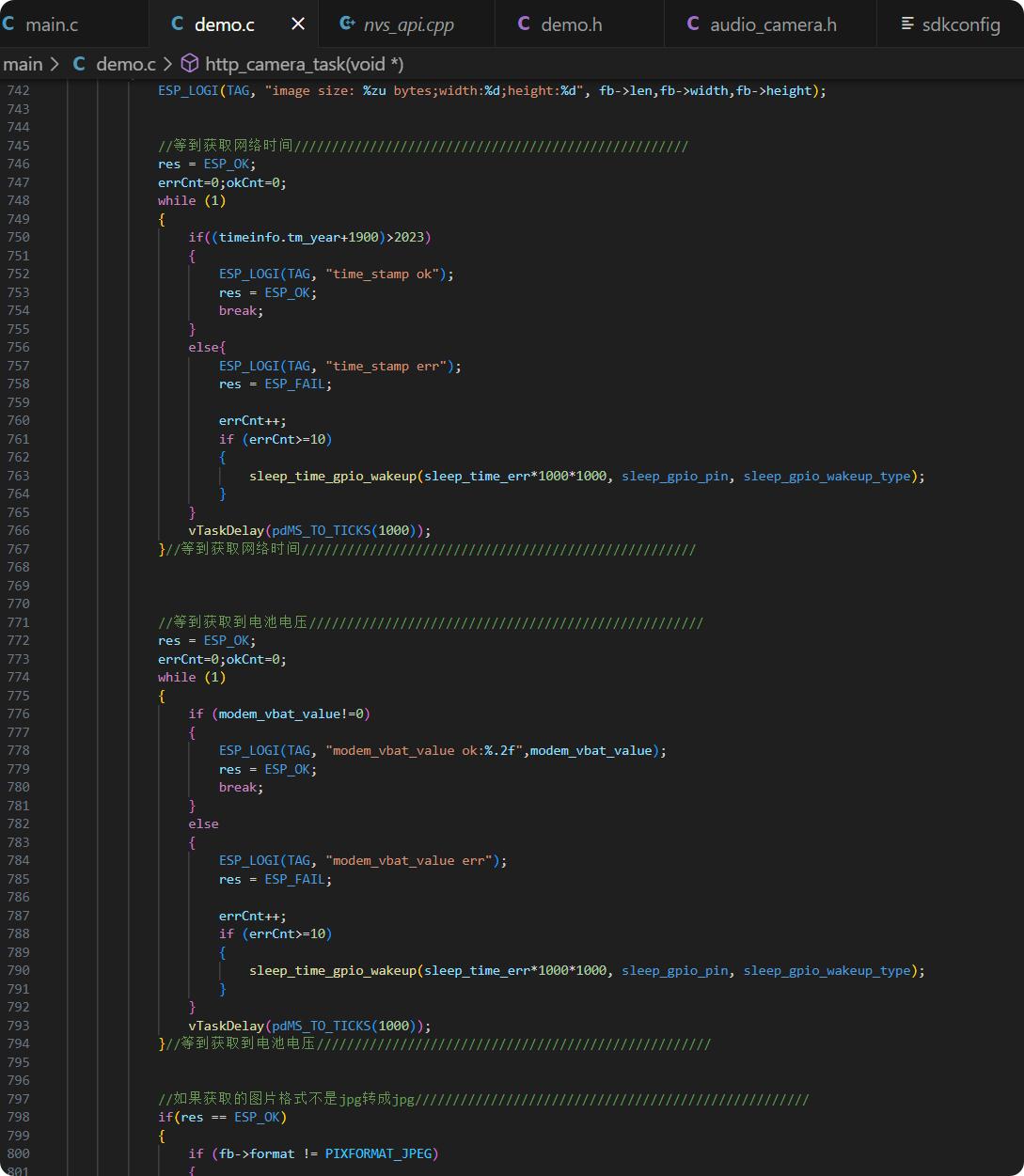

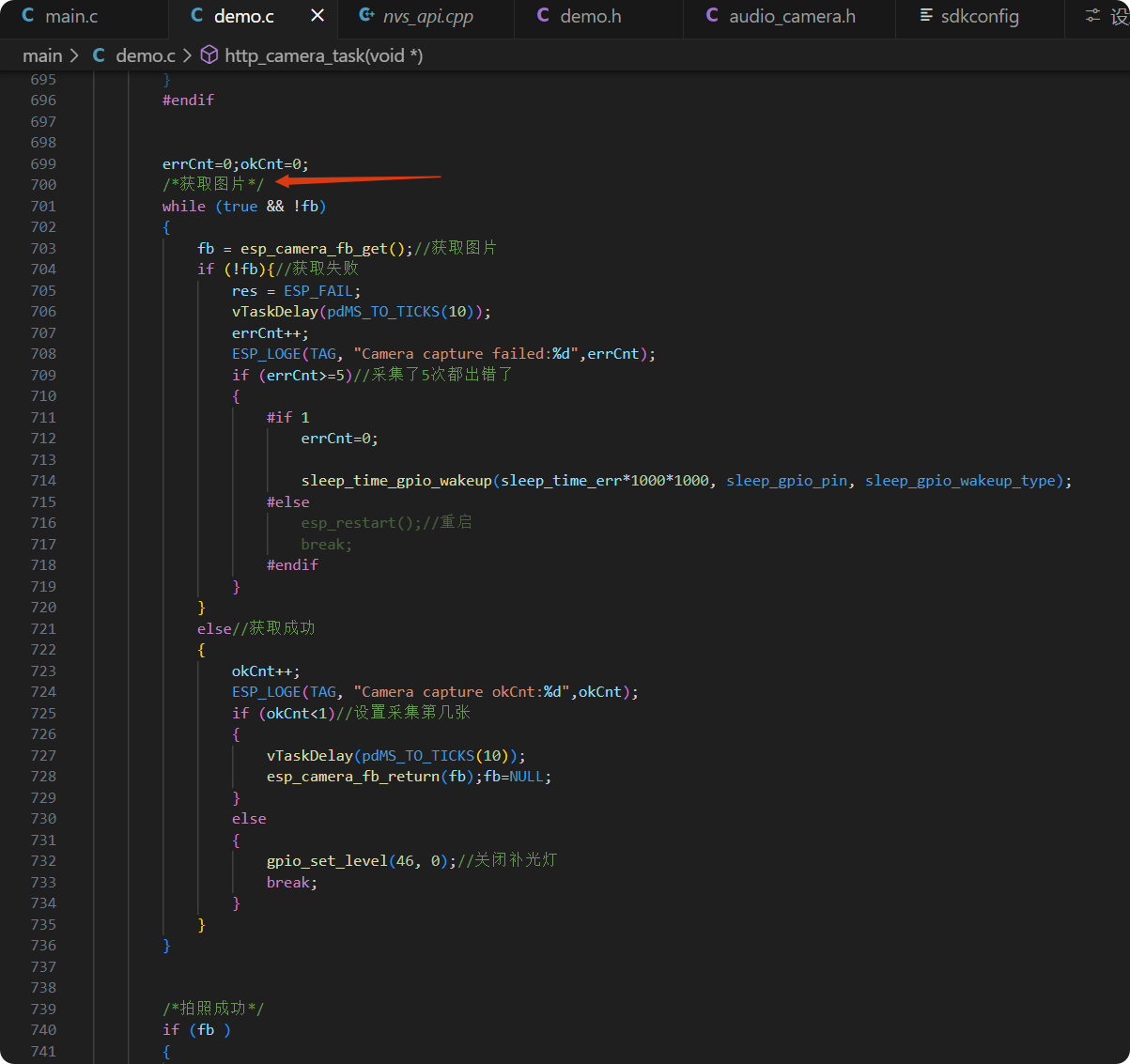

3,摄像头采集和发送图片

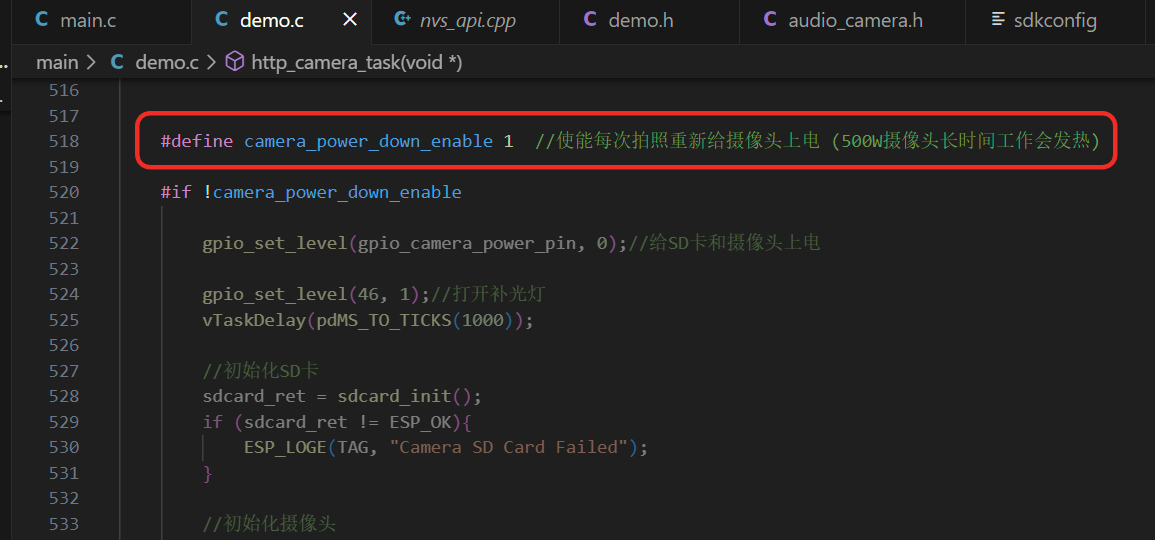

这个地方可选设置, 主要为了方式摄像头发热







局部截取_20250802_003711



局部截取_20250802_003812





局部截取_20250802_003857



局部截取_20250802_003952

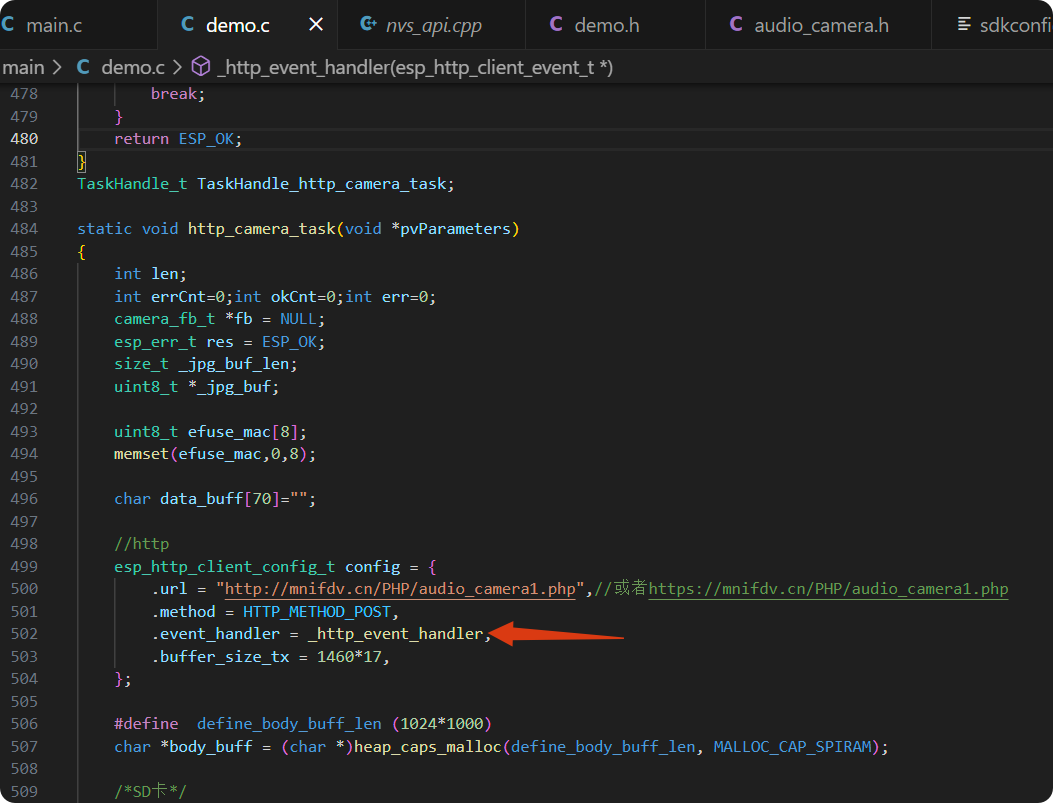

2,在http接收函数里面解析数据,并休眠

局部截取_20250802_004030

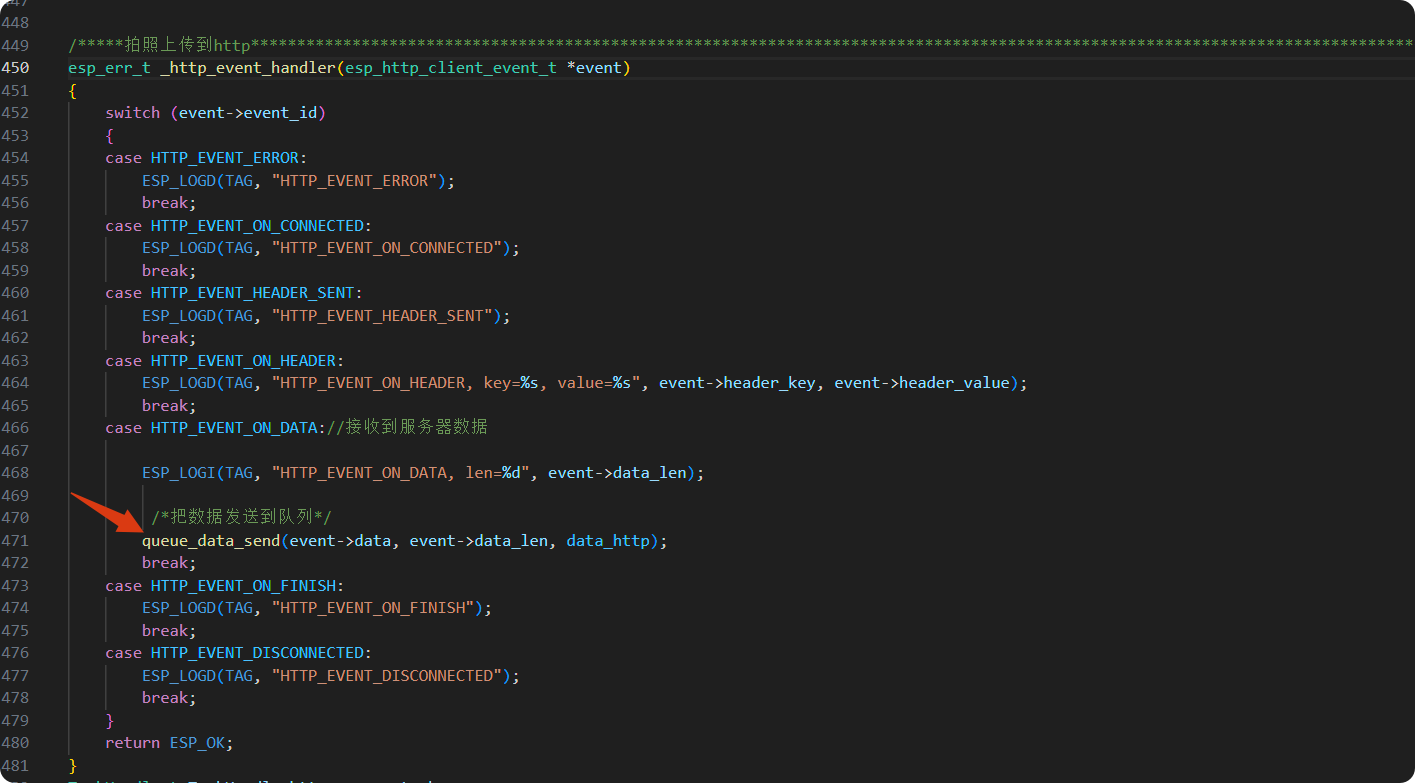

下面是把接收的数据发送到队列,后面由队列任务处理数据

局部截取_20250802_004059

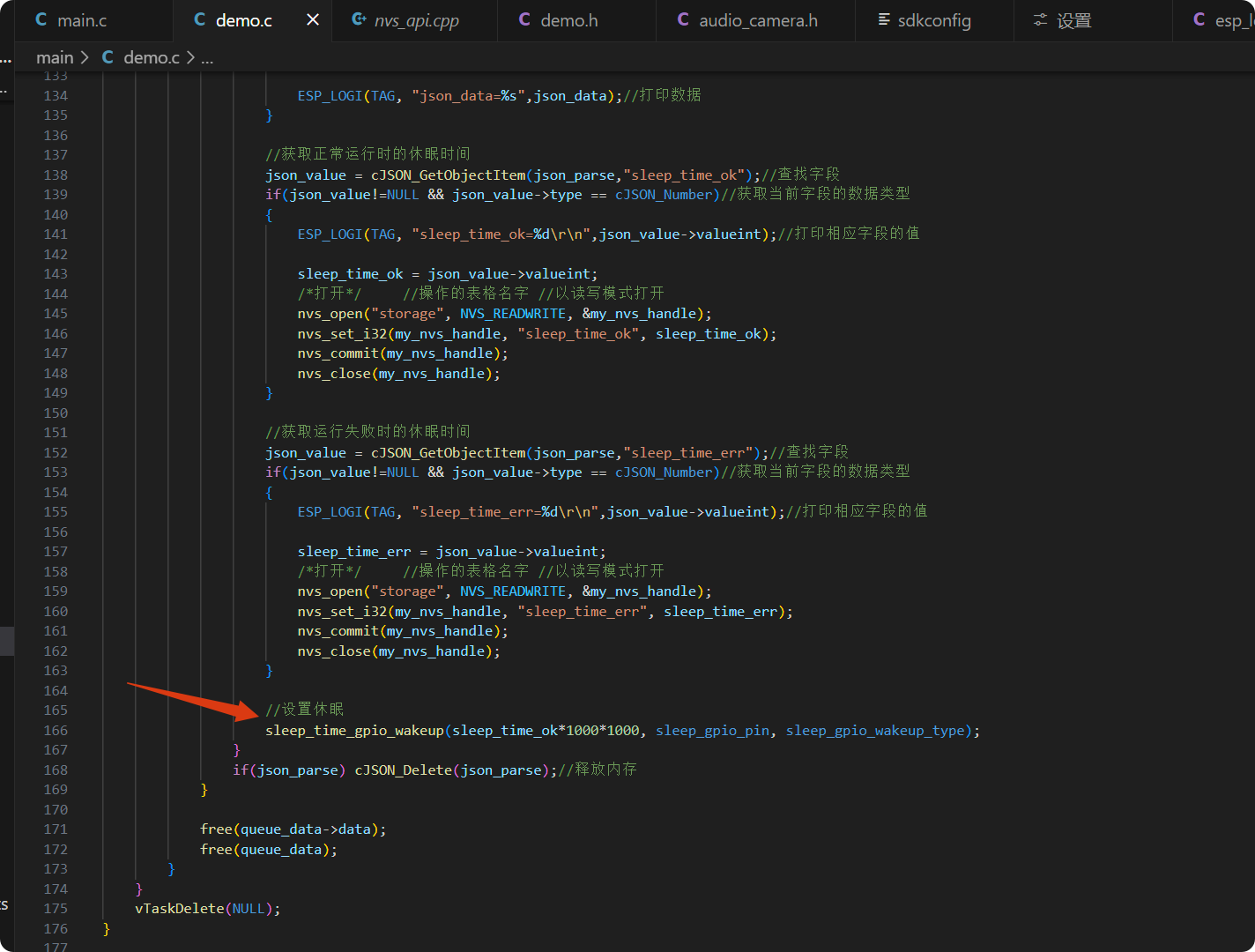

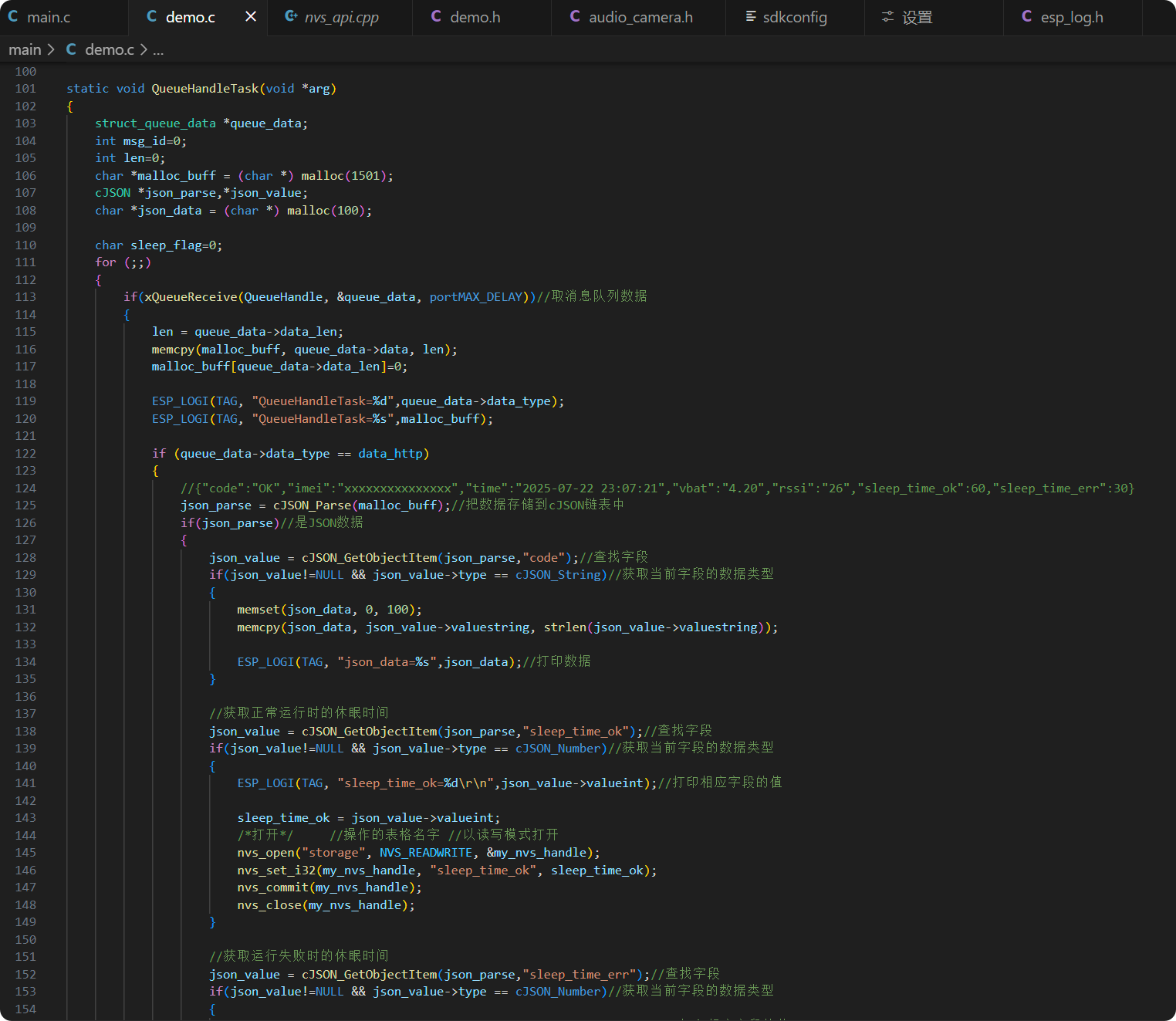

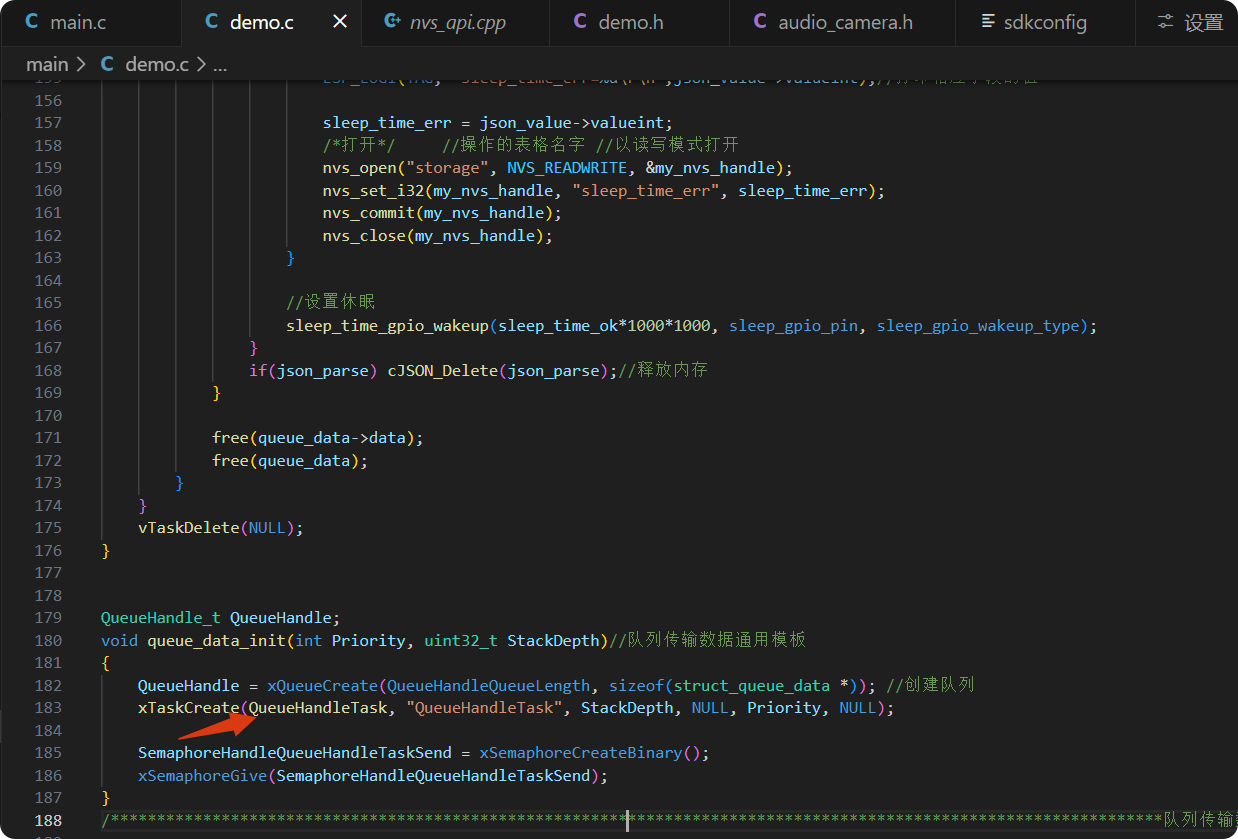

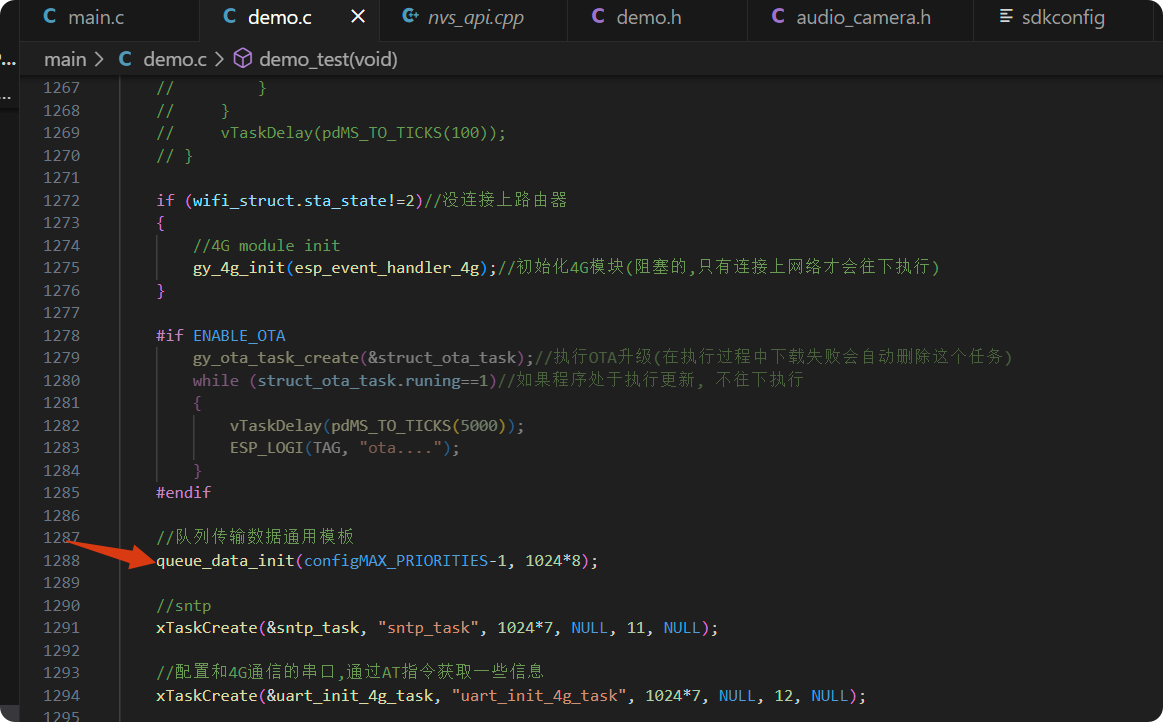

3,队列任务处理数据

局部截取_20250802_004642





局部截取_20250802_004717





局部截取_20250802_004755



局部截取_20250802_004817

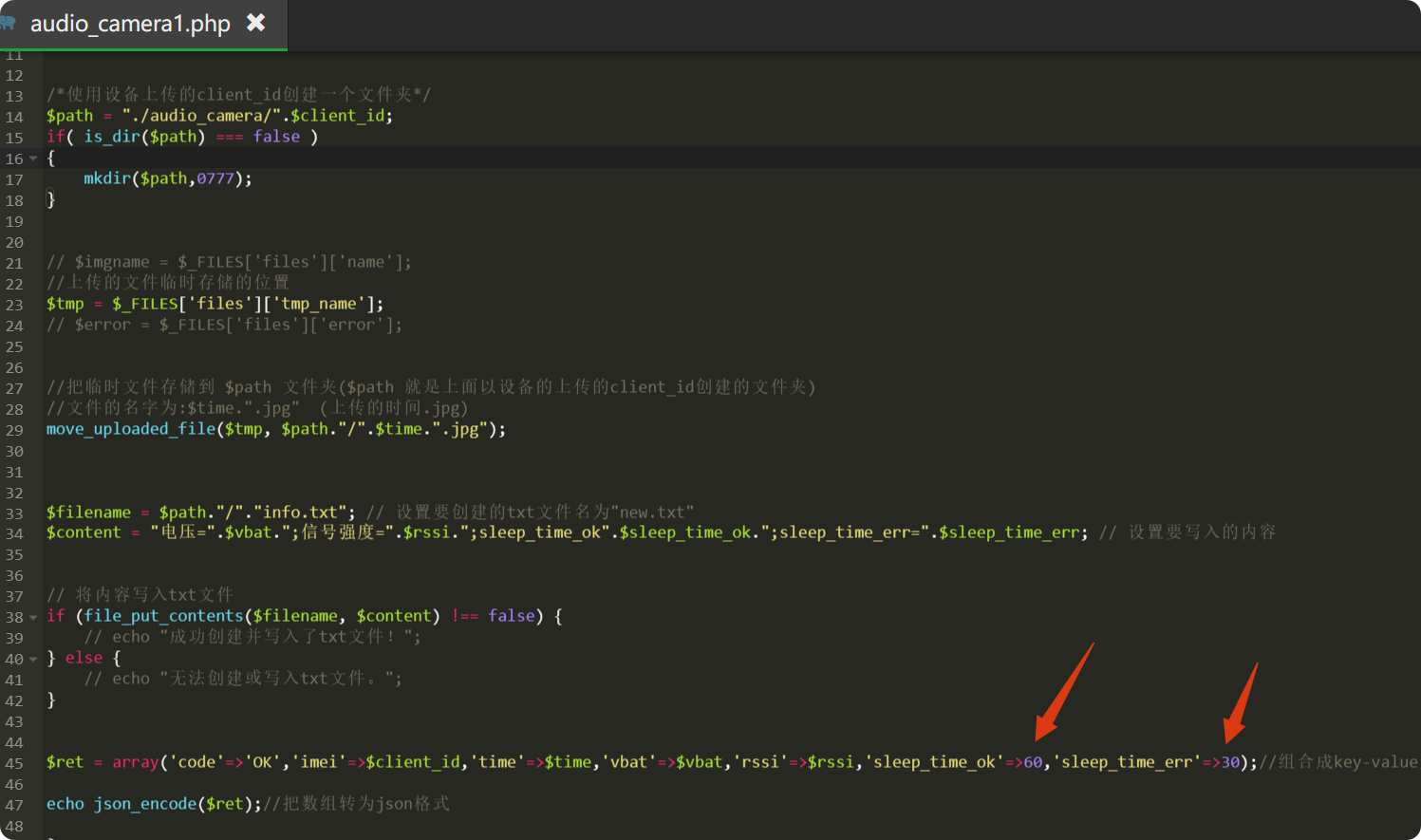

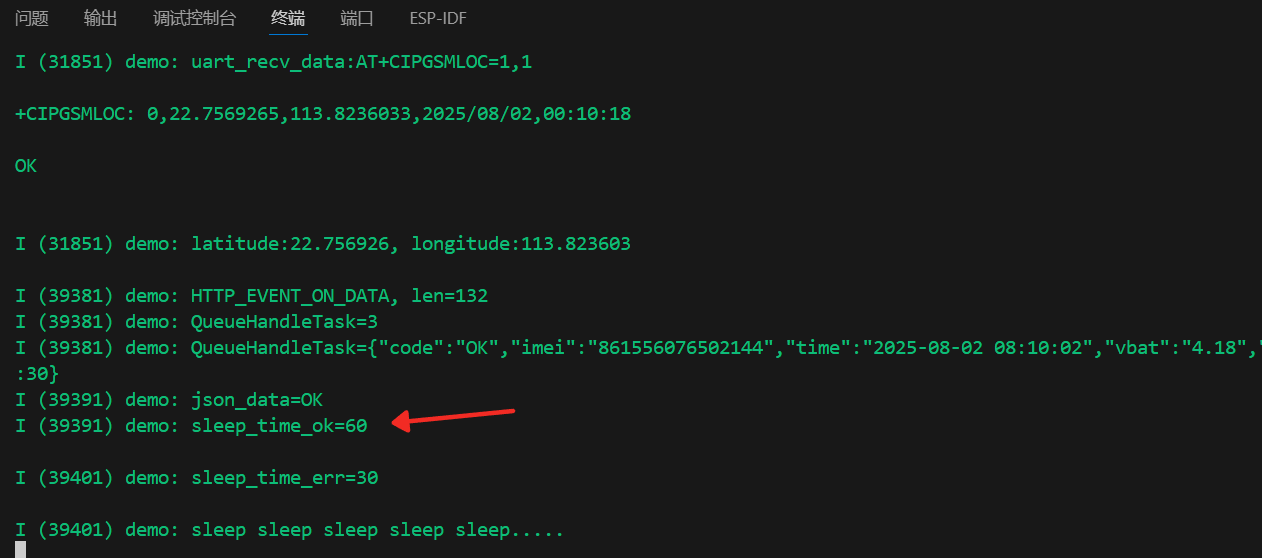

4,服务器程序上设置的是返回两个时间

局部截取_20250802_005053



{"code":"OK","imei":"xxxxxxxxxxxxxxx","time":"2025-07-22 23:07:21","vbat":"4.20","rssi":"26","sleep_time_ok":60,"sleep_time_err":30}

sleep_time_ok是拍照发送完成以后休眠的时间;

sleep_time_err 是执行失败以后休眠的时间

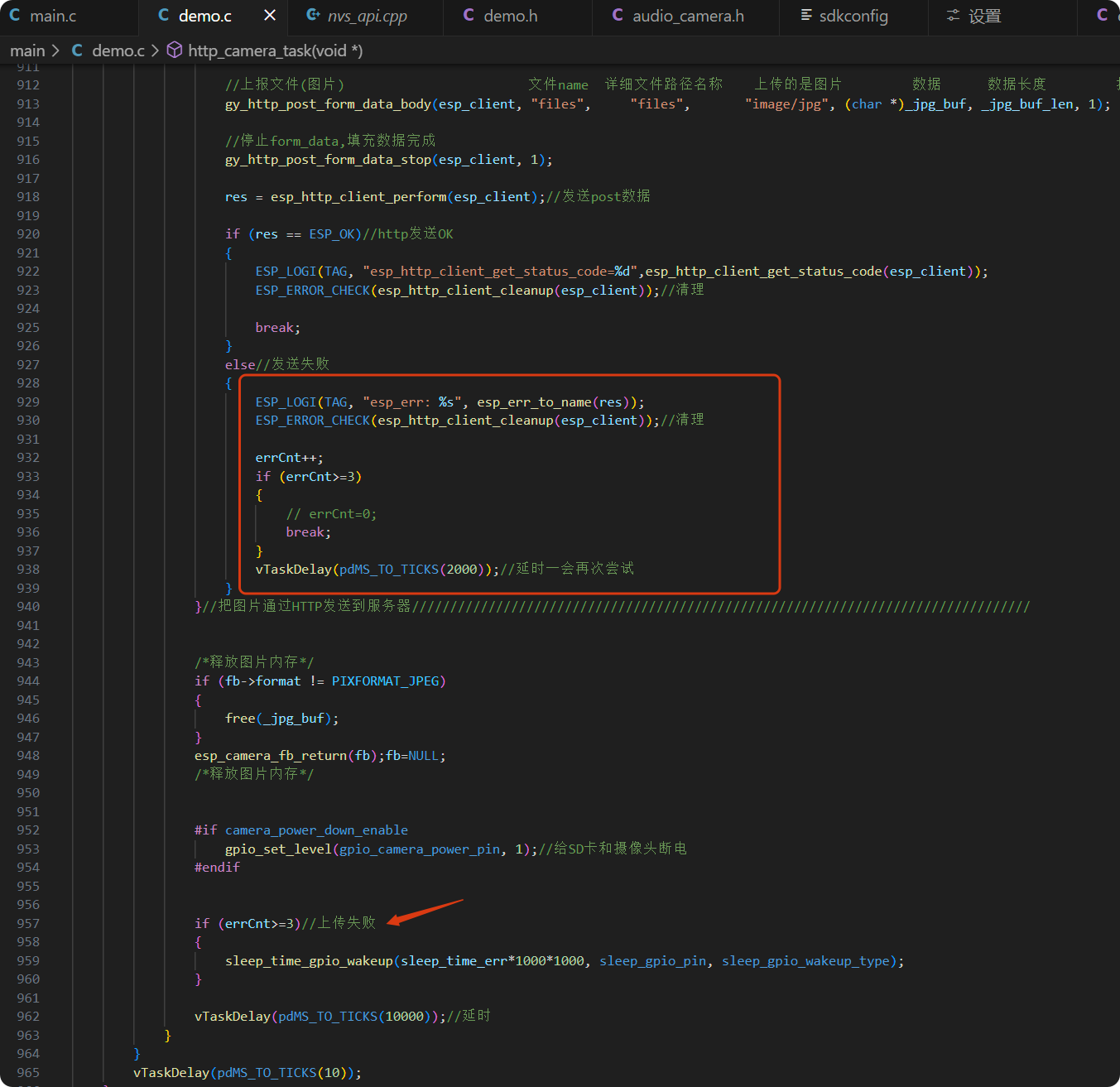

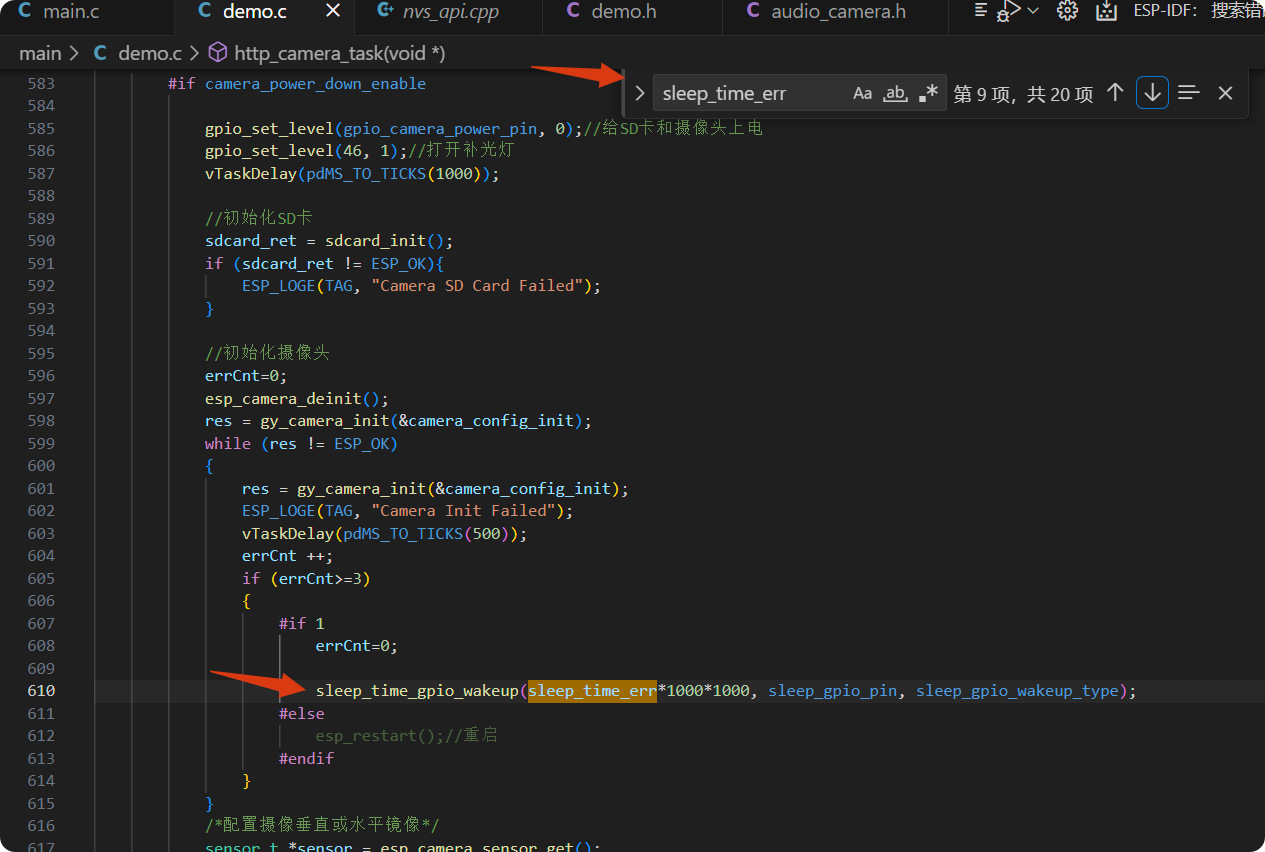

4,用户可以键盘按下 ctrl+F  来搜索下 sleep_time_err ,可以看到哪些地方设置了执行失败休眠

局部截取_20250802_005212



其它细节说明

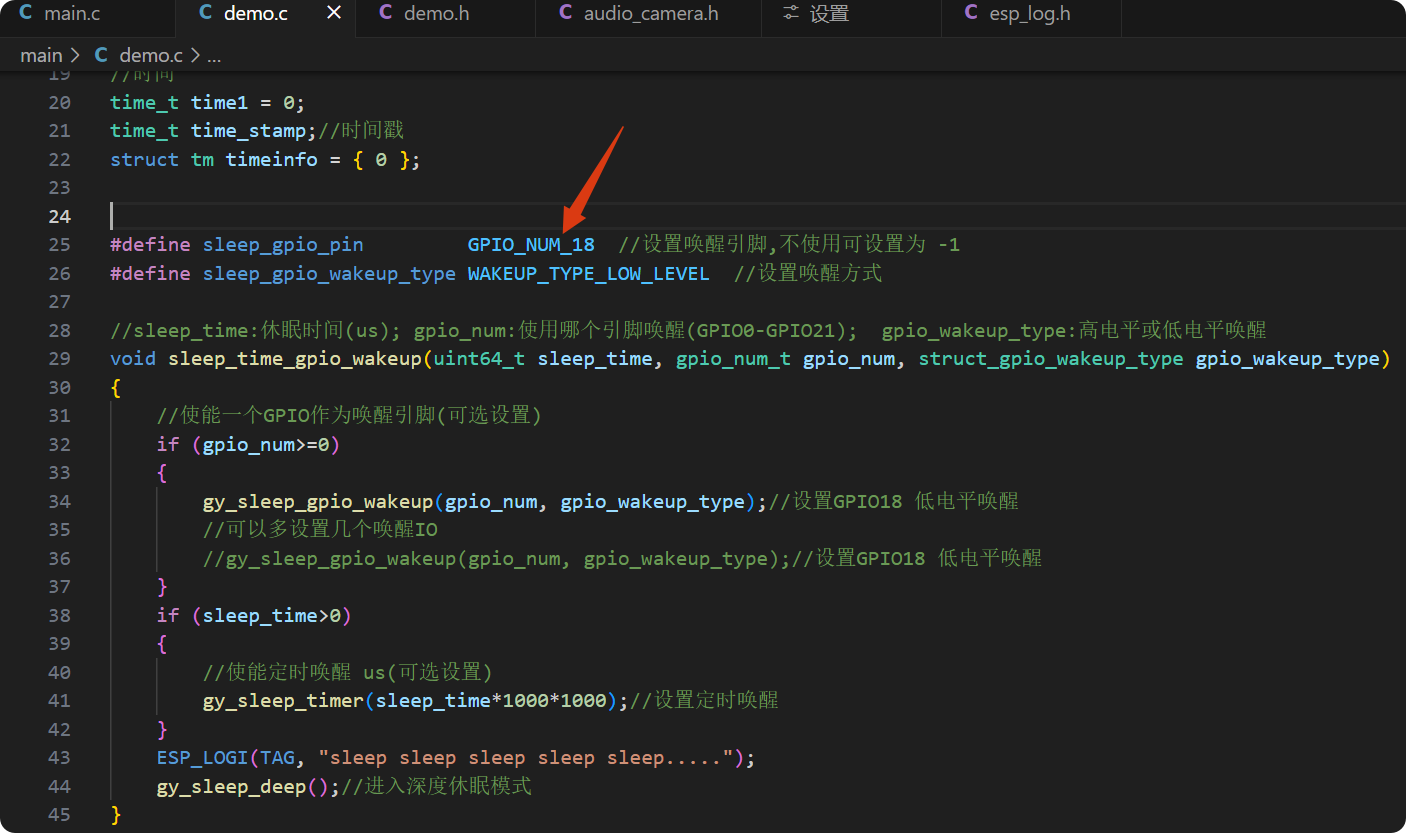

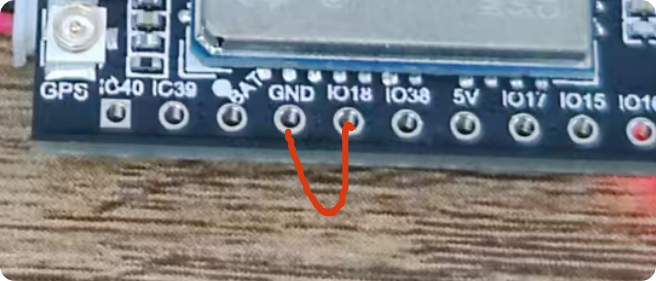

1,程序里还设置了唤醒引脚(休眠的时候,把GPIO18触碰一下GND,会唤醒设备)

局部截取_20250802_131927



局部截取_20250802_131836

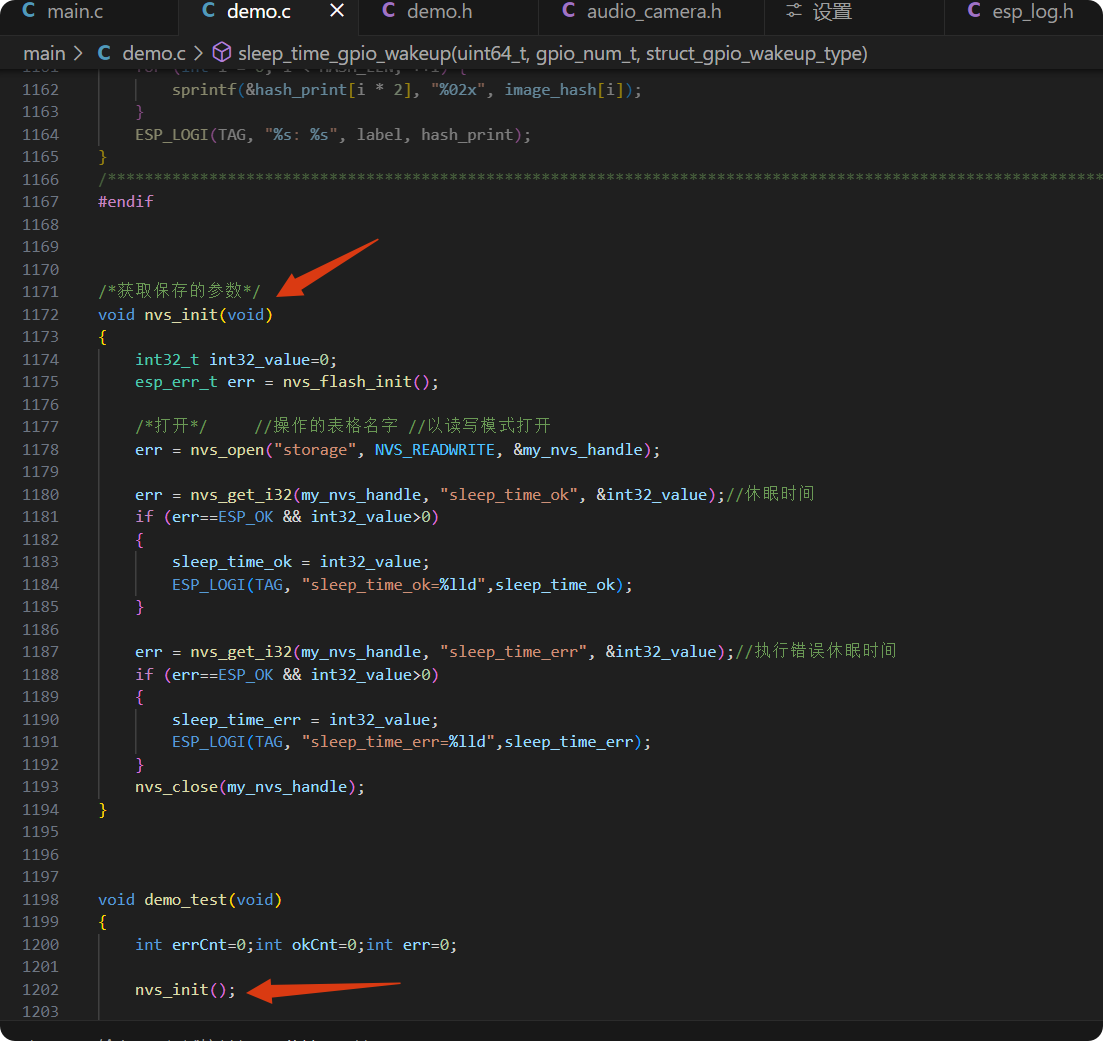

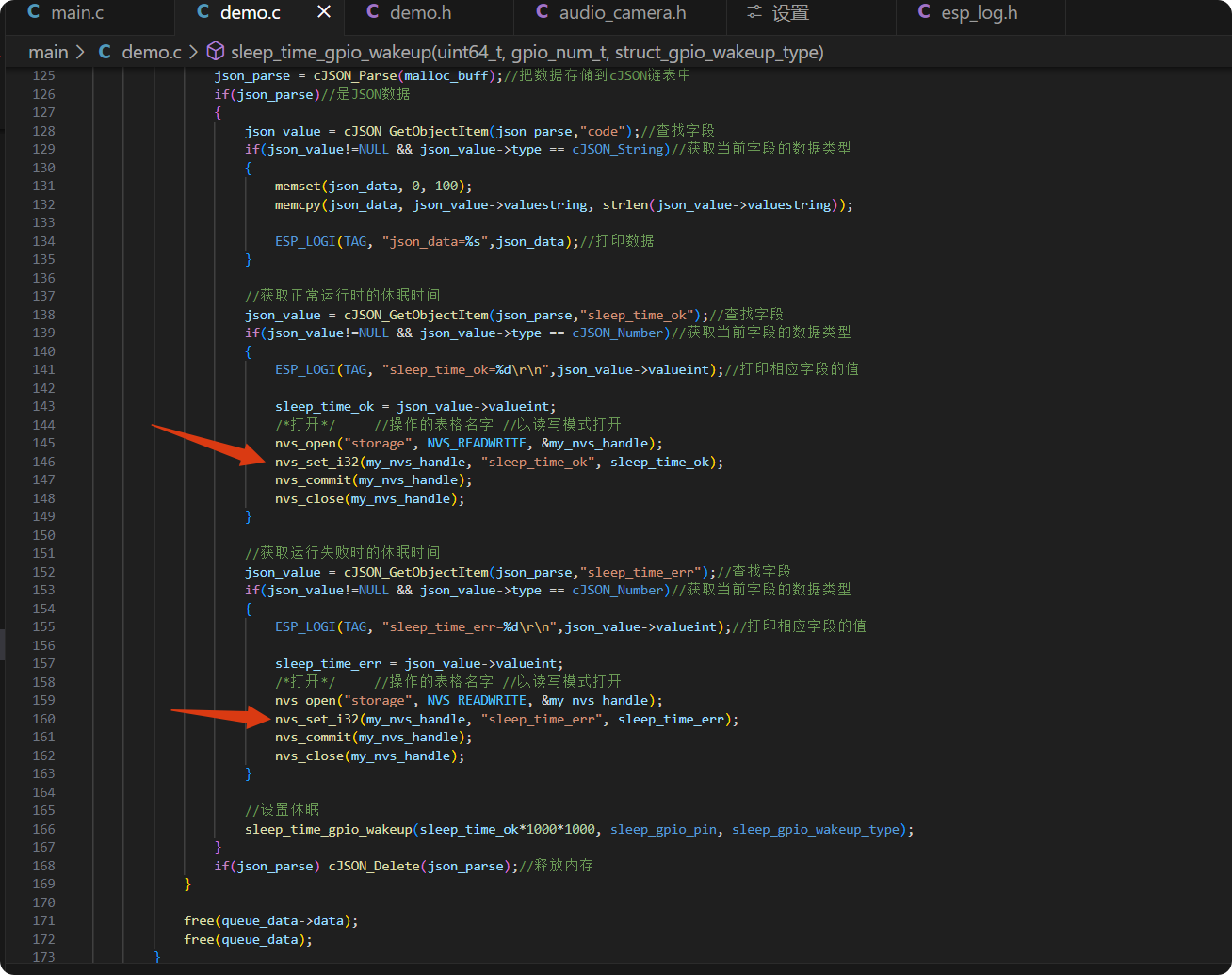

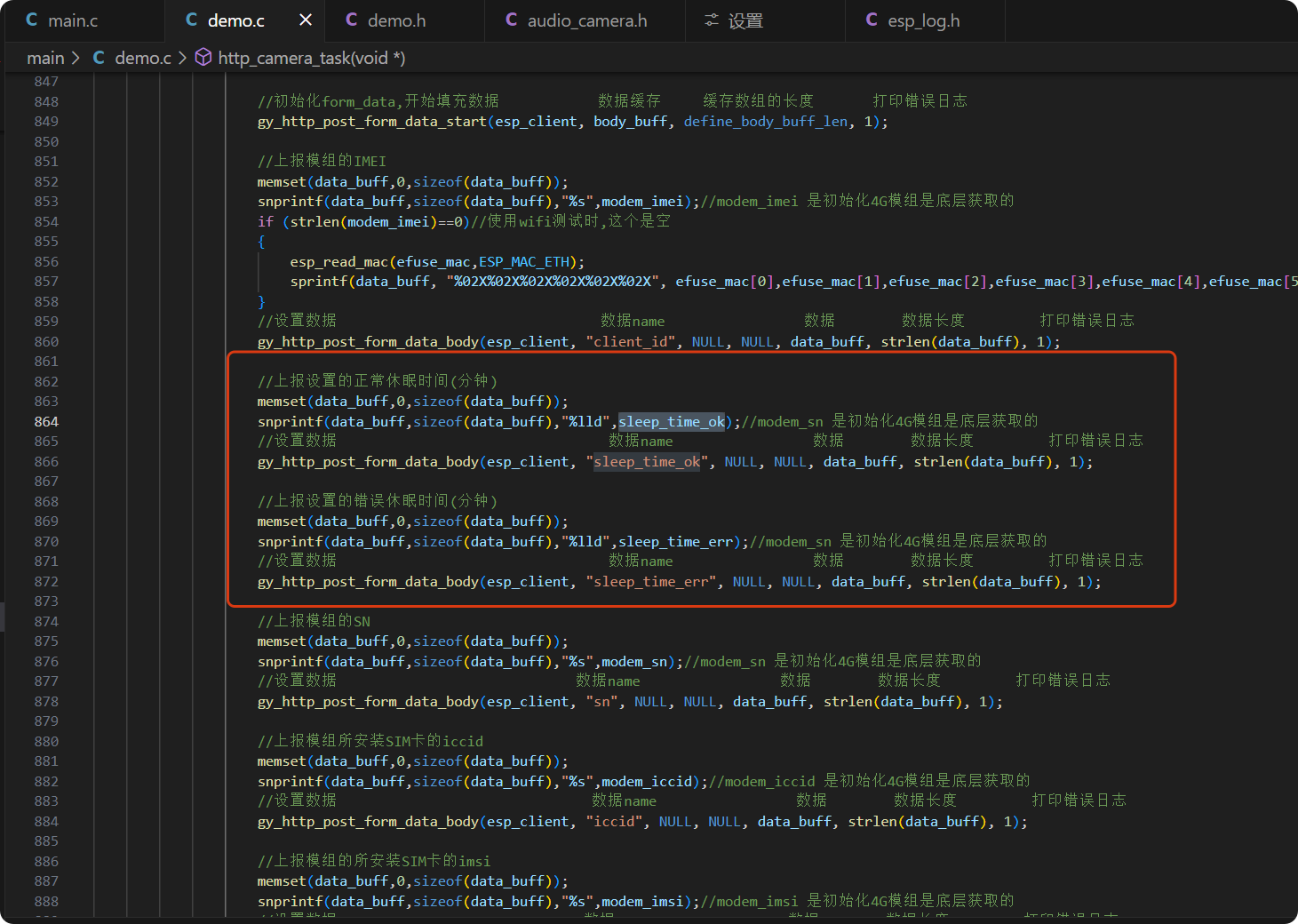

2,代码中对服务器发过来的休眠时间进行了存储,启动的时候获取,上传数据的时候把设置的时间上传

局部截取_20250802_132639

局部截取_20250802_132734



局部截取_20250802_132830

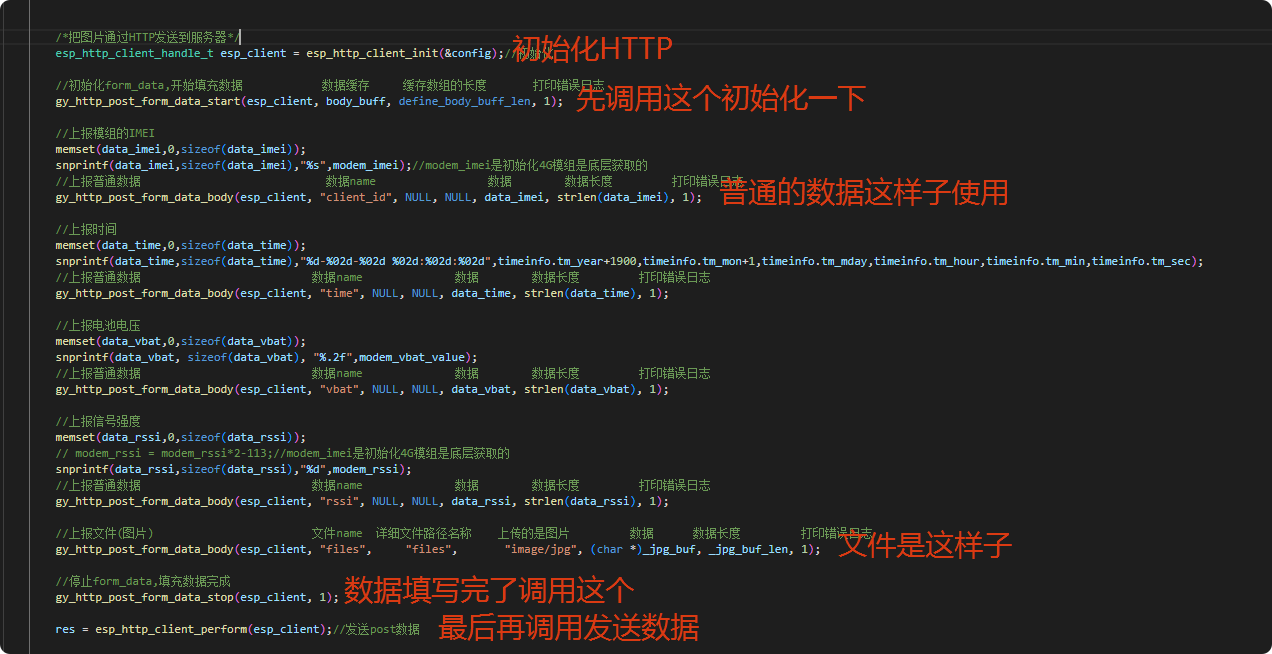

3,关于代码中的form-data使用











































































.
