说明

这节是模组控制摄像头采集到图片以后, 通过HTTP  POST方式(from-data)上传到服务器,服务器接收以后存储起来.



如果安装了内存卡,也可以在内存卡上看到拍摄的图片(最大支持32G)



拍摄室外(200W像素效果)



拍摄室内(200W像素效果)



测试

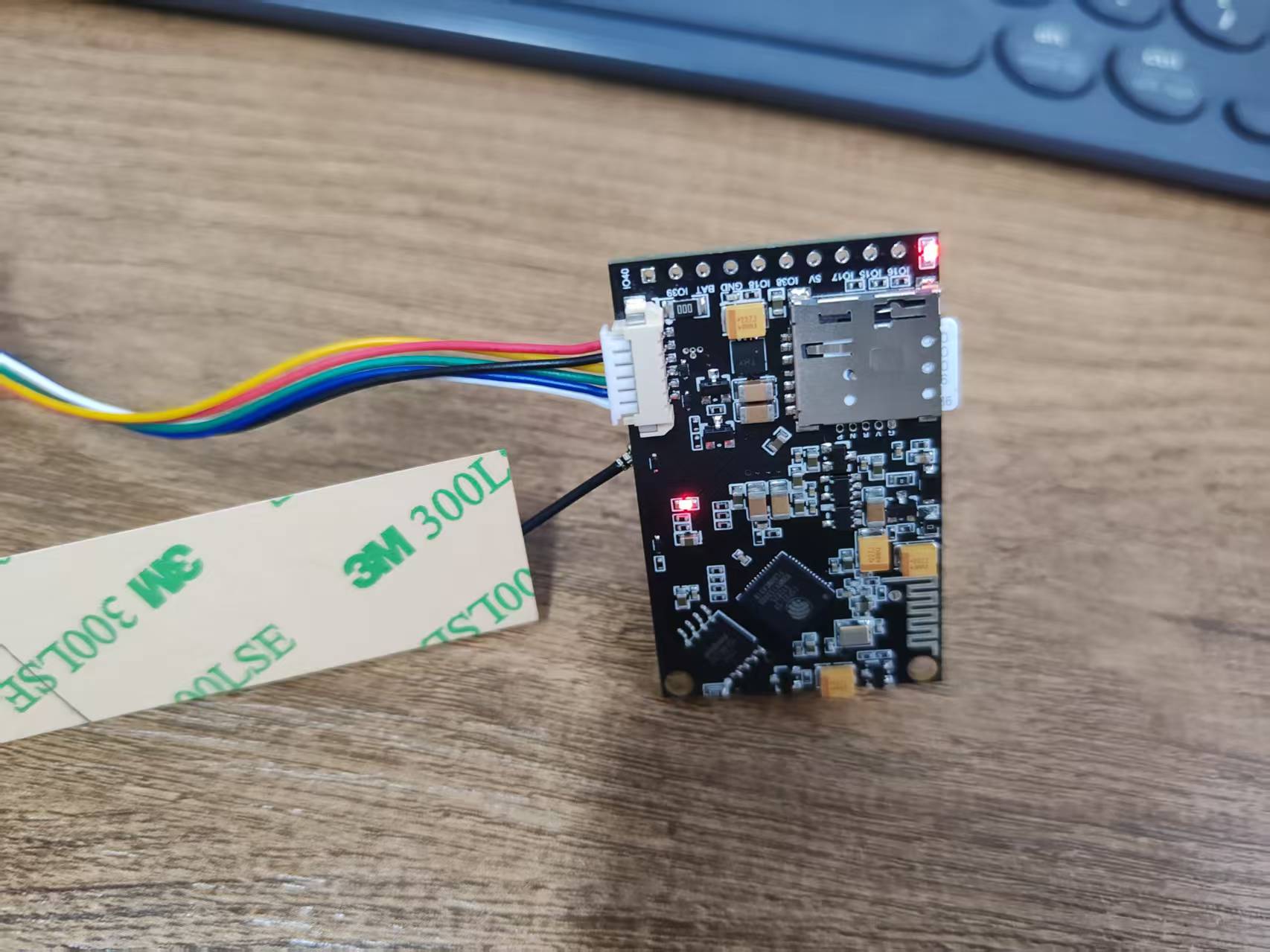

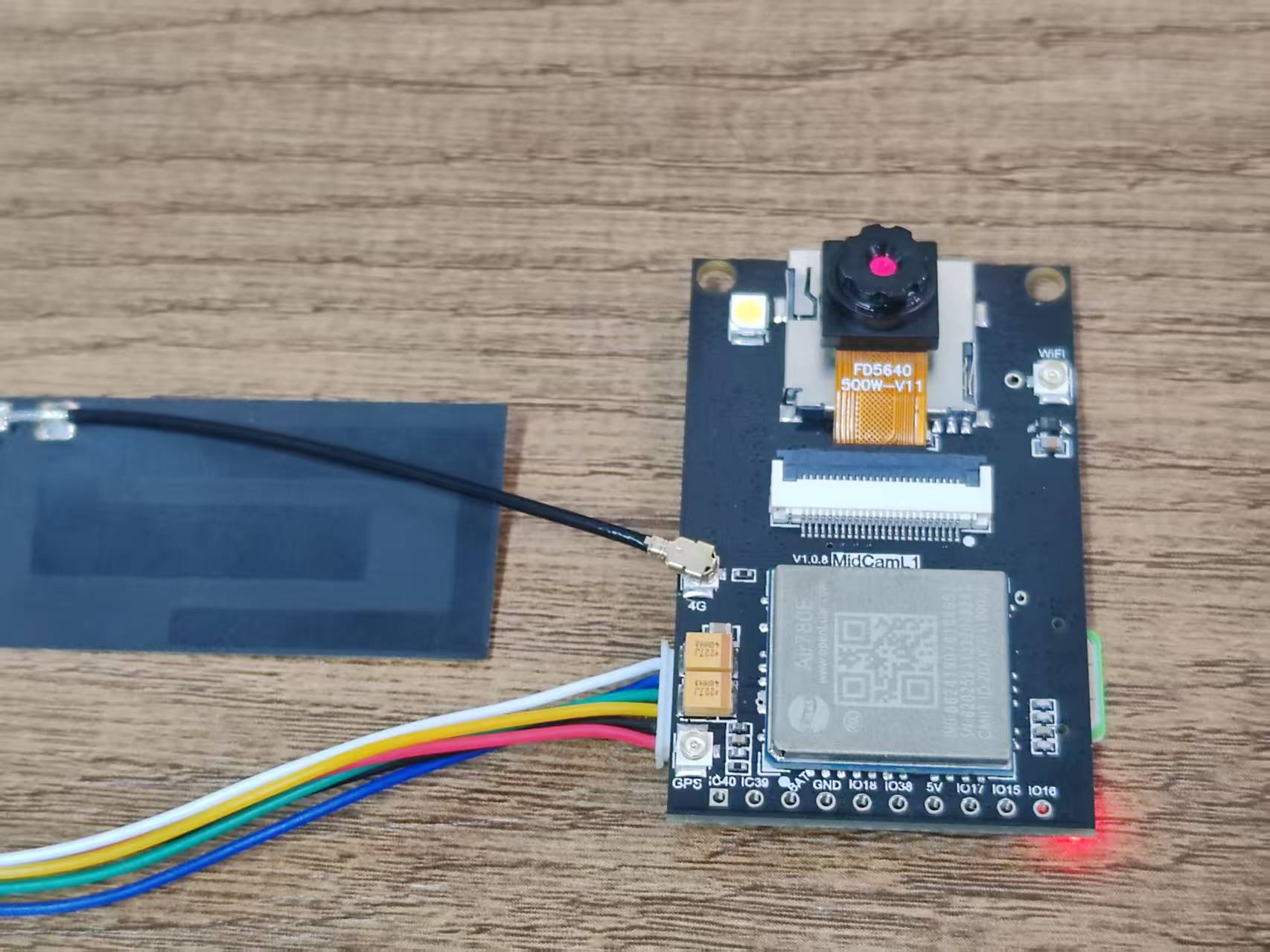

1,安装好4G天线,摄像头,手机卡,或者内存卡









2,此功能需要web服务器,然后服务器上是使用PHP接收的数据

把这个文件夹放到自己的web服务器根目录





Windows:(根据自己的服务器配置!!!!)



Linux:(根据自己的服务器配置!!!!)

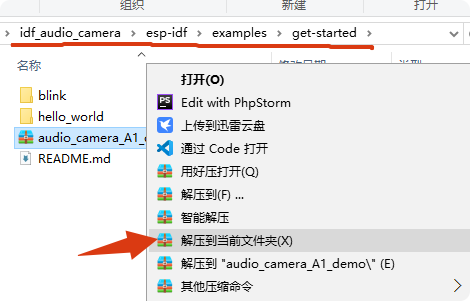

3,把这节的工程放到开发环境下面的目录里面并解压!

把这节的工程放到开发环境下面的目录里面并解压!

把这节的工程放到开发环境下面的目录里面并解压!

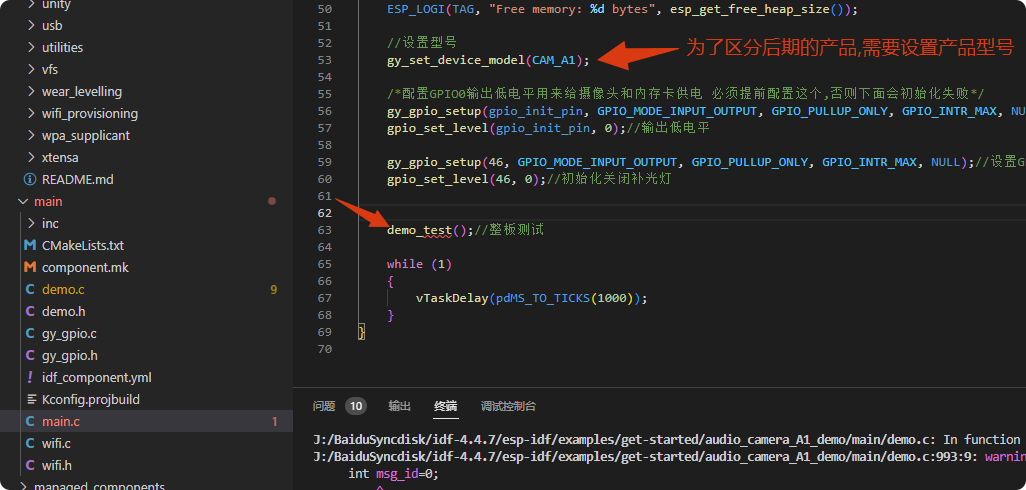

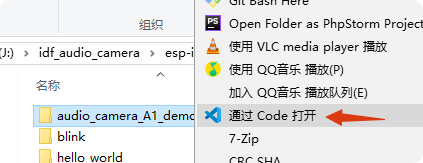

4,右键选择通过 Code 打开

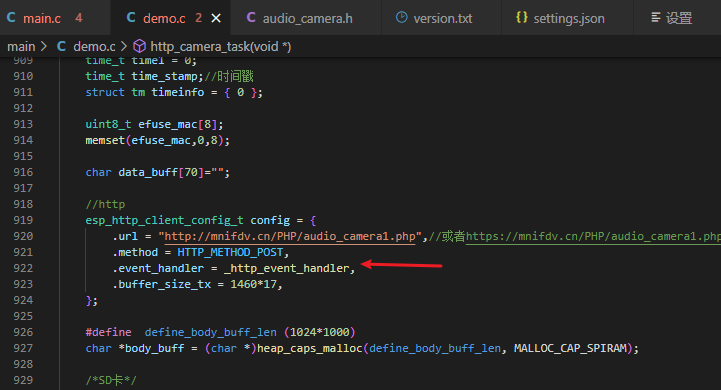

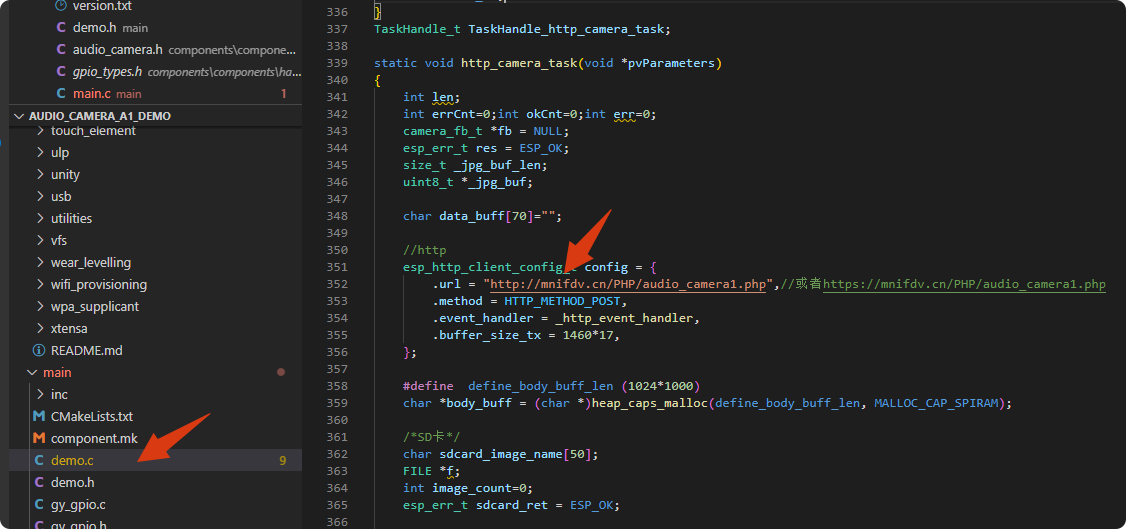

5,在demo文件, 把前面的mnifdv.cn 替换为自己的服务器ip地址

如果使用这边的服务器查看图片,请联系客服提供查看接口



6,然后点击这个 进行编译

提示: 第一次编译时间有点长, 编译完这一次后面再编译就快了





7,下载到设备

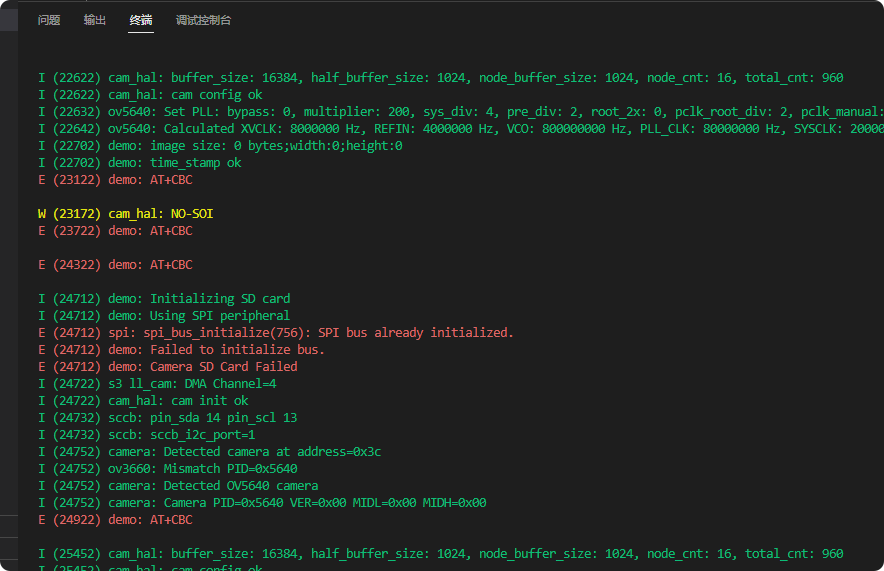

8,下载完成以后打开串口监控助手(主要为了看运行日志)







9,服务器上PHP目录将会生成一个audioCamera文件夹



文件夹里面会生成以4G设备IMEI号的文件夹



文件夹里面是设备上报的图片,图片是以上报时间命名



程序说明

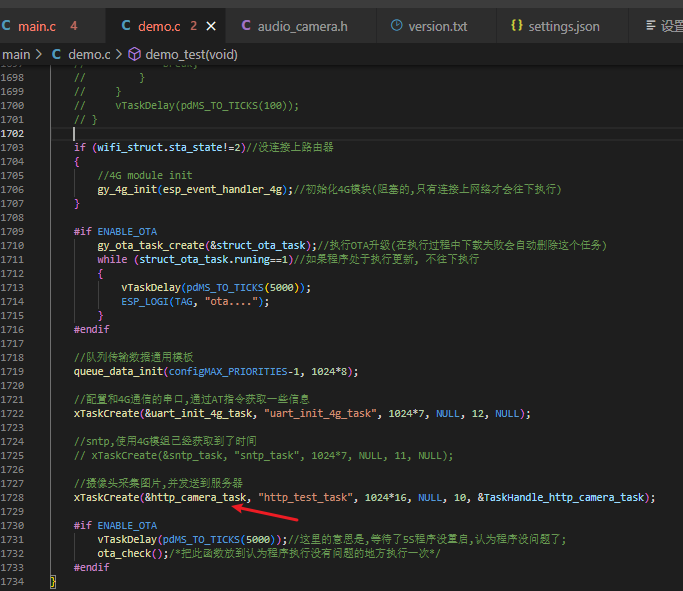

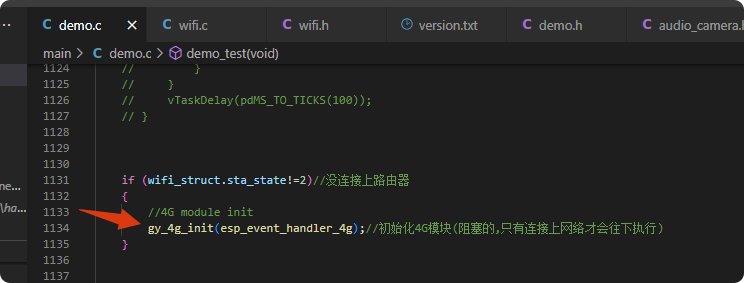

1,4G模组初始化

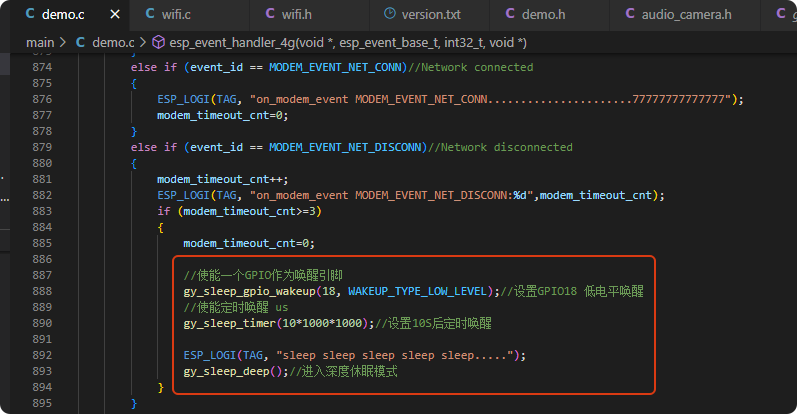

如果超时连接, 这边设置了休眠

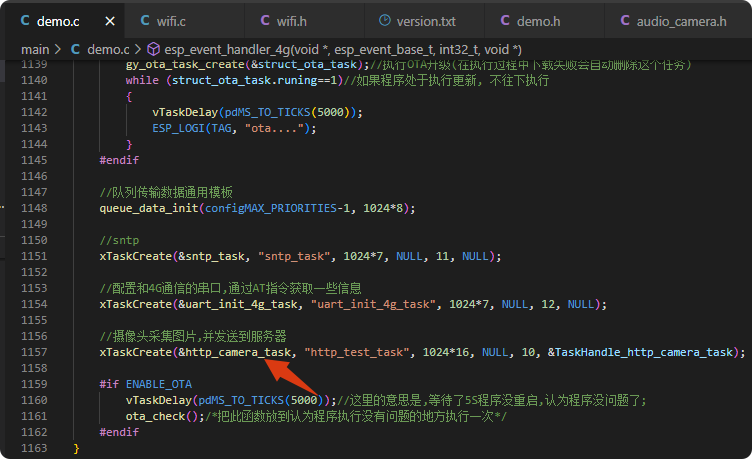

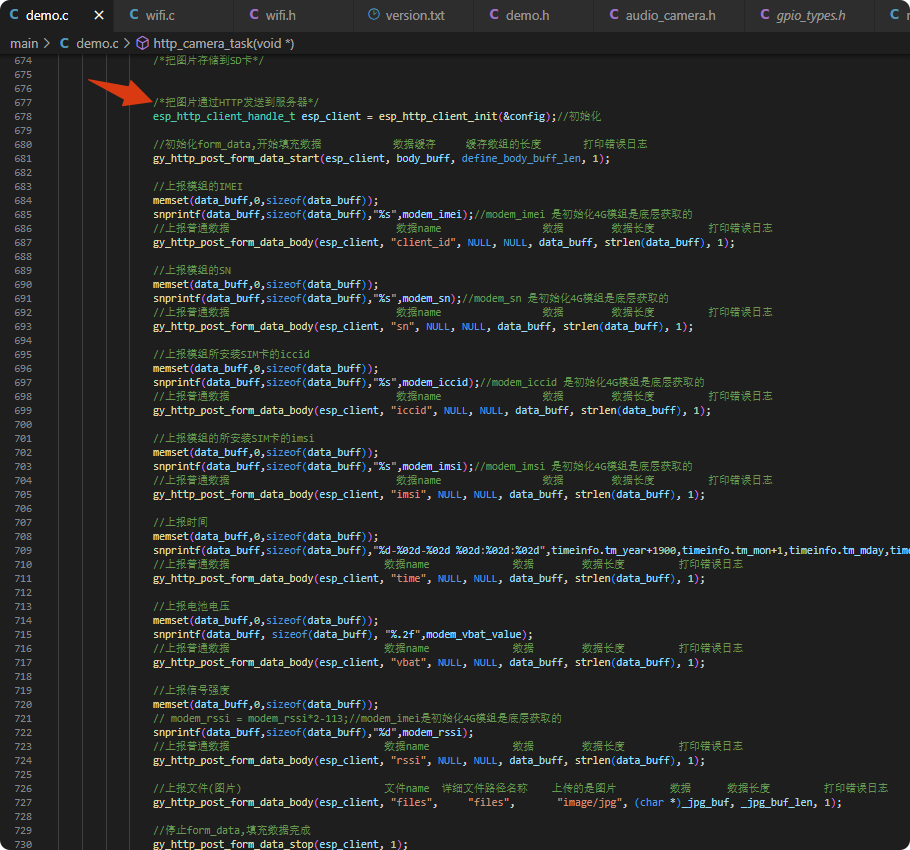

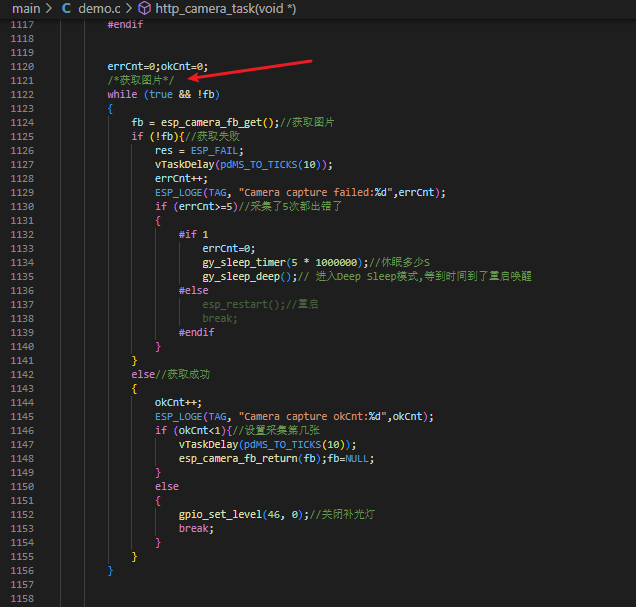

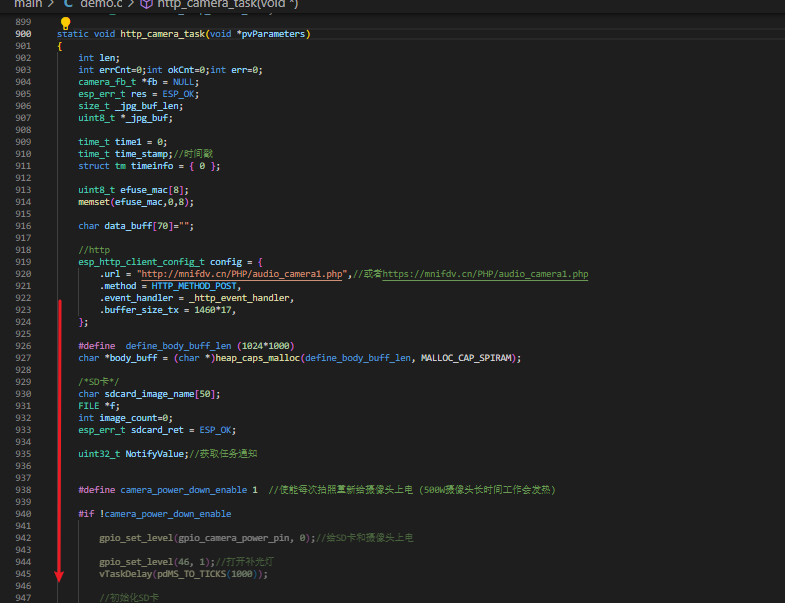

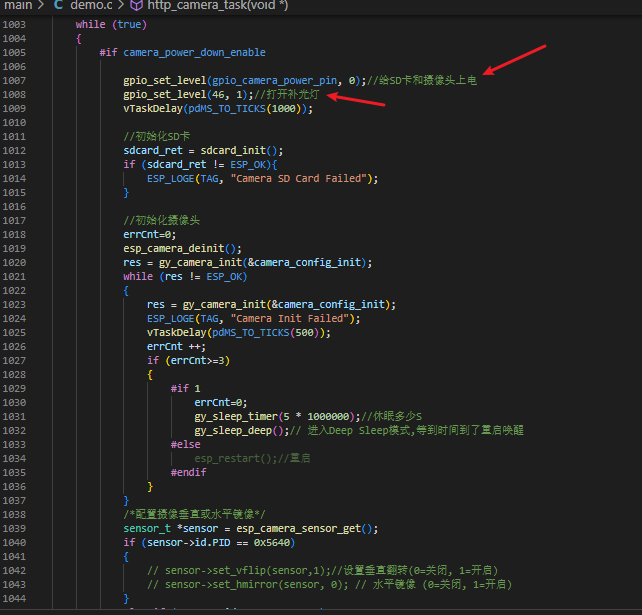

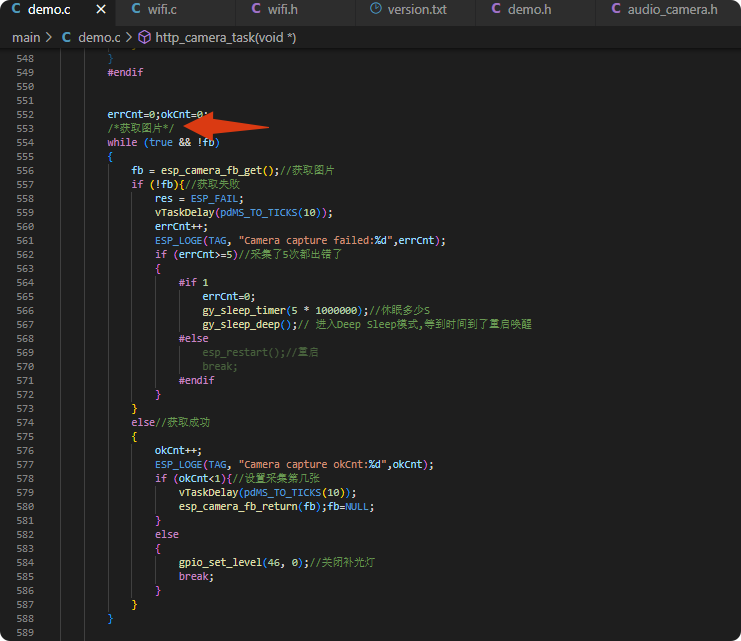

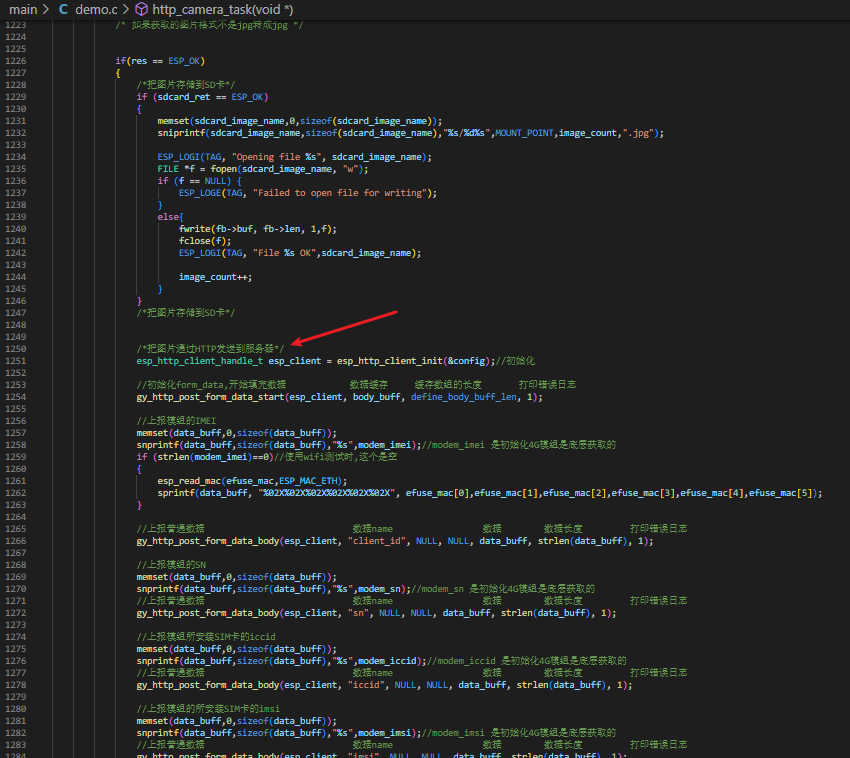

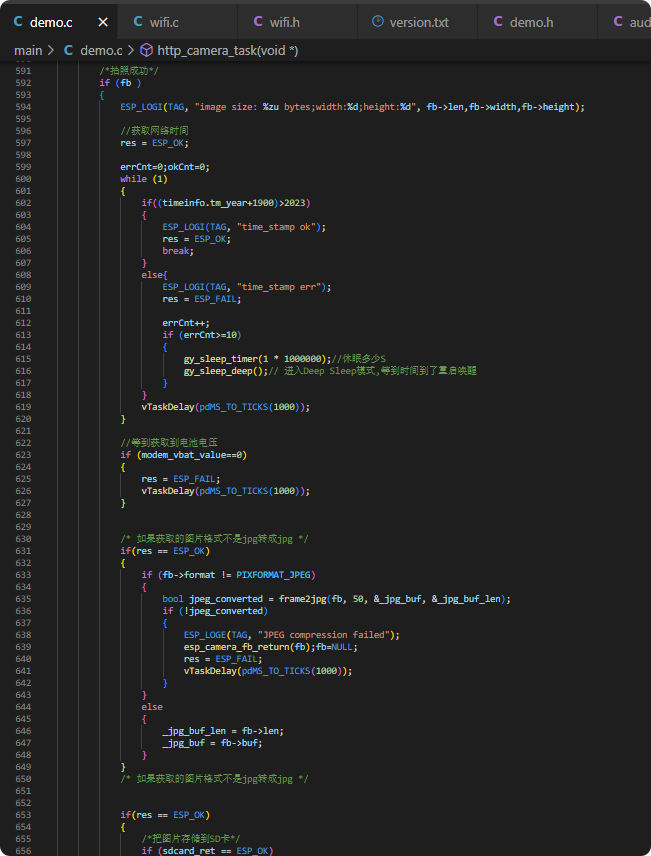

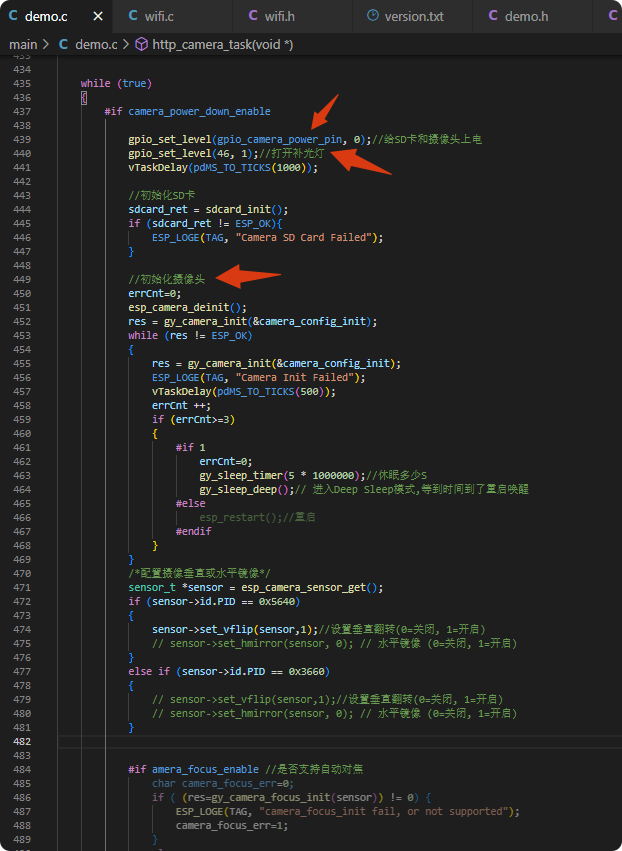

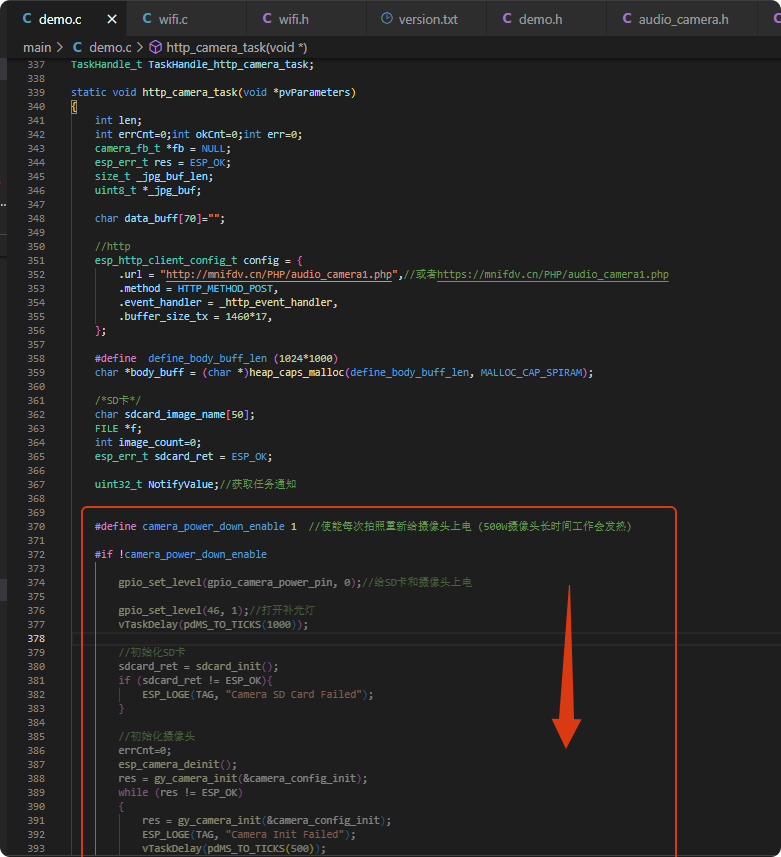

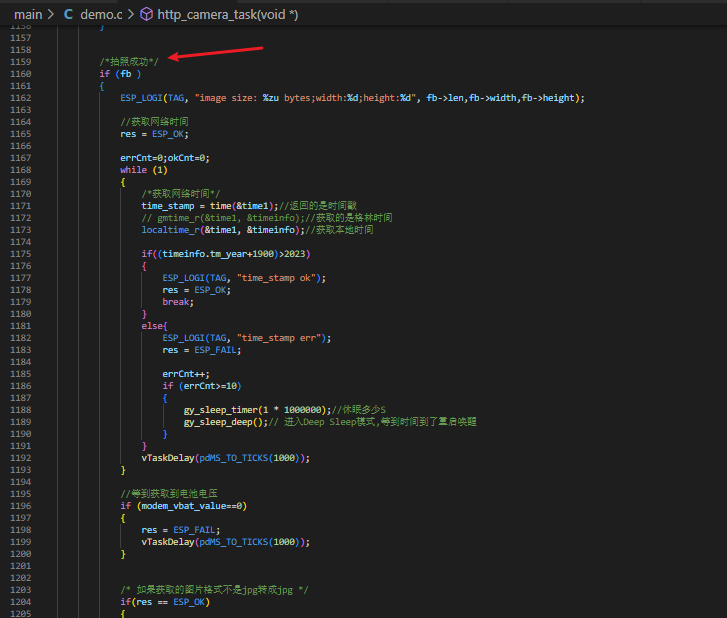

2, 采集图片并上传到服务器

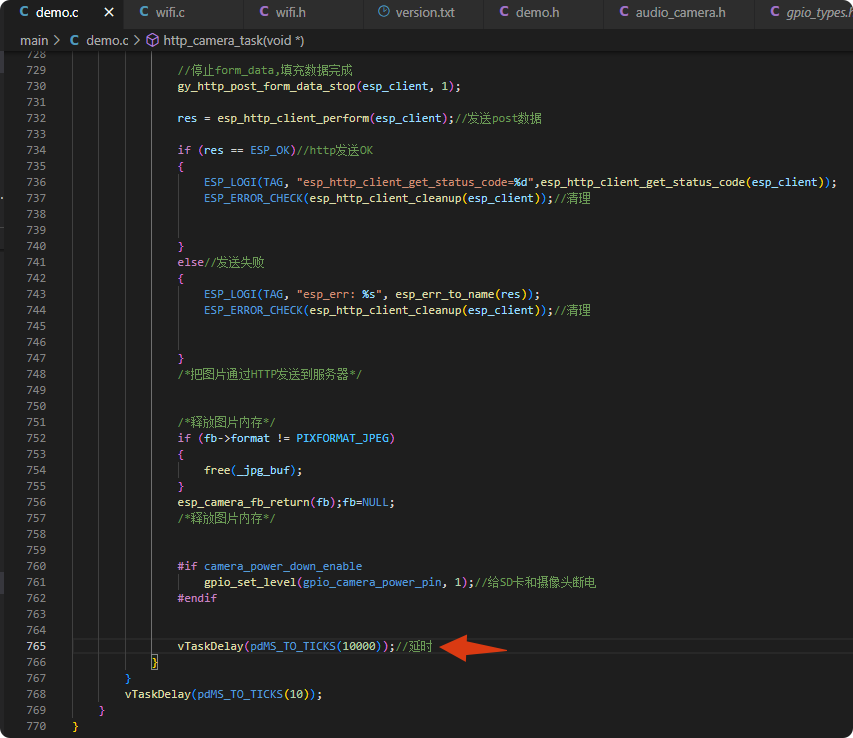

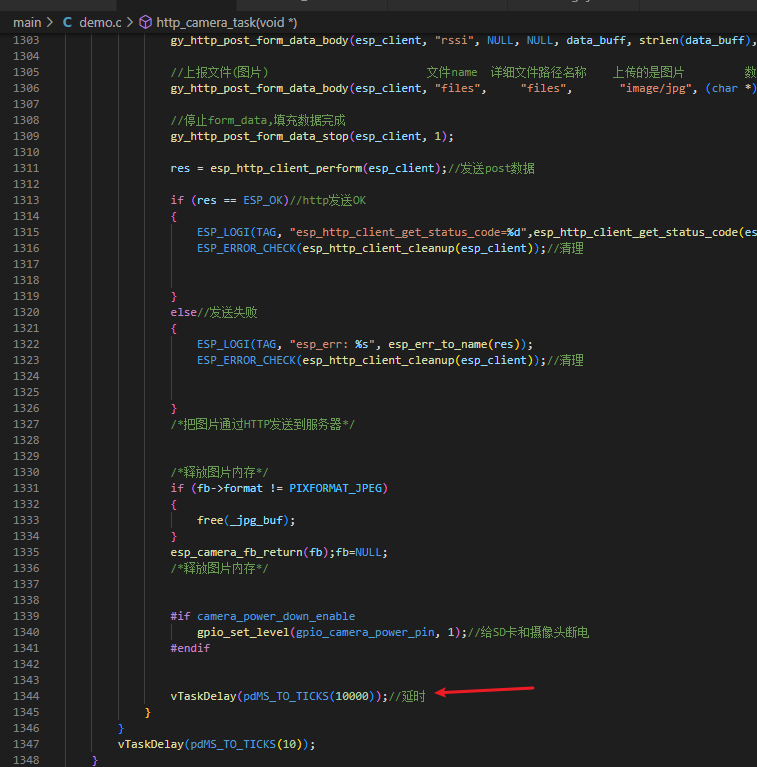

延时一段时间再拍照上传

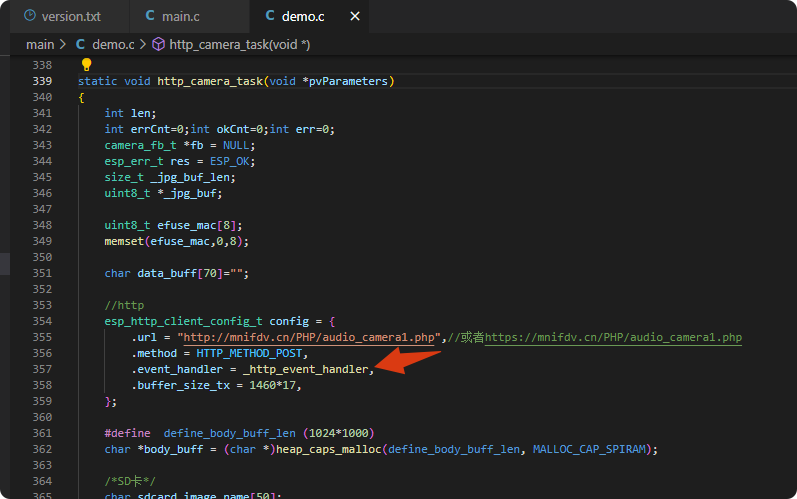

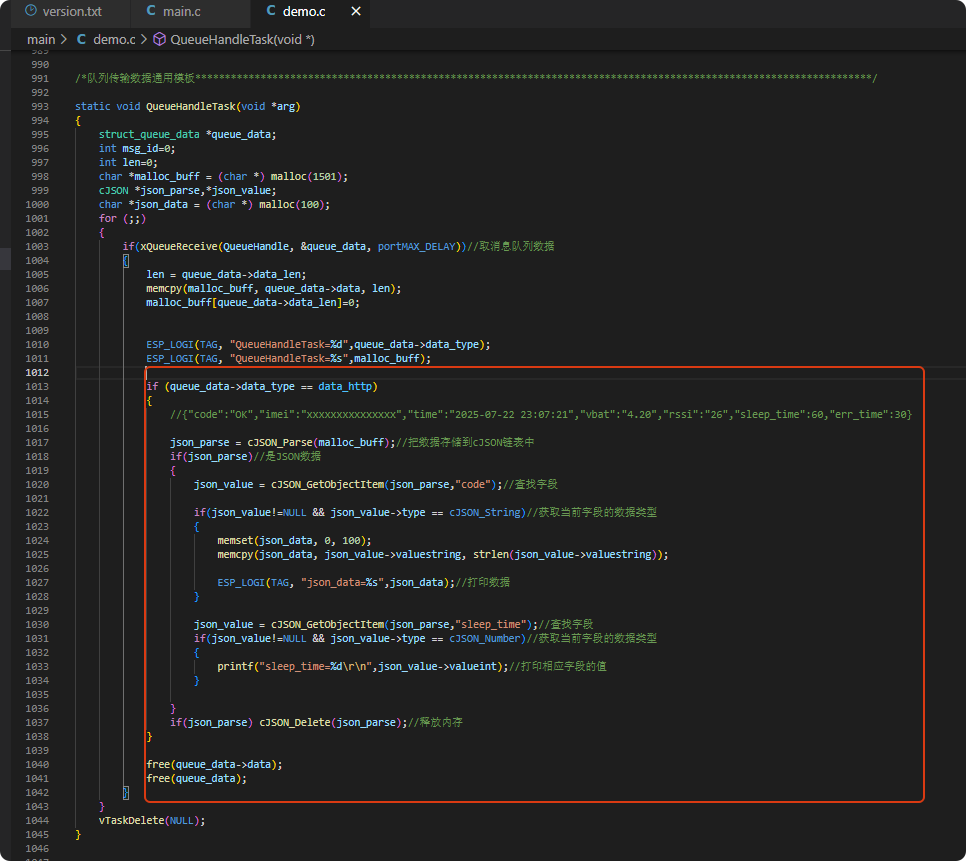

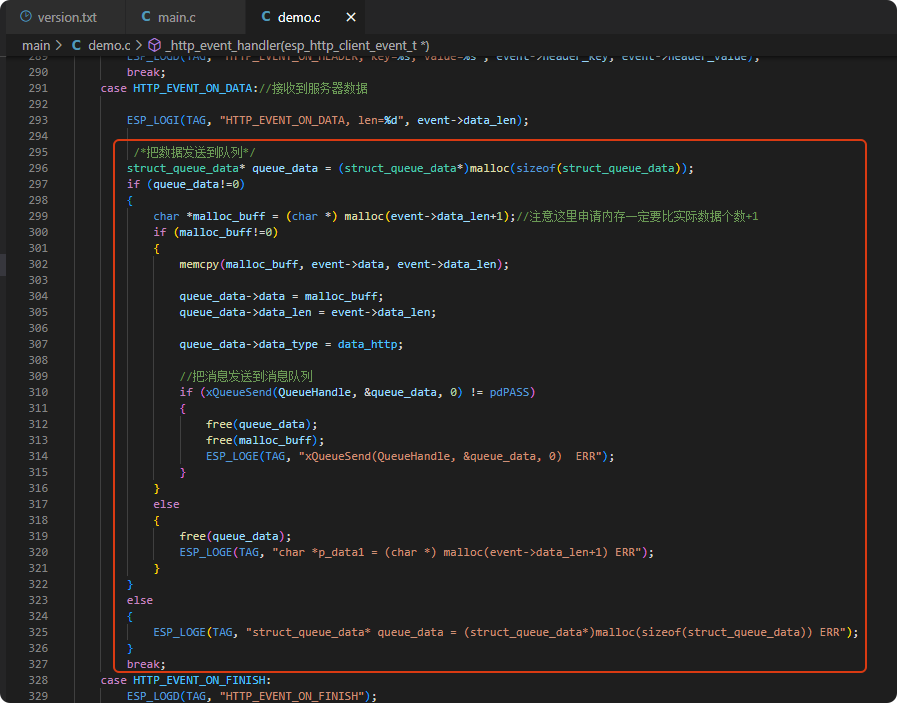

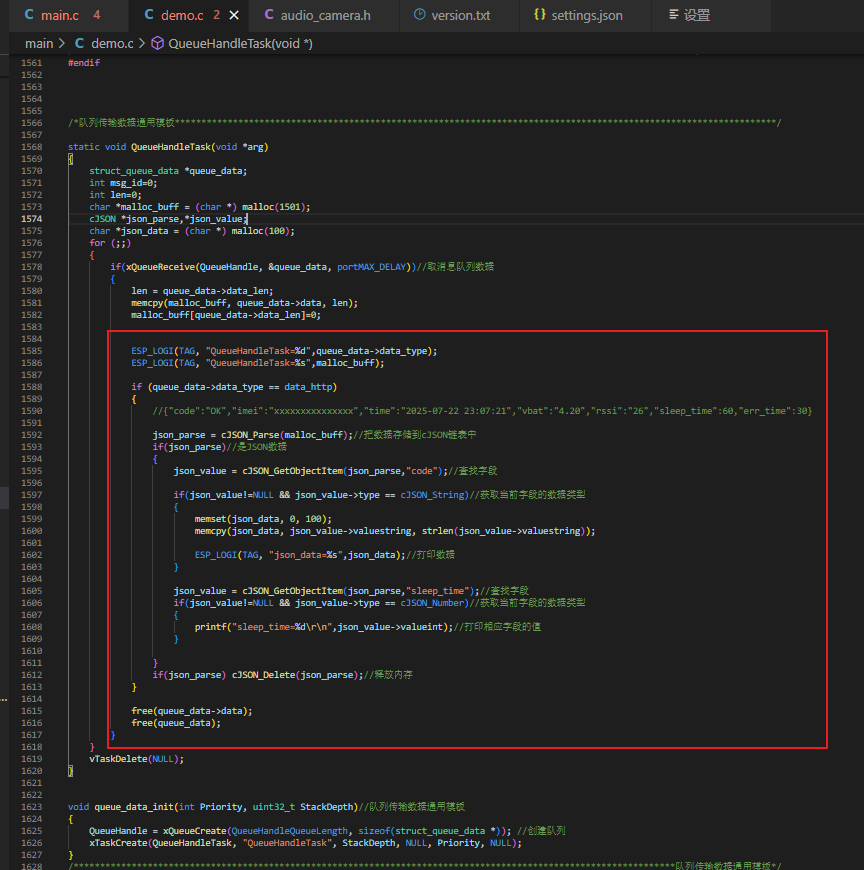

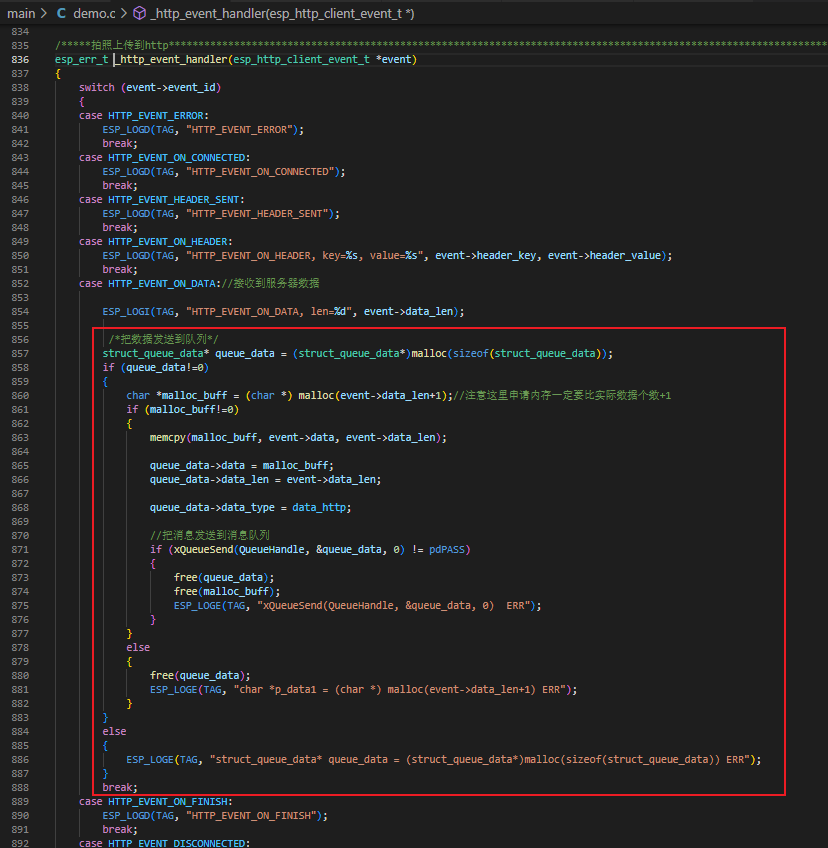

接收服务器返回的数据是在这里



只做了解析打印

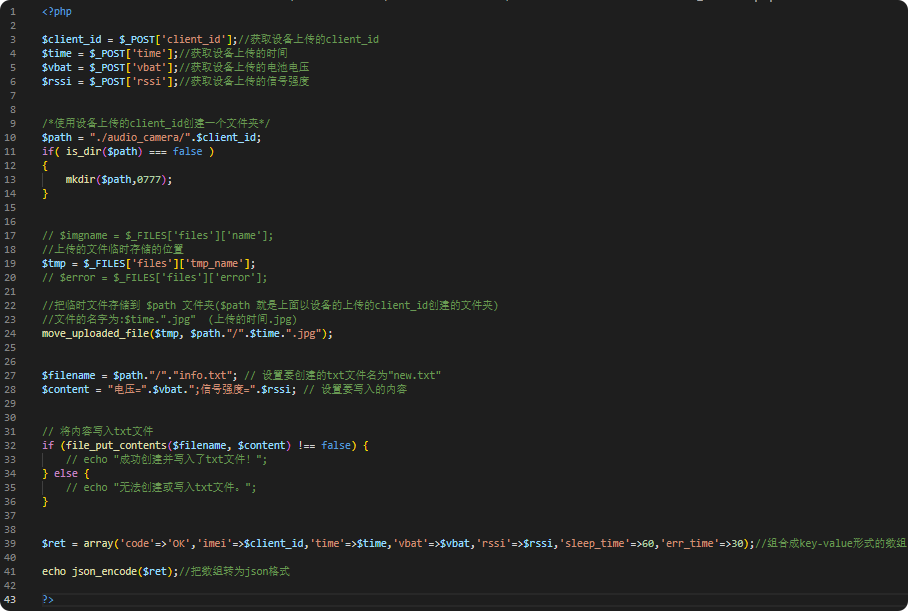

3, 服务器程序

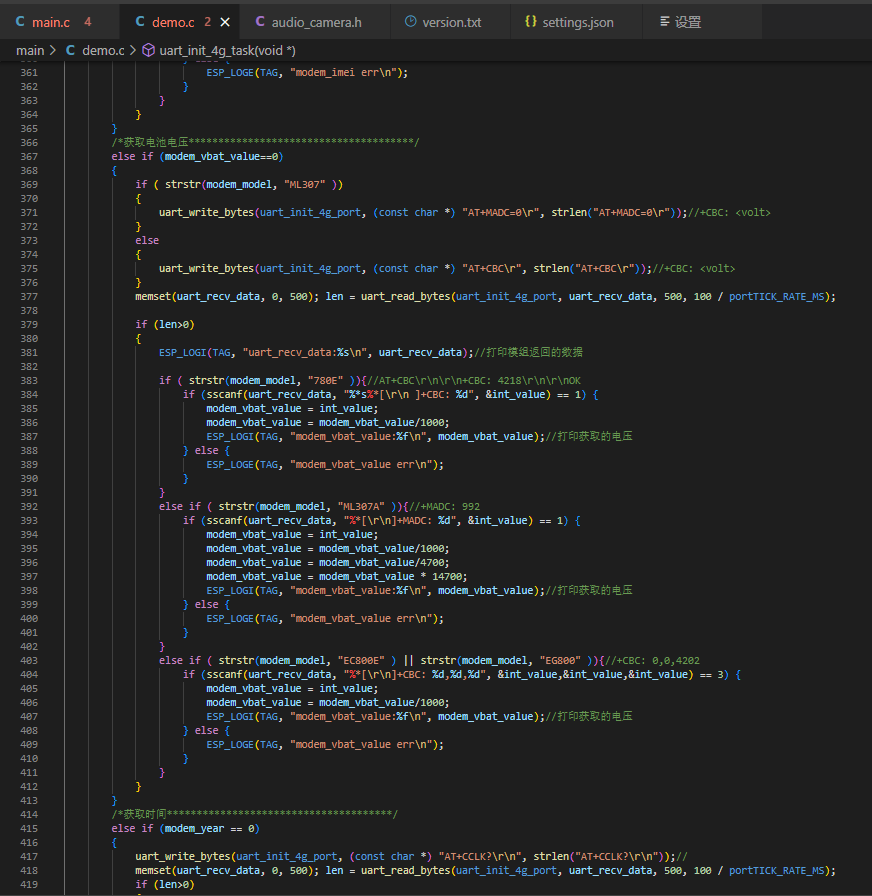

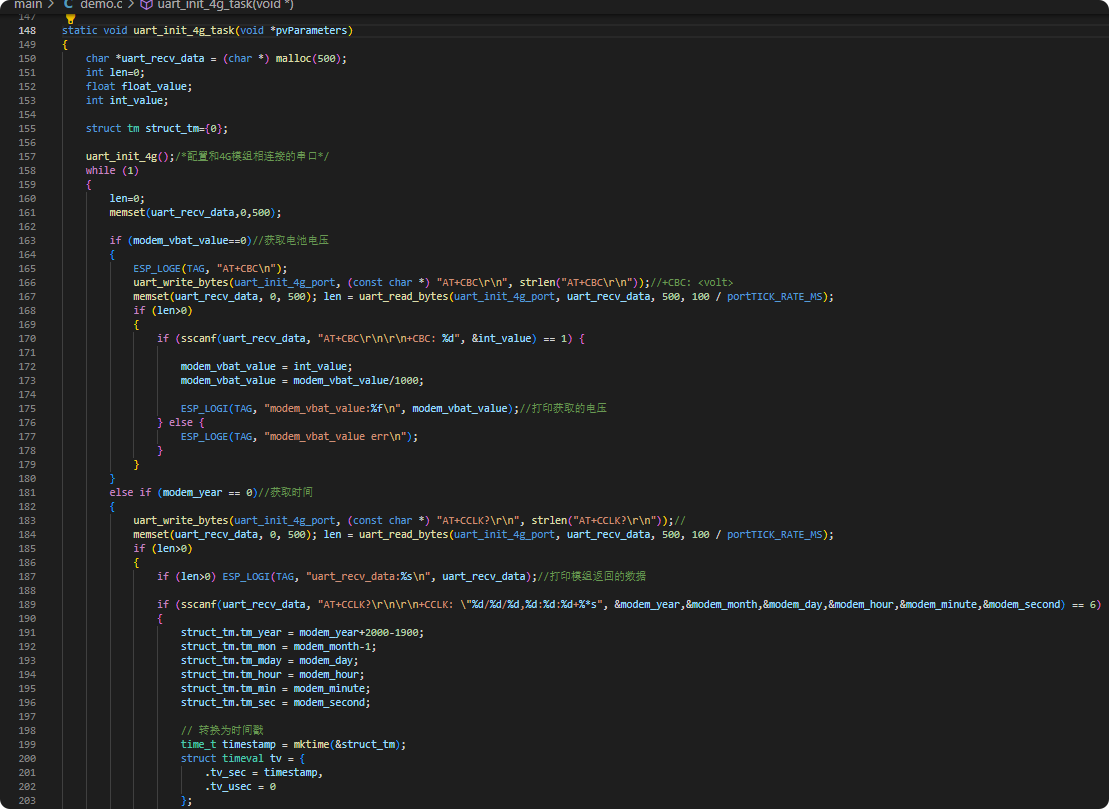

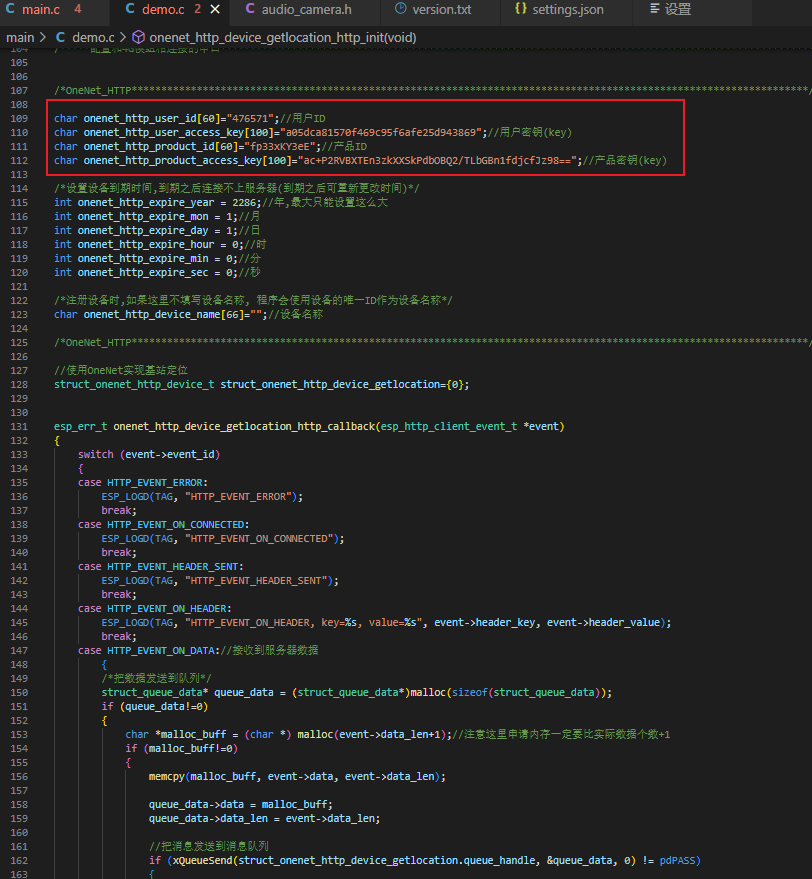

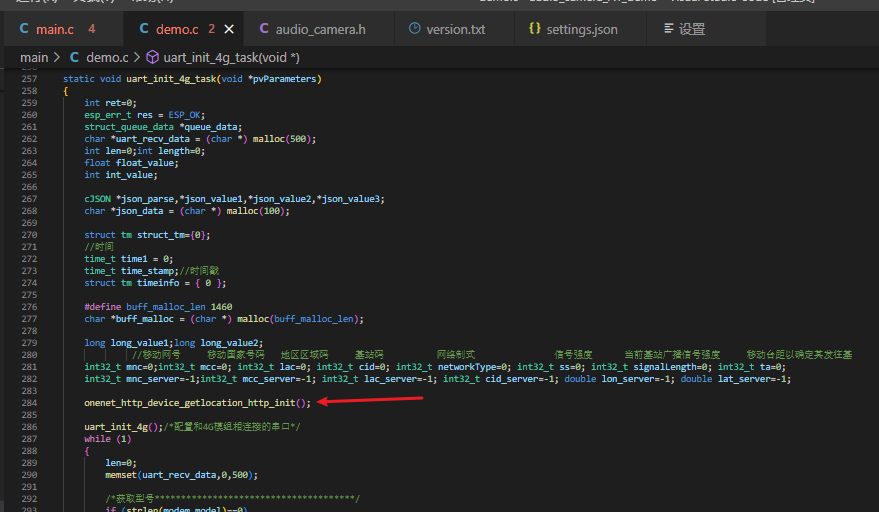

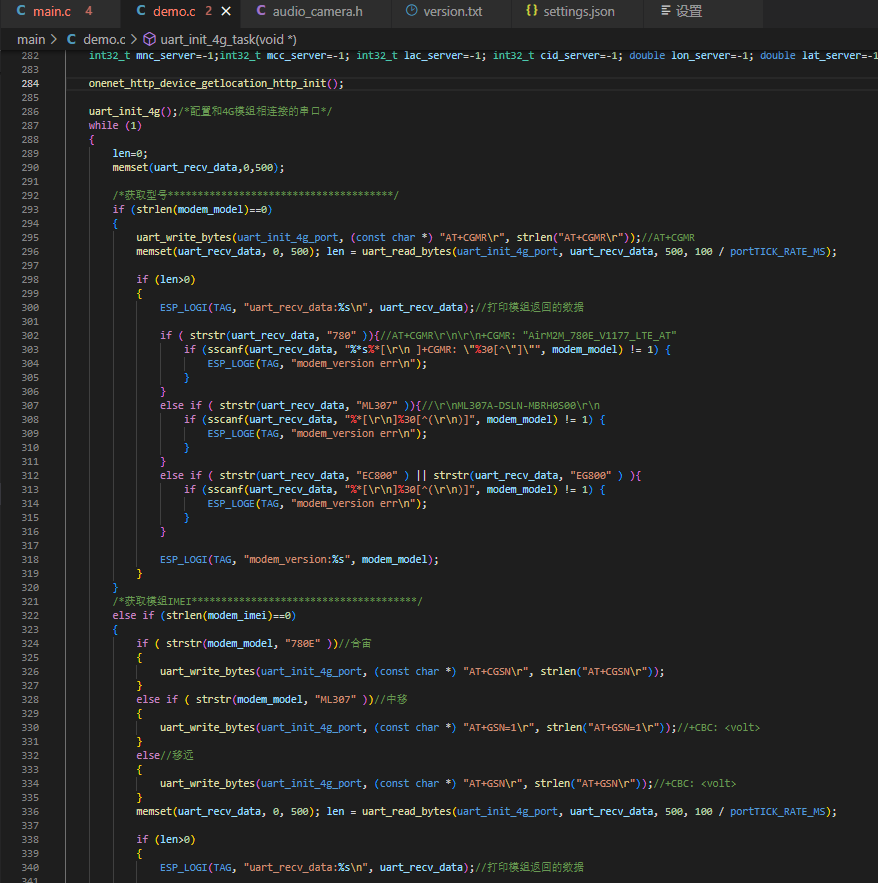

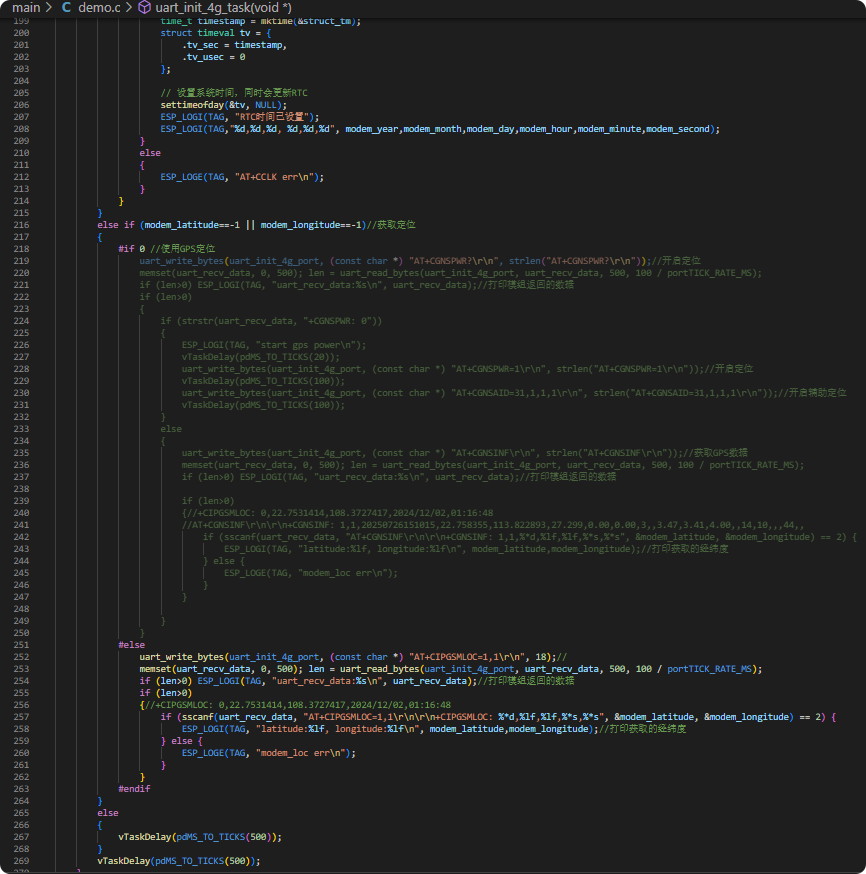

4, 获取4G模组供电电压,时间,基站定位位置

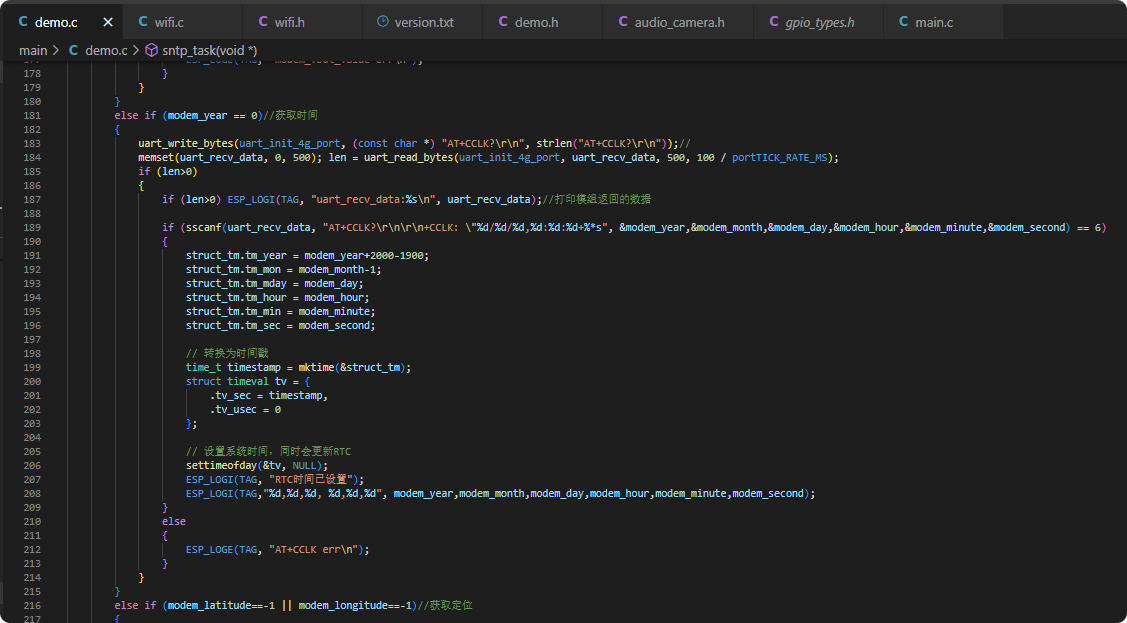

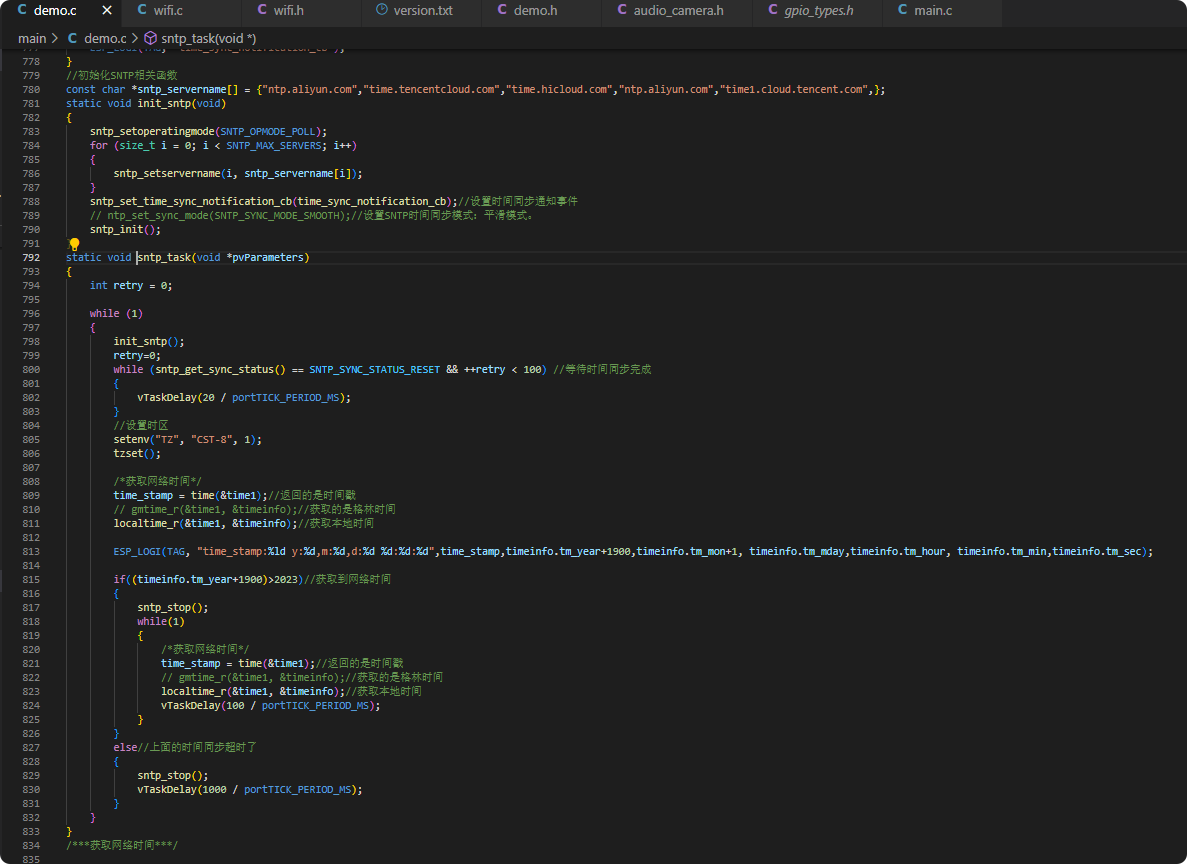

5,获取时间 SNTP

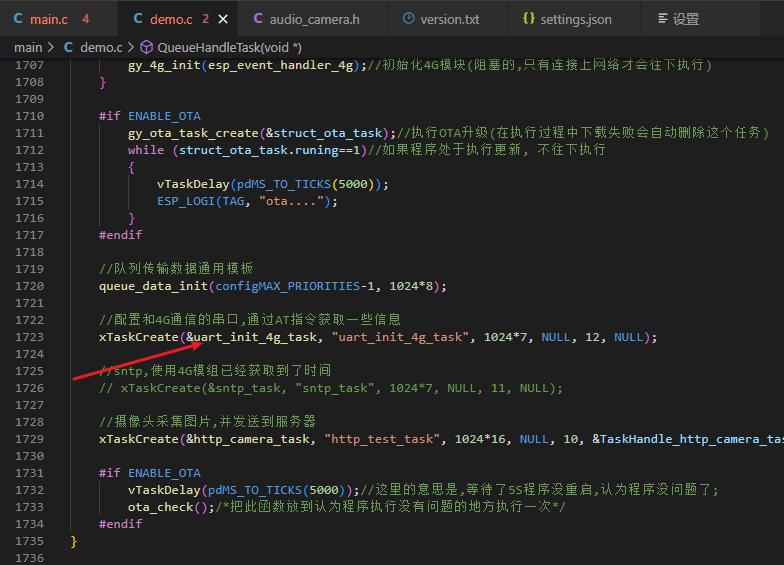

 注意: 在4G模组串口通信时也在获取时间,二者有一个获取到时间就不再获取

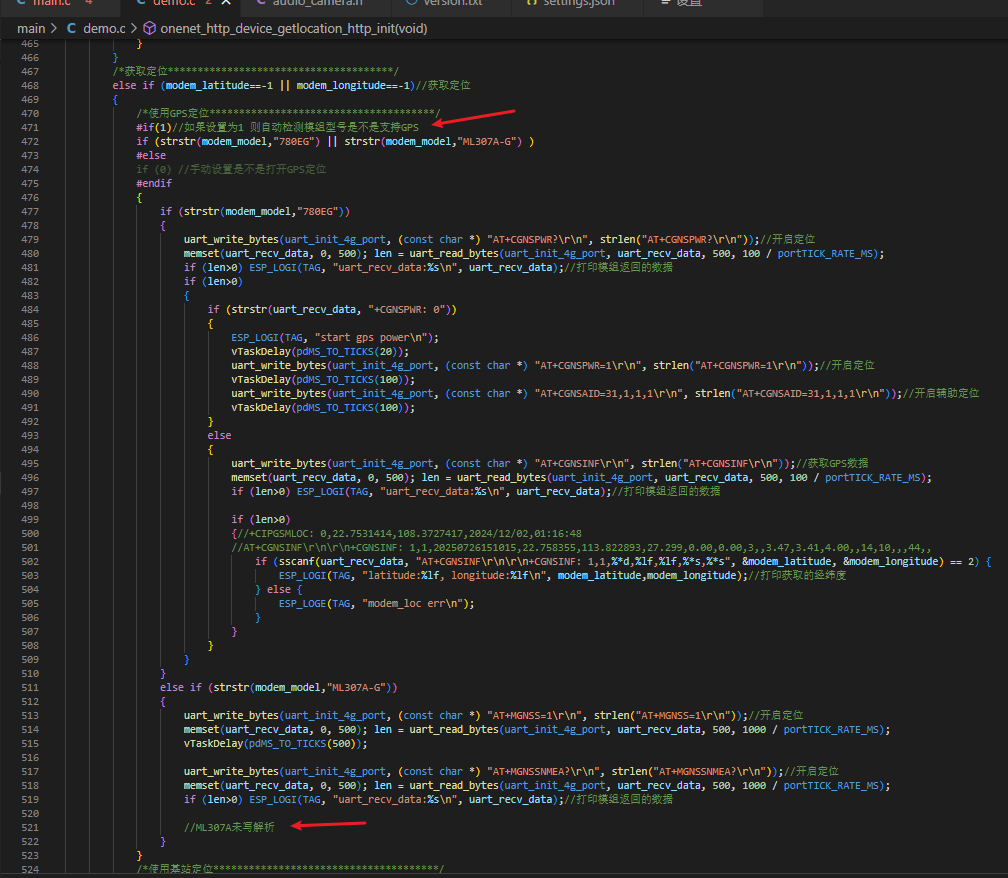

6,关于GPS定位

受到电路设计影响, 如果使用GPS功能需要接电池来提供充足的电!  或者在BAT引脚接稳定的3.6V左右的电源!

如果本司淘宝上没有支持GPS选择的套餐,说明还在优化电路,还不公开出售;  如果真的需要GPS功能的板子请联系客服;

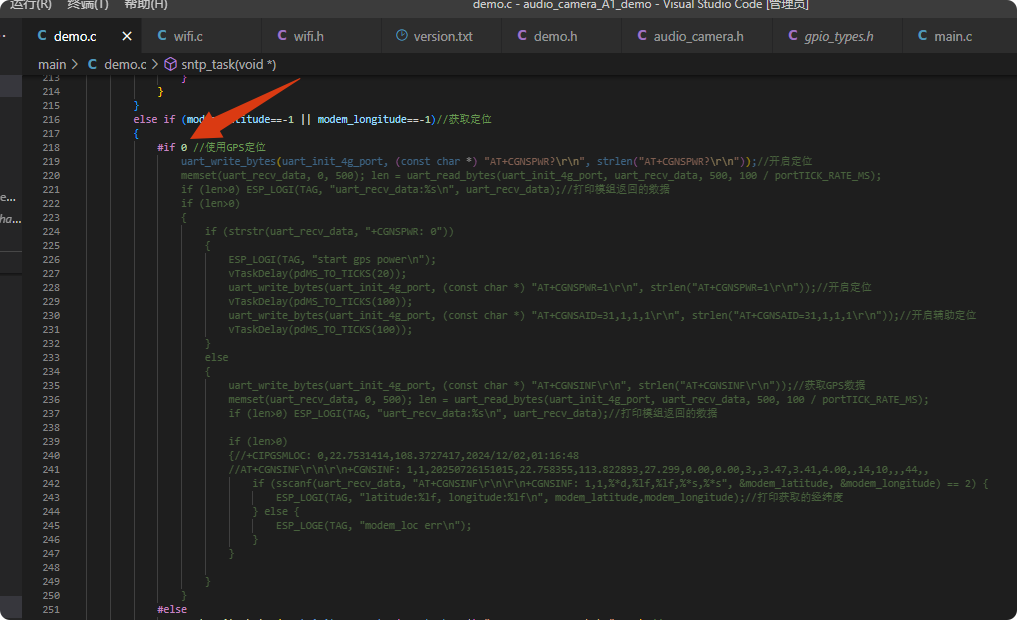

程序上需要把这里改为1,即可测试; 测试时记得把天线放到室外! 放到室外,不是窗户边!

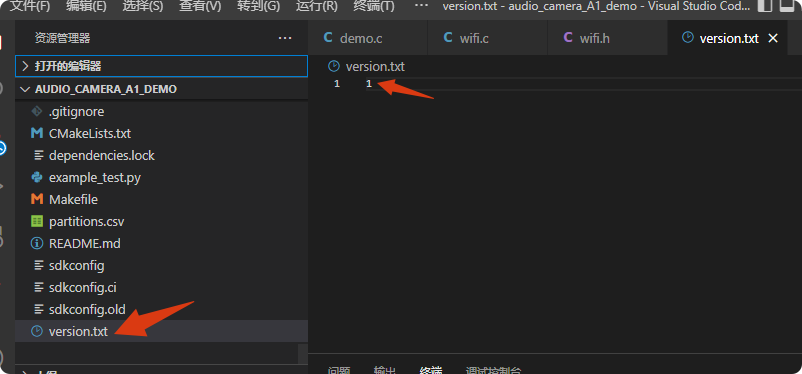

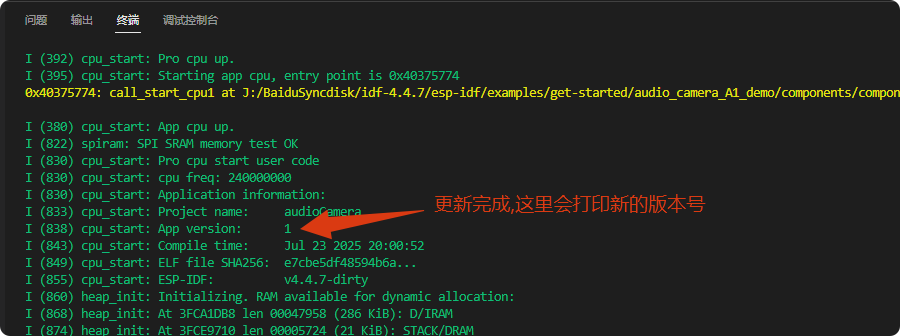

7,OTA升级

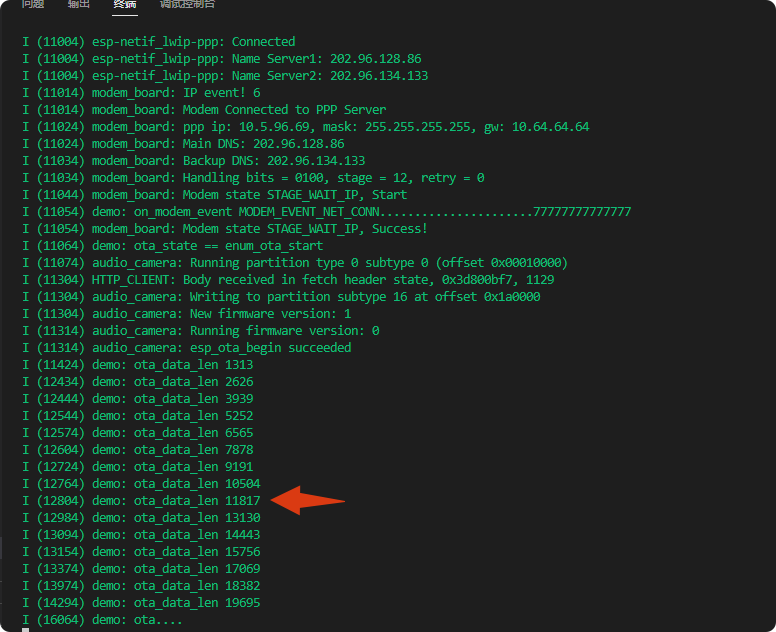

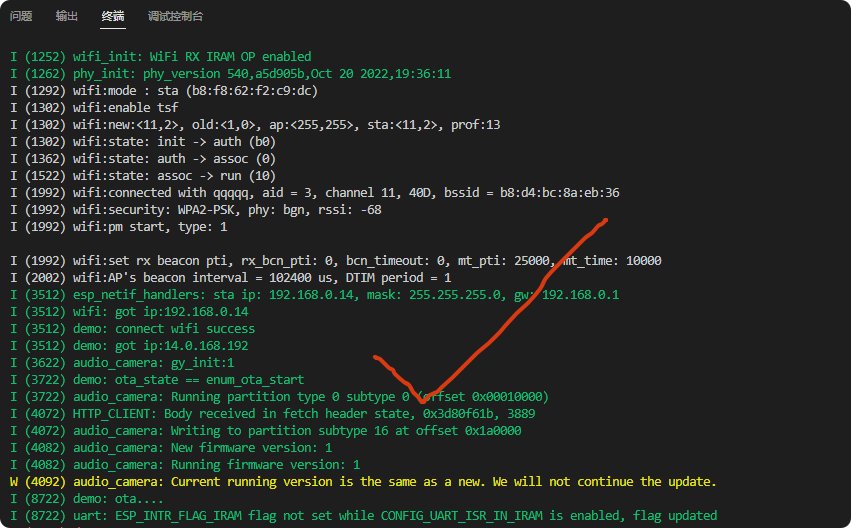

 如果想测试OTA功能,可以直接把这里改为别的数字,然后编译下载; 这边服务器上放了一个1的版本,版本不一样就会下载;



 不过下载比较慢,现在程序有800KB 多

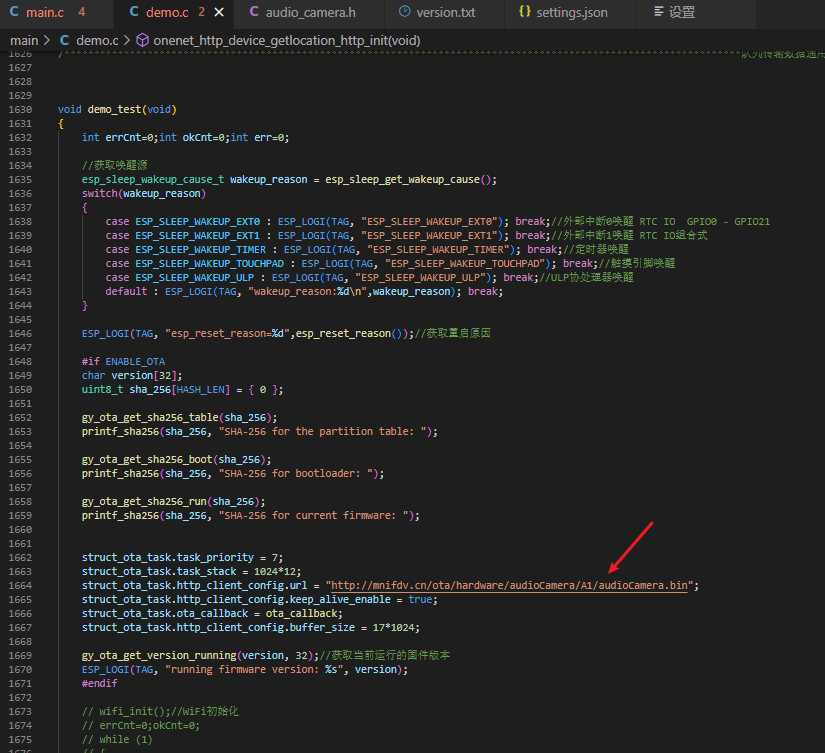

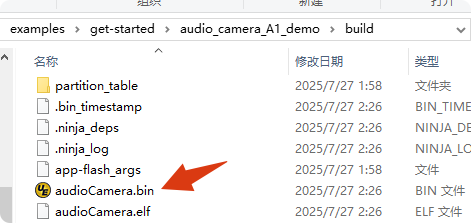

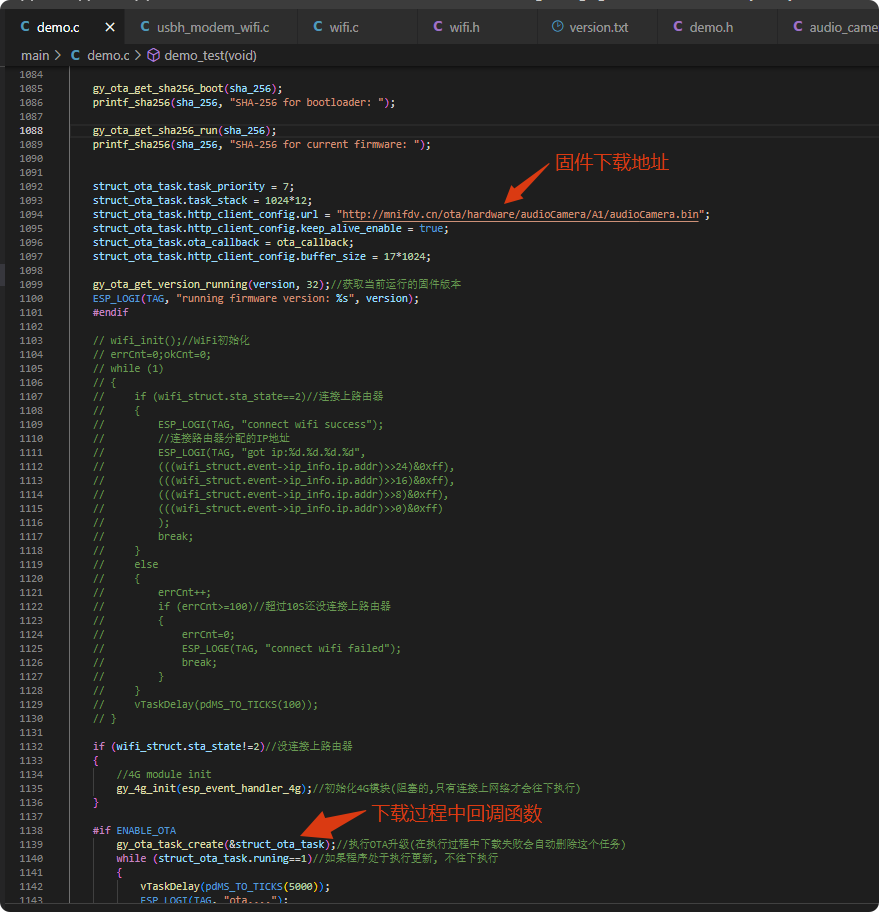

如果用户想在自己的服务器上测试OTA功能, 需要把这个文件(程序文件)放到服务器



改为自己的服务器下载地址

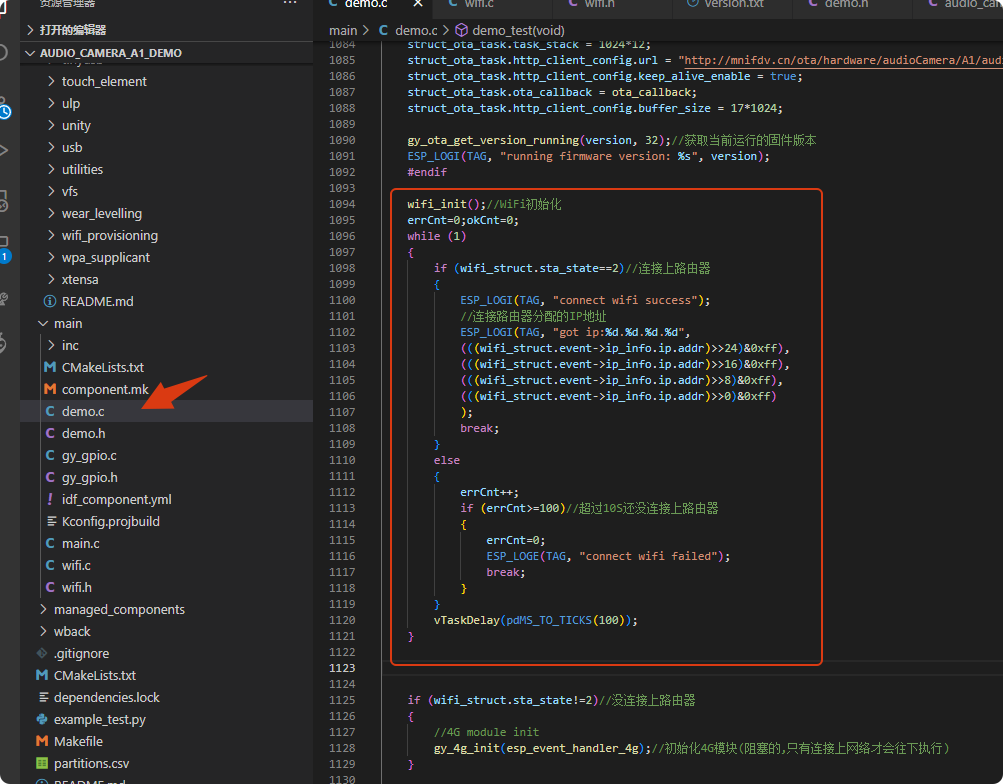

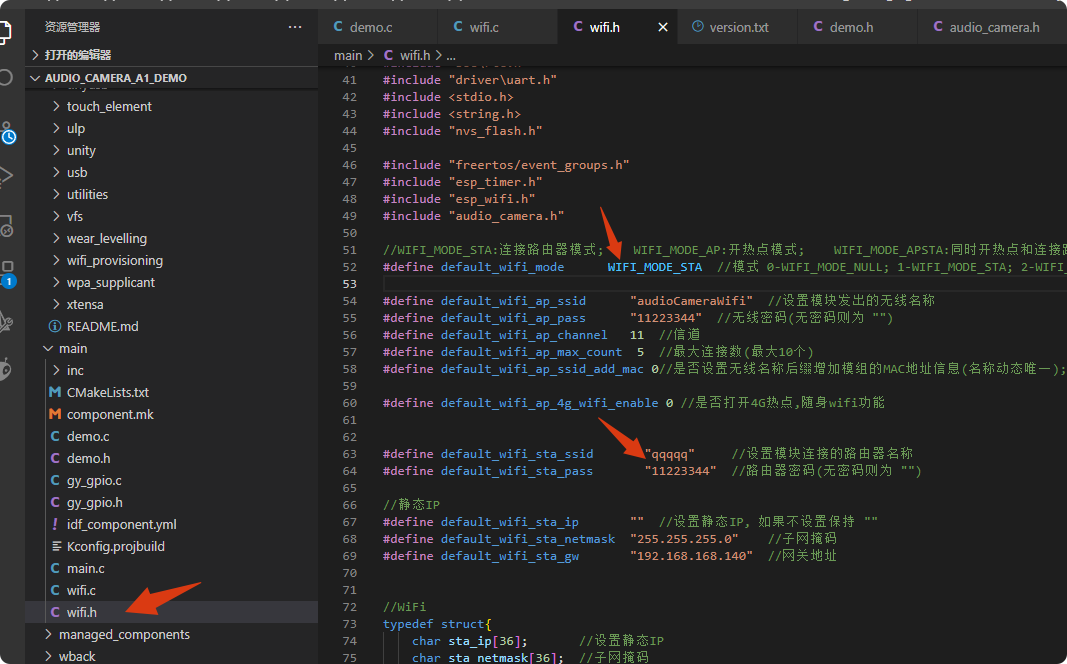

8,测试wifi 连接路由器

设置下



 把这里取消屏蔽,然后编译下载





8,测试wifi 连接路由器时 关于其它各种报错

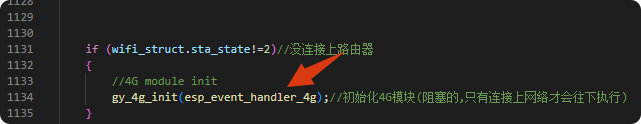

由于没有执行 gy_4g_init(esp_event_handler_4g); 所以没有给4G模组通电, 通过串口发送给4G模组AT指令的时候会获取不到;

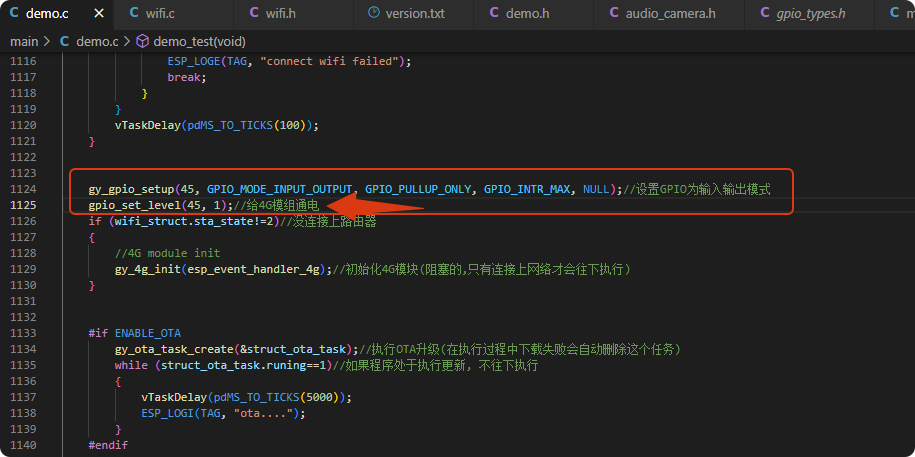

可以加上给4G模组通电的程序

gy_gpio_setup(45, GPIO_MODE_INPUT_OUTPUT, GPIO_PULLUP_ONLY, GPIO_INTR_MAX, NULL);//设置GPIO为输入输出模式

gpio_set_level(45, 1);//给4G模组通电

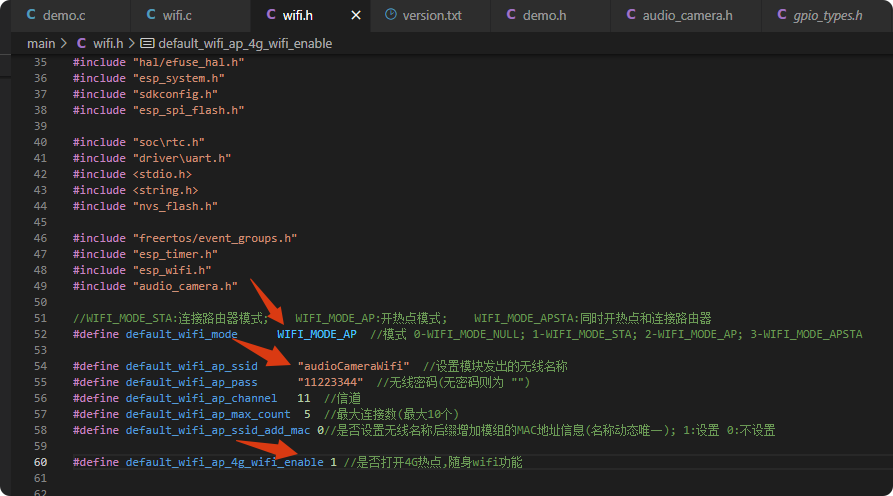

9,4G热点随身wifi功能

这个功能可以让其它设备连接这个设备的WiFi进行无线上网

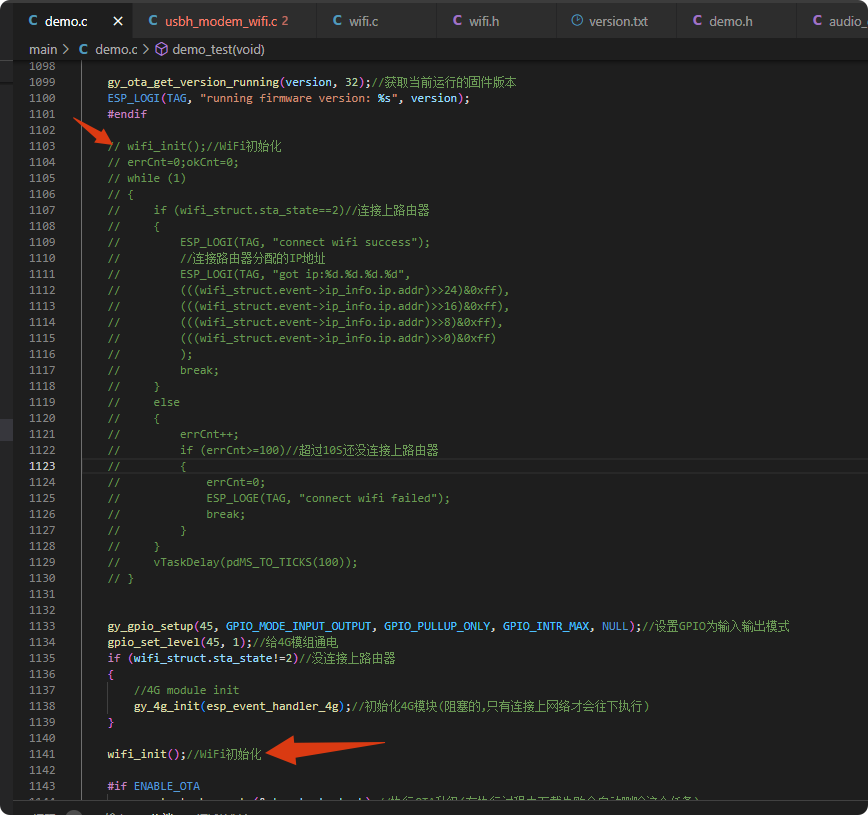

 把WiFi初始化放到4G初始化后面;

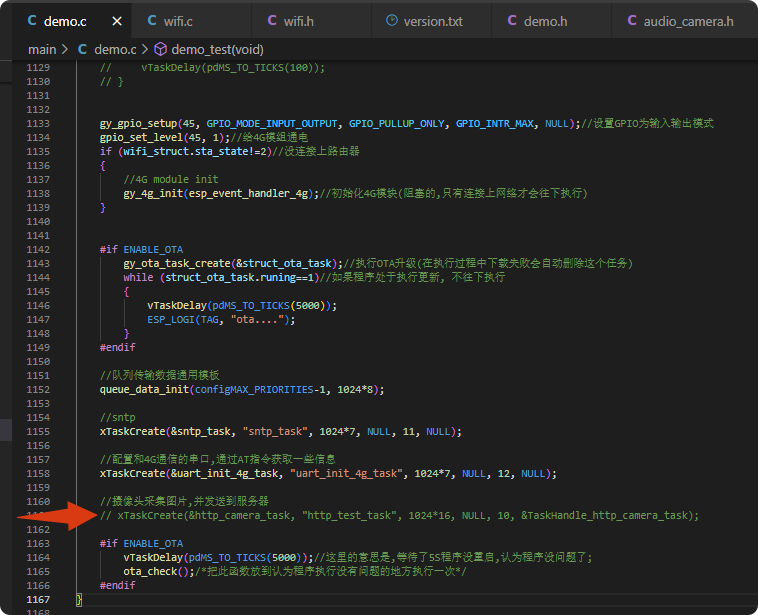

把这个上传图片屏蔽; 也可以不屏蔽, 只是在这个设备上传图片的时候网络会卡;

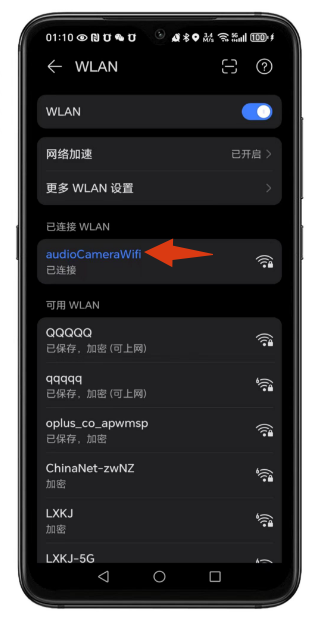

编译下载, 打开手机连接这个热点刷视频(注意注意, 尽量用自己的手机卡安装到板子上; 因为手机一刷视频流量用的多)

网速不快,手机刷视频会卡; 给其它设备用作上网简单通信可以;





















































.
