1-Air724UG(4G全网通GPRS)开发-硬件使用说明

<p><iframe name="ifd" src="https://mnifdv.cn/resource/cnblogs/LearnAir724UG" frameborder="0" scrolling="auto" width="100%" height="1500"></iframe></p>



模块简介

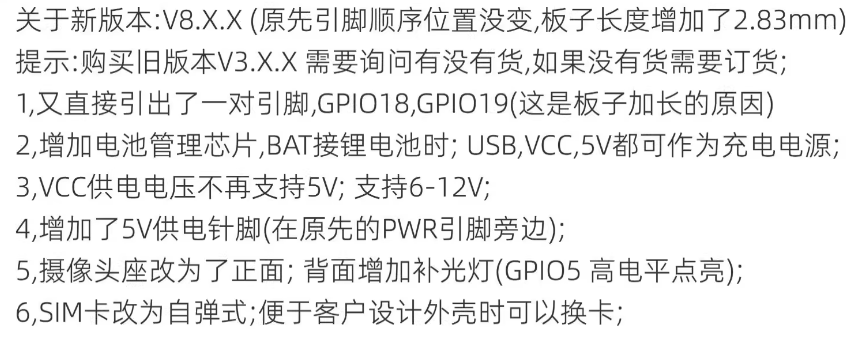

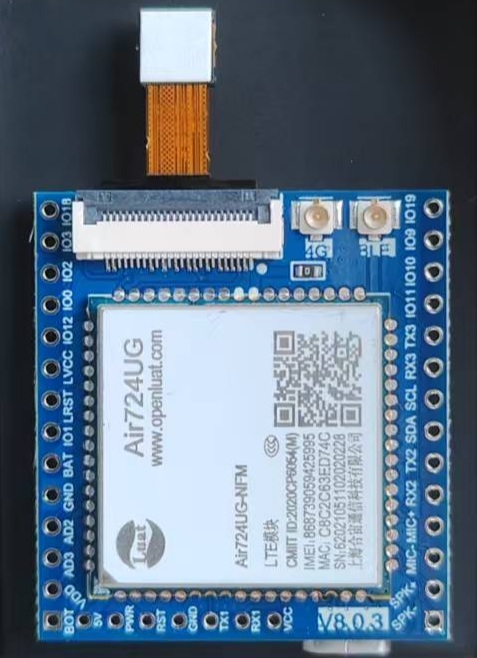

1.实物图

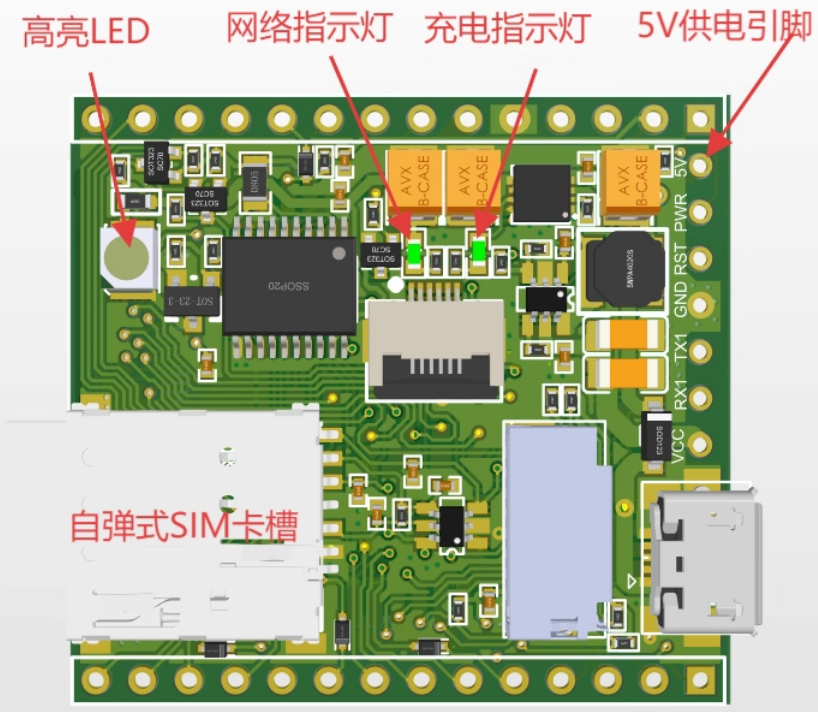

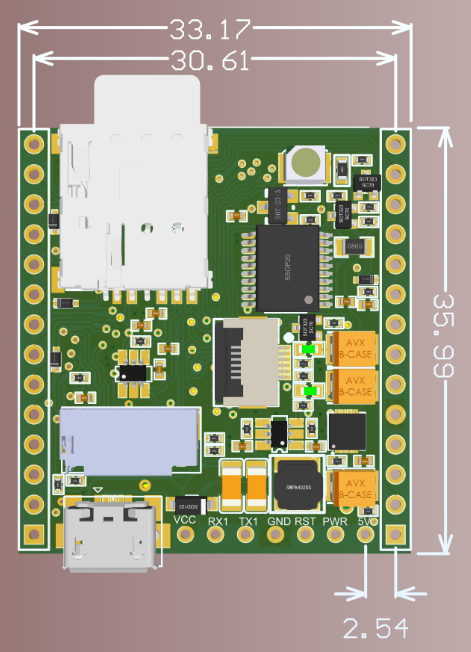

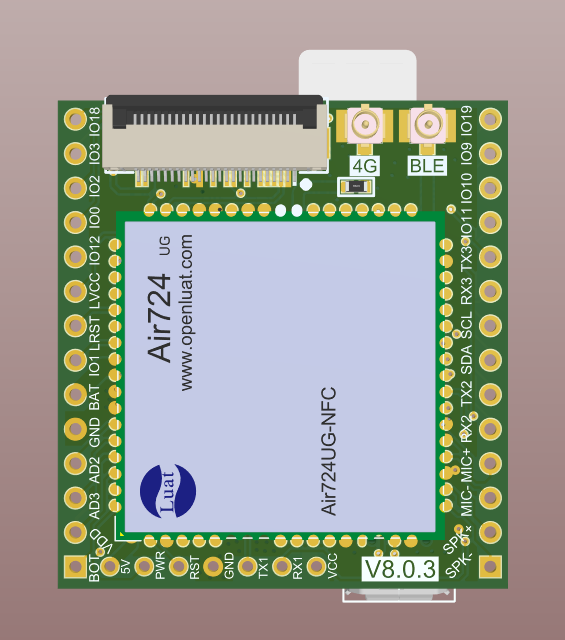

2.尺寸引脚图

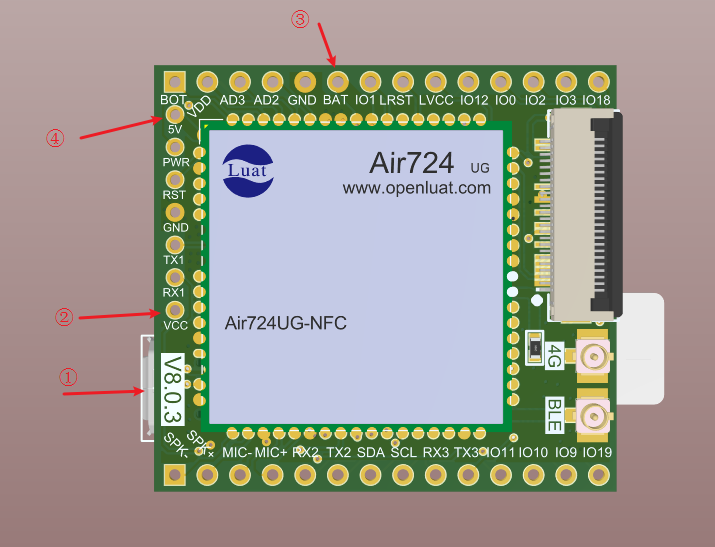

3.模块供电

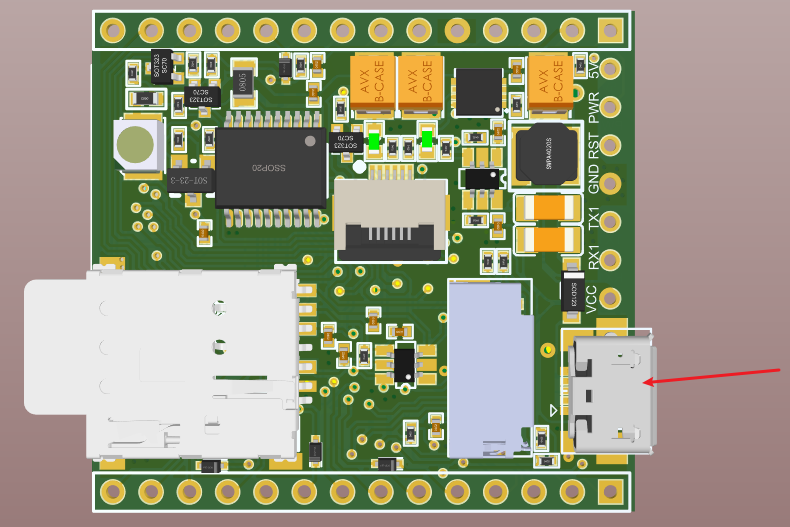

①:micro,usb接口供电

②:VCC供电(5V~18V)

③:VBAT供电(3.6V~4.3V)







4.AT指令通信

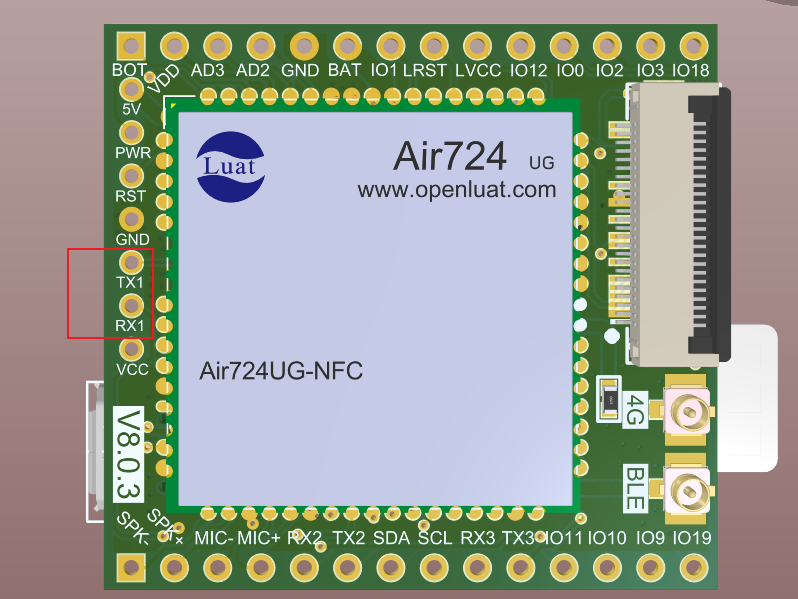

使用MCU和模块进行AT指令通信时,需要用到以下引脚;

RX1:模组串口AT指令接收数据引脚;

TX1:模组串口AT指令发送数据引脚;

RST:模组复位引脚;

PWR:模组开关机引脚(低电平有效);





5.模组二次开发只需USB口连接电脑实现供电下载调试



6.内存卡(SD卡)安装示意图

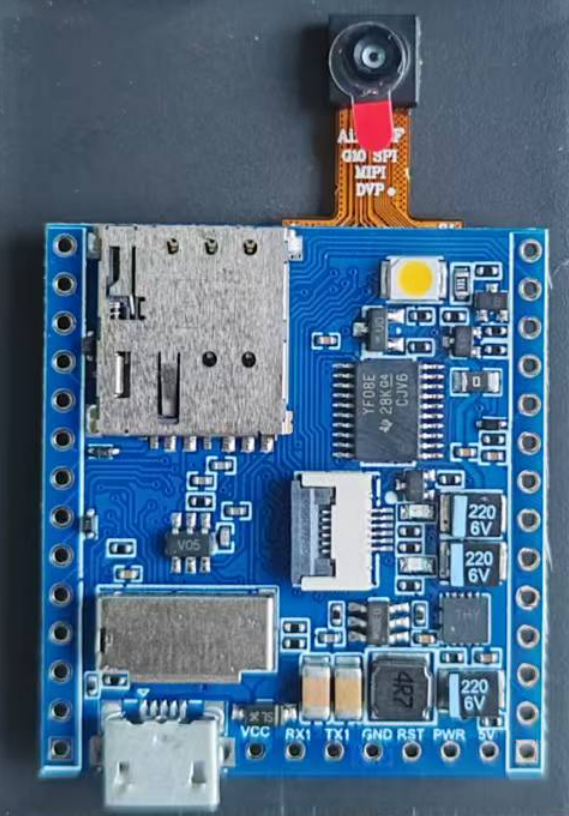

7.摄像头安装示意图





8.FFC/FPC连接器0.5MM 6P端子引脚说明

①-⑥依为:EAR_N,EAR_P,I2S2_SDAT_OUT, I2S2_BCK, I2S2_SDAT_IN, I2S2_LRCK





9.其它IO说明

BOOT:上电时短接到VDDIO,模块进入USB烧录程序模式;

VDDIO:输出1.8V;

ADC3,ADC2:ADC采集引脚(采集范围 0 - VBAT);

IO1:通用IO, LCD_DC(LCD数据命令选择), NET_STATUS(网络状态);

LRST:LCD复位引脚;

LVCC:LCD供电引脚;

IO12:通用IO(只能作为输入检测), SPI数据输入引脚(作为SPI使用时);

IO0:通用IO, LCD数据引脚(作为驱动LCD使用时);

IO2:通用IO, LCD时钟引脚(作为驱动LCD使用时);

IO3:通用IO, LCD片选引脚(作为驱动LCD使用时);

SPK+,SPK-: 喇叭接口(可直接驱动8欧姆喇叭);

MIC+,MIC-: 驻极体麦克风接口;

RX2,TX2: 串口2输入输出接口(已做电平转换,电压=VBAT);

SDA(GPIO15),SCL(GPIO14): 通用IO(已做电平转换,电压=VBAT);

RX3,TX3: 串口3输入输出接口(已做电平转换,电压=VBAT);

IO11:通用IO(已做电平转换,电压=VBAT), SPI数据输出引脚(作为SPI使用时);

IO10:通用IO(已做电平转换,电压=VBAT), SPI片选引脚(作为SPI使用时);

IO9:通用IO(已做电平转换,电压=VBAT), SPI时钟引脚(作为SPI使用时);
