SNAT DANT的原理的应用

一，SNAT 原理的应用



SNAT 应用环境∶局域网主机共享单个公网IP地址接入Internet



SNAT原理∶修改数据包的源地址。 SNAT转换前提条件∶



局域网各主机已正确设置IP地址、子网掩码、默认网关地址



命令：

  临时打开：

echo 1 >/proc/sys/net/ipv4/ip_forward

  永久打开：

vim /etc/ sysctl. conf

net. ipv4.ip_ forward = 1

sysctl -P

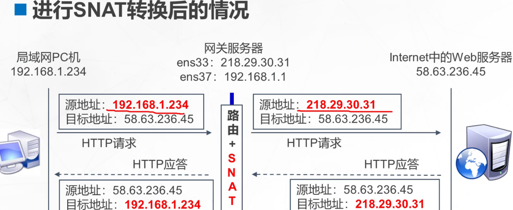

 SNAT转换

局域网PC封装源、如：目ip（源地址：192.168.100.77，目的地址：172.16.16.101），到达网关路由器，SNAT将源地址转换成唯一的一个公网ip，

此时源地址变成了公网ip172.16.16.254（eth0），再把数据包重新封装。当外网服务器收到，进行数据回复的时候。源目对调，源地址是web服务

器地址，目标地址是网关地址，找到网关路由之后，在网关路由中会有一个状态记录（局域网内或许不止一台主机访问外网），转发回去。

 转换公式：

1：iptables -t nat -A POSTROUTING -s 192.168.80.0/24 -o ens33 -i SNAT --to 12.0.0.1

2：iptables -t nat -A POSTROUTING -s 192.168.80.0/24 -o ens33 -j SNAT --to-source 12.0.0.1-12.0.0.10

二，DANT的原理的应用

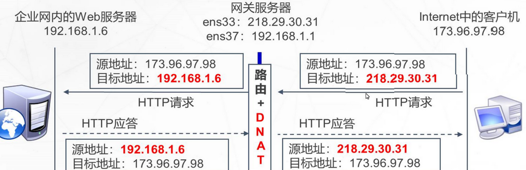

工作原理如图：



转换前置条件

网关的外网地址有正确的DNS解析记录

Linux网关开启IP路由转发

 vim /etc/sysctl.conf

net.ipv4.ip_forward = 1

sysct1 -p

DNAT转换1：

发布内网的Web服务

iptables -t nat -A PREROUTING -i ens33 -d 12.0.0.1 -p tcp--dport 80 -j DNAT --to 192.168.80.11



iptables -t nat -A PREROUTING -i ens33 -p tcp --dport 80-j DNAT --to 192.168.80.11-192.168.80.20

（入站   外网网卡  外网ip 内网服务器ip）

DNAT转换2：

发布时修改目标端口

iptables-t nat -A PREROUTING -i ens33 -d 12.0.0.1 -p tcp--dport 250-jDNAT --to 192.168.80.11:22

在外网环境中使用SSH测试

ssh -p 250 root@12.0.0.1



yum -y install net-tools

ifconfig ens33



防火墙规则的备份和还原

导出：

iptables-save > /opt/ipt.txt

导入：

iptables-restore < /opt/ipt.txt





iptables-save >/etc/sysconfig/iptables

（将iptables规则文件保存在 /etc/sysconfig/iptables 中，iptables服务启动时会自动还原规则）

systemctl stop iptables

（停止iptables服务会清空掉所有表的规则）

systemctl start iptables

（启动iptables服务会自动还原/etc/sysconfig/iptables 中的规则）
