OSPF路由协议

1·路由协议概述

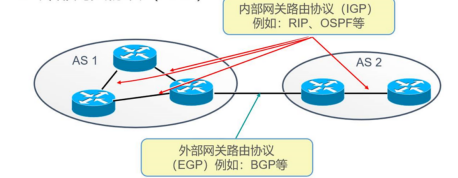

内部网关协议和外部网关协议

    ·自治系统（AS）

    ·内部网关协议（IGP）

    ·外部网关协议（EGP)



OSPF是链路状态路由协议











2·ospf工作过程

·邻居列表　　

·链路状态数据库

·路由表















3·ospf基本概念

ospf区域

    ·为了适应大型的网络，ospf在as内划分多个区域

    ·每个ospf路由器只维护所在区域的完整链路状态信息

区域ID

    ·区域ID可以表示成一个十进制的数字

    ·也可以表示一个IP（32位的公网IP地址）

骨干区域Area 0

    ·负责区域间路由信息传播

非骨干区域



 Router ID

    ·ospf区域内唯一标识路由器的IP地址

Router ID选取规则

    ·选取路由器loopback接口上数值最高的IP地址

    ·如果没有loopback接口，在物理端口中选取IP地址最高的

    ·也可以使用router-id命令指定Router ID

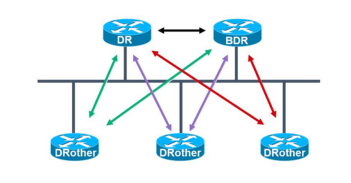

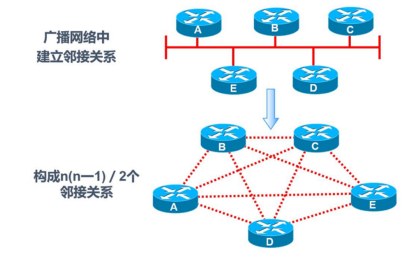

DR和BDR



 指定路由器（DR）

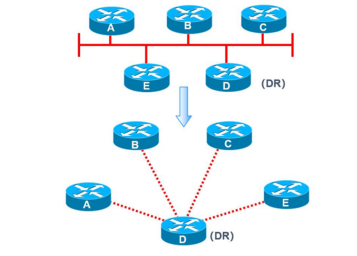

 其他路由器只和DR及BDR形成邻接关系



 DR和BDR的选举方法

    ·自动选举DR和BDR

          `网段上Router id最大的路由器将被选举位DR，第二大为BDR

    ·手工选举DR和BDR

          ·优先级范围0~255，数值越大，优先级越高，默认为1

          ·如果优先级相同，则比较router id

          ·如果路由器的优先级被设置为0，它将不参与DR和BDR的选举

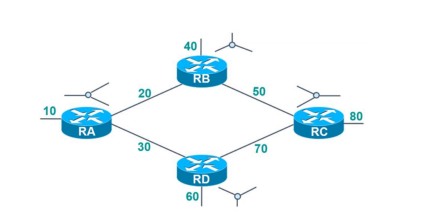

ospf的度量值为COST

    ·COST=10^8/BW

    ·最短路径是基于接口指定的代价计算的





　　

4·ospf数据包类型

OSPF数据包

    ·承载IP数据包内，使用协议号89

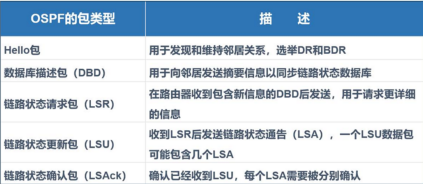

OSPF的包类型







5·OSPF的网络类型

OSPF将网络划分为四种类型

    ·点到点网络

    ·广播多路访问网络

    ·非广播多路访问网络

    ·点到多点网络

6·OSPF的应用环境

从以下几方面考虑OSPF的使用

    ·网络规模

    ·网络拓扑

    ·其他特殊要求

    ·路由器自身要求

OSPF的特点

    ·可适应大规模网络

    ·路由变化收敛速度快

    ·无路由坏

    ·支持变长子网掩码VLSM

    ·支持区域划分

    ·支持以组播地址发送协议报

OSPF与RIP的比较

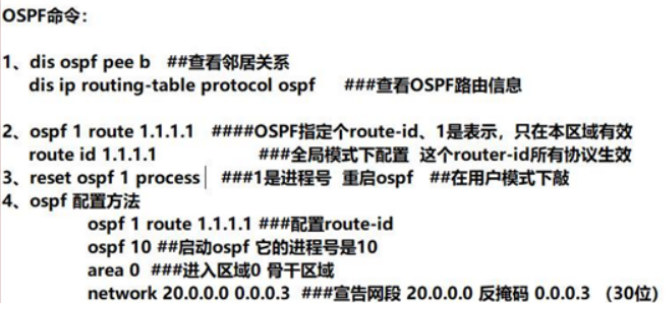

7·OSPF基本命令
