Vlan与三层交换机

一、Vlan的概念及优势

    •分割广播域

             ·物理分割

             ·逻辑分割

     •分割广播域

             ·控制广播

             ·增强网络安全性

             ·简化网络管理

二、Vlan的种类

    •静态VLAN

             ·基于端口划分静态VLAN

    •动态VLAN

           ·基于MAC地址划分动态VLAN

三、静态Vlan的配置

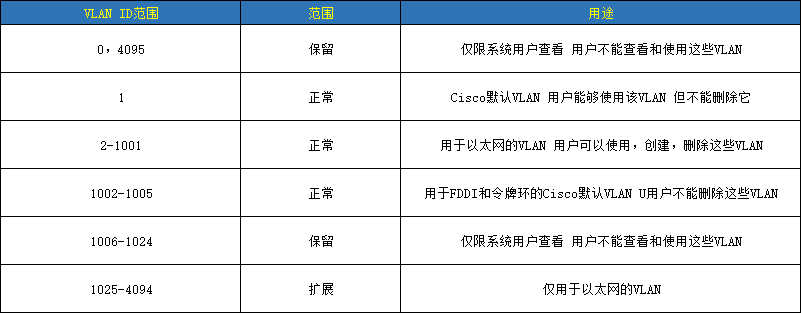

    •VLAN的范围

     •配置

[Huawei]vlan bat 10（创建vlan 10）

[Huawei]interface vlan 10 （进入VLAN 10）

[Huawei]ip address 172.16.10.1 24（设置VLAN 10的IP为172.16.10.1，掩码为24位）



 四、Trunk介绍与配置

    •Trunk的作用

             ·为每一条VLAN提供一条链路



               ·只使用一条链路，且通过标识来区分不同VLAN的数据







       •Trunk配置案例









sw4

system-view

vlan bat 10

int e0/0/1

port link-type trunk

port trunk allow-pass vlan 10

undo shutdown

sw5

system-view

vlan bat 20

int e0/0/1

port link-type trunk

port trunk allow-pass vlan 20

undo shutdown



五、三层交换机转发原理

    •三层交换技术

             ·使用三层交换技术实现VLAN间通信

             ·三层交换=二层交换+三层转发
