实验二 结构化分析与设计
| 博客班级 | 计算机18级 |
|---|---|
| 作业要求 | 要求 |
| 作业目标 | 设计一个教材购销系统 |
| 学号 | 3180701213 |
| 一.实验目的 | |
| （1）掌握结构化的需求分析方法； |
（2）掌握分层数据流图的绘制、数据字典和加工说明的编制；
（3）掌握数据流图映射为软件结构图的方法；
（4）掌握需求说明书和设计说明。书的主要内容，学习软件需求说明书和设计说明书的编写；
（5）掌握测试的基本方法。
二.实验内容
（1）参考一个熟悉的系统，如，机票预订系统/教材订购系统/ATM自动取款机，讨论其用户需求、系统需求和业务需求；
（2）绘制系统的分层数据流图，并给出数据字典；
（3）将系统的分层数据流图映射为软件结构图，绘制软件结构图；
（4）为关键模块进行详细设计，如绘制关键模块的流程图；
（5）实现系统部分功能并测试。
【实例1】机票预订系统
参考：
（1）携程网：https://flights.ctrip.com/international/search/domestic
（2）去哪儿：https://www.qunar.com/?ex_track=auto_4e0d874a
为了方便旅客，某航空公司拟开发一个机票预定系统。旅行社把预定机票的旅客信息（姓名、性别、工作单位、身份证号码、旅行
时间、旅行目的地等）输入该系统，系统为旅客安排航班，旅客在飞机起飞前一天凭取票通知和账单交款取票，系统核对无误即印出
机票给顾客
【实例2】教材订购系统
销售系统的工作过程为：首先由教师或学生提交购书单，经教材发行人员审核是有效购书单后，开发票、登记并返给教师或学生领
书单，教师或学生即可去书库领书。
采购系统的主要工作过程为：若是脱销教材，则登记缺书，发缺书单给书库采购人员；一旦新书入库后，即发进书单通知给教材发
行人员。
【实例3】图书管理系统
三.实验步骤
（1）复习结构化的分析与设计方法的主要过程；
（2）讨论系统存在的用户角色、工作流等；
（3）对关键功能绘制数据流图，给出数据字典，并反复讨论数据流的合理性；
（4）对应数据流图，设计系统的功能结构图，关键模块的流程图；
（5）选择对应的结构化程序设计语言，实现并测试部分功能模块
教材购销系统
复习结构化的分析与设计方法的主要过程
1>结构化分析方法步骤
①分析当前的情况，做出反映当前物理模型的DFD；
②推导出等价的逻辑模型的DFD；
③设计新的逻辑系统，生成数据字典和基元描述；
④建立人机接口，提出可供选择的目标系统物理模型的DFD；
⑤确定各种方案的成本和风险等级，据此对各种方案进行分析；
⑥选择一种方案；
⑦建立完整的需求规约。
2>结构设计化方法步骤
①评审和细化数据流图；
②确定数据流图的类型；
③把数据流图映射到软件模块结构，设计出模块结构的上层；
④基于数据流图逐步分解高层模块，设计中下层模块；
⑤对模块结构进行优化，得到更为合理的软件结构；
⑥描述模块接口。
用户角色：
教师或学生，教材发行人员，书库采购人员
工作流：
购书单，领书单，审核信息，缺书通知，不合格的购书单，进书通知，缺书单
需求分析
用户需求：本系统应该能添加新的教材订单,系统能通知采购人员采购图书,系统能给采购人员需要采购的图书的信息,系统还应该告诉教材发行人员有哪些图书新订购了。
业务需求：系统可以增加新的购书单，系统能删除购书单，系统能
查询和输入领书单，系统能处理订书单，系统能查询库存和进书单
功能需求：该系统应该主要具有三个方面的功能：订购管理，采购管理和销售管理。同时订购管理中的功能主要有订购教材，查询订书单，删除订书单，查询领书单，订购教材。采购管理系统主要功能包括：查询缺书单，输入进书单。销售管理主要功能为：查询库存，查询进书单，处理订购单，输入销售信息。
数据流图

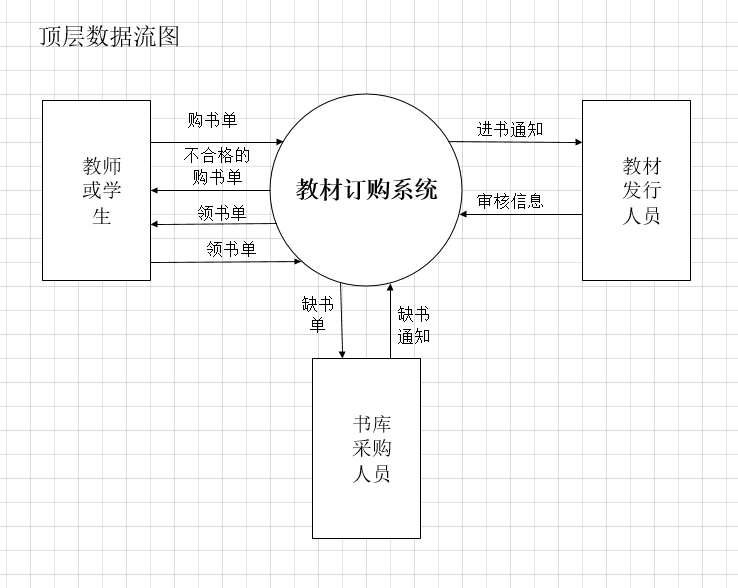

1层数据流图
数据字典

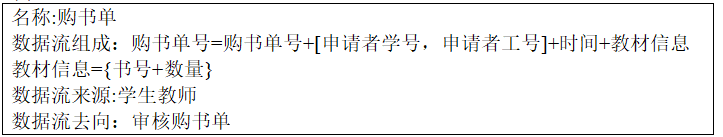

(1)数据流条目

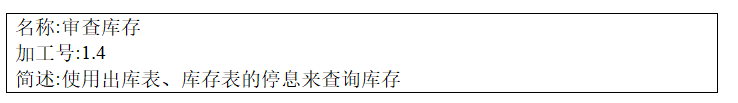

（２）加工条目
（3）文件条目
软件功能结构图
五.思考题
（1）简述需求说明书，概要设计，详细设计说明书的主要内容。
①需求说明书
需求说明书是指在研究用户要求的基础上，完成可行性分析和投资效益分析以后，由软件工程师或分析员编写的说明书。它详细定义了信息流和界面，功能需求，设计要求和限制，测试准则和质量保证要求。它的作用是作为用户和软件开发人员达成的技术协议书，作为着手进行设计工作的基础和依据，系统开发完成以后，为产品的验收提供了依据
②概要设计说明书
概要设计说明书又可称系统设计说明书，这里所说的系统是指程序系统。编制的目的是说明对程序 系统的设计考虑，包括程序系统的基本处理流程、程序系统的组织结构、模块划分、功能分配、接口设计、运行设计、安全设计、数据结构设计和出错处理设计等，为程序的详细设计提供基础。
③详细设计说明书
详细设计说明书又可称程序设计说明书。编制目的是说明一个软件系统各个层次中的每一个程序 （每个模块或子程序）的设计考虑，如果一个软件系统比较简单，层次很少，本文件可以不单独编写，有关 内容合并入概要设计说明书。
（2）结构化分析方法与面向对象分析方法有无本质上的不同？
面向对象的方法将对象作为实体，对其操作的函数对其依赖性很强，也就是对象更重要，例如C++语言，而结构化方法更关注的是程序自己的运行状态，以及函数的执行效率，例如C语言。
（3）对数据流图进行审查有何意义？
① 便于用户表达功能需求和数据需求及其联系;
② 便于两类人员共同理解现行系统和规划系统的框架;
③ 清晰表达数据流的情况;
④ 有利于系统建模。
（4）给出一次完整的会议讨论纪要，包括议题，最终结果。
一篇会议纪包含以下内容：标题、会议概述、主要议题、会议内容和后续工作。
标题：
建议格式为会议名称+纪要。比如：大客户营销项目会议纪要。
会议概述：
说明会议主题，会议时间，地点，参会人员。建议用表格的形式列出。
主要议题：
先概括性的说明会议的主要议题，用尽量简短的语言概括会议主题。可增加解释性语句。比如：会议主要议题：大客户营销系统总体需求讨论。
会议内容：
根据会议流程，记录与会者的主要观点以及在讨论后各方达成了什么共识，制定了什么方案等等。建议给会议内容分类、分点的记录，让读者更直观的了解会议内容。
后续工作：
这部分需记录会后各方的工作，包括会议敲定事情的工作计划、时间节点、负责人、汇报人等信息；还需记录经过会议尚未结局的事情，记录后续跟进的各事项。
