ARP

1.IP数据包格式

优先级与服务类型：该字段用于表示数据包的优先级和服务类型，8bit。通过在数据包中划分一定优先级，用于实现Qos（服务质量）的要求

标识符：该字段用于表示IP数据包的标识符，16Bit。当IP对上层数据进行分片时，它将给所有的分片分配同一组编号，然后将这些编号放入标识符字段中，保证分片不会被错误的重组。路由器将一个包拆分后，所有拆分开的小包被标记相同的值，以便目的端设备能够区分哪个包属于被拆分的包的一部分

首部效验和：该字段用于表示效验和，16bit。接收方和网关用来效验数据有没有被改动过



    注：测试网络连接 CMD ping





 2.ICMP协议

ICMP是TCP/IP协议簇的一个子协议，用于在IP主机、路由器之间传递控制消息。控制消息是指网络通不通、主机是否可达、路由是否可用等网络本身的消息。这些控制消息虽然并不传输用户数据，但是对于用户数据的传递起着重要的作用。

ICMP的主要作用有：





• icmp是一个“错误侦测与回馈机制”
• 通过IP数据包封装的
• 用来发送错误和控制信息的

ICMP协议的封装

ICMP协议属于网络层协议

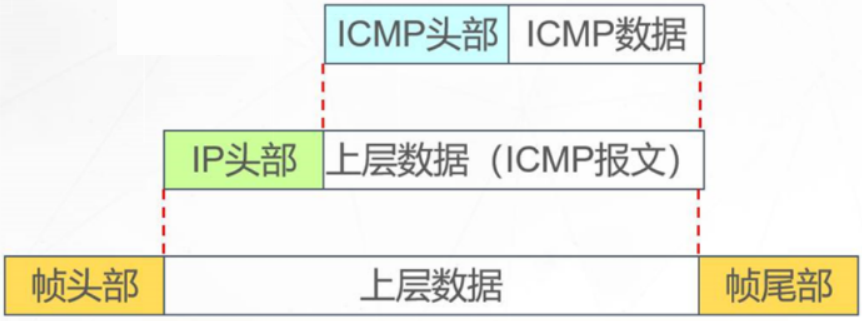

如图ICMP的封装过程





一些简单的ping命令





1）-t：参数会一直不停的执行ping

• 调试故障或需进行持续连通性测试时应用；
• Ctrl+C可以中断命令。

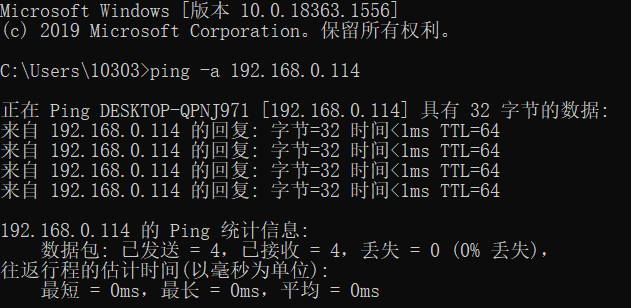

 （2）-a：参数可以显示主机名称

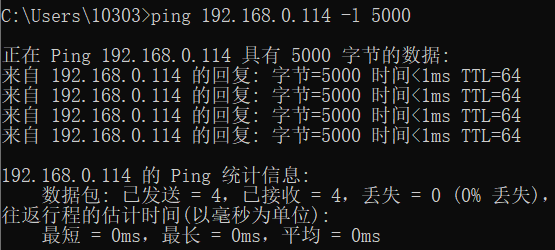

（3）-l：参数可以设定ping包的大小

• 单位为字节（byte）
• 可用于简单测试通信质量
