实验 2：Mininet 实验——拓扑的命令脚本生成

一、实验目的
掌握 Mininet 的自定义拓扑生成方法：命令行创建、Python 脚本编写
二、实验任务
通过使用命令行创建、Python 脚本编写生成拓扑，熟悉 Mininet 的基本功能。

三、实验要求
1. 在创建的个人目录下，修改上述 Mininet 脚本，使之变成一个线性拓扑（交换
机和主机数均为 3）。
2. 各类性能限制保持不变。
3. 使用 iperf 完成拓扑内 3 台主机相互之间的简单性能测试。
4. 在博客园发表一篇博客，记录代码和主要步骤

四、实验步骤

1. 实验环境
安装了 Ubuntu 18.04.5 Desktop amd64 的虚拟机
2. 实验过程
（1）针对特定拓扑的命令行快速创建
// 最小拓扑，1 台交换机下挂 2 台主机

$ sudo mn --topo minimal

// 简单拓扑，1 台交换机下挂 n 台主机，此处 n=3，n=2 即为最小拓扑

$ sudo mn --topo single,3

// 线性拓扑，交换机连成一线，每台交换机下挂 1 台主机，此处有 3 台交换机 3 台主机

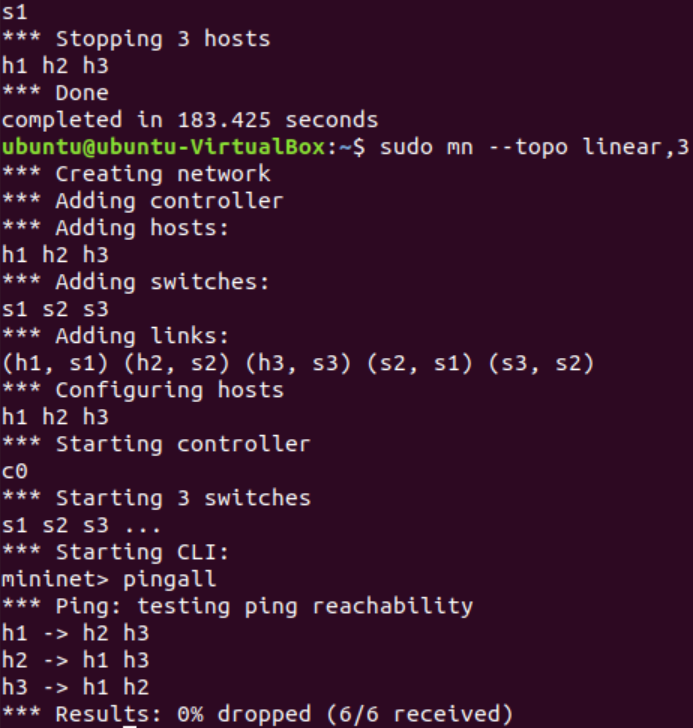

$ sudo mn --topo linear,3

// 树形拓扑，基于深度 depth 和扇出 fanout，此处均为 2

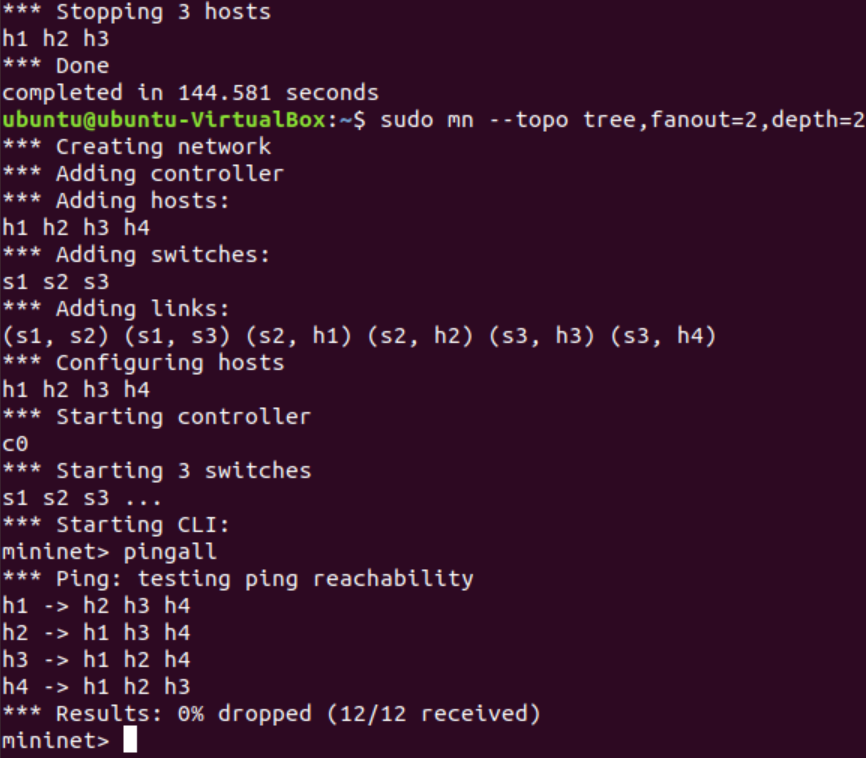

$ sudo mn --topo tree, fanout=2,depth=2



（2）通用情形的 Python 脚本自定义创建
此种方法需要具备 Python 的编程能力。
本例拓扑为实验 1 可视化工具实验部分所使用的拓扑。

执行命令： $ nano mytopo.py  // 复制 Python 代码到 py 文件中

$ sudo python mytopo.py  // 执行 py 文件



修改之前的 Python 程序，使之可用 iPerf 测试网络拓扑中的指定主机之间的带宽。
