单臂路由，缺点1网络瓶颈2容易发生单点物理故障3vlan间通信的每个帧都进行单独路由

起名-->配vlan-->将端口加到vlan-->交换机连路由配tunk-->配三层路由子接口

起名：en,进入配置模式，conf t ,

配vlan:  vlan10   exit      ---          vlan20         exit

将端口加到vlan:  int  端口号

                    switchpotr     access      vlan    10    --------------exit

                    int   端口号

                     sw                  ac            vlan       20



配tunk: int   端口        (让数据上去)

             sw       m            t



---------三层接口

起名: ho  r1

配子接口：int   f0/0.1         (意味着成为VLAN10的网关)

                  encapsulation         dot1Q　　10　

                   ip    add     10.1.1.254    255.255.255.0

                    no    shut



                    int   f0/0.2       (意味着成为VLAN20的网关)

                    encapsulation         dot1Q　　20　

                    ip    add     20.1.1.254    255.255.255.0

                    no    shut

                     exit

父接口开启： int   f0/0

                       no   shut

做完了，do    sh   ip    int    b     (检查)

----------------------------------------------------------------------------------------

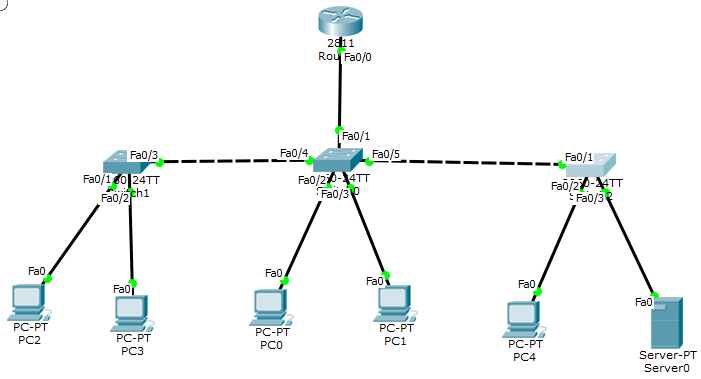

目标：路由DHCP实现ip

步骤：打通这三个路由   -->  配置VTP   -->  给每个交换机配vlan  -->  给三层设备配置子路由表











1  打通交换机      （write是保存）

                        int   端口号

                         sw      m        t

                       第二台

                      int    rang   f0/3 - 5

                        sw        m       t



2   VTP  :vtp  domain wencoll

2.1   交换机划分vlan

3   给每个交换机配vlan：

                                     int            端口号

                                     sw   acc    vlan      10

4  给三层设备配置子路由表:

                                              int     10/0.1     (vlan10的路由子表)

                                              encapsulantion      dot1Q      10

                                              ip     add      10.1.1.254   255.255.255.0

                                              no sh

                                                exit                           do sh ip int    （检查）







----------------------------------------------------------------------------------------

 在三层路由器上部署DHCP服务器

创建地址池-->

conf       t

ip    dhcp       excluded-address    10.1.1.1    10.1.1.99          (排除地址)

ip    dhcp  pool     v10                              （地址池名字：v10）

network    10.1.1.0     255.255.255.0         (提供10网段地址  ， 子网)

default-router      10.1.1.254                      (网关)

dns-server       40.1.1.1                              (员工地址)

lease    2 2 2                                               (租约时间   天  小时   分钟    在测试时此命令不可用)

exit
