汇编实验二

实验结论

1. 实验任务1

任务1-1

（1）task1_1.asm源码

assume ds:data, cs:code, ss:stack

data segment
db 16 dup(0)
data ends

stack segment
db 16 dup(0)
stack ends
code segment
start:
mov ax, data
mov ds, ax

mov ax, stack
mov ss, ax
mov sp, 16

mov ah, 4ch
int 21h
code ends
end start

（2）task1_1调试到line17结束、line19之前截图



（3）问题回答 ① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = _076A___， 寄存器(SS) = __076B__， 寄存器(CS) = _076C___

                         ② 假设程序加载后，code段的段地址是X，则，data段的段地址是_X-2___， stack的段地址是 _X-1___。

                              (debug可得出：此题中CS=076C ）

任务1-2

（1）task1_2.asm源码

assume ds:data, cs:code, ss:stack

data segment
    db 4 dup(0)
data ends

stack segment
    db 8 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 8

    mov ah, 4ch
    int 21h
code ends
end start

（2）task1_2调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图

（3）问题回答 ① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = _076A_， 寄存器(SS) = __076B__， 寄存器(CS) = _076C_

                        ② 假设程序加载后，code段的段地址是X，则，data段的段地址是_X-2_， stack的段地址是 _X-1_。

任务1-3

（1）任务task1_3.asm源码

assume ds:data, cs:code, ss:stack

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 20

    mov ah, 4ch
    int 21h
code ends
end start

（2）task1_3调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图

（3）问题回答 ① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = _076A_， 寄存器(SS) = __076C__， 寄存器(CS) = _076E_

                        ② 假设程序加载后，code段的段地址是X，则，data段的段地址是_X-4_， stack的段地址是 _X-2_。

任务1-4

（1）任务task1_4.asm源码

assume ds:data, cs:code, ss:stack
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 20

    mov ah, 4ch
    int 21h
code ends

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends
end start

（2）task1_4调试到line9结束、line11之前，观察寄存器DS, CS, SS值的截图

（3）问题回答 ① 在debug中将执行到到line9结束、line11之前，记录此时：寄存器(DS) = _076C_， 寄存器(SS) = __076E__， 寄存器(CS) = _076A_

                        ② 假设程序加载后，code段的段地址是X，则，data段的段地址是_X+2_， stack的段地址是 _X+4_。

任务1-5

基于上述四个实验任务的实践、观察，总结并回答：

① 对于如下定义的段，程序加载后，实际分配给该段的内存空间大小是 __N个字节__。

xxx segment

db N dup(0)

xxx ends

② 如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中，伪指令 end start 改成 end , 哪一个程序仍然可以正确执行。结合实践观察得到的结论，分析、说明原因。

    答：经过实践，伪指令 end start 改成 end后，只有task1_4.asm可以正确运行。因为end除了通知编译器程序结束外，还可以通知编译器程序的入口在哪，在本题的4个程序中，入口都在标号start处；去除start后，前三个程序无法找到入口，只有第四个程序的代码段在开头，可以找到入口。



2. 实验任务2

（1）汇编代码

assume  cs: code

code segment
start:
    mov ax, 0b800h
    mov ds, ax

    mov bx, 0f00h
    mov cx, 50h
    mov ax, 0403h
s :
    mov [bx], ax
    add bx, 2
    loop s

    mov ah, 4ch
    int 21h
code ends
end start

（2）运行结果截图

（文件命名为1.ASM）

 与实验1的实验任务3结果一样



3. 实验任务3

（1）汇编代码

assume cs:code ,ds:data1
data1 segment
    db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers
data1 ends

data2 segment
    db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0       ; ten numbers
data2 ends

data3 segment
    db 16 dup(0)
data3 ends

code segment
start:
mov ax, data1
mov ds, ax
mov bx, 0
mov cx, 0ah   ;循环10次
s:
mov ax, [bx]
add ax, [bx+10h]
mov [bx+20h], ax
inc bx
loop s

mov ah, 4ch
int 21h
code ends
end start

（2）截图

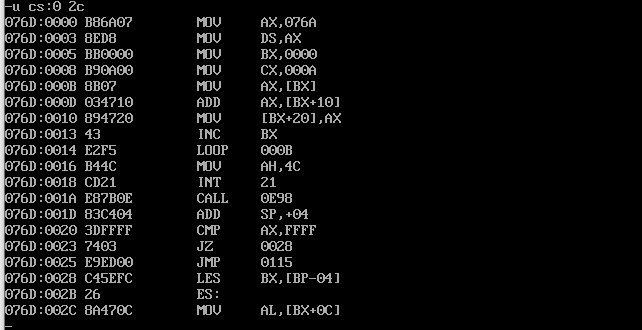

-u查看加载，-g查看 运行结果

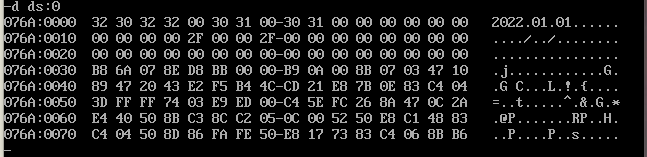

 相加之前的数据段：

可以看到虽然只有10个数据，但程序仍给data1，data2分配了16个字节空间，data3数据全为0

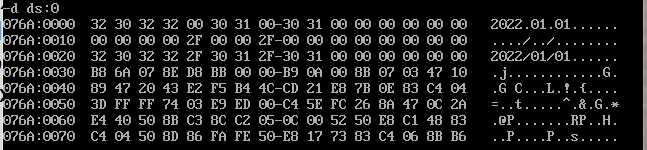

 相加之后的数据段：

可以看到data1和data2相加后到data3中



 4. 实验任务4

（1）代码

assume cs:code

data1 segment
    dw 2, 0, 4, 9, 2, 0, 1, 9
data1 ends

data2 segment
    dw 8 dup(0)
data2 ends

code segment
start:
    mov ax, data1
    mov ds, ax
    mov bx, 000eh
     mov cx, 8h
     mov si, 2h
s:
    mov ax, [bx]
    mov  [bx+si], ax
    add si, 4
    sub bx, 2
    loop s

    mov ah, 4ch
    int 21h
code ends
end start

（2）截图

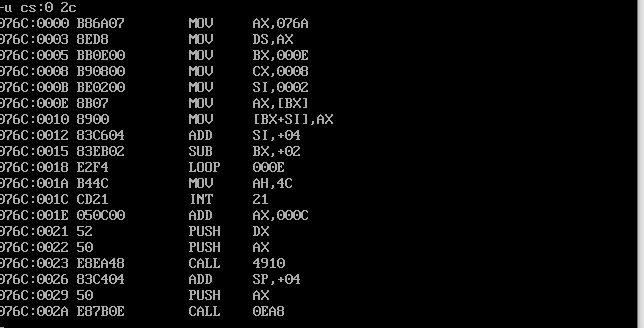

-u查看加载，-g查看 运行结果

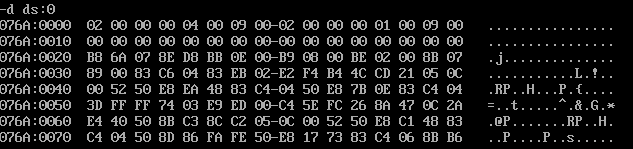

 初始内存：

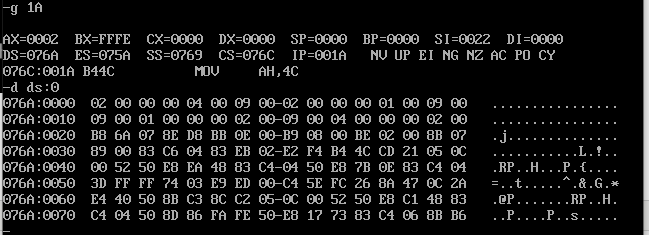

 逆序存储后data2对应的内存空间：

 可以看到data2中存储的是data1的逆序，说明程序成功



5. 实验任务5

源代码：

assume cs:code, ds:data
data segment
        db 'Nuist'
        db 2, 3, 4, 5, 6
data ends

code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, 0b800H
        mov es, ax

        mov cx, 5
        mov si, 0
        mov di, 0f00h
s:      mov al, [si]
        and al, 0dfh
        mov es:[di], al
        mov al, [5+si]
        mov es:[di+1], al
        inc si
        add di, 2
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

（1）line15-25，循环实现的功能是：

        将Nuist每个字母转换成大写并赋以相应的颜色

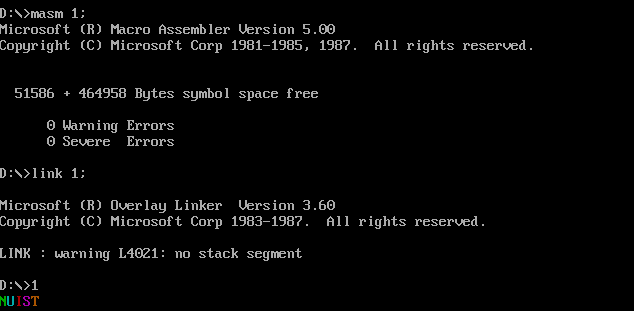

（2）运行结果截图：

（3）使用debug工具对程序进行调试，使用g命令一次性执行到程序返回前（即ine25执行之后、line27 执行之前）的截图：



 （4）源代码中line19的作用：

        小写变大写

（5）源代码中data段line4的字节数据的用途是？

       line4里5个字节单元的值改为db 5 dup(2)运行结果：

         line4里5个字节单元的值改为db 5 dup(5)运行结果：

      作用：设置NUIST的颜色



6. 实验任务6

（1）补全代码：

assume cs:code, ds:data

data segment
    db 'Pink Floyd      '
    db 'JOAN Baez       '
    db 'NEIL Young      '
    db 'Joan Lennon     '
data ends

code segment
start:
   mov ax, data
   mov ds, ax
   mov bx, 0
   mov cx, 4           ;四个字符串
   s0:
    mov dx, cx
   mov si, 0
   mov cx, 4           ;四个字母
   s:
   mov al, [bx+si]
   or al, 20h
   mov [bx+si], al
    inc si
   loop s

    mov cx, dx
   add bx, 16
    loop s0

   mov ah, 4ch
   int 21h
code ends
end start

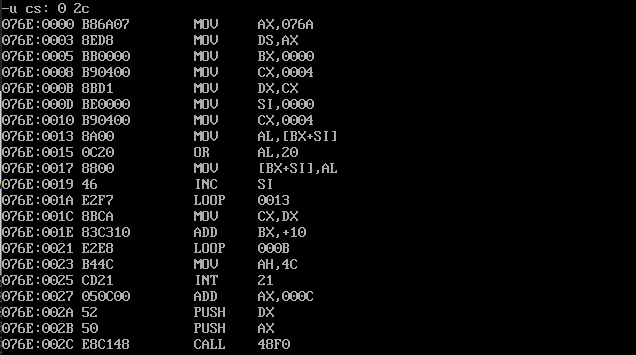

（2）在debug中加载、反汇编、调试截图：

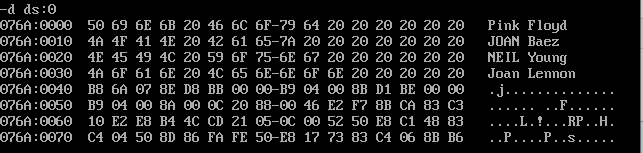

（3）用d命令查看数据段data对应的内存空间的截图：

 单步调试到将data地址载入ds时：

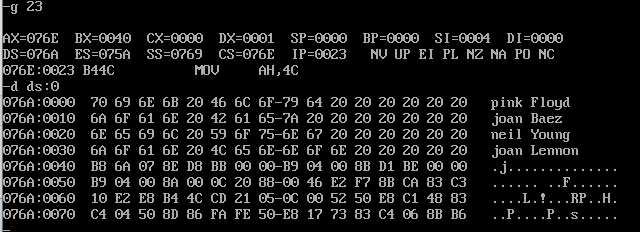

在debug中运行到程序退出之前，使用d命令查看table段对应的内存空间的截图：

 可以看到，看数据段data每行第一个单词已经由大写->小写。



 7. 实验任务7

（1）编写代码：



assume cs:code, ds:data, es:table

data segment
    db '1975', '1976', '1977', '1978', '1979'
    dw  16, 22, 382, 1356, 2390
    dw  3, 7, 9, 13, 28
data ends

table segment
    db 5 dup( 16 dup(' ') )  ;
table ends

code segment
start:

    mov bp, 0                  ;table每行起始地址
    mov si, 0                 ;每次+2
    mov di, 0                  ;每次+4,年份起始
    mov cx, 5
    mov ax, data
    mov ds, ax
    mov ax, table
     mov es, ax

s:
    mov ax, ds:[bp]                    ;年份
    mov es:[di], ax
    mov ax, ds:[bp+2]
    mov es:[di+2], ax
    mov ax, [si+014h]                   ;收入 si+014h
    mov es:[di+5], ax
    mov dx,[si+014h+2]
    mov es:[di+7],dx
    mov dx , [si+01eh]                   ;雇员  si +01eh
    mov es:[di+0ah], dx

     mov dx, 0                                 ;人均收入
    div word ptr [si+01eh]            ;dx*16+ax  /si+01eh
    mov es:[bx+0dh], ax

                                  ;分隔为空格
    mov byte ptr es:[bx+4],020h
    mov byte ptr es:[bx+9],020h
    mov byte ptr es:[bx+0ch],020h
    mov byte ptr es:[bx+0fh],020h

   add di, 010h
   add bp, 4
   add si, 2
   loop s

    mov ah, 4ch
    int 21h
code ends
end start



（2）调试截图 ：查看table段原始数据信息截图 在debug中运行到程序退出之前，使用d命令查看table段对应的内存空间的截图，确认信息是 否按要求结构化地写入到指定内存

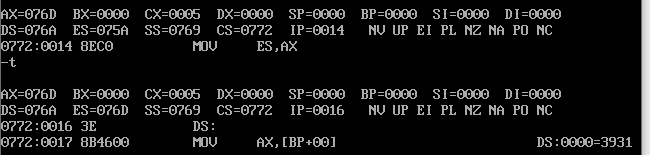

debug 中可看到es段地址：076d

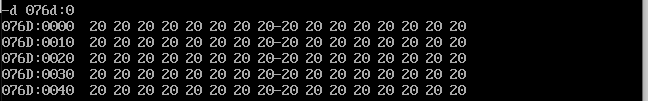

table段原始数据信息：



debug中运行到程序退出之前，使用d命令查看table段对应的内存空间：





实验结论

（1）十六进制数前面是字母的一定要加0；（编写中易出错！）；

（2）在实验任务六中，一开始在s0中没有mov dx, cx（用dx暂存cx），在s中mov cx,dx （把外循环的cx还给它），陷入了死循环；

（3）编写时发现自己不太擅于用栈段相关操作，需加强。
