汇编语言实验3 多个段的汇编源程序编写与调试

四、实验结论

1. 实验任务1

附上源代码文件task1.asm

assume cs:code, ds:data
data segment
        db 'Nuist'
        db 5 dup(2)
data ends

code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, 0b800H
        mov es, ax

        mov cx, 5
        mov si, 0
        mov di, 0f00h
s:      mov al, [si]
        and al, 0dfh
        mov es:[di], al
        mov al, [5+si]
        mov es:[di+1], al
        inc si
        add di, 2
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

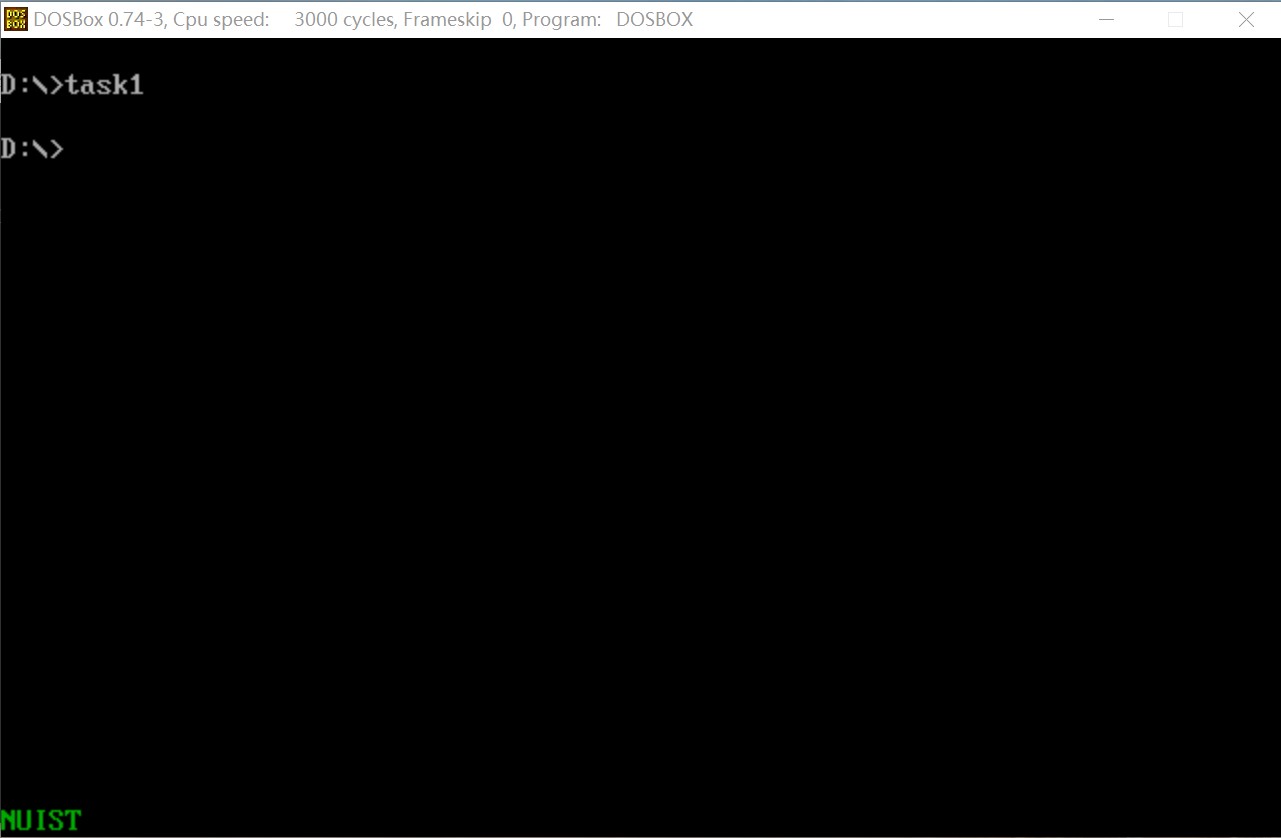

附上运行结果截图

可以看到在窗口左下角出现了绿色的字符串“NUIST”。

附上在debug里调试到程序返回前的截图

首先反汇编，查看指令地址

可以看出程序退出前的指令地址为27。使用g命令执行至程序退出前。

修改line4里5个字节单元的值，重新汇编、链接、运行，观察结果。

db 5 dup(2)
--> 改成:
db 2,3,4,5,6

运行结果为

可以看出字符颜色改变。

分析源代码中data段line4的字节数据的用途

在上一次实验的实验任务3中，我已经查阅了相关资料并得到了结论。这里再次对结论进行简要的陈述。

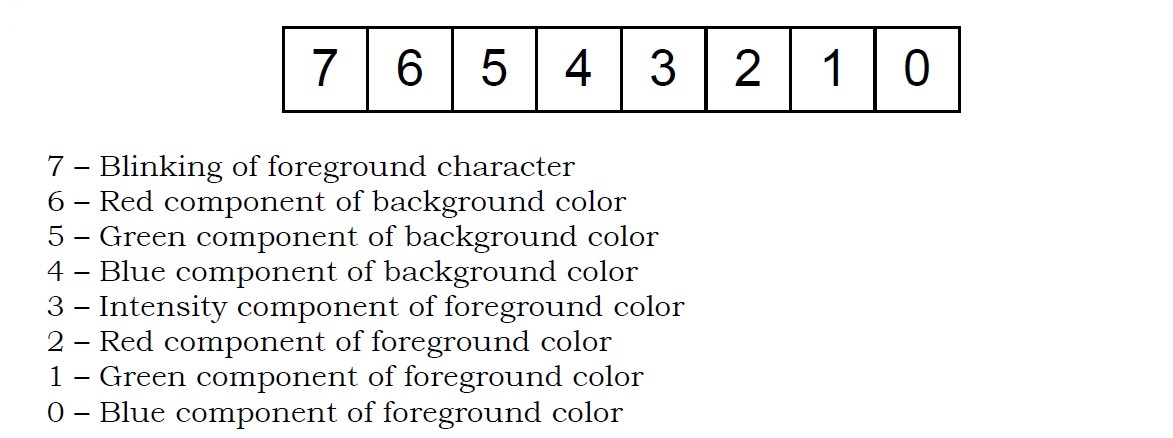

Line4中的5个字节数据为Line3中5个字符的显示属性（video attribute），用于控制对应的字符的显示效果。显示属性的8个比特位的含义如下图所示。

所以2（10B）代表前景颜色为绿色；3（11B）代表前景颜色为蓝绿色；4（100B）代表前景颜色为红色；5（101B）代表前景颜色为紫色；6（110B）代表前景颜色为黄色。与实际结果相符。

2. 实验任务2

附上源代码文件task2.asm

; task2.asm
assume cs:code, ds:data
data segment
    db 23, 50, 66, 71, 35
data ends
code segment
start:  mov ax, data
    mov ds, ax

    mov bl, 10
    mov cx, 5
    mov si, 0
s:      mov ax, 0
    mov al, [si]
    div bl
    add al, 30h
    mov dl, al
    mov bh, ah
    mov ah, 2
    int 21h
    mov al, bh
    add al, 30h
    mov dl, al
    int 21h
    inc si
    loop s

    mov ah, 4ch
    int 21h
code ends
end start

附上运行结果截图

3. 实验任务3

附上源代码文件task3.asm

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h, 0789h, 0abch, 0defh, 0fedh, 0cbah, 0987h
data ends

stack segment
  dw 0, 0, 0, 0, 0, 0, 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

回答教材中①②③三个问题。

① data段中的数据没有改变，为0123h, 0456h, 0789h, 0abch, 0defh, 0fedh, 0cbah, 0987h。

② cs = 076ch, ss = 076bh, ds = 076ah。

③ data段的段地址为X-2，stack段的段地址为X-1。

附上回答①时，反汇编查看data段中数据的截图。验证观察到的结果和理论分析是否一致。

首先对程序反汇编，查看指令地址

运行至程序退出前，查看data段中的数据。

可以看出与理论结果相符合。

附上回答②时反汇编调试截图，即：在debug中，执行到程序返回前的调试截图。

4. 实验任务4

附上源代码文件task4.asm

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

回答教材中①②③④四个问题。

① data段中数据不变，为0123h,0456h。

② cs = 076ch, ss = 076bh, ds = 076ah。

③ data段的段地址为X-2，stack段的段地址为X-1。

④ 该段实际占有的空间为(N/16+1)*16。

附上回答②时反汇编调试截图，即：在debug中，执行到程序返回前的调试截图。

5. 实验任务5

附上源代码文件task5.asm

assume cs:code, ds:data, ss:stack

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0,0
stack ends
end start

回答教材中①②③三个问题。

① data段中数据不变，为0123h, 0456h。

② cs = 076ah, ss = 076eh, ds = 076dh。

③ data段的段地址为X+3，stack段的段地址为X+4。

附上回答②时反汇编调试截图，即：在debug中，执行到程序返回前的调试截图。

6. 实验任务6

回答教材中提出的问题，并按要求说明原因。

若将“end start”改为“end”，则只有task 5可以正确执行。因为修改之后，不指明程序入口，则程序从头开始执行。但是task 3与4开头均为数据段与栈段，这里的数据会被当作机器指令执行，所以无法得到预期的结果；而task 5开头即为代码段，所以从头执行能够得到正确的结果，同时在代码段结束时调用系统中断退出程序，从而能够得到预期的结果。

7. 实验任务7

附上完整源代码文件task7.asm

assume cs:code
a segment
    db 1,2,3,4,5,6,7,8
a ends

b segment
    db 1,2,3,4,5,6,7,8
b ends

c1 segment   ; 在集成软件环境中，请将此处的段名称由c→改为c1或其它名称
    db 8 dup(0)
c1 ends

code segment
start:
    mov ax, a
    mov ds, ax

    mov cx, 8
    mov bx, 0
s:    mov al, [bx]
    add al, [bx+10h]
    mov [bx+20h], al
    inc bx
    loop s

    mov ah, 4ch
    int 21h
code ends
end start

附上在debug环境中，执行到程序返回前，查看逻辑段c的数据的截图，以此验证所编写的程序正确实现了题目要求。

首先查看相加之前c段中的数据（d 20 2f），可以看出均为0。

反汇编以查看指令地址，并执行至程序退出前，再次查看内存（d 20 2f）。

可以看出程序正确执行。

8. 实验任务8

附上完整源代码文件task8.asm

assume cs:code

; ds:0
a segment
    dw 1,2,3,4,5,6,7,8,9,0ah,0bh,0ch,0dh,0eh,0fh,0ffh
a ends

; ds:20h
b segment
    dw 8 dup(0)
b ends

; ds:30h
code segment
start:
    mov ax, a
    mov ds, ax

    add ax, 2
    mov ss, ax
    mov sp, 10h

    mov cx, 8
    mov bx, 0
s:    push [bx]
    add bx, 2
    loop s

    mov ah, 4ch
    int 21h
code ends
end start

附上在debug环境中，执行到程序返回前，查看逻辑段c的数据的截图，以此验证所编写的程序正确实现了题目要求。

首先查看栈操作之前b段中的数据（d 20 2f），可以看出均为0。

反汇编以查看指令地址，并执行至程序退出前，再次查看内存（d 20 2f）。

可以看出程序正确执行。
