vue3 中 练习 3d-force-graph 中 img-nodes项目

1. 首先要搞清楚需要的那些功能的插件是哪些
2. 引入插件 three.js 和 3d-force-graph

   import * as THREE from "three";
   import ForceGraph3D from "3d-force-graph";

3. 最基础的：声明一个div容器渲染页面使用

   <template>
   <div ref="container"></div>
   </template>

   注：在vue3中的setup语法糖推荐使用ref在组建中创建一个可响应式的引用，通过ref可以轻松访问要操作的DOM，同时在script中创建一个container的引用,并将ref函数初始化为null,代码如下：

   const container = ref(null)

4. 先上代码

   <template>
   <div ref="container"></div>
   </template>

   <script setup>
   import {onMounted, ref} from "vue";
   import * as THREE from "three";
   import ForceGraph3D from "3d-force-graph";

   const container = ref(null)
   const imgs = ['cat.jpg', 'dog.jpg', 'eagle.jpg', 'elephant.jpg', 'grasshopper.jpg', 'octopus.jpg', 'owl.jpg', 'panda.jpg', 'squirrel.jpg', 'tiger.jpg', 'whale.jpg'];
   const gData = {
     nodes: imgs.map((img, id) => ({ id, img })),
     links: [...Array(imgs.length).keys()]
         .filter(id => id)
         .map(id => ({
           source: id,
           target: Math.round(Math.random() * (id-1))
         }))
   }

   onMounted(() => {
     loadView()
   })


   const loadView = () => {
     ForceGraph3D()(container.value)
         .nodeThreeObject(({ img }) => {
           const imgTexture = new THREE.TextureLoader().load(require(`../assets/imgs/${img}`))
           imgTexture.colorSpace = THREE.SRGBColorSpace;
           const material = new THREE.SpriteMaterial({ map: imgTexture });
           const sprite = new THREE.Sprite(material);
           sprite.scale.set(12, 12);
           return sprite;
         })
         .graphData(gData);
   }

   </script>

   代码讲解：(刚接触讲得不好请留言交流，谢谢)

   nodes: imgs.map((img, id) => ({ id, img }))

   只要输出一下nodes就能看出，它就是将imgs数组中的每个元素img和对应的索引包装成一个对象，并返回一个新数组。

     links: [...Array(imgs.length).keys()]
         .filter(id => id)
         .map(id => ({
           source: id,
           target: Math.round(Math.random() * (id-1))
         }))

   1. links: [...Array(imgs.length).keys()] 首先通过扩展运算符来解析ing数组，获取每个图片在数组中的索引。

   2. filter(id => id) 采用过滤器，过滤掉数组中值为0的元素：作用一、排除了索引为0的元素；作用二、确保生成的链接对象不会以自连接的形式存在

　　　　　　3. 　map(id => ({ source: id, target: Math.round(Math.random() * (id-1)) })) 此操作是将过滤后的索引数组的每个元素进行执行，返回一个包含数组让其每个对象都包含source(起点)、target(终点)两个属性。

• 重点来了

  ForceGraph3D()(container.value) // 将一个 3D 力导向图形绘制到 container 引用所指向的 DOM 元素上。
        .nodeThreeObject(({ img }) => {  // 在绘制力导向图中的每个节点时，使用一个功能回调来定义节点的三维对象，接受一个参数 img
          const imgTexture = new THREE.TextureLoader().load(require(`../assets/imgs/${img}`)) // 通过调用 THREE的TextureLoader的load方法来获取静态资源，此处有坑，下面细讲
          imgTexture.colorSpace = THREE.SRGBColorSpace;  // THREE.SRGBColorSpace 是Three.js库中的一个常量，它表示使用sRGB颜色空间。sRGB是一种在计算机图形和显示设备中广泛使用的标准颜色空间。它提供了一种线性响应曲线，使得颜色在不同设备之间能够更一致地显示
          const material = new THREE.SpriteMaterial({ map: imgTexture }); // 使用Three.js库创建精灵（Sprite）材质的代码片段。在Three.js中，精灵是一种在三维场景中以二维图像的形式显示的对象。此处创建了一个新的精灵材质，并使用名为imgTexture的纹理贴图作为精灵的材质
          const sprite = new THREE.Sprite(material); // 使用之前创建的material作为精灵的材质，并通过new THREE.Sprite()创建一个新的精灵对象
          sprite.scale.set(12, 12); // sprite是之前创建的精灵对象，set(12, 12)表示将精灵对象在x和y轴上的缩放比例设置为12
          return sprite;  // 最后将这个精灵返回给调用方
        })
        .graphData(gData); // 加载数据
  }



 最重点的坑来了！！！

 最重点的坑来了！！！

 最重点的坑来了！！！

 重要的事情说三遍

先来个小一点的问题：

在引入依赖时，最好自己引入，不要借助开发工具自动引入，我当时懒了，没自己按规范引入，结果代码运行起来就报了个错误：

import THREE from "three"; // 错误引入
import * as THREE from "three"; // 正确引入

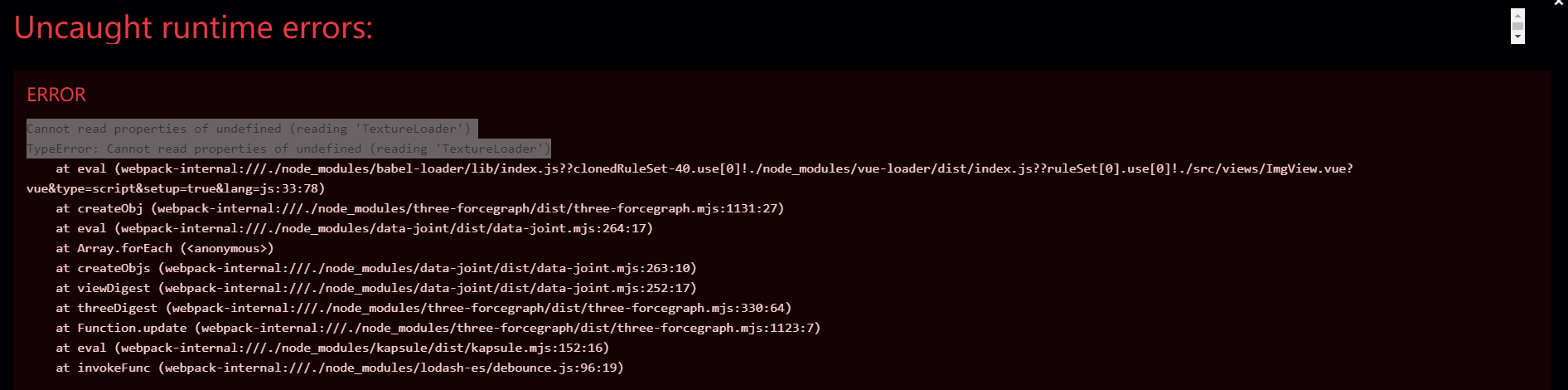

Cannot read properties of undefined (reading 'TextureLoader')

TypeError: Cannot read properties of undefined (reading 'TextureLoader')

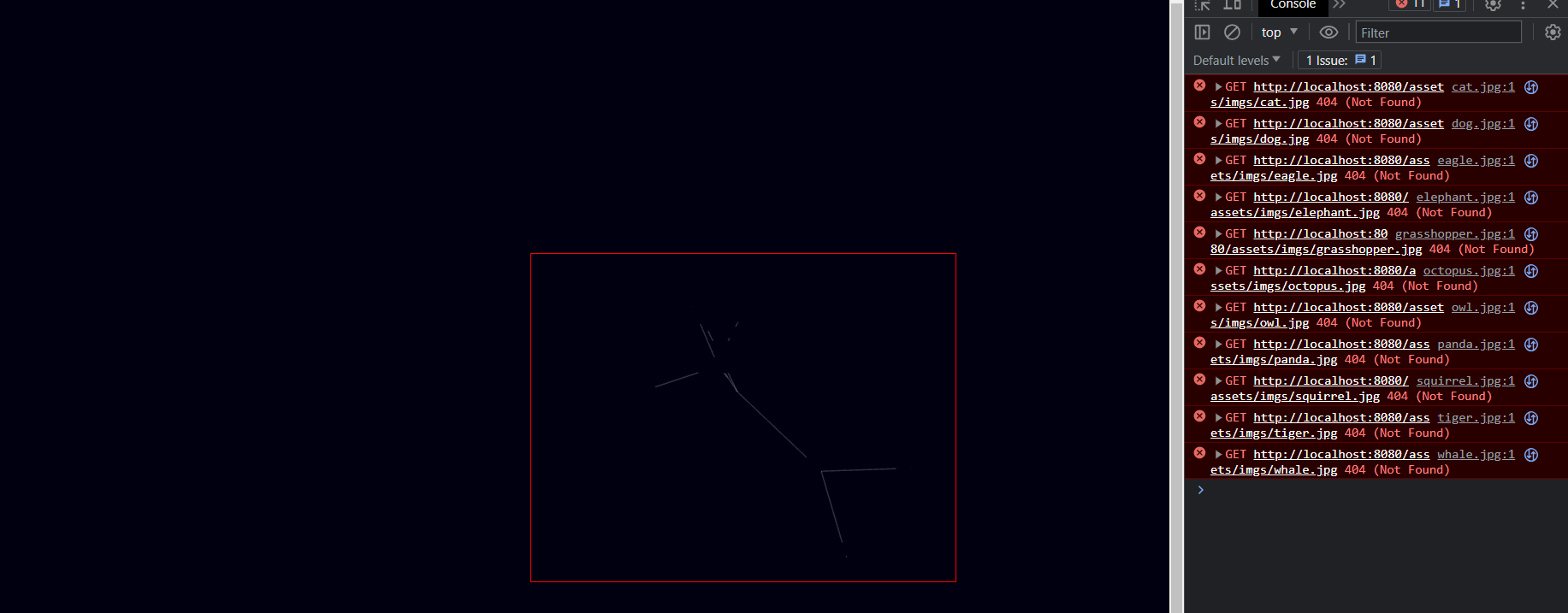

其次，重点的问题，别光照着官网文档敲，需要动下脑子，我就呆了，没有动脑子，结果在引入图片的时候，完全照抄，怎么都引入不进去，还各种百度都说我让我检查路径（采用相对路径），结果发现是官网采用的是html里面js获取静态资源 和 我的vue获取资源的方法有些出入，报的错如下：

注意点：

const imgTexture = new THREE.TextureLoader().load(`../assets/imgs/${img}`) // 官网写法

const imgTexture = new THREE.TextureLoader().load(require(`../assets/imgs/${img}`)) //vue中正确写法，需要通过require获取资源，比官网多了个require方法



这个案例就碰到这两个问题，希望各位朋友多多留言交流技术，一起进步，谢谢
