第三次实验 UML 建模工具的安装与使用

一、 实验目的

1） 学习使用 EA（Enterprise Architect） 开发环境创建模型的一般方法；

2） 理解 EA 界面布局和元素操作的一般技巧；

3） 熟悉 UML 中的各种图的建立和表示方法；

4） 掌握如何通过 EA 工具完成相关模型的建立

二、 实验内容及步骤

1. EA 开发环境的介绍

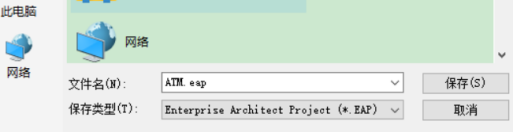

（1） 开始——>运行——>Enterprise Architect， 打开 Enterprise Architect 软件。 进入软件

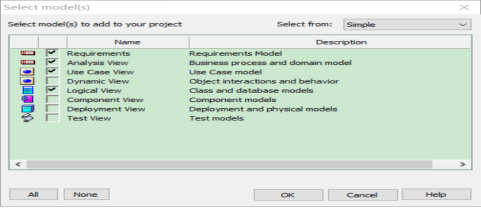

之后， 可以选择新建一个项目。 在新建项目时， 系统会提示选择所需要的模型设计。

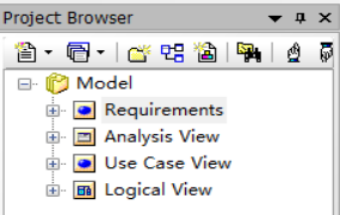

（2） 选择了所需要的模型之后， 可以看到， 在界面的右侧出现了相应的导航栏。 如下图所

示， 在导航栏里面列出了刚才所选择的系统模型。



（3） 假设选择用例建模， 那么可以从左侧的工具面板中拖拽出一个参与者， 并为它命名。

这样在系统里面就多了一个叫做“用户” 的参与者。

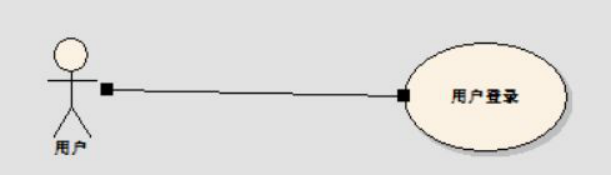

（4） 以同样的方式从左侧工具面板中拖曳一个用例， 命名为“用户登录” 。

（5） 同样通过拖拽的方式， 建立用例与参与者之间的关系。 对这个关联关系， 我们还可

以设置更加细化的约束。

2. 采用EA工具完成以下ATM示例系统的UML模型的建立.

通过 EA 工具完成相关 UML 图的绘制。在建立过程中尝试理解模型元素，模型元素之间的关系。

功能性需求：

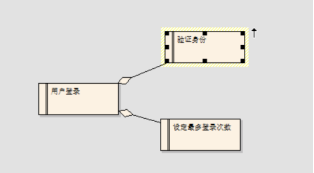

用户登录：

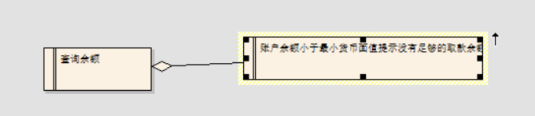

查询余额：

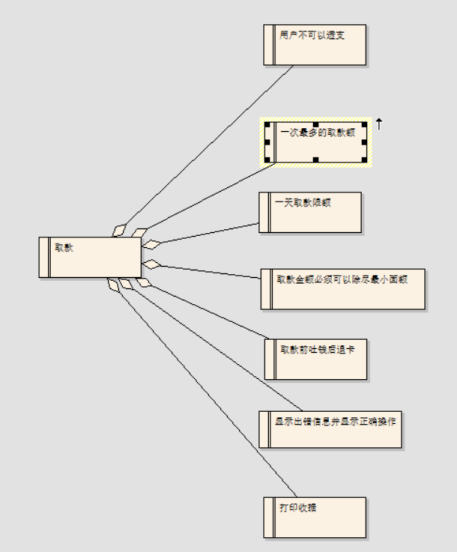

取款：

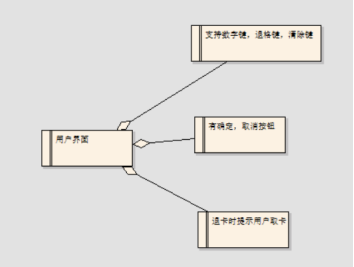

用户界面：

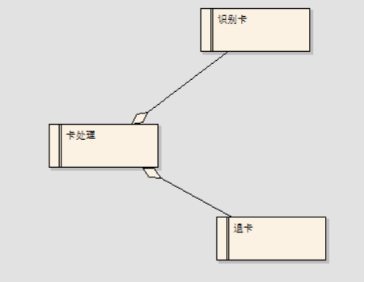

卡处理：

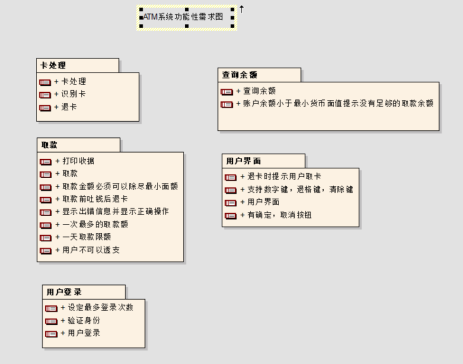

ATM系统功能性需求图：

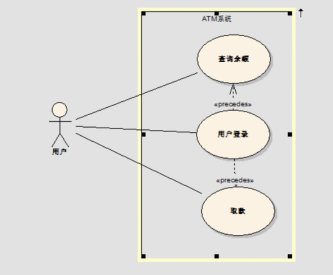

用例模型：

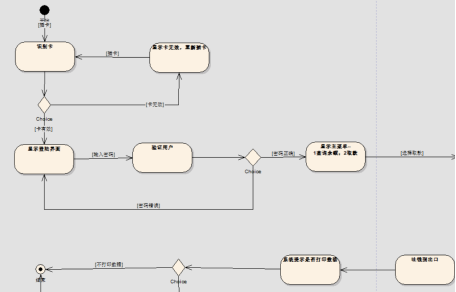

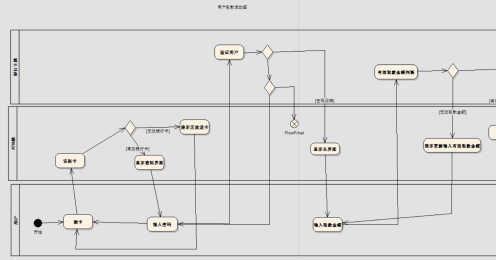

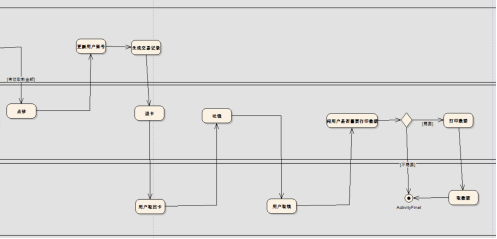

活动图：



状态图：

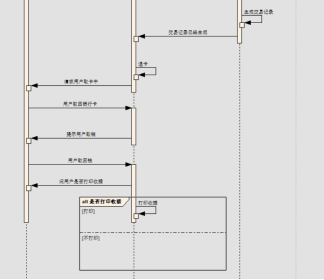

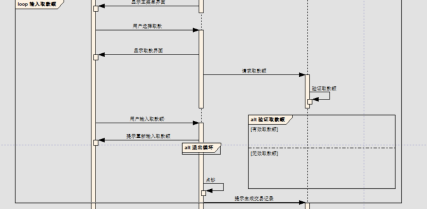

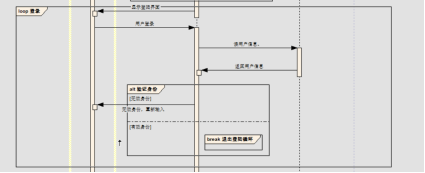

顺序图：













三、思考题

通过网络查找关资料，了解有哪些工具可以支持UML模型与C++或JAVA或PYTHON。

代码的相互转换，并给出网络链接及说明。

1. Acceleo是MDA（Model Driven Architecture：模型驱动体系结构）的一个代码自动生成工具，Acceleo能把模型转换为Java，C#，PHP等代码。Acceleo基于 Eclipse平台以及EMF（Eclipse模型框架），开放源代码，可以免费使用。
http://www.oschina.net/p/acceleo

2.Trufun UML 2008
http://www.trufun.net/new/product.html

3. Visual Paradigm Suite
http://www.visual-paradigm.com/download/

4. PyUML
http://sourceforge.net/projects/eclipse-pyuml

5. Gaphor(GTK/GNOME)
http://en.wikipedia.org/wiki/Gaphor

6. BOUML
http://bouml.free.fr/

7. Umbrello_UML(KDE)
http://en.wikipedia.org/wiki/Umbrello_UML_Modeller

https://blog.csdn.net/netxdiy/article/details/83331812

四、实验小结

 通过本次实验学习了使用 EA（Enterprise Architect） 开发环境创建模型的一般方法，理解了 EA 界面布局和元素操作的一般技巧；熟悉了UML 中的各种图的建立和表示方法；掌握了如何通过 EA 工具完成相关模型的建立。
