Mysql索引

B树：改造二叉树

MySQL的数据是存储在磁盘文件中的，查询处理数据时，需要先把磁盘中的数据加载到内存中，磁盘IO 操作非常耗时，所以我们优化的重点就是尽量减少磁盘 IO 操作。访问二叉树的每个节点就会发生一次IO，如果想要减少磁盘IO操作，就需要尽量降低树的高度。那如何降低树的高度呢？

假如key为bigint=8字节，每个节点有两个指针，每个指针为4个字节，一个节点占用的空间16个字节（8+4*2=16）。

因为在MySQL的InnoDB存储引擎一次IO会读取的一页（默认一页16K）的数据量，而二叉树一次IO有效数据量只有16字节，空间利用率极低。为了最大化利用一次IO空间，一个简单的想法是在每个节点存储多个元素，在每个节点尽可能多的存储数据。每个节点可以存储1000个索引（16k/16=1000），这样就将二叉树改造成了多叉树，通过增加树的叉树，将树从高瘦变为矮胖。构建1百万条数据，树的高度只需要2层就可以（1000*1000=1百万），也就是说只需要2次磁盘IO就可以查询到数据。磁盘IO次数变少了，查询数据的效率也就提高了。

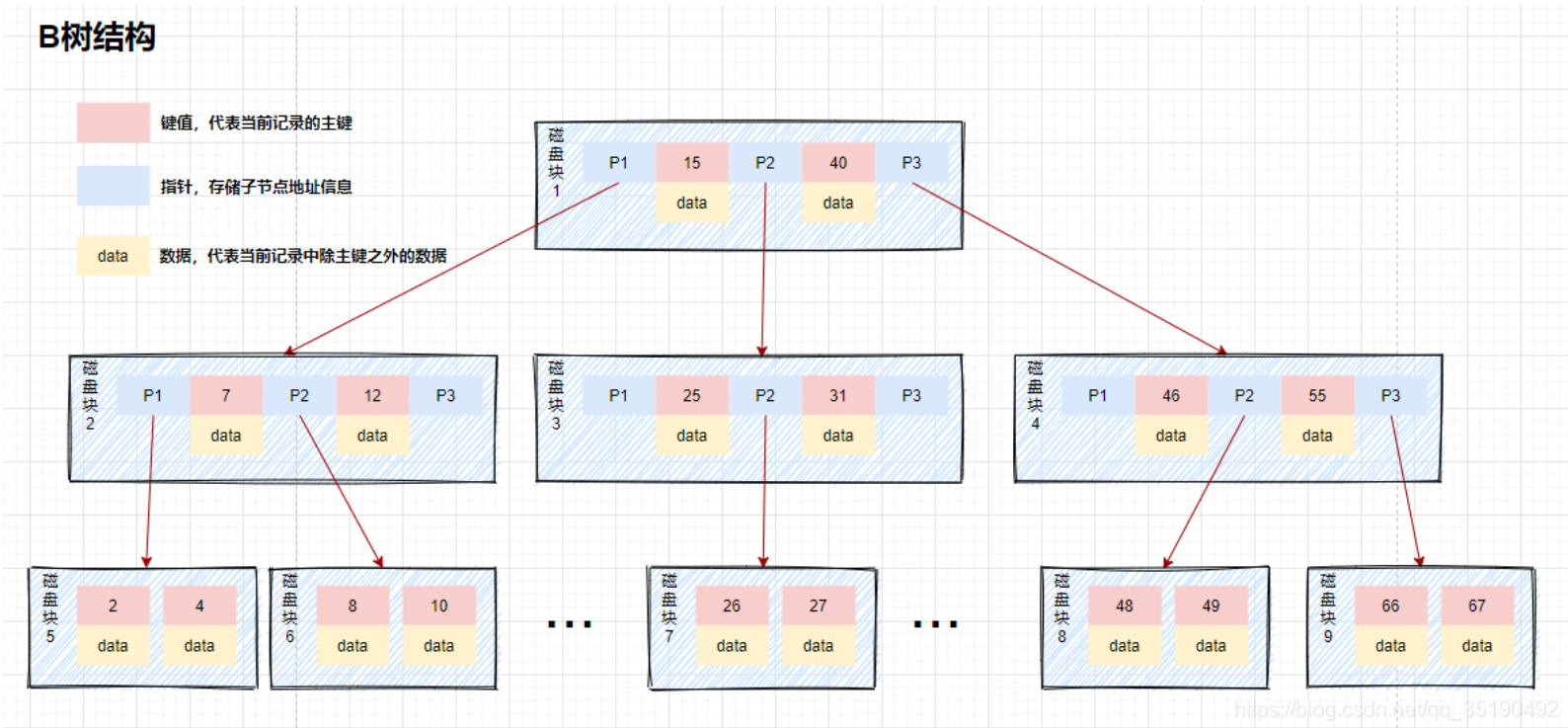

这种数据结构我们称为B树，B树是一种多叉平衡查找树，如下图主要特点：

  • B树的节点中存储着多个元素，每个内节点有多个分叉。
  • 节点中的元素包含键值和数据，节点中的键值从大到小排列。也就是说，在所有的节点都储存数据。
  • 父节点当中的元素不会出现在子节点中。
  • 所有的叶子结点都位于同一层，叶节点具有相同的深度，叶节点之间没有指针连接。

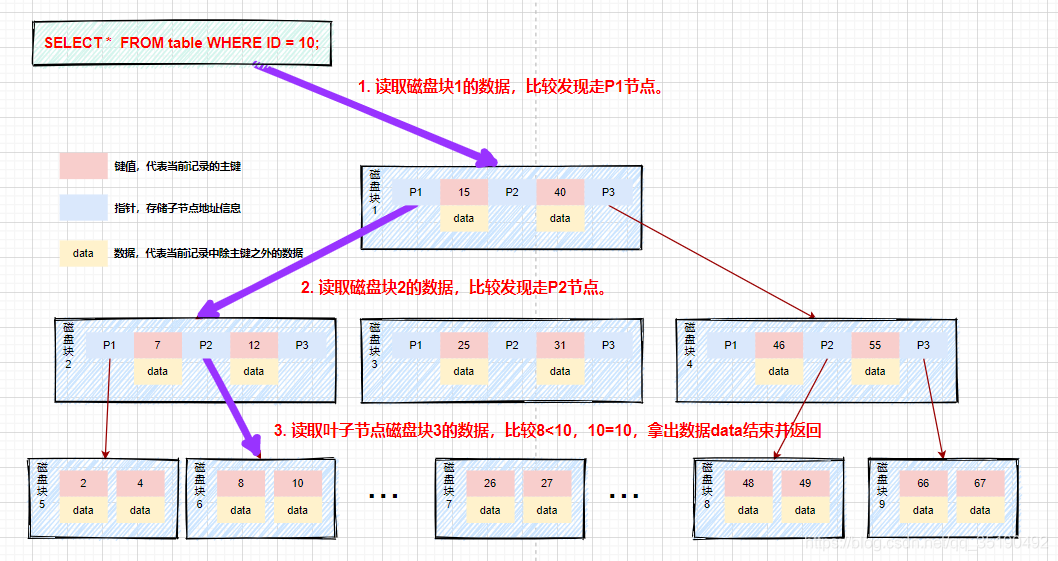

举个例子，在b树中查询数据的情况：

假如我们查询值等于10的数据。查询路径磁盘块1->磁盘块2->磁盘块5。

第一次磁盘IO：将磁盘块1加载到内存中，在内存中从头遍历比较，10<15，走左路，到磁盘寻址磁盘块2。

第二次磁盘IO：将磁盘块2加载到内存中，在内存中从头遍历比较，7<10，到磁盘中寻址定位到磁盘块5。

第三次磁盘IO：将磁盘块5加载到内存中，在内存中从头遍历比较，10=10，找到10，取出data，如果data存储的行记录，取出data，查询结束。如果存储的是磁盘地址，还需要根据磁盘地址到磁盘中取出数据，查询终止。

相比二叉平衡查找树，在整个查找过程中，虽然数据的比较次数并没有明显减少，但是磁盘IO次数会大大减少。同时，由于我们的比较是在内存中进行的，比较的耗时可以忽略不计。B树的高度一般2至3层就能满足大部分的应用场景，所以使用B树构建索引可以很好的提升查询的效率。







看到这里一定觉得B树就很理想了，但是前辈们会告诉你依然存在可以优化的地方：

B树不支持范围查询的快速查找，你想想这么一个情况如果我们想要查找10和35之间的数据，查找到15之后，需要回到根节点重新遍历查找，需要从根节点进行多次遍历，查询效率有待提高。

如果data存储的是行记录，行的大小随着列数的增多，所占空间会变大。这时，一个页中可存储的数据量就会变少，树相应就会变高，磁盘IO次数就会变大。

B+树：改造B树

B+树，作为B树的升级版，在B树基础上，MySQL在B树的基础上继续改造，使用B+树构建索引。B+树和B树最主要的区别在于非叶子节点是否存储数据的问题

  • B树：非叶子节点和叶子节点都会存储数据。
  • B+树：只有叶子节点才会存储数据，非叶子节点至存储键值。叶子节点之间使用双向指针连接，最底层的叶子节点形成了一个双向有序链表。

  • B+树的最底层叶子节点包含了所有的索引项。从图上可以看到，B+树在查找数据的时候，由于数据都存放在最底层的叶子节点上，所以每次查找都需要检索到叶子节点才能查询到数据。所以在需要查询数据的情况下每次的磁盘的IO跟树高有直接的关系，但是从另一方面来说，由于数据都被放到了叶子节点，所以放索引的磁盘块锁存放的索引数量是会跟这增加的，所以相对于B树来说，B+树的树高理论上情况下是比B树要矮的。也存在索引覆盖查询的情况，在索引中数据满足了当前查询语句所需要的全部数据，此时只需要找到索引即可立刻返回，不需要检索到最底层的叶子节点。

    举个例子：

    等值查询：
    假如我们查询值等于9的数据。查询路径磁盘块1->磁盘块2->磁盘块6。

    第一次磁盘IO：将磁盘块1加载到内存中，在内存中从头遍历比较，9<15，走左路，到磁盘寻址磁盘块2。

    第二次磁盘IO：将磁盘块2加载到内存中，在内存中从头遍历比较，7<9<12，到磁盘中寻址定位到磁盘块6。

    第三次磁盘IO：将磁盘块6加载到内存中，在内存中从头遍历比较，在第三个索引中找到9，取出data，如果data存储的行记录，取出data，查询结束。如果存储的是磁盘地址，还需要根据磁盘地址到磁盘中取出数据，查询终止。（这里需要区分的是在InnoDB中Data存储的为行数据，而MyIsam中存储的是磁盘地址。）

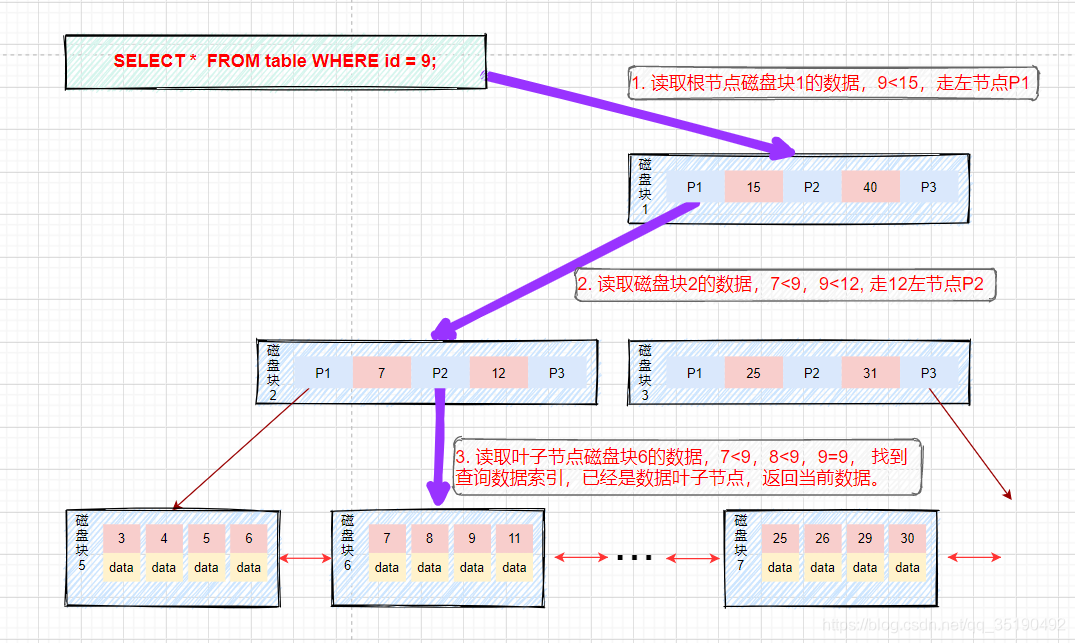

    过程如图：



    范围查询：
    假如我们想要查找9和26之间的数据。查找路径是磁盘块1->磁盘块2->磁盘块6->磁盘块7。

    首先查找值等于9的数据，将值等于9的数据缓存到结果集。这一步和前面等值查询流程一样，发生了三次磁盘IO。

    查找到15之后，底层的叶子节点是一个有序列表，我们从磁盘块6，键值9开始向后遍历筛选所有符合筛选条件的数据。

    第四次磁盘IO：根据磁盘6后继指针到磁盘中寻址定位到磁盘块7，将磁盘7加载到内存中，在内存中从头遍历比较，9<25<26，9<26<=26，将data缓存到结果集。

    主键具备唯一性（后面不会有<=26的数据），不需再向后查找，查询终止。将结果集返回给用户。



Mysql的索引实现



介绍完了索引数据结构，那肯定是要带入到Mysql里面看看真实的使用场景的，所以这里分析Mysql的两种存储引擎的索引实现：MyISAM索引和InnoDB索引

MyIsam索引

以一个简单的user表为例。user表存在两个索引，id列为主键索引，age列为普通索引

CREATE TABLE `user`
(
`id` int(11) NOT NULL AUTO_INCREMENT,
`username` varchar(20) DEFAULT NULL,
`age` int(11) DEFAULT NULL,
PRIMARY KEY (`id`) USING BTREE,
KEY `idx_age` (`age`) USING BTREE
) ENGINE = MyISAM
AUTO_INCREMENT = 1
DEFAULT CHARSET = utf8;

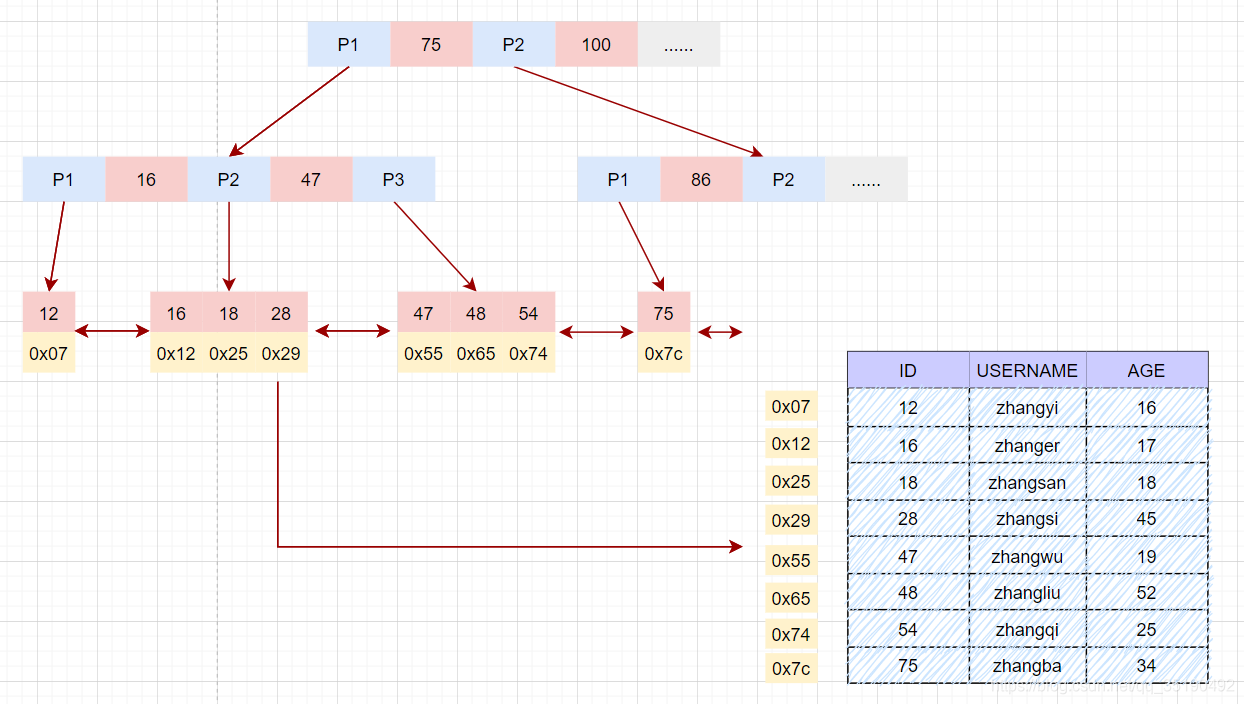

MyISAM的数据文件和索引文件是分开存储的。MyISAM使用B+树构建索引树时，叶子节点中存储的键值为索引列的值，数据为索引所在行的磁盘地址。







InnoDB索引

主键索引（聚簇索引）每个InnoDB表都有一个聚簇索引 ，聚簇索引使用B+树构建，叶子节点存储的数据是整行记录。一般情况下，聚簇索引等同于主键索引，当一个表没有创建主键索引时，InnoDB会自动创建一个ROWID字段来构建聚簇索引。InnoDB创建索引的具体规则如下：

  • 在表上定义主键PRIMARY KEY，InnoDB将主键索引用作聚簇索引。
  • 如果表没有定义主键，InnoDB会选择第一个不为NULL的唯一索引列用作聚簇索引。
  • 如果以上两个都没有，InnoDB 会使用一个6 字节长整型的隐式字段 ROWID字段构建聚簇索引。该ROWID字段会在插入新行时自动递增。

除聚簇索引之外的所有索引都称为辅助索引。在InnoDB中，辅助索引中的叶子节点存储的数据是该行的主键值。 在检索时，InnoDB使用此主键值在聚簇索引中搜索行记录。

使用辅助索引需要检索两遍索引：首先检索辅助索引获得主键，然后使用主键到主索引中检索获得记录。

组合索引
还是以自己创建的一个表为例：表 abc_innodb，id为主键索引，创建了一个联合索引idx_abc(a,b,c)。

CREATE TABLE `abc_innodb`
(
`id` int(11) NOT NULL AUTO_INCREMENT,
`a` int(11) DEFAULT NULL,
`b` int(11) DEFAULT NULL,
`c` varchar(10) DEFAULT NULL,
`d` varchar(10) DEFAULT NULL,
PRIMARY KEY (`id`) USING BTREE,
KEY `idx_abc` (`a`, `b`, `c`)
) ENGINE = InnoDB;

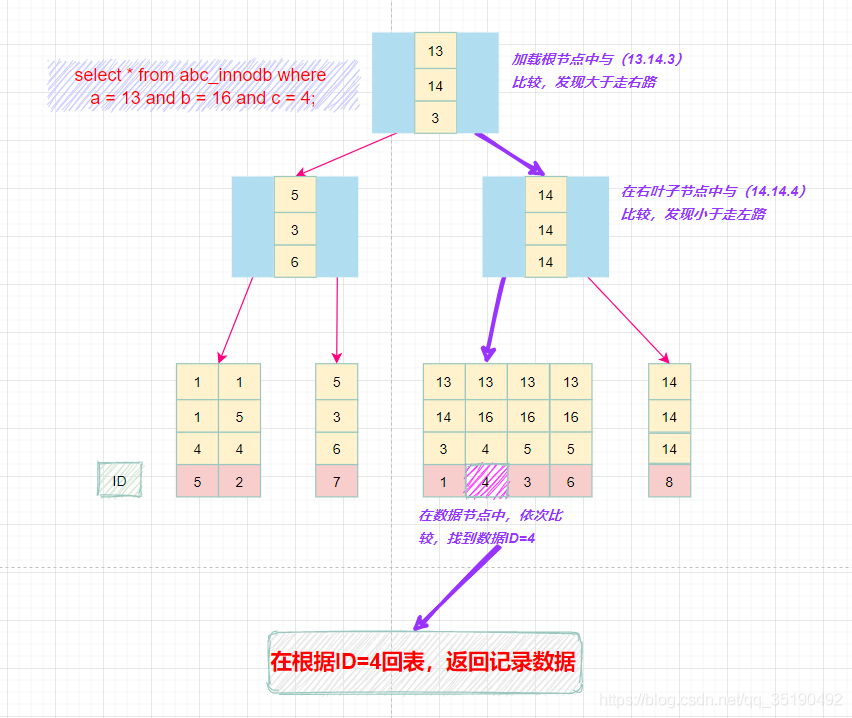

组合索引的查询过程：

select * from abc_innodb where a = 13 and b = 16 and c = 4;





最左匹配原则：

最左前缀匹配原则和联合索引的索引存储结构和检索方式是有关系的。

在组合索引树中，最底层的叶子节点按照第一列a列从左到右递增排列，但是b列和c列是无序的，b列只有在a列值相等的情况下小范围内递增有序，而c列只能在a，b两列相等的情况下小范围内递增有序。

就像上面的查询，B+树会先比较a列来确定下一步应该搜索的方向，往左还是往右。如果a列相同再比较b列。但是如果查询条件没有a列，B+树就不知道第一步应该从哪个节点查起。

可以说创建的idx_abc(a,b,c)索引，相当于创建了(a)、（a,b）（a,b,c）三个索引。在创建联合索引时，要根据业务的要求，where子句中使用最频繁的一列放在最左边。这样的扩展性比较好，比如stu_id经常作为查询条件，而phone不常用，则需要把stu_id放在联合索引的第一位，即最左边。

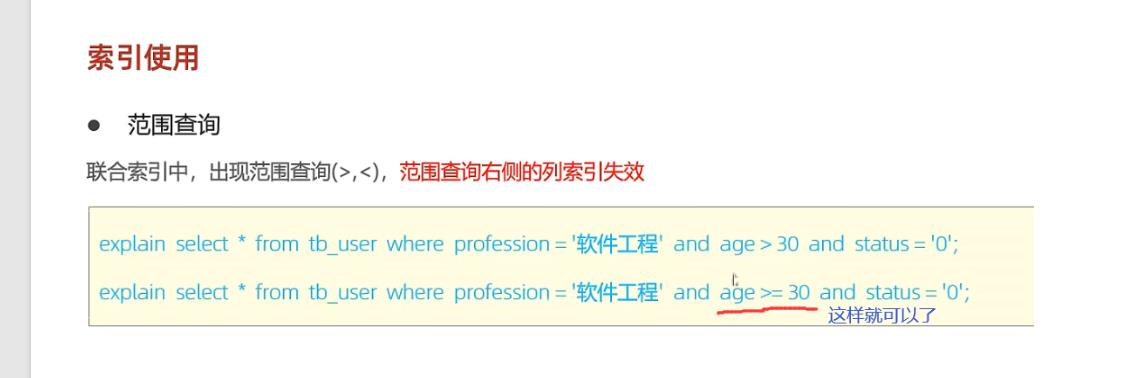

组合索引的最左前缀匹配原则：使用组合索引查询时，mysql会一直向右匹配直至遇到范围查询(>、<、between、like)就停止匹配。

覆盖索引

覆盖索引并不是说是索引结构，覆盖索引是一种很常用的优化手段。因为在使用辅助索引的时候，我们只可以拿到主键值，相当于获取数据还需要再根据主键查询主键索引再获取到数据。但是试想下这么一种情况，在上面abc_innodb表中的组合索引查询时，如果我只需要abc字段的，那是不是意味着我们查询到组合索引的叶子节点就可以直接返回了，而不需要回表。这种情况就是覆盖索引。

总结

避免回表

在InnoDB的存储引擎中，使用辅助索引查询的时候，因为辅助索引叶子节点保存的数据不是当前记录的数据而是当前记录的主键索引，索引如果需要获取当前记录完整数据就必然需要根据主键值从主键索引继续查询。这个过程我们称为回表。想想回表必然是会消耗性能影响性能。那如何避免呢？

使用索引覆盖，举个例子：现有User表（id(PK),name(key),sex,address,hobby…）

如果在一个场景下，select id,name,sex from user where name ='zhangsan';这个语句在业务上频繁使用到，而user表的其他字段使用频率远低于它，在这种情况下，如果我们在建立 name 字段的索引的时候，不是使用单一索引，而是使用联合索引（name，sex）这样的话再执行这个查询语句是不是根据辅助索引查询到的结果就可以获取当前语句的完整数据。这样就可以有效地避免了回表再获取sex的数据。

这里就是一个典型的使用覆盖索引的优化策略减少回表的情况。

联合索引的使用

联合索引，在建立索引的时候，尽量在多个单列索引上判断下是否可以使用联合索引。联合索引的使用不仅可以节省空间，还可以更容易的使用到索引覆盖。试想一下，索引的字段越多，是不是更容易满足查询需要返回的数据呢。比如联合索引（a_b_c），是不是等于有了索引：a，a_b，a_b_c三个索引，这样是不是节省了空间，当然节省的空间并不是三倍于（a，a_b，a_b_c）三个索引，因为索引树的数据没变，但是索引data字段的数据确实真实的节省了。

联合索引的创建原则，在创建联合索引的时候因该把频繁使用的列、区分度高的列放在前面，频繁使用代表索引利用率高，区分度高代表筛选粒度大，这些都是在索引创建的需要考虑到的优化场景，也可以在常需要作为查询返回的字段上增加到联合索引中，如果在联合索引上增加一个字段而使用到了覆盖索引，那我建议这种情况下使用联合索引。

联合索引的使用

  1. 考虑当前是否已经存在多个可以合并的单列索引，如果有，那么将当前多个单列索引创建为一个联合索引。
  2. 当前索引存在频繁使用作为返回字段的列，这个时候就可以考虑当前列是否可以加入到当前已经存在索引上，使其查询语句可以使用到覆盖索引。



避免索引失效

索引失效也是慢查询的主要原因之一，常见的导致索引失效的情况有下面这些：

  • 使用 SELECT * 进行查询;
  • 创建了组合索引，但查询条件未准守最左匹配原则;
  • 在索引列上进行计算、函数、类型转换等操作;
  • 以 % 开头的 LIKE 查询比如 like '%abc';;
  • 查询条件中使用 or，且 or 的前后条件中有一个列没有索引，涉及的索引都不会被使用到;
  • 发生隐式转换;

  •



  • ......

当一个表有多条索引可以走时，mysql会根据查询语句的成本来选择走哪条索引。
