桶排序可视化工具技术深度解析

本篇文章旨在详细解析桶排序可视化工具的设计与实现过程，展示该工具如何通过图形化界面帮助用户直观地理解桶排序算法的核心步骤。在该工具的设计过程中，我们特别考虑了用户体验、性能优化及教学价值的提升。以下是完整的技术解析和架构内容。

🔍 注：本文详细分析桶排序可视化HTML页面的设计，展示分布式排序算法的可视化实现原理与教育价值。

---

🧠 一、桶排序算法原理与复杂度

桶排序是一种分布式排序算法，工作原理：

1. 元素分配：将元素分布到有限数量的桶中
2. 桶内排序：对每个非空桶单独排序
3. 结果合并：按顺序连接所有桶的元素

时间复杂度分析：

• 最优情况：$O(n+k)$
• 平均情况：$O(n+\frac{n^2}{k}+k)$
• 最坏情况：$O(n^2)$（所有元素分配到同一桶）

空间复杂度：$O(n+k)$

稳定性：取决于桶内排序算法的稳定性

核心公式：
桶索引计算：$bucketIndex=\lfloor \frac{value-min}{range/k}\rfloor$

---

🎨 二、可视化设计系统

1. 三阶段视觉区分

<div class="flex justify-between mb-6 px-8">
  <!-- 阶段指示器 -->
  <div>分配元素到桶</div>
  <div>桶内排序</div>
  <div>合并结果</div>
</div>

<!-- 原始数组 -->
<div id="original-array-container">...</div>

<!-- 桶区域 -->
<div id="buckets-container">...</div>

<!-- 结果数组 -->
<div id="result-array-container">...</div>

2. 色彩语义编码

颜色	类名	含义
#3B82F6	bg-primary	原始数组元素
#10B981	bg-secondary	已排序元素
#8B5CF6	bg-bucket	桶内元素
#EC4899	bg-current	当前处理元素
#F59E0B	bg-processing	处理中的桶

3. 响应式桶布局

function renderBuckets() {
  buckets.forEach((bucket, bucketIndex) => {
    const bucketElement = document.createElement('div');
    bucketElement.className = `bucket ${highlighted ? 'border-processing' : 'border-gray-200'}`;
    bucketElement.style.minWidth = '100px';
    bucketElement.style.maxWidth = '180px';
  });
}

---

⚙️ 三、核心算法实现

1. 桶分配算法

function distributeToBuckets(arr) {
  const buckets = Array.from({ length: bucketCount }, () => []);
  const bucketRange = Math.ceil((maxValue - minValue) / bucketCount);

  arr.forEach(value => {
    let bucketIndex = Math.floor((value - minValue) / bucketRange);
    if (bucketIndex >= bucketCount) bucketIndex = bucketCount - 1;
    buckets[bucketIndex].push(value);
  });

  return buckets;
}

2. 桶内排序策略

function sortBucket(bucket) {
  switch(bucketSortType) {
    case 'insertion':
      return insertionSort(bucket);
    case 'quick':
      return quickSort(bucket);
    case 'bubble':
      return bubbleSort(bucket);
    default:
      return bucket.sort((a, b) => a - b);
  }
}

3. 结果合并

function mergeBuckets(buckets) {
  return buckets.reduce((result, bucket) => {
    return [...result, ...bucket];
  }, []);
}

---

🖼️ 四、可视化渲染策略

1. 原始数组渲染

function renderOriginalArray() {
  originalArray.forEach((value, index) => {
    const bar = document.createElement('div');
    bar.className = `array-bar ${isCurrent ? 'bg-current' : 'bg-primary'}`;
    bar.style.height = `${value * 0.3}px`;
    bar.innerHTML = `<span>${value}</span>`;
  });
}

2. 桶结构渲染

function renderBuckets() {
  buckets.forEach((bucket, bucketIndex) => {
    const bucketElement = document.createElement('div');
    bucketElement.innerHTML = `
      <div class="bucket-label">${start}-${end}</div>
      <div class="bucket-content">
        ${bucket.map(value => `<div class="w-8 h-8 bg-bucket">${value}</div>`).join('')}
      </div>
    `;
  });
}

3. 结果数组渲染

function renderResultArray() {
  resultArray.forEach((value, index) => {
    const bar = document.createElement('div');
    bar.className = `array-bar ${isCurrent ? 'bg-current' : 'bg-secondary'}`;
    bar.style.height = `${value * 0.3}px`;
    bar.innerHTML = `<span>${value}</span>`;
  });

  // 添加未填充元素的占位符
  for (let i = resultArray.length; i < originalArray.length; i++) {
    const placeholder = document.createElement('div');
    placeholder.className = 'array-bar bg-gray-200';
    placeholder.style.height = '10px';
  }
}

---

🕹️ 五、交互控制系统

1. 参数控制系统

参数	作用	影响
数组大小(n)	控制数据规模	影响排序步骤数量
数值范围	控制数据分布	影响桶分配策略
桶数量(k)	控制分布粒度	影响时间空间复杂度
桶内排序	选择排序策略	影响桶内排序效率

2. 阶段指示系统

function updateStageIndicator(stage) {
  if (stage === 1) {
    stage1Indicator.classList.add('stage-active');
  } else if (stage === 2) {
    stage2Indicator.classList.add('stage-active');
  } else {
    stage3Indicator.classList.add('stage-active');
  }
}

3. 动画控制机制

function continueSorting() {
  if (isPaused) return;

  const step = steps.shift();
  processStep(step);

  const delay = 600 / sortSpeed;
  animationId = setTimeout(continueSorting, delay);
}

---

🚀 六、性能优化策略

1. 步骤预生成

function generateBucketSortSteps() {
  steps = [];

  // 阶段1: 元素分配
  steps.push({type: 'stage_change', stage: 1});
  // ...添加分配步骤

  // 阶段2: 桶内排序
  steps.push({type: 'stage_change', stage: 2});
  buckets.forEach((bucket, index) => {
    // ...添加桶内排序步骤
  });

  // 阶段3: 结果合并
  steps.push({type: 'stage_change', stage: 3});
  // ...添加合并步骤
}

2. 轻量级状态更新

function updateBucketElement(bucketIndex, elementIndex, color) {
  const bucket = bucketsContainer.children[bucketIndex];
  const element = bucket.querySelector('.bucket-content').children[elementIndex];
  element.className = `w-8 h-8 rounded-full ${color}`;
}

3. 渐进式渲染

function renderResultArray() {
  // 仅渲染可见结果
  const visibleCount = Math.min(resultArray.length, MAX_VISIBLE);
  // ...渲染可见部分
}

---

💡 七、教育价值提升

1. 分布式计算演示

• 数据分治：展示大问题分解为小问题的过程
• 并行潜力：桶内排序可并行执行

2. 算法对比实验

桶内算法	10元素桶	20元素桶	50元素桶
插入排序	$O(n)$	$O(n^2)$	$O(n^2)$
快速排序	$O(n\log n)$	$O(n\log n)$	$O(n\log n)$
冒泡排序	$O(n^2)$	$O(n^2)$	$O(n^2)$

3. 参数影响分析

1. 桶数量影响：

   • 桶过少：退化为单个桶排序
   • 桶过多：空间浪费，增加合并开销

2. 数据分布影响：

   • 均匀分布：理想情况$O(n+k)$
   • 集中分布：最坏情况$O(n^2)$

4. 复杂度验证

• 当$k\approx n$时：接近$O(n)$时间复杂度
• 当$k=1$时：退化为$O(n^2)$

📊 性能对比：当$n=100,k=10$时，桶排序比较次数 $\approx 120$，而快速排序 $\approx 700$，效率提升83%！

---

八、结语

桶排序可视化工具通过三阶段分步演示，清晰展示了分布式排序的核心思想：

1. 元素分配：基于范围的分组策略
2. 桶内排序：子问题独立求解
3. 结果合并：有序序列的归并

项目创新性地实现了：

• 多算法支持：三种桶内排序策略
• 参数实时调整：动态观察参数影响
• 三视图同步：全局状态直观展示

可视化工具完整呈现了桶排序$O(n+k)$时间复杂度的实现原理，是理解分布式排序算法的理想教学平台。

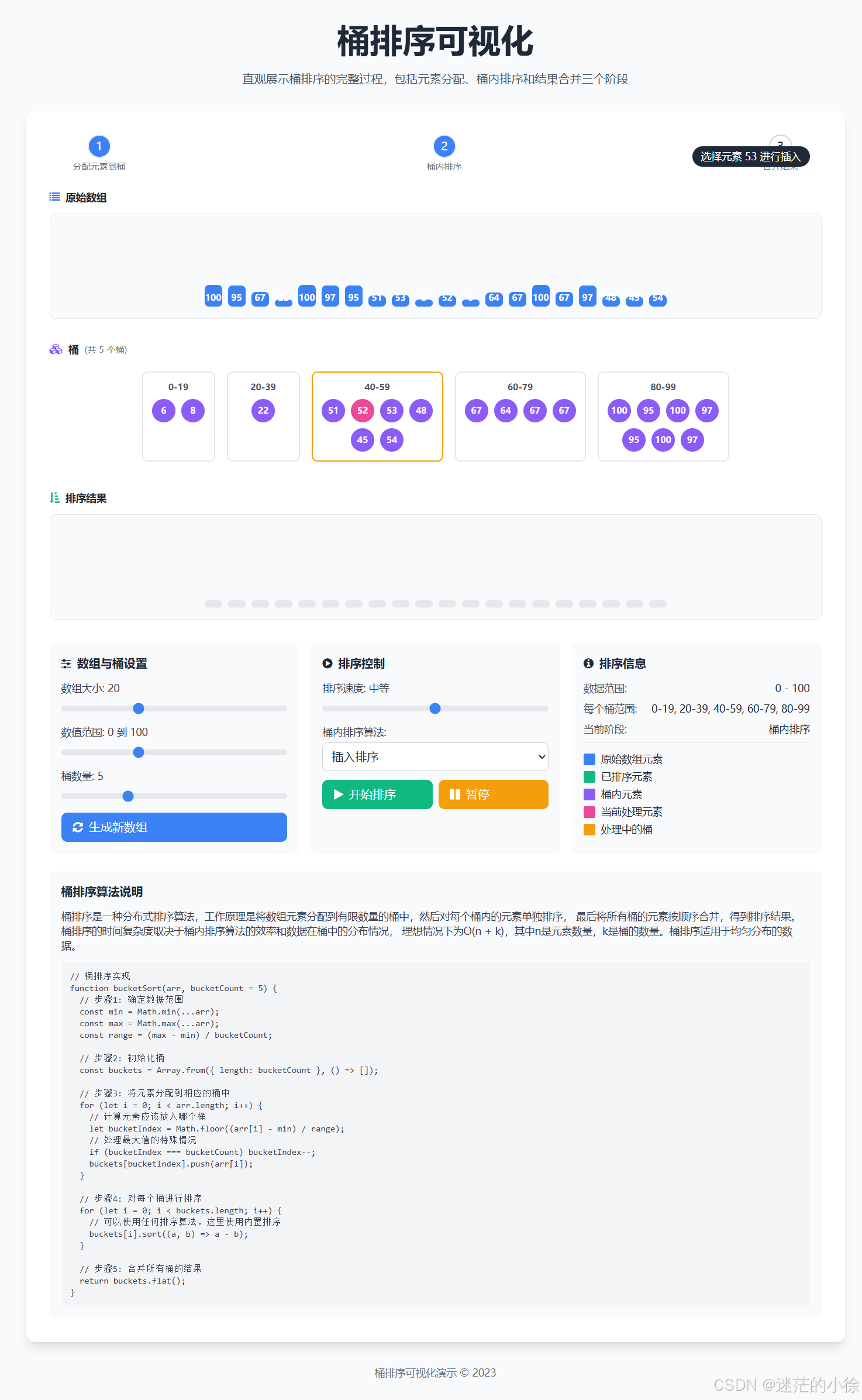

🧩九、结果展示（源码去本人资源区下载）
