算法可视化系列——07堆排序算法——可视化工具链【HTML】

堆排序可视化工具技术深度解析

本篇文章旨在详细解析堆排序可视化工具的设计与实现过程，展示该工具如何通过图形化界面帮助用户直观地理解堆排序算法的核心步骤。在该工具的设计过程中，我们特别考虑了用户体验、性能优化及教学价值的提升。以下是完整的技术解析和架构内容。

🔍 注：本文详细分析一个堆排序可视化HTML页面的设计，展示如何将复杂的二叉树结构转化为直观的交互式学习工具。

---

🧠 一、堆排序算法原理与复杂度

堆排序是一种基于二叉堆数据结构的比较排序算法，分为两个阶段：

1. 建堆阶段：将数组构建成最大堆/最小堆
   • 最大堆：每个父节点值 ≥ 子节点值
   • 最小堆：每个父节点值 ≤ 子节点值
2. 排序阶段：反复提取堆顶元素并重新堆化

时间复杂度分析：

• 建堆阶段：$O(n)$
• 排序阶段：$O(n\log n)$
• 总时间复杂度：$O(n\log n)$

空间复杂度：$O(1)$（原地排序）

稳定性：不稳定排序（相同元素可能改变顺序）

---

🎨 二、可视化设计系统

1. 色彩语义编码（Tailwind配置）

colors: {
  primary: '#3B82F6',   // 蓝色 - 未处理元素
  secondary: '#10B981', // 绿色 - 已排序元素
  heap: '#8B5CF6',     // 紫色 - 堆结构元素
  parent: '#F59E0B',   // 琥珀色 - 父节点
  child: '#EF4444',    // 红色 - 子节点
  current: '#EC4899',  // 粉色 - 当前操作元素
  swapped: '#6366F1'   // 靛蓝色 - 交换元素
}

2. 双视图布局设计

• 树形视图：展示堆的层次结构
• 数组视图：展示底层数据结构
• 同步高亮：两个视图的状态同步

3. 响应式布局方案

组件	移动端	桌面端
树形区域高度	h-[400px]	h-[400px]
数组区域高度	h-[160px]	h-[160px]
控制面板	单列	三列网格（md:grid-cols-3）

4. 树形结构渲染算法

function renderHeapNode(index, level, x, y) {
  // 计算节点位置
  const childOffset = layerWidths[nextLevel] / 2;

  // 渲染节点
  const node = document.createElement('div');
  node.className = `rounded-full ...`;

  // 添加连接线
  drawConnection(svg, parentX, parentY, childX, childY);
}

---

⚙️ 三、核心算法实现

1. 堆化过程（Heapify）

function heapify(arr, heapSize, i) {
  let target = i;
  const left = 2 * i + 1;
  const right = 2 * i + 2;

  // 最大堆比较逻辑
  if (left < heapSize && arr[left] > arr[target]) target = left;
  if (right < heapSize && arr[right] > arr[target]) target = right;

  // 最小堆比较逻辑
  if (heapType === 'min') {
    if (left < heapSize && arr[left] < arr[target]) target = left;
    if (right < heapSize && arr[right] < arr[target]) target = right;
  }

  if (target !== i) {
    [arr[i], arr[target]] = [arr[target], arr[i]];
    heapify(arr, heapSize, target); // 递归堆化
  }
}

2. 非递归堆化优化

function heapifySteps(arr, heapSize, i) {
  let current = i;
  while (true) {
    let target = current;
    // ... 比较子节点

    if (target !== current) {
      // 交换元素
      [arr[current], arr[target]] = [arr[target], arr[current]];
      current = target; // 继续向下调整
    } else {
      break; // 堆化完成
    }
  }
}

3. 堆排序主流程

function heapSort(arr) {
  const n = arr.length;

  // 建堆阶段
  for (let i = Math.floor(n/2)-1; i >= 0; i--) {
    heapify(arr, n, i);
  }

  // 排序阶段
  for (let i = n-1; i > 0; i--) {
    [arr[0], arr[i]] = [arr[i], arr[0]]; // 交换堆顶与末尾元素
    heapify(arr, i, 0); // 调整剩余堆
  }
}

---

🖼️ 四、可视化渲染策略

1. 树形结构动态布局算法

// 计算节点位置
const layerWidths = [];
for (let level = 0; level < heapHeight; level++) {
  const maxNodes = Math.pow(2, level);
  layerWidths[level] = containerWidth / (maxNodes + 1);
}

// 根节点位置
const rootX = containerWidth / 2 - nodeSize / 2;
const rootY = 20;

2. 父子节点连接算法

function drawConnection(svg, x1, y1, x2, y2) {
  const line = document.createElementNS("http://www.w3.org/2000/svg", "line");
  line.setAttribute('x1', x1);
  line.setAttribute('y1', y1);
  line.setAttribute('x2', x2);
  line.setAttribute('y2', y2);
  svg.appendChild(line);
}

3. 状态同步机制

// 高亮对象
const highlight = {
  heap: [0, 1, 2, 3, 4], // 堆中元素
  parent: 1,              // 当前父节点
  children: [3, 4],       // 子节点
  swapped: [0, 5]         // 交换元素
};

// 同时渲染两种视图
renderArray(highlight);
renderHeap(highlight);

---

🕹️ 五、交互控制系统

1. 参数控制系统

参数	作用	取值范围
数组大小	控制排序数据规模	5-31
堆类型	最大堆/最小堆	max/min
排序速度	动画速度控制	1-5级
节点大小	树节点显示尺寸	小/中/大

2. 状态管理机

// 排序状态转换
function togglePause() {
  if (isSorting && !isPaused) {
    // → 暂停状态
  } else if (isSorting && isPaused) {
    // → 继续状态
  }
}

3. 动画控制机制

const delay = 700 / sortSpeed; // 速度控制

function continueSorting() {
  if (isPaused || !isSorting) return;

  // 执行下一步
  const step = steps.shift();
  processStep(step);

  // 安排下一帧
  animationId = setTimeout(continueSorting, delay);
}

---

🚀 六、性能优化策略

1. 步骤预生成

function generateHeapSortSteps() {
  steps = [];
  // 生成建堆步骤...
  // 生成排序步骤...
}

2. 轻量级状态更新

// 仅更新必要的节点
function updateNode(index, color) {
  const node = document.querySelector(`[data-index="${index}"]`);
  if (node) {
    node.className = `... ${color}`;
  }
}

3. 按需渲染

// 只渲染可见范围内的节点
function renderHeapNode(index, level) {
  if (level > MAX_VISIBLE_LEVEL) return;
  // ...渲染节点
}

4. 连接线批处理

// 使用SVG一次性绘制所有连接线
const svg = document.createElementNS("...", "svg");
for (const conn of connections) {
  drawConnection(svg, conn.x1, conn.y1, conn.x2, conn.y2);
}

---

💡 七、教育价值提升

1. 堆结构动态构建

• 可视化展示数组到堆的转换过程
• 实时显示父子节点关系
• 节点交换动画

2. 完整排序过程

1. 建堆阶段：从最后一个非叶子节点开始堆化
2. 排序阶段：堆顶元素交换 → 堆化 → 重复

3. 复杂度验证

• 建堆阶段操作次数：$O(n)$
• 排序阶段操作次数：$O(n\log n)$
• 总比较次数：$C\approx 2n\log n$

4. 算法对比实验室

• 最大堆 vs 最小堆
• 不同初始数组状态对比
• 与其他排序算法比较

📊 复杂度对比：当$n=15$时，堆排序比较次数 $\approx$ 60，而插入排序 $\approx$ 120，效率提升50%！

---

八、结语

通过此可视化工具，学习者可以直观理解：

1. 堆结构特性：完全二叉树 + 堆序性质
2. 建堆过程：自底向上堆化
3. 排序过程：交换堆顶与末尾元素 + 堆化
4. 时间复杂度：$O(n\log n)$的保证

项目采用双视图设计（树形结构+数组），支持参数实时调整，是算法教学领域的创新范例。

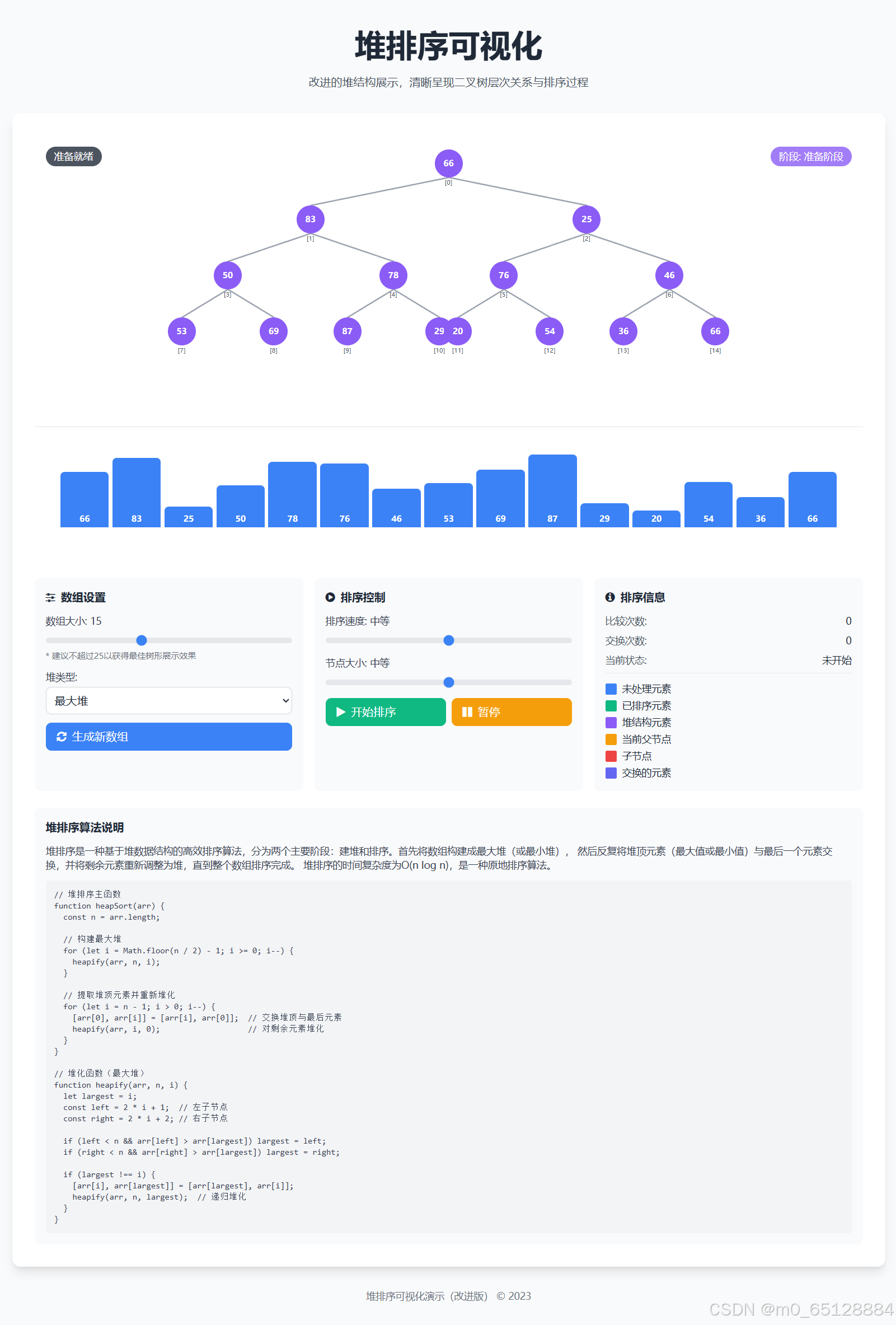

🧩九、结果展示（源码去本人资源区下载）
