🔍 凸透镜成像原理模拟器技术解析

一、💡 设计理念与架构

这个凸透镜成像原理模拟器通过交互式可视化和物理引擎的结合，实现了对光学原理的直观展示：

├── 交互控制层
│   ├── 焦距调节滑块
│   ├── 物距调节滑块
│   ├── 预设位置按钮
│   └── 显示选项控制
├── 物理引擎层
│   ├── 透镜公式计算
│   ├── 成像特性分析
│   └── 光路追踪算法
├── 可视化层
│   ├── Canvas光路绘制
│   ├── 实时数据展示
│   └── 成像特性标注
└── 教学层
    ├── 光学原理讲解
    ├── 公式推导过程
    └── 应用实例展示

二、⚙️ 物理引擎实现

2.1 透镜公式计算

function calculateImageDistance(f, u) {
    // 透镜公式: 1/f = 1/u + 1/v
    if (u === f) return Infinity; // 物距等于焦距时不成像
    return 1 / (1/f - 1/u);
}

2.2 成像特性分析

function analyzeImageCharacteristics(u, f, v) {
    if (u < f) {
        return {
            type: "虚像",
            orientation: "正立",
            size: Math.abs(v/u) > 1 ? "放大" : "缩小",
            position: "同侧"
        };
    } else if (u === f) {
        return {
            type: "不成像",
            orientation: "-",
            size: "-",
            position: "-"
        };
    } else {
        return {
            type: "实像",
            orientation: "倒立",
            size: Math.abs(v/u) > 1 ? "放大" : "缩小",
            position: "异侧"
        };
    }
}

2.3 放大率计算

$$m=\left|\frac{v}{u}\right|$$

三、🎨 可视化系统

3.1 Canvas光路绘制

function drawLensSystem() {
    // 清空画布
    ctx.clearRect(0, 0, width, height);

    // 绘制主光轴
    ctx.beginPath();
    ctx.moveTo(0, originY);
    ctx.lineTo(width, originY);
    ctx.strokeStyle = '#aaa';
    ctx.stroke();

    // 绘制凸透镜
    ctx.beginPath();
    ctx.moveTo(originX, originY - lensHeight/2);
    // 贝塞尔曲线绘制透镜形状
    ctx.bezierCurveTo(/*...*/);
    ctx.strokeStyle = '#3B82F6';
    ctx.stroke();

    // 绘制物体
    ctx.beginPath();
    ctx.moveTo(objectX, originY);
    ctx.lineTo(objectX, objectTopY);
    // ...绘制箭头形状
    ctx.fillStyle = '#333';
    ctx.fill();

    // 绘制光线
    if (showRays) {
        // 1. 平行光
        drawParallelRay();
        // 2. 过光心光线
        drawCentralRay();
        // 3. 过焦点光线
        drawFocalRay();
    }

    // 绘制像
    if (imageExists) {
        if (isVirtualImage) {
            // 虚线绘制虚像
            ctx.setLineDash([5, 3]);
            drawImage();
            ctx.setLineDash([]);
        } else {
            // 实线绘制实像
            drawImage();
        }
    }
}

3.2 动态标注系统

function drawLabels() {
    // 标记光心
    ctx.fillText('O', originX, originY - 20);

    // 标记焦点
    ctx.fillText('F', originX - f * scale, originY - 20);
    ctx.fillText("F'", originX + f * scale, originY - 20);

    // 标记物距u
    drawDistanceMarker(originX, objectX, originY + 30, 'u');

    // 标记像距v
    if (v !== Infinity) {
        drawDistanceMarker(originX, imageX, originY + 90, 'v');
    }
}

四、📊 成像规律系统

4.1 物距-成像关系表

物距范围	像的性质	应用实例
$u>2f$	倒立、缩小、实像	照相机
$u=2f$	倒立、等大、实像	测焦距
$f<u<2f$	倒立、放大、实像	投影仪
$u=f$	不成像	平行光源
$u<f$	正立、放大、虚像	放大镜

4.2 实时数据显示

<div class="grid grid-cols-1 md:grid-cols-3 gap-4">
  <div class="bg-blue-50 p-3 rounded-lg">
    <div class="text-xs text-blue-700">物距</div>
    <div class="flex items-center">
      <i class="fa fa-arrows-h text-primary mr-2"></i>
      <span id="uValue">u = 30 cm</span>
    </div>
  </div>

  <div class="bg-green-50 p-3 rounded-lg">
    <div class="text-xs text-green-700">像距</div>
    <div class="flex items-center">
      <i class="fa fa-arrows-h text-secondary mr-2"></i>
      <span id="vValue">v = 15 cm</span>
    </div>
  </div>

  <div class="bg-orange-50 p-3 rounded-lg">
    <div class="text-xs text-orange-700">焦距</div>
    <div class="flex items-center">
      <i class="fa fa-dot-circle-o text-accent mr-2"></i>
      <span id="fValue">f = 10 cm</span>
    </div>
  </div>
</div>

五、🧮 公式推导系统

5.1 透镜公式

$$\frac{1}{f}=\frac{1}{u}+\frac{1}{v}$$

5.2 推导过程

1. 相似三角形分析
   物体高度$h$与像高度$h^{\prime }$的比例关系：
   $$\frac{h^{\prime }}{h}=\frac{v}{u}$$

2. 焦距关系
   利用另一组相似三角形：
   $$\frac{h}{u-f}=\frac{h^{\prime }}{f}$$

3. 联立方程
   将两个方程联立并简化：
   $$\frac{1}{f}=\frac{1}{u}+\frac{1}{v}$$

5.3 放大率公式

$$m=\left|\frac{v}{u}\right|$$

六、🔧 交互控制系统

6.1 参数调节

<div class="space-y-6">
  <div>
    <label for="focalLength">焦距 (f)</label>
    <div class="flex items-center space-x-2">
      <input type="range" id="focalLength" min="5" max="20" value="10">
      <span id="focalLengthValue">10 cm</span>
    </div>
  </div>

  <div>
    <label for="objectDistance">物距 (u)</label>
    <div class="flex items-center space-x-2">
      <input type="range" id="objectDistance" min="1" max="50" value="30">
      <span id="objectDistanceValue">30 cm</span>
    </div>
  </div>
</div>

6.2 预设位置

<div class="grid grid-cols-3 gap-2">
  <button class="preset-btn" data-u="25">u > 2f</button>
  <button class="preset-btn" data-u="15">f < u < 2f</button>
  <button class="preset-btn" data-u="5">u < f</button>
</div>

七、📚 教学系统

7.1 应用实例展示

<div class="grid grid-cols-1 md:grid-cols-3 gap-6">
  <div class="bg-white rounded-xl shadow-lg">

    <div class="p-5">
      <h4>照相机</h4>
      <p>物距(u) > 2f，形成倒立缩小的实像</p>
    </div>
  </div>

  <div class="bg-white rounded-xl shadow-lg">

    <div class="p-5">
      <h4>投影仪</h4>
      <p>f < 物距(u) < 2f，形成倒立放大的实像</p>
    </div>
  </div>

  <div class="bg-white rounded-xl shadow-lg">

    <div class="p-5">
      <h4>放大镜</h4>
      <p>物距(u) < f，形成正立放大的虚像</p>
    </div>
  </div>
</div>

八、🚀 技术亮点

1. 物理引擎精确：基于透镜公式的实时计算
2. 光路可视化：Canvas动态绘制三条关键光线
3. 交互式学习：参数实时调整与即时反馈
4. 多场景预设：一键切换典型成像位置
5. 教学一体化：理论讲解与实验模拟结合

九、🎓 教育价值

这个模拟器通过以下方式提升学习效果：

1. 抽象概念具象化：将光学原理转化为可视光路
2. 参数关系直观化：实时展示$u$、$v$、$f$的定量关系
3. 探索式学习：学生可自主调整参数观察变化
4. 错误尝试安全区：无风险地探索各种参数组合
5. 理论实践结合：公式推导与实际应用无缝衔接

十、💎 总结

这个凸透镜成像原理模拟器成功实现了：

• 物理准确性：严格遵循光学原理
• 交互友好性：直观的参数控制
• 教学系统性：从原理到应用的完整知识链
• 视觉表现力：清晰的光路展示

通过将光学原理、交互设计和教学法完美融合，该工具为物理教育提供了强大的可视化教学支持，使学生能够直观理解凸透镜成像的复杂规律。

十一、成果展示

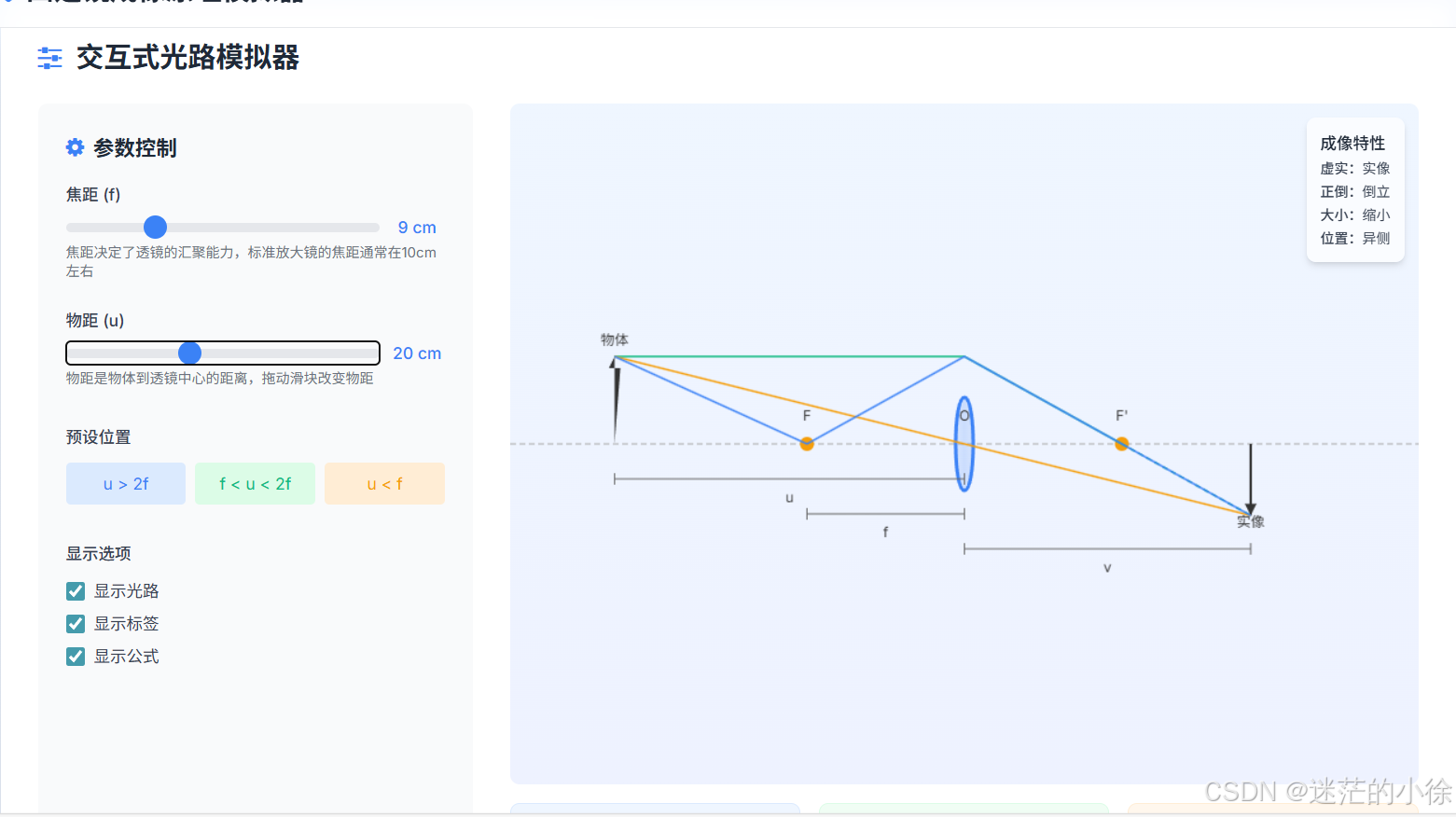

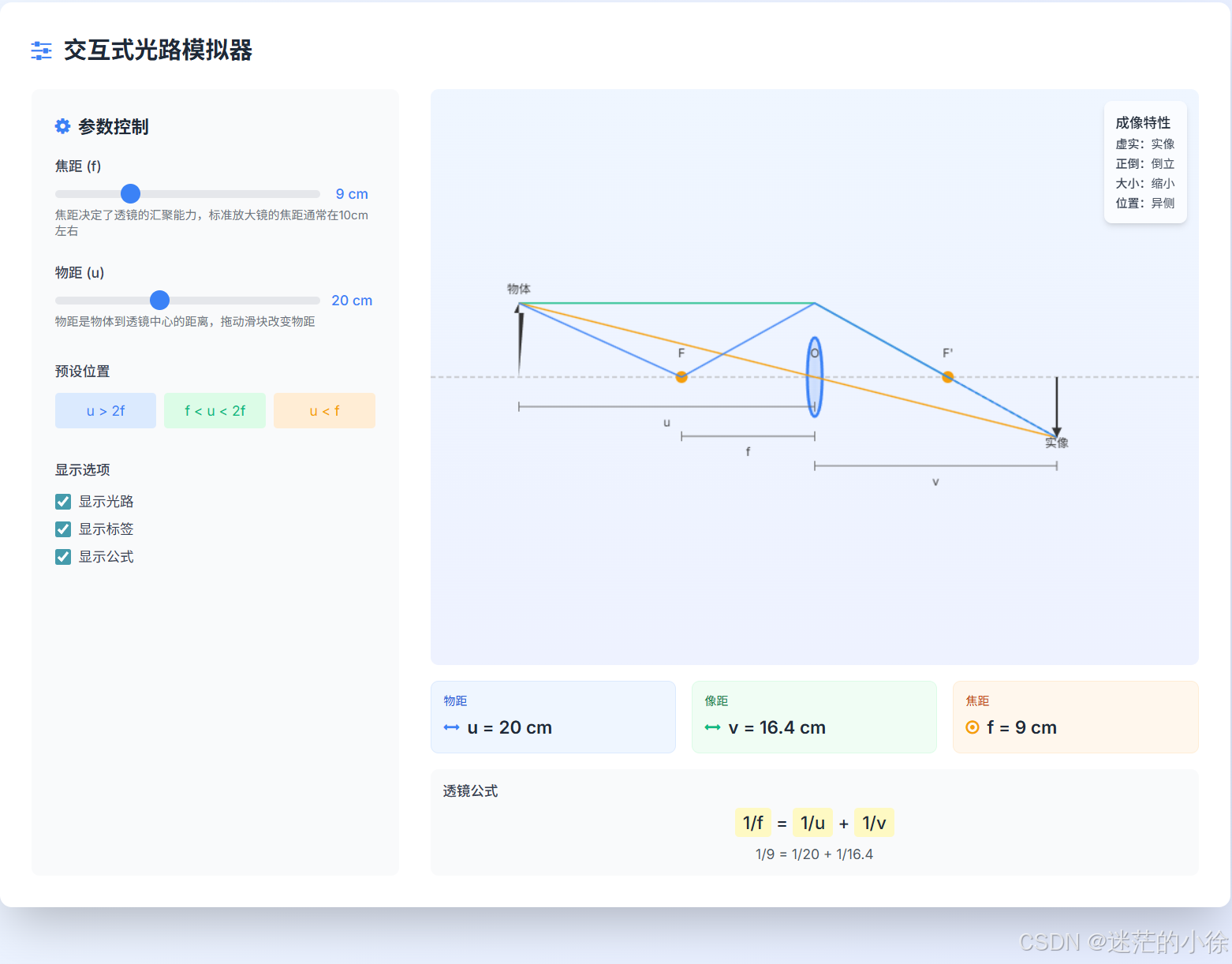

11.1 交互式光路模拟器

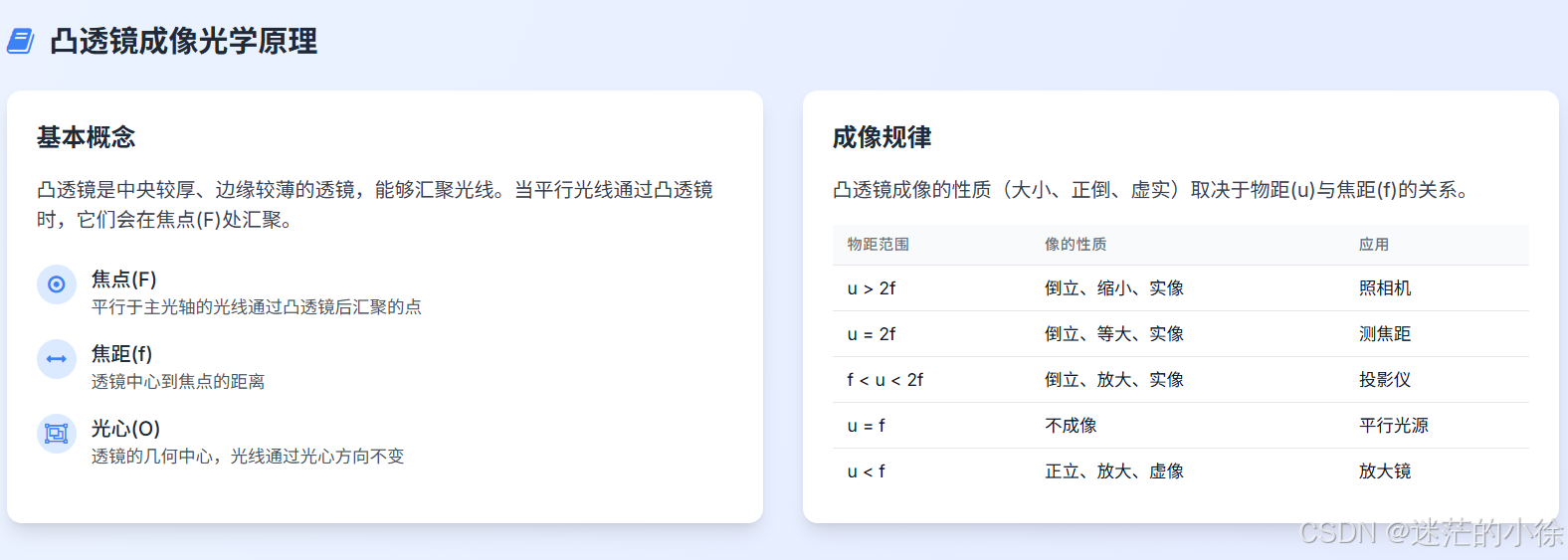

11.2 凸透镜成像光学原理

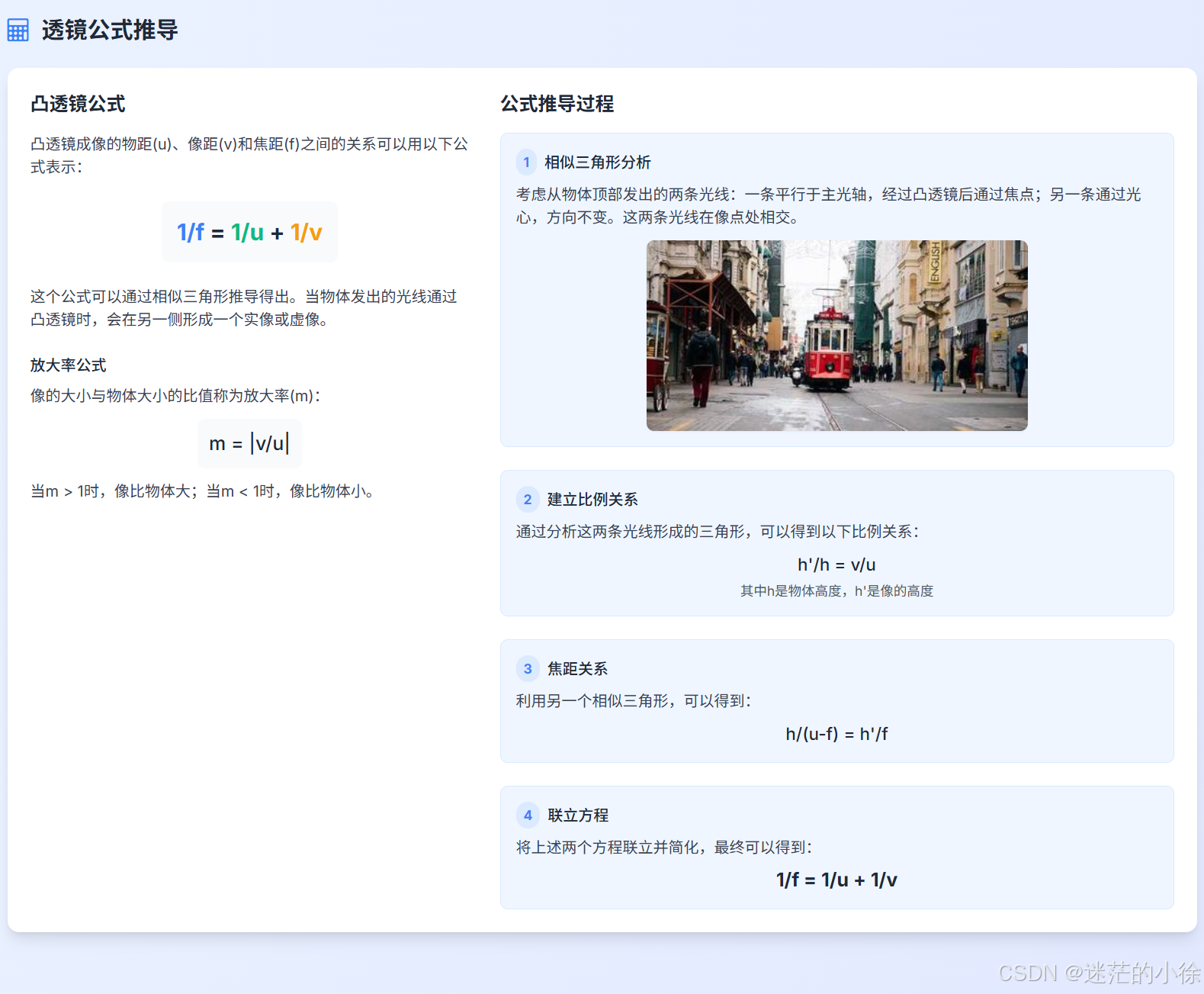

11.3 透镜公式推导

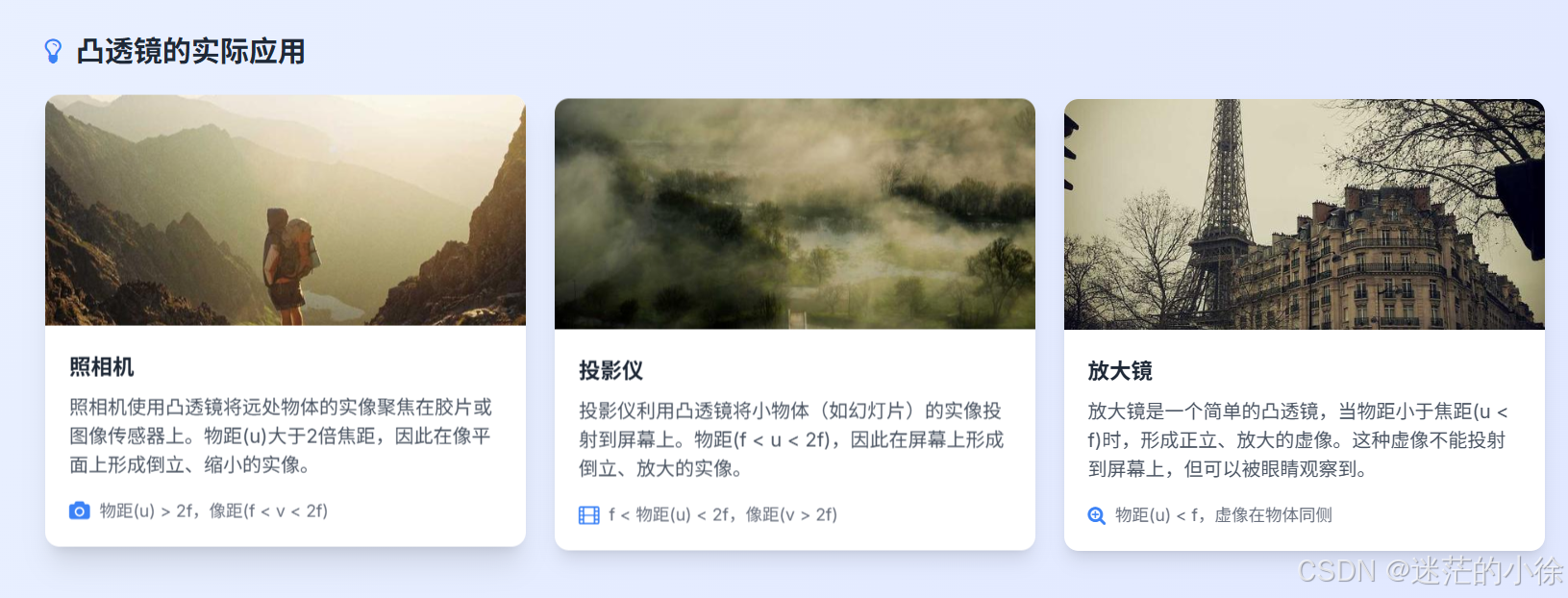

11.4 凸透镜的实际应用

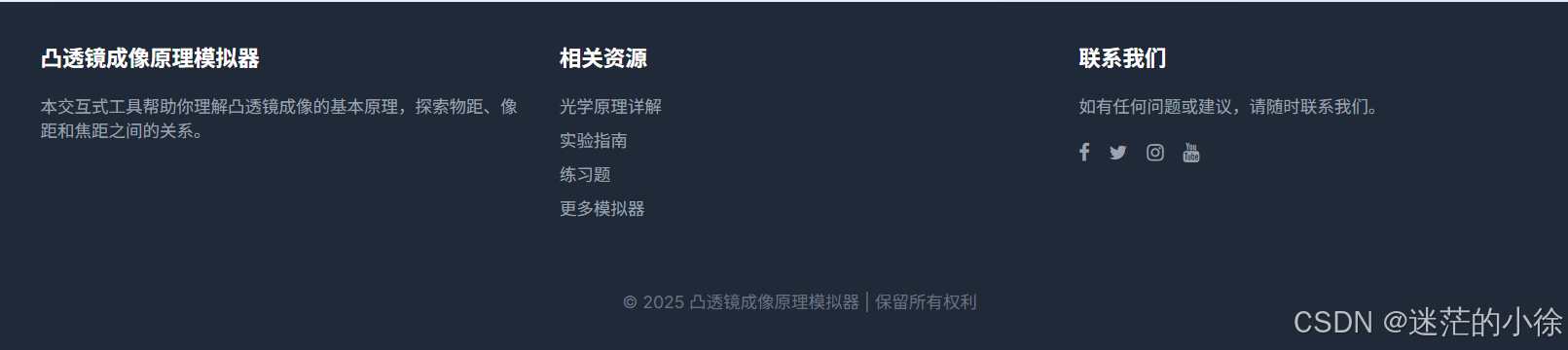

11.5 底部属性栏
