算法可视化系列——02选择排序算法——可视化工具链【HTML】

选择排序可视化工具技术解析

本篇文章将详细讲解选择排序可视化工具的设计思路和实现方式，并重点分析其与冒泡排序可视化的差异和独特设计。

一、设计理念与技术栈对比

1.1 选择排序与冒泡排序的差异

• 选择排序：其时间复杂度为$O(n^2)$，每一轮选择未排序部分的最小值，并与当前遍历的元素交换位置。
• 冒泡排序：时间复杂度同样为$O(n^2)$，其过程是不断比较相邻元素并交换位置，直到全部元素有序。

关键区别在于，选择排序每轮仅需一次交换，而冒泡排序可能在每一轮进行多次交换。因此，选择排序通常在交换次数上较少，适用于对交换次数要求较高的场景。

1.2 可视化设计的差异

特性	选择排序可视化	冒泡排序可视化
核心高亮	当前最小值	比较中的相邻元素
交换频率	每轮1次	每轮多次
状态标记	已排序区域	已排序元素
动画重点	最小值选择过程	交换过程

1.3 技术栈

这个工具的核心目标是可视化选择排序算法，通过：

• 直观展示排序过程中元素的比较和交换
• 提供交互控制参数（数组大小、排序速度）
• 使用颜色编码区分不同操作状态

采用的技术栈：

• Tailwind CSS - 用于响应式UI设计和组件样式
• JavaScript - 实现核心排序算法和可视化逻辑
• Font Awesome - 提供界面图标
• CSS动画 - 实现平滑的过渡效果

<!-- Tailwind CSS 用于响应式设计 -->
<script src="https://cdn.tailwindcss.com"></script>

<!-- Font Awesome 提供图标 -->
<link href="https://cdn.jsdelivr.net/npm/font-awesome@4.7.0/css/font-awesome.min.css" rel="stylesheet">

<!-- 自定义配置 -->
<script>
  tailwind.config = {
    theme: {
      extend: {
        colors: {
          primary: '#3B82F6',   // 未处理元素
          secondary: '#10B981', // 已排序元素
          accent: '#F59E0B',    // 当前最小值
          danger: '#EF4444',    // 正在比较
          neutral: '#1F2937',   // 文本颜色
        }
      }
    }
  }
</script>

二、核心设计解析

2.1 三维可视化区域设计

<div id="visualization-container" class="h-64 md:h-80 w-full mb-8 relative overflow-x-auto">
  <div id="array-container" class="h-full flex items-end justify-center gap-[2px] md:gap-[4px] p-4 min-w-max"></div>
  <div id="status-display" class="absolute top-4 left-4 bg-neutral/80 text-white px-3 py-1 rounded-full text-sm">
    准备就绪
  </div>
</div>

独特设计点：

• 相对定位的状态显示：实时显示当前排序状态
• 最小宽度保证：min-w-max 确保小数组居中显示
• 响应式间距：gap-[2px] md:gap-[4px] 适应不同屏幕

2.2 四面板控制台设计

<div class="grid grid-cols-1 md:grid-cols-3 gap-4 mb-6">
  <!-- 数组设置面板 -->
  <div class="bg-gray-50 p-4 rounded-lg">
    <h3><i class="fa fa-sliders"></i> 数组设置</h3>
    <!-- 大小滑块和生成按钮 -->
  </div>

  <!-- 排序控制面板 -->
  <div class="bg-gray-50 p-4 rounded-lg">
    <h3><i class="fa fa-play-circle"></i> 排序控制</h3>
    <!-- 速度滑块和按钮 -->
  </div>

  <!-- 排序信息面板 -->
  <div class="bg-gray-50 p-4 rounded-lg">
    <h3><i class="fa fa-info-circle"></i> 排序信息</h3>
    <!-- 计数器和图例 -->
  </div>
</div>

创新点：

• 功能分区明确：设置、控制、信息分离
• 视觉一致性：统一圆角和背景色
• 图标增强认知：每个面板有对应图标

2.3 算法状态跟踪系统

// 状态计数器
let comparisonCount = 0;
let swapCount = 0;

// 渲染函数
function renderArray(highlightIndices = {}, sortedIndices = new Set()) {
  // 颜色编码系统
  let color = 'bg-primary'; // 默认未处理
  if (sortedIndices.has(index)) color = 'bg-secondary';
  else if (highlightIndices.currentMin === index) color = 'bg-accent';
  else if (highlightIndices.comparing === index) color = 'bg-danger';
}

颜色标识系统（选择排序）：

1. 未处理元素：蓝色（bg-primary）
2. 已排序元素：绿色（bg-secondary）
3. 当前最小值：黄色（bg-accent）
4. 正在比较：红色（bg-danger）

对比冒泡排序的颜色系统：

1. 默认状态：蓝色
2. 正在比较：黄色（相邻元素比较）
3. 正在交换：红色（发生交换）
4. 已排序：绿色

2.4 先记录后执行的动画策略

function startSelectionSort() {
  // 1. 记录所有排序步骤
  const steps = [];

  // 2. 模拟排序过程记录步骤
  for (let i = 0; i < tempArray.length - 1; i++) {
    // 记录比较步骤
    steps.push({ type: 'compare', i, minIndex, j });

    // 记录更新最小值
    steps.push({ type: 'updateMin', i, minIndex, j });

    // 记录交换步骤
    steps.push({ type: 'swap', i, minIndex });

    // 记录已排序状态
    steps.push({ type: 'sorted', i });
  }

  // 3. 执行排序动画
  executeSortSteps(steps);
}

优势：

• 精确控制：提前计算所有步骤
• 可暂停/继续：任意步骤暂停后可从断点继续
• 性能优化：避免排序中复杂计算

2.5 速度控制与暂停机制

function executeSortSteps(steps) {
  function continueSorting() {
    // 暂停检测
    if (isPaused || !isSorting) return;

    // 执行当前步骤
    const step = steps[currentStep];
    // ...处理不同步骤类型

    // 速度控制
    const delay = 500 / sortSpeed;
    animationId = setTimeout(continueSorting, delay);
  }

  // 保存继续函数
  continueSelectionSort = continueSorting;
}

创新点：

• 线性速度控制：delay = 500 / sortSpeed
• 状态保存：保存继续执行的函数
• 暂停恢复：通过全局变量控制流程

三、性能优化策略

3.1 最小化DOM操作

// 批量更新DOM
arrayContainer.innerHTML = '';
array.forEach(createBar);

3.2 智能渲染

// 只更新必要元素
function updateBar(index, color) {
  bars[index].className = `array-bar ${color}`;
}

3.3 数组大小限制

<input type="range" id="array-size" min="5" max="50" value="20">

四、教学价值增强设计

4.1 算法说明区

<div class="bg-gray-100 p-3 rounded text-xs text-gray-700 font-mono overflow-x-auto">
<pre>function selectionSort(arr) {
  for (let i = 0; i < arr.length - 1; i++) {
    let minIndex = i;
    for (let j = i + 1; j < arr.length; j++) {
      if (arr[j] < arr[minIndex]) {
        minIndex = j;
      }
    }
    [arr[i], arr[minIndex]] = [arr[minIndex], arr[i]];
  }
}</pre>
</div>

4.2 实时数据统计

<div class="flex justify-between">
  <span>比较次数:</span>
  <span id="comparison-count">0</span>
</div>
<div class="flex justify-between">
  <span>交换次数:</span>
  <span id="swap-count">0</span>
</div>

4.3 复杂度分析

• 时间复杂度：$O(n^2)$
• 空间复杂度：$O(1)$
• 交换次数：$O(n)$（远少于冒泡排序）

五、总结（源码去本人资源区下载）

通过创新的"先记录后执行"架构、明确的状态标记系统和直观的控制面板，选择排序可视化工具成功解决了算法可视化中的关键挑战：

1. 复杂状态管理：四色系统清晰表达算法状态
2. 执行控制：精准的暂停/继续机制
3. 教学价值：实时统计数据和算法说明

与冒泡排序可视化相比，该设计更强调最小值选择过程和交换操作的分离，准确地表达了选择排序的核心思想：“选择"大于"交换”。

这种设计模式可扩展到其他排序算法可视化，如插入排序和快速排序，为算法学习者提供直观的理解工具。

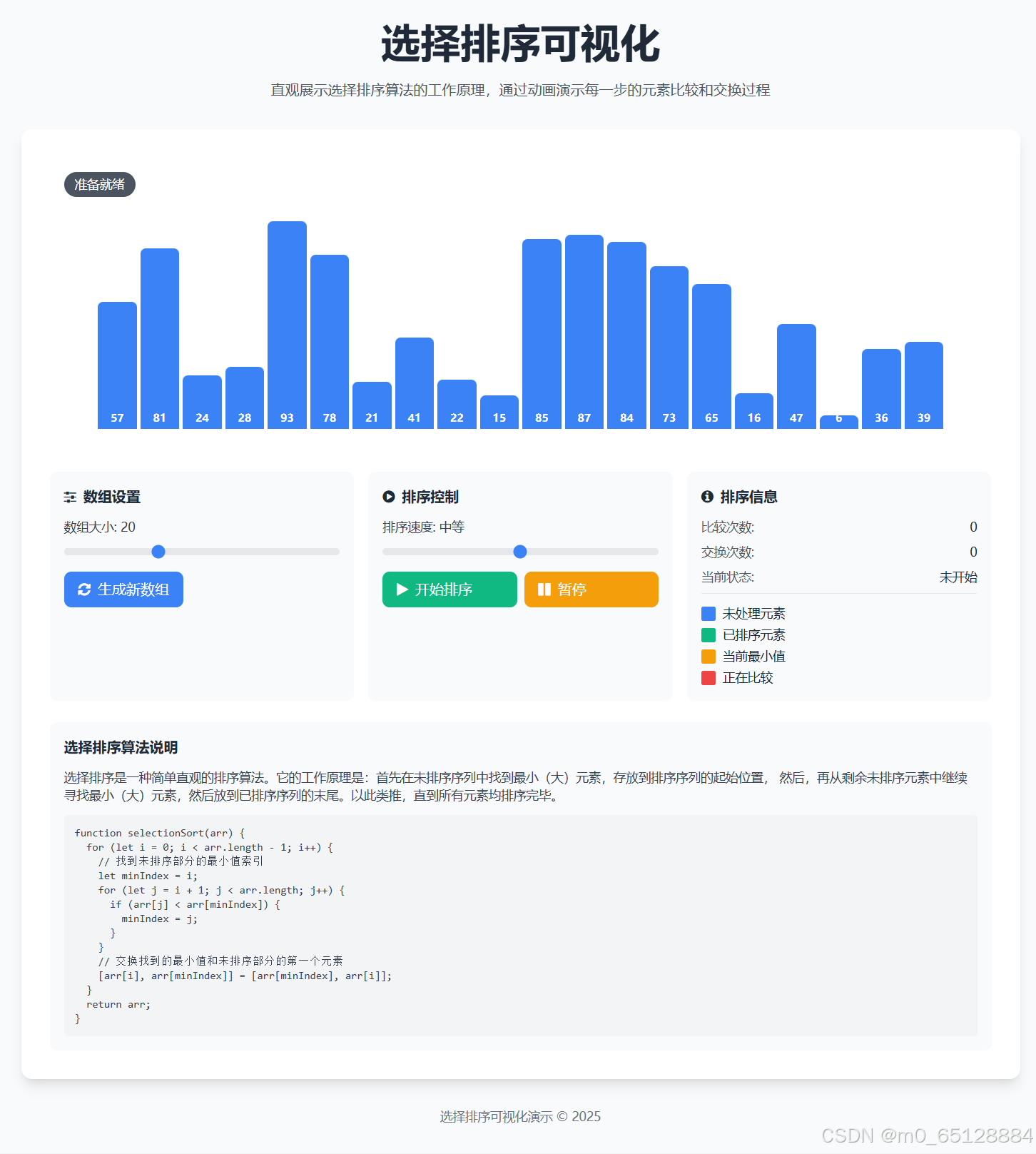

六、结果展示（源码去本人资源区下载）
