ESP8266 获取新大陆温湿度光照模块值

一、概述

温湿度走的是I2C协议，详细命令可以看SHT30手册。
光照ADC采样后用公式格式化

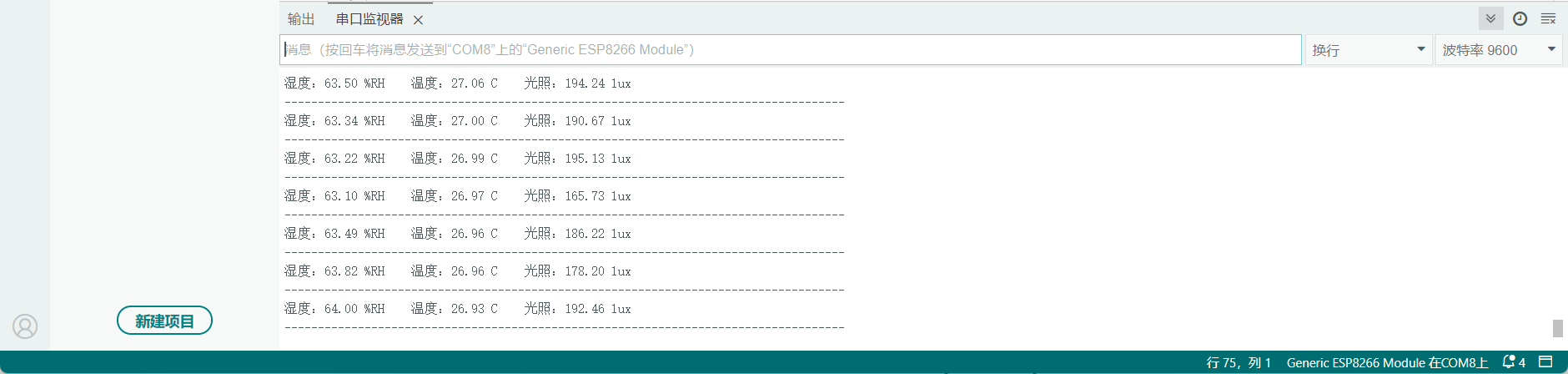

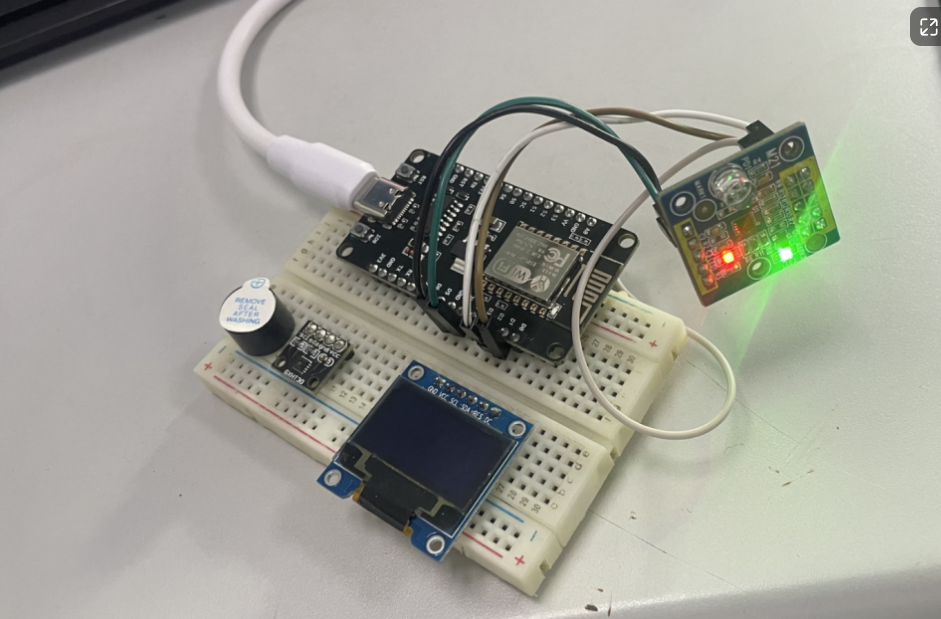

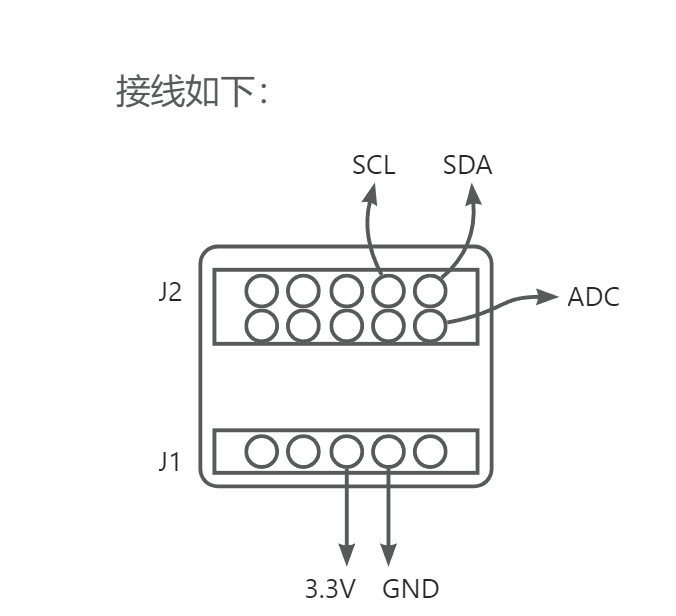

二、接线&效果图

示例代码(基于Arduino)

#include <Wire.h>

// GXHT30 I2C 地址 A 0x44 (默认)
#define Addr_SHT30 0x44

#define SDA_PIN 4   //数据线
#define SCL_PIN 5   //时钟线


float Vref = 3.3;   // 参考电压
float R = 100.0;  // 分压电阻阻值
float value = 0;


void setup()
{
  //初始化IIC(作为主设备)
  Wire.begin(SDA_PIN, SCL_PIN);
//  Wire.begin();   //如果12行报错就改为这个，接线接到你单片机的默认口
  //初始化串行通信，设置波特率=9600
  Serial.begin(9600);

  //延时以求稳定(删了也没事)
  delay(300);
}

void loop()
{
  unsigned int data[6]; //存储获取到的六个数据
  //开始IIC
  //写地址
  Wire.beginTransmission(Addr_SHT30);
  //发送测量命令 0x2C 0x06,但是因为IIC一次只能发一个8位数据，所以得发两次
  Wire.write(0x2C);
  Wire.write(0x06);
  //停止IIC
  Wire.endTransmission();
  //等待500ms是等待SHT30器件测量数据，实际上这个时间可以很短
  delay(500);

  //请求获取6字节的数据，然后会存到8266的内存里
  Wire.requestFrom(Addr_SHT30, 6);

  //读取6字节的数据
  //这六个字节分别为：温度8位高数据，温度8位低数据，温度8位CRC校验数据
  //               湿度8位高数据，湿度8位低数据，湿度8位CRC校验数据
  if (Wire.available() == 6)
  {
    data[0] = Wire.read();
    data[1] = Wire.read();
    data[2] = Wire.read();
    data[3] = Wire.read();
    data[4] = Wire.read();
    data[5] = Wire.read();
  }

  //然后计算得到的数据，要转化为摄氏度、相对湿度
  float cTemp = ((((data[0] * 256.0) + data[1]) * 175) / 65535.0) - 45;
  float humidity = ((((data[3] * 256.0) + data[4]) * 100) / 65535.0);


  int sensorValue = analogRead(A0);          // 读取模拟输入电压
  float Vout = sensorValue * Vref / 1024.0;  // 将电压值转换为伏特
  float lux = Vout / R * 1024.0;             // 根据公式计算照度值
  lux *= 27;

  //在串口里输出得到的数据
  Serial.print("湿度：");
  Serial.print(humidity);
  Serial.print(" %RH    ");

  Serial.print("温度：");
  Serial.print(cTemp);
  Serial.print(" C    ");

  Serial.print("光照：");
  Serial.print(lux);
  Serial.println(" lux");
  Serial.println("------------------------------------------------------------------------------------");


  // Serial.print("i2C原数据：");
  // Serial.print(data[0],HEX);
  // Serial.print(data[1],HEX);
  // Serial.println(data[2],HEX);
  // Serial.print(data[3],HEX);
  // Serial.print(data[4],HEX);
  // Serial.println(data[5],HEX);
  delay(3000);
}
