DataRoom项目配置

DataRoom 是一款可视化数据分析与展示平台，用户可通过前端页面，轻松搭建数据看板、配置图表、布局页面、调整样式等

git下载地址：https://gitee.com/bdstar/DataRoom#https://gitee.com/link
技术文档地址：https://www.yuque.com/chuinixiongkou/bigscreen/ofy1bqhqgua1fu0f （需要进群公告获取密码）

整体项目：

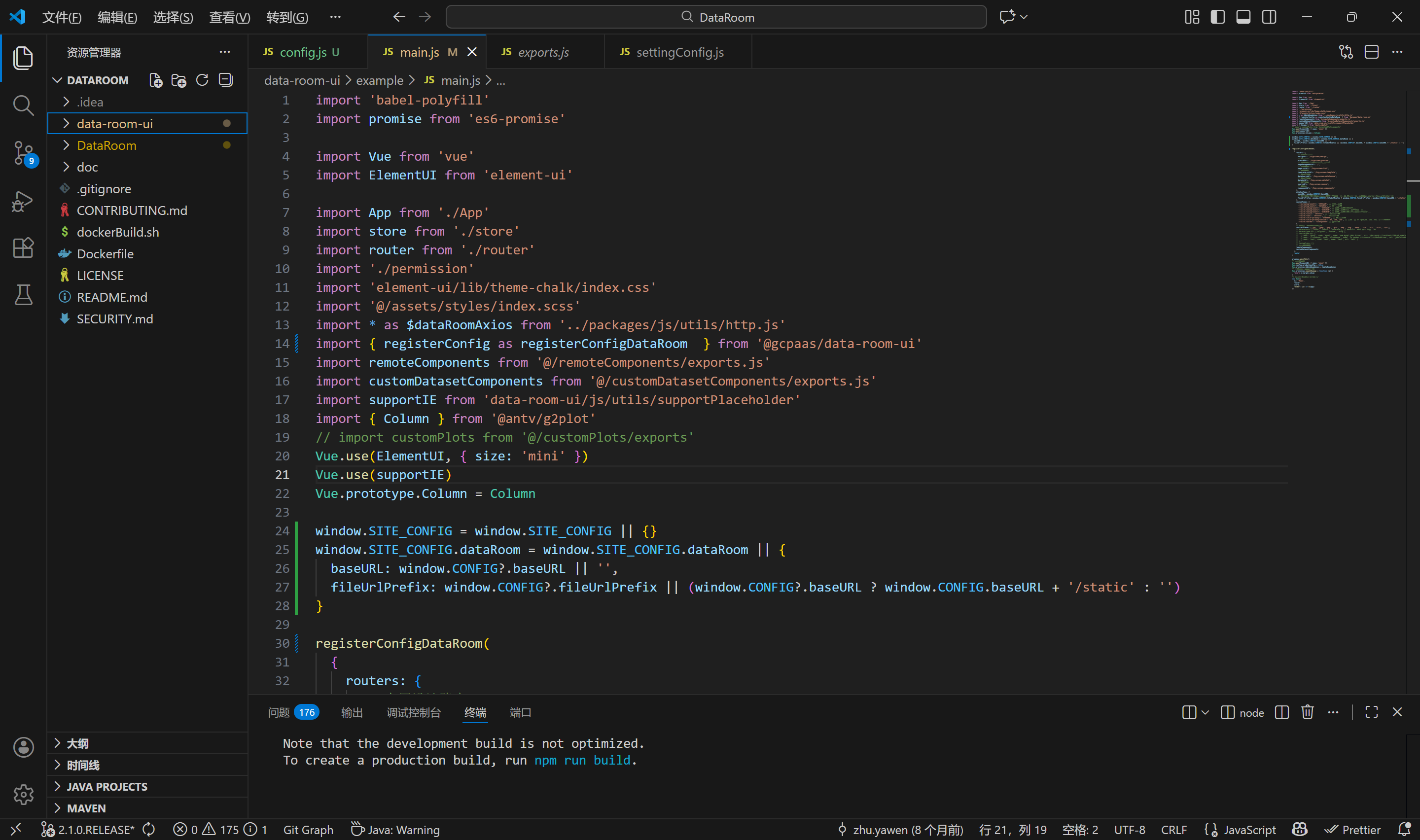

 拉取成功后目录如图：

前端目录：data-room-ui

后端目录：DataRoom



前端运行步骤：

注意：node版本在14

1、切换分支为：git checkout 2.1.0.RELEASE，功能齐全可用

2、终端切换到：Command Prompt 进行前端命令操作

3、cd DataRoom

cd data-room-ui

npm install --registry=http://registry.npmmirror.com

npm run serve

启动成功会自动启动访问地址

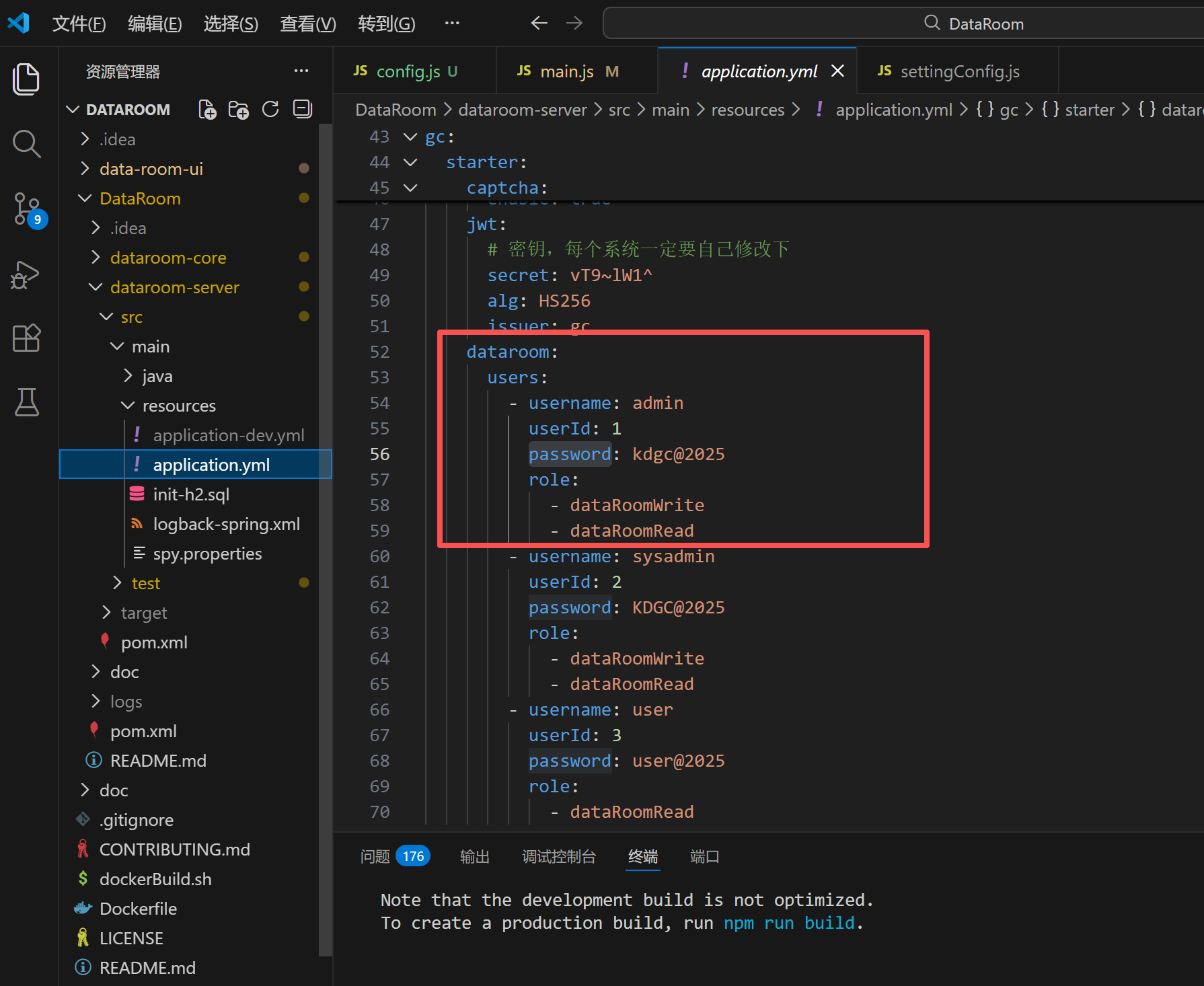

登录账号与密码在DataRoom/dataroom-server/src/main/resources/application.yml中






前端启动成功：




如图中：验证码未正常显示，是因为后端未正常启动



进行到这，前端差不多，重点是后端的配置和启动，作为一个纯前端，有点小难度，好在有AI的辅助



后端启动：

编译器：IDEA

环境：JAVA 17

百度搜索配置JAVA环境

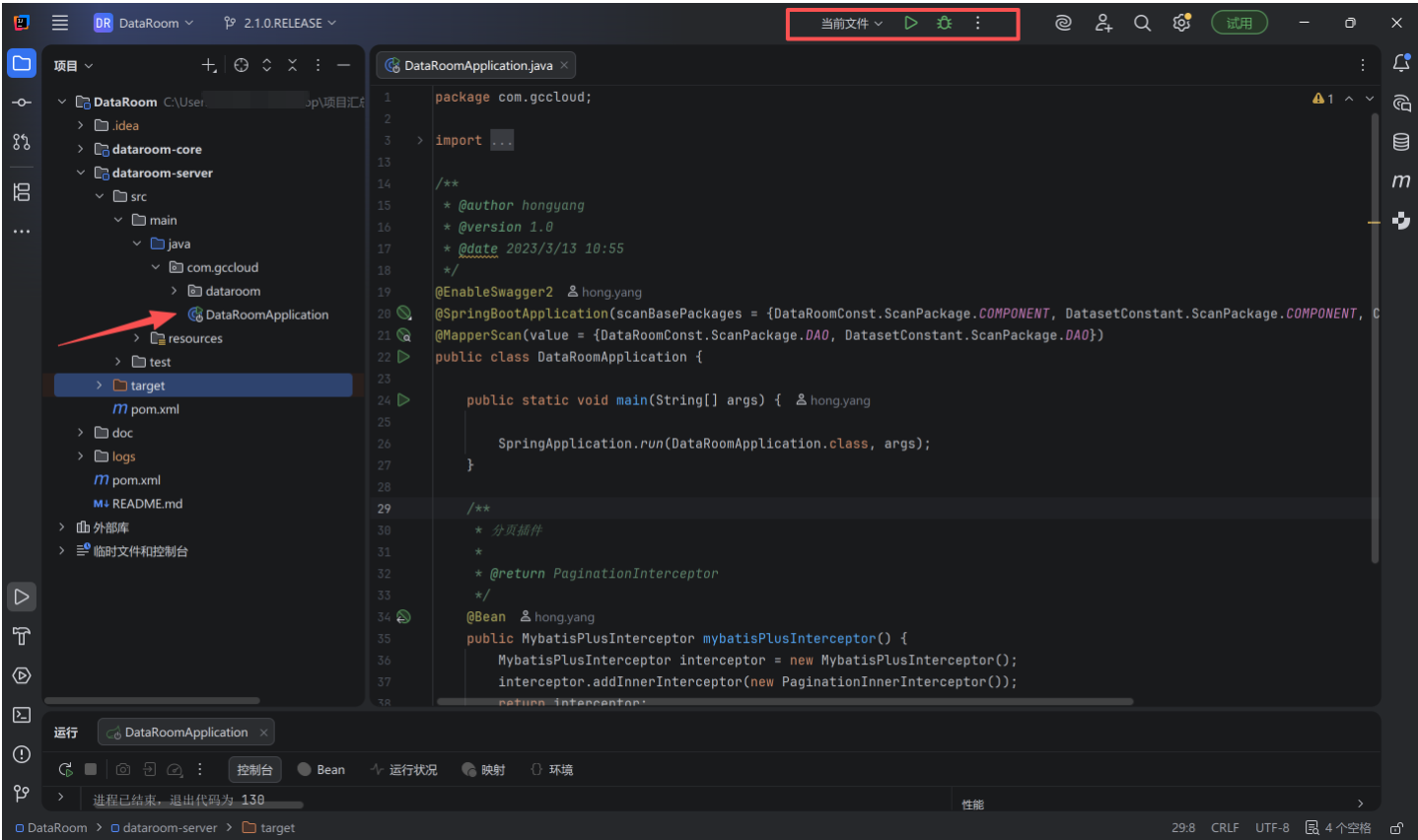

如上图：

IDEA打开DataRoom后端文件夹，只需要打开这一个文件夹即可！！！

官网技术文档有详细介绍

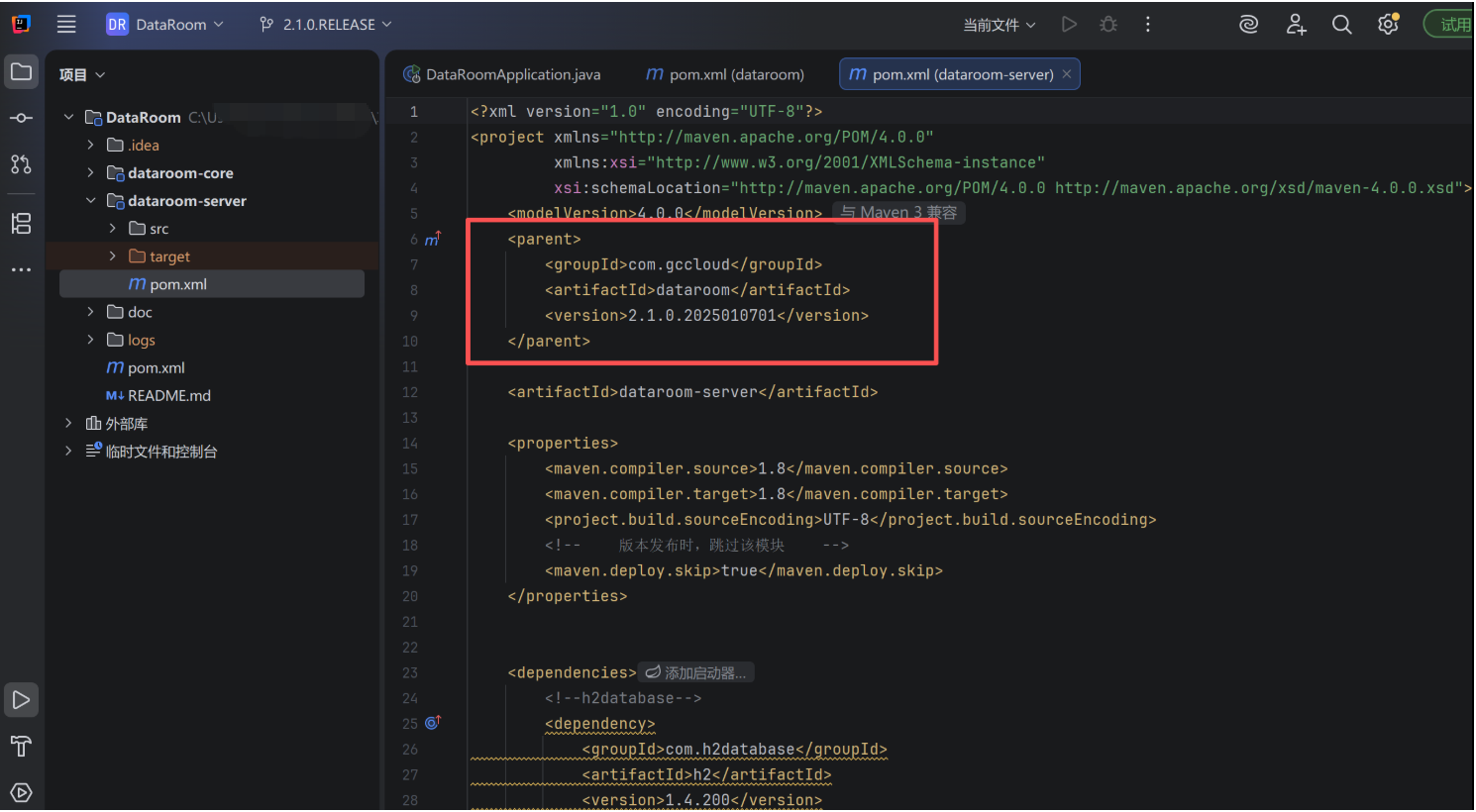

1、引入依赖

在项目的pom.xml文件dependencies标签中加入以下内容:

<dependency>
    <groupId>com.gccloud</groupId>
    <artifactId>dataroom-core</artifactId>
    <version>2.x最新版本号</version>
</dependency>






2、文件配置

在dataroom-server目录下src、main、resources下新建application-dev.yml文件

spring:
  servlet:
    multipart:
      # 配置上传下载文件的最大值
      max-file-size: 500MB
      max-request-size: 500MB
  datasource:
    type: com.alibaba.druid.pool.DruidDataSource
    driverClassName: com.p6spy.engine.spy.P6SpyDriver
    url: jdbc:p6spy:mysql://127.0.0.1:3306/dataroom?allowMultiQueries=true&useUnicode=true&characterEncoding=UTF-8&useSSL=false&serverTimezone=Asia/Shanghai&rewriteBatchedStatements=true&nullCatalogMeansCurrent=true&allowPublicKeyRetrieval=true
    username: root
    password: pwd
gc:
  starter:
    file:
      # 一个存储文件的绝对路径，需要有写入权限
      basePath: C:\Users\weixiuxiu\Desktop\data
      # 文件资源访问前缀，一般修改ip即可
      urlPrefix: http://127.0.0.1:${server.port}${server.servlet.context-path}/static



3、启动

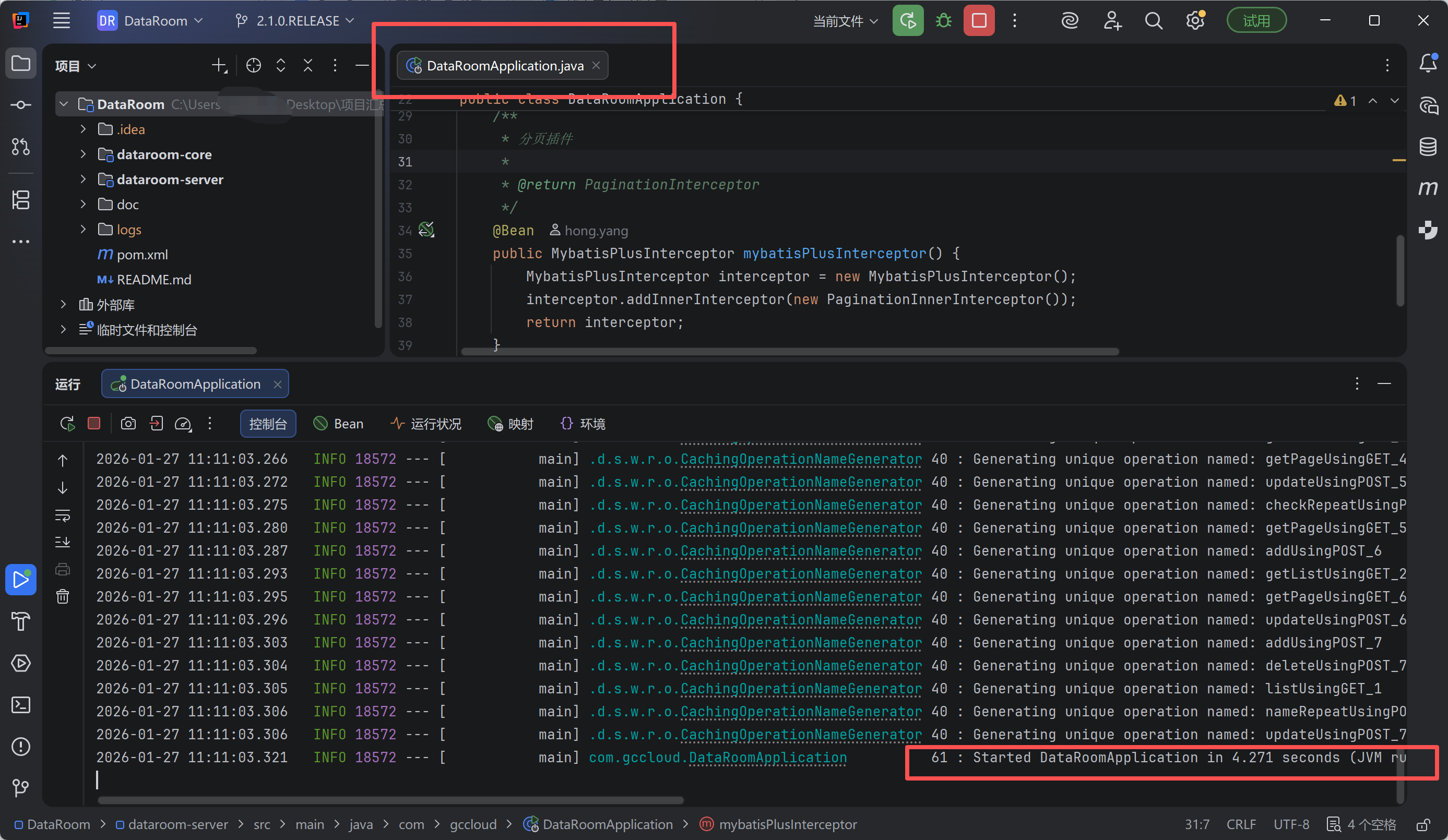

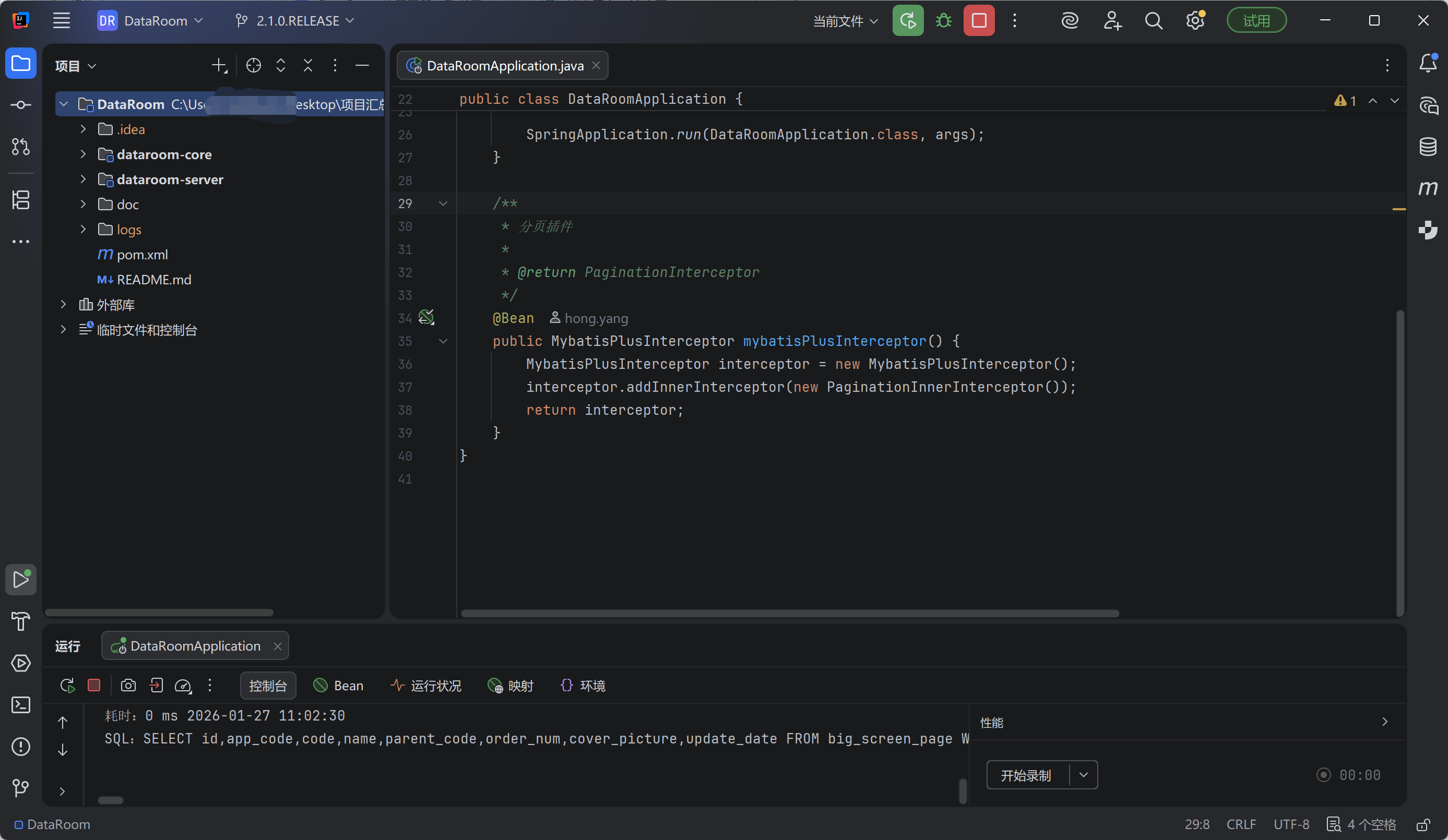

运行中出现Started说明后端启动成功================================



前后端都启动成功，出现图中内容，验证码正常显示：

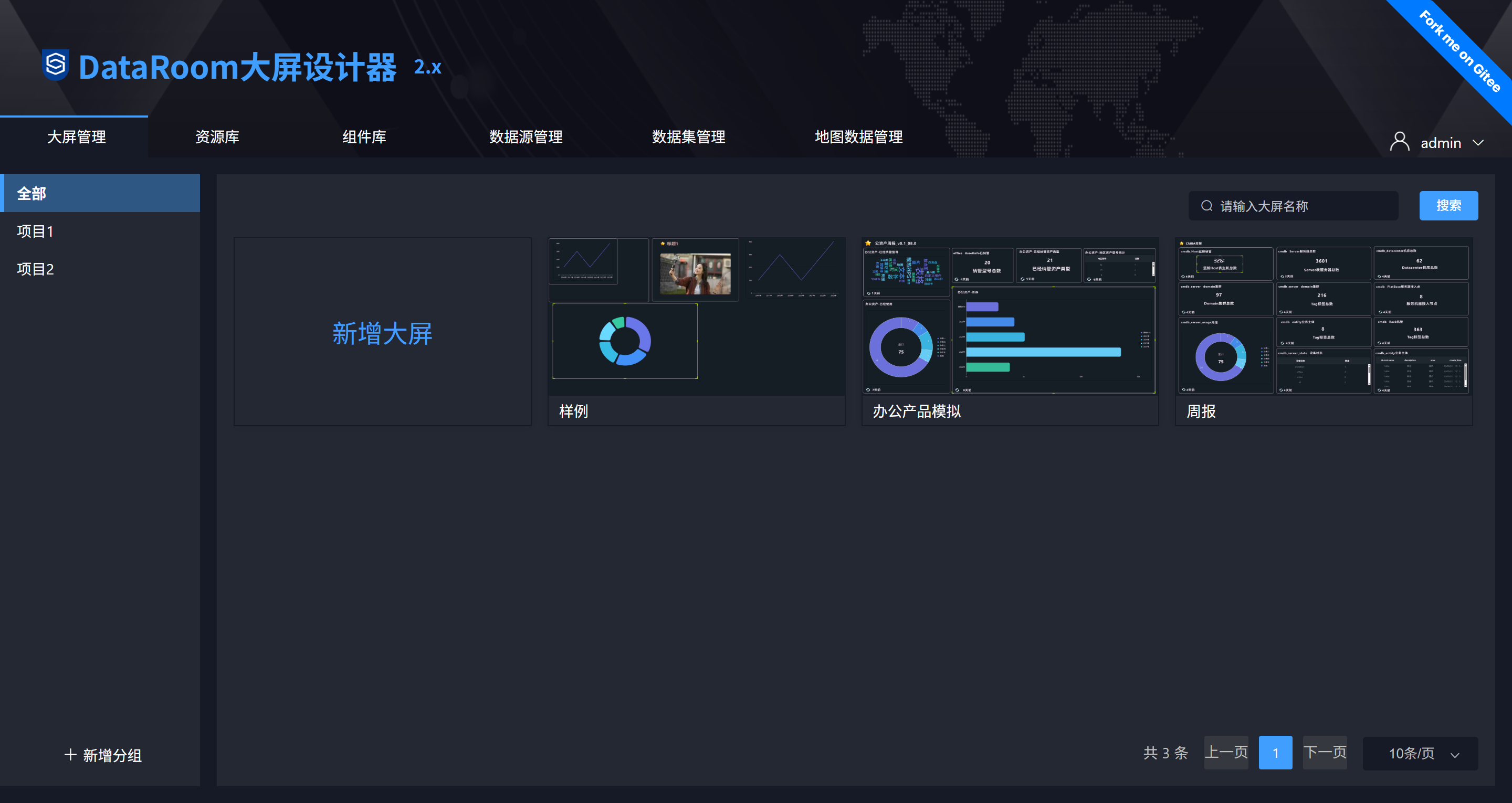

 登录成功显示以下图中内容：




注意：登录时效为2小时！！！！！！！！！



进阶操作：

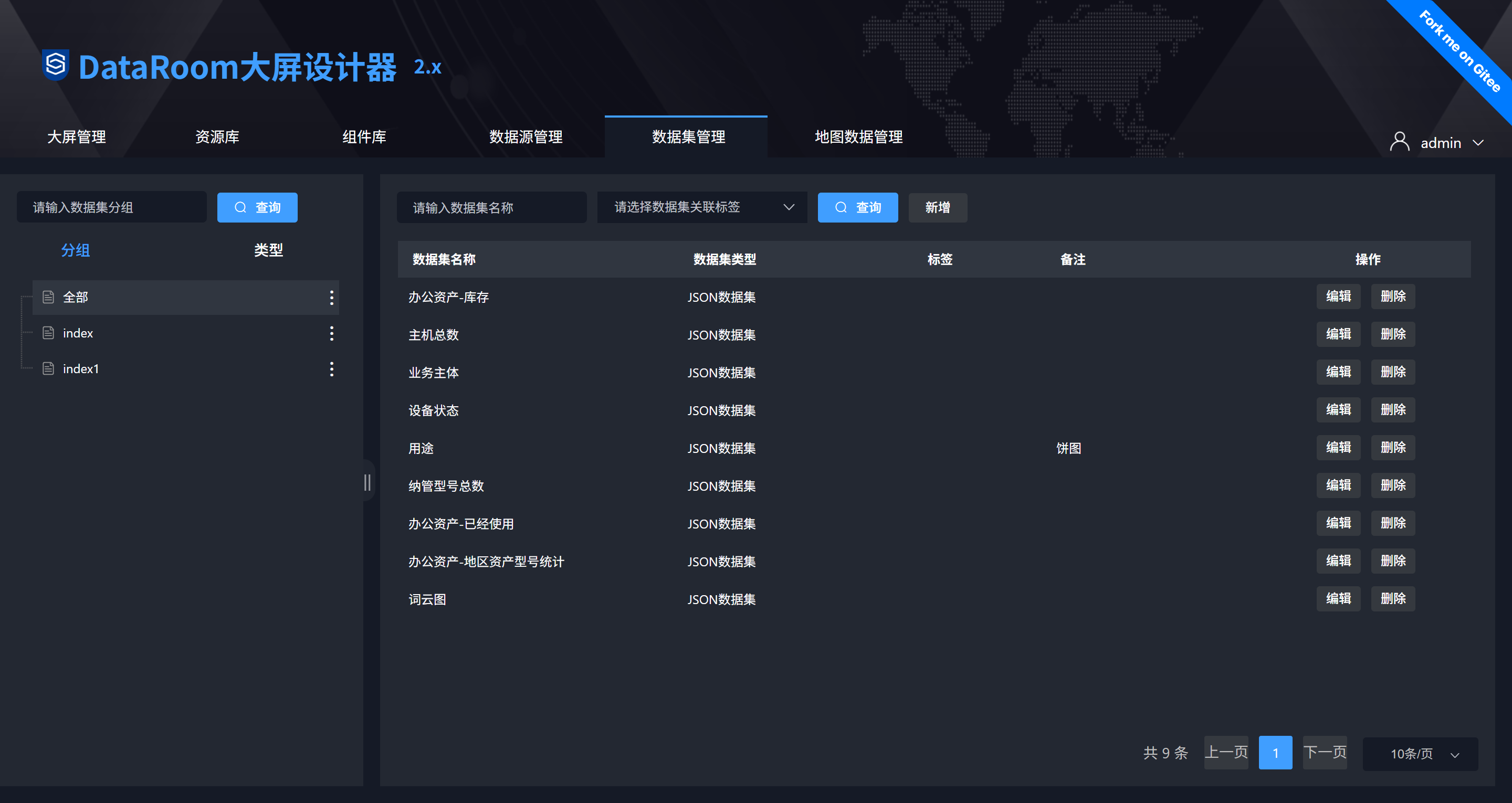

数据集管理及配置：


 根据页面分组，便于查找配置

前端只需要配置JSON数据集静态数据就可以了，确定所需的数据格式

也可配置好所需的JSON格式后，发给后端，让后端再根据实际情况配置接口

示例：

词云图：

像echarts图表这类数据格式，可以去echarts官网上复制，也可在项目代码中查找

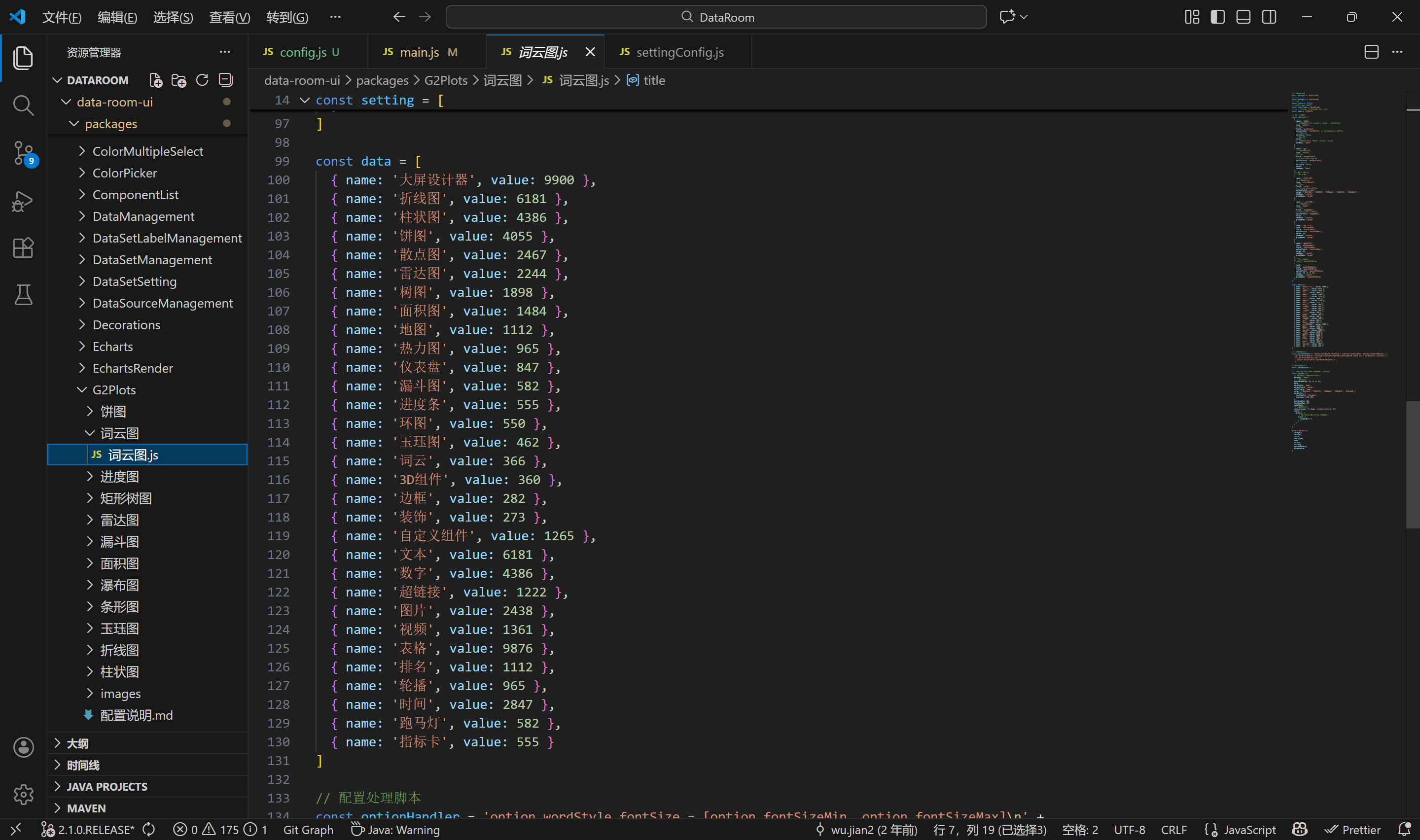

如图：在DataRoom项目内，词云图的数据格式

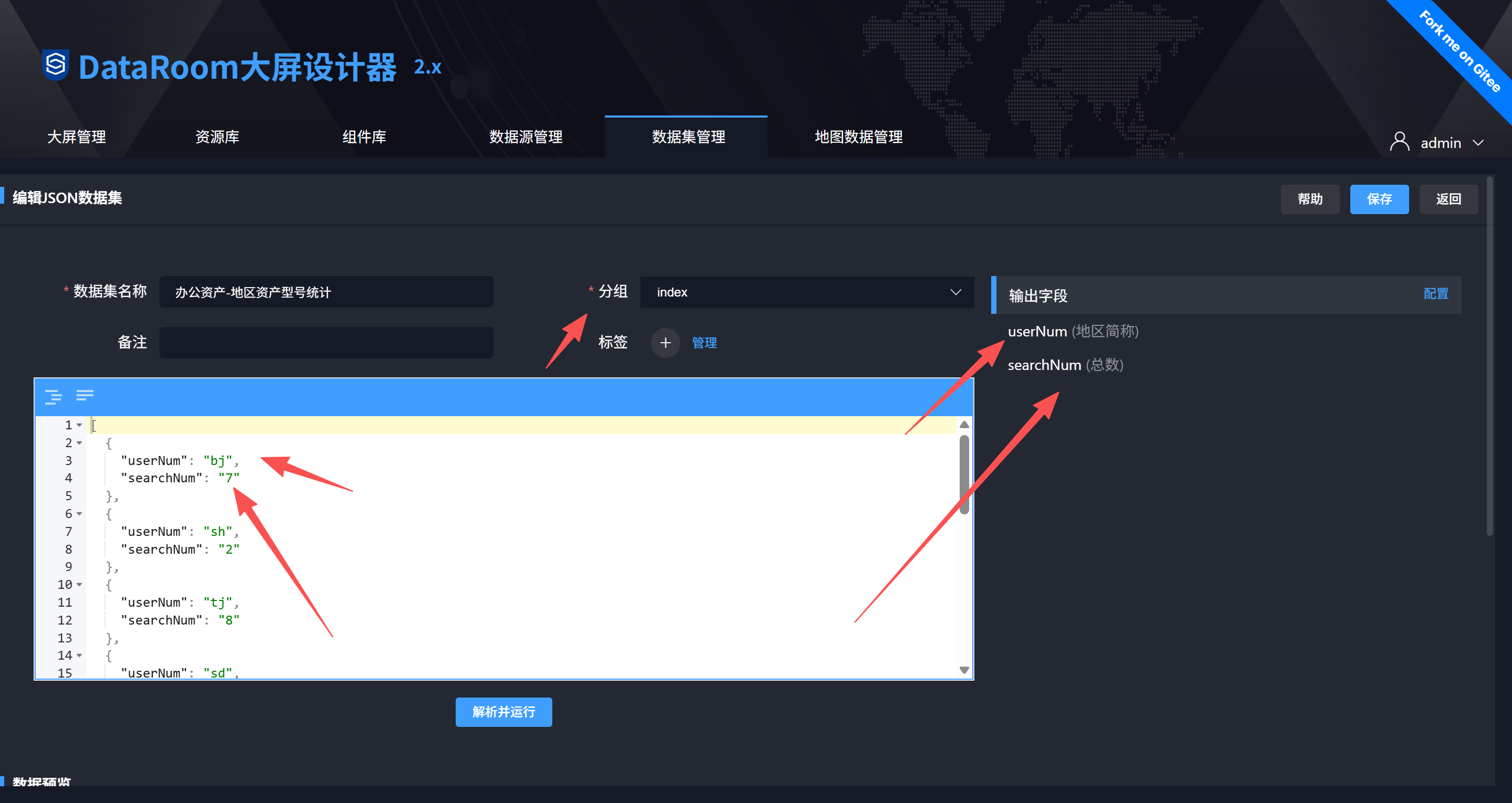

 就可以根据图中格式配置所需数据：


 分组是必选的

JSON格式是不需要带data的，只需要数组对象

对于图表输出字段是不需要配置的，在表格等其他组件会用到



JSON解析通过后，进行保存


 右击配置进行数据配置

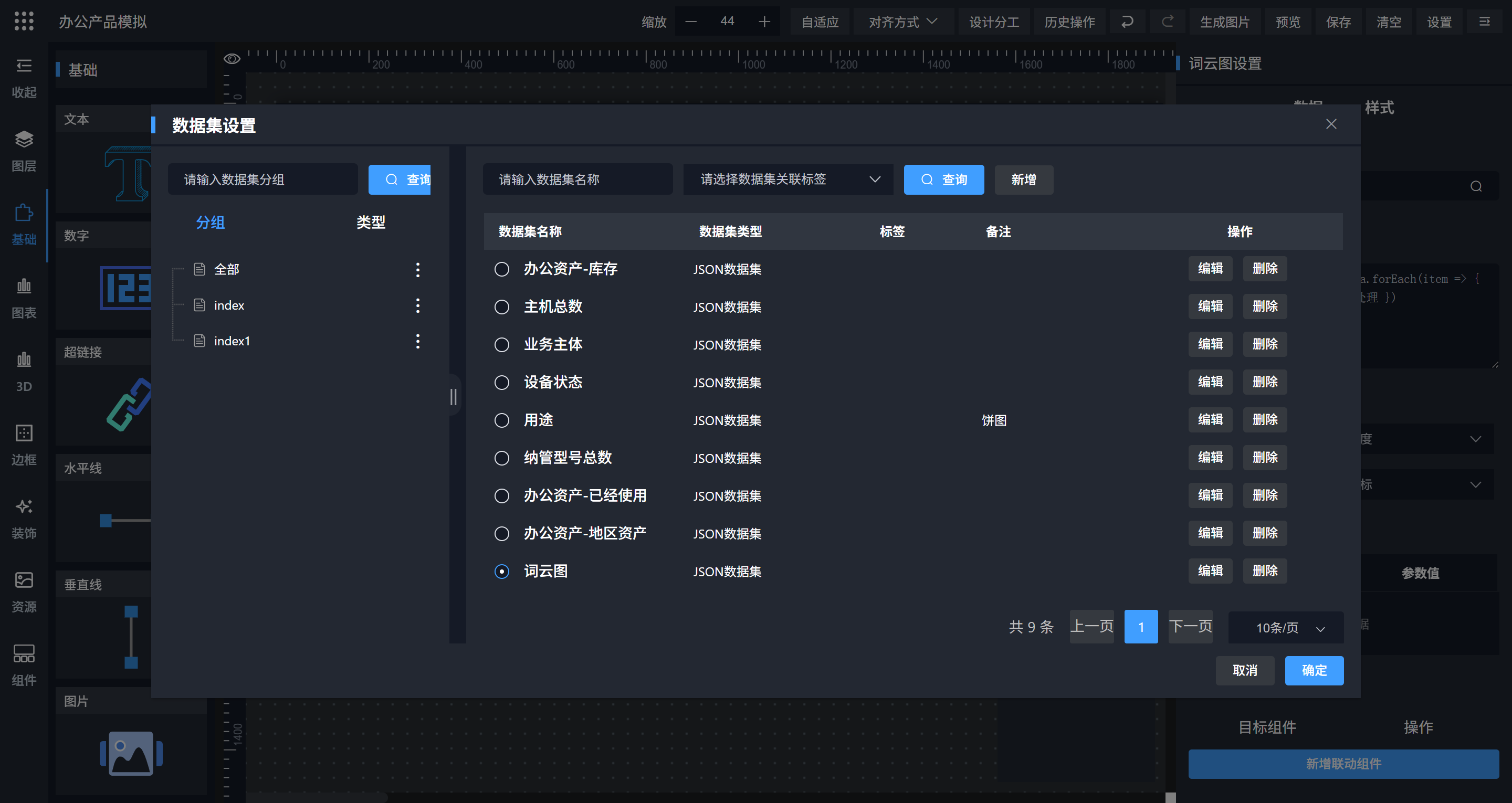

点击数据集弹出所配数据集列表，选择你所配置的内容，确定后图表的内容就会变化


 以上就配置好了图表的数据集，其他图表类似操作，重点是数据的配置



配置表格的数据集示例：

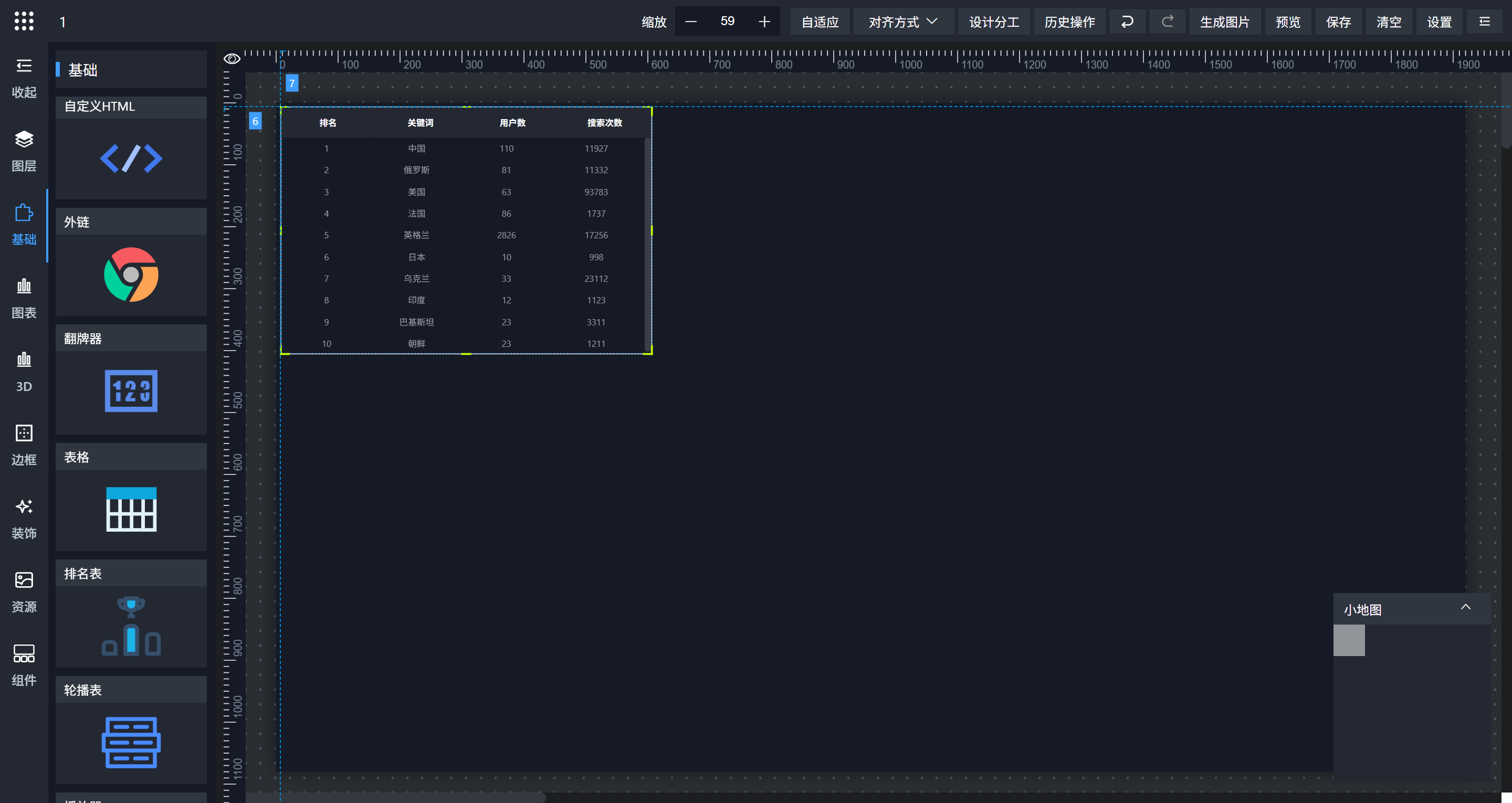

对应的组件是左侧基础类目下的表格组件，如图：


 这个在后台使用的频率很高的

表格的数据内容可去Element、AntDesgin UI库中查找


 我是在element上找的数据

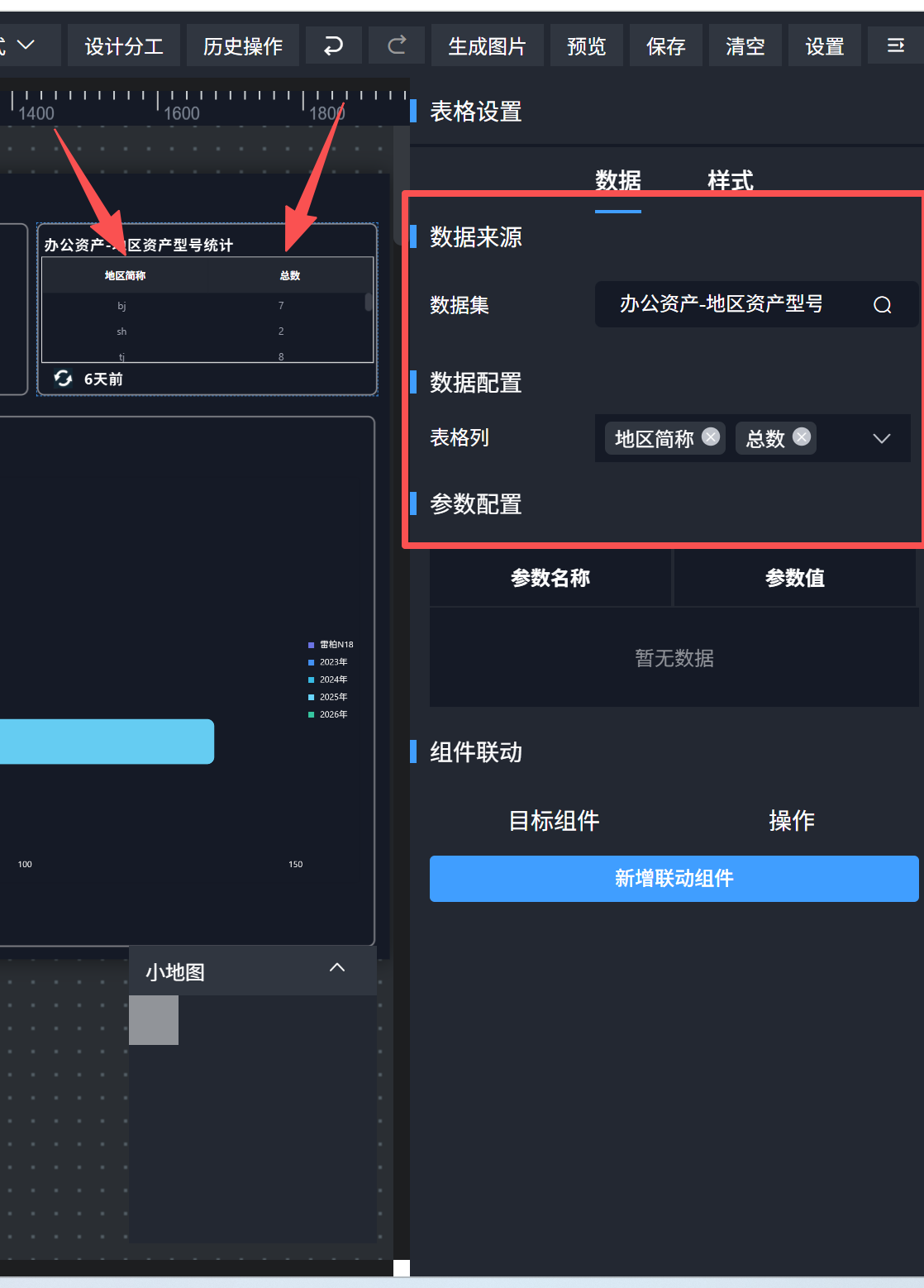

输出字段是表示字段的名称，如图：


 注意：表格列的选择前后，代表那个列先展示，通过选择确定展示的内容和排序

以上是表格的数据集配置，其他类似===============================================



资源库配置：

资源库是配置图片资源

图片最好是不带背景的

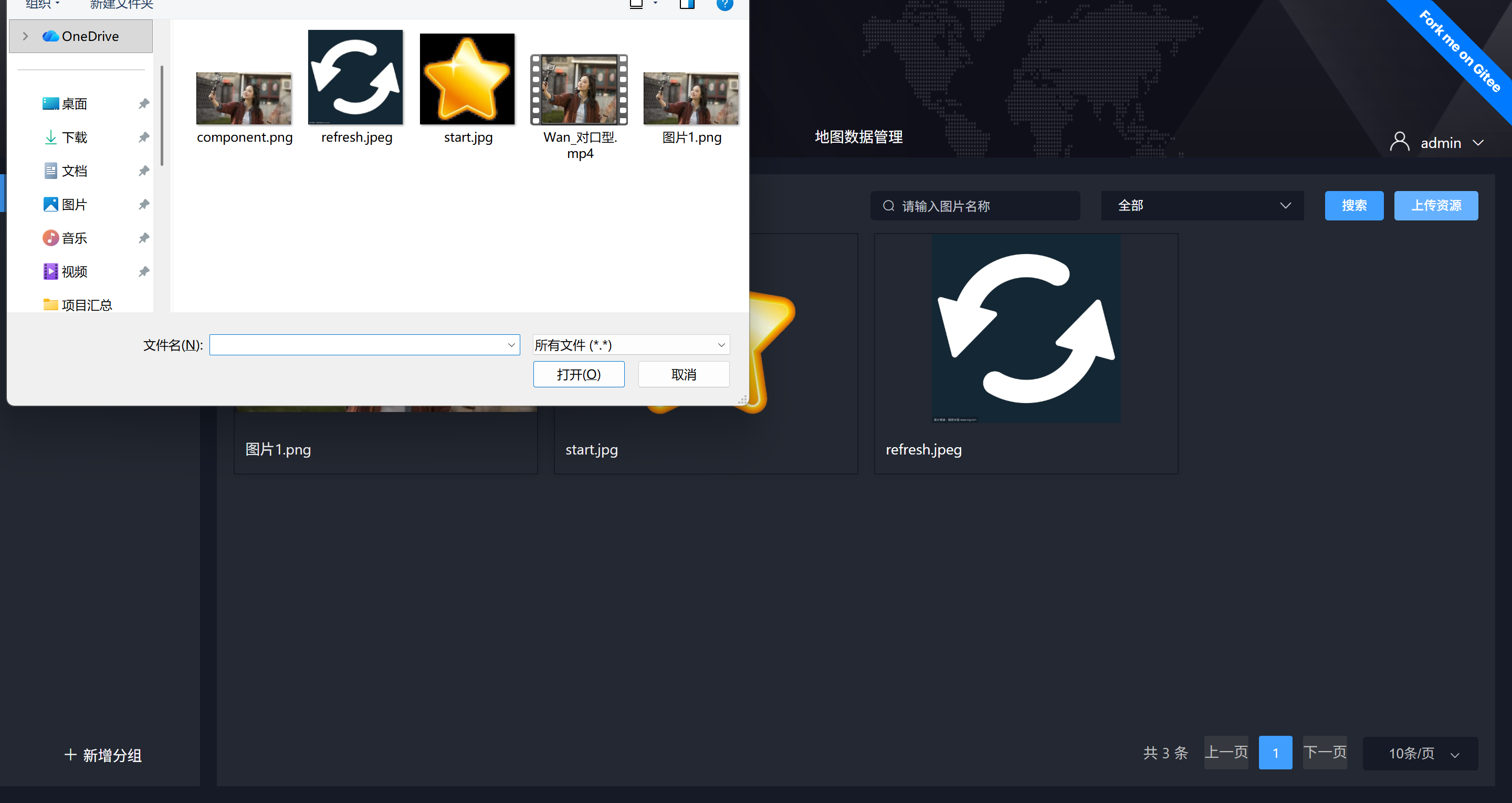

点击上传资源，打开的是本地内容

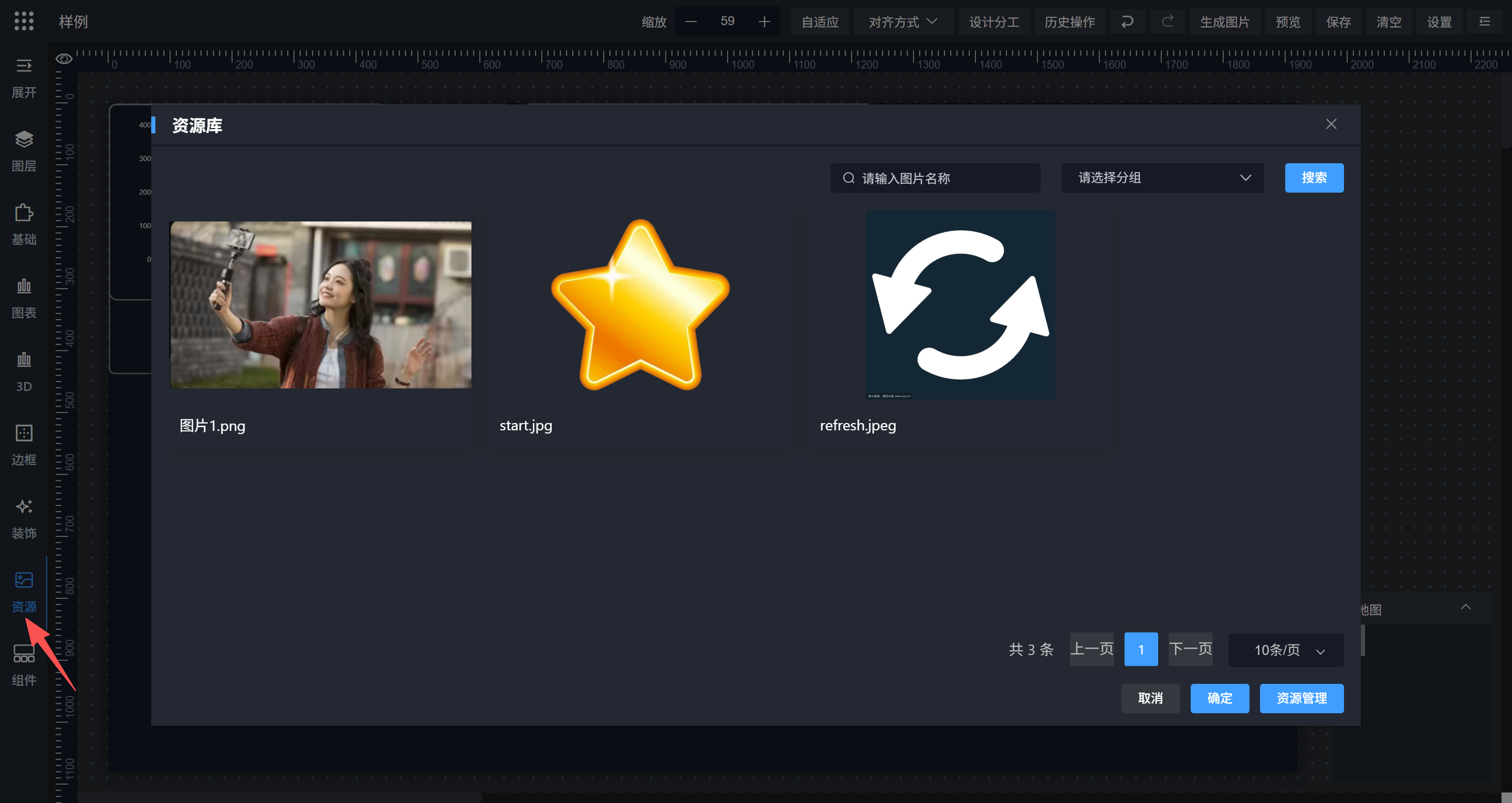

 实际使用：

左侧资源，在资源列表中进行选择即可






组件库配置================================================================




 组件库分为：

自定义组件：将常用的基础组件（如图表、文本、装饰等）自由组合，形成可复用模板，后续可快速拖拽使用，提升设计效率

业务组件：代码编辑、参数配置和效果预览

系统组件：需要在项目中增加页面进行代码实现



操作详解：

自定义组件：就是把常用的组件组合在一起，便于直接使用，就略过了

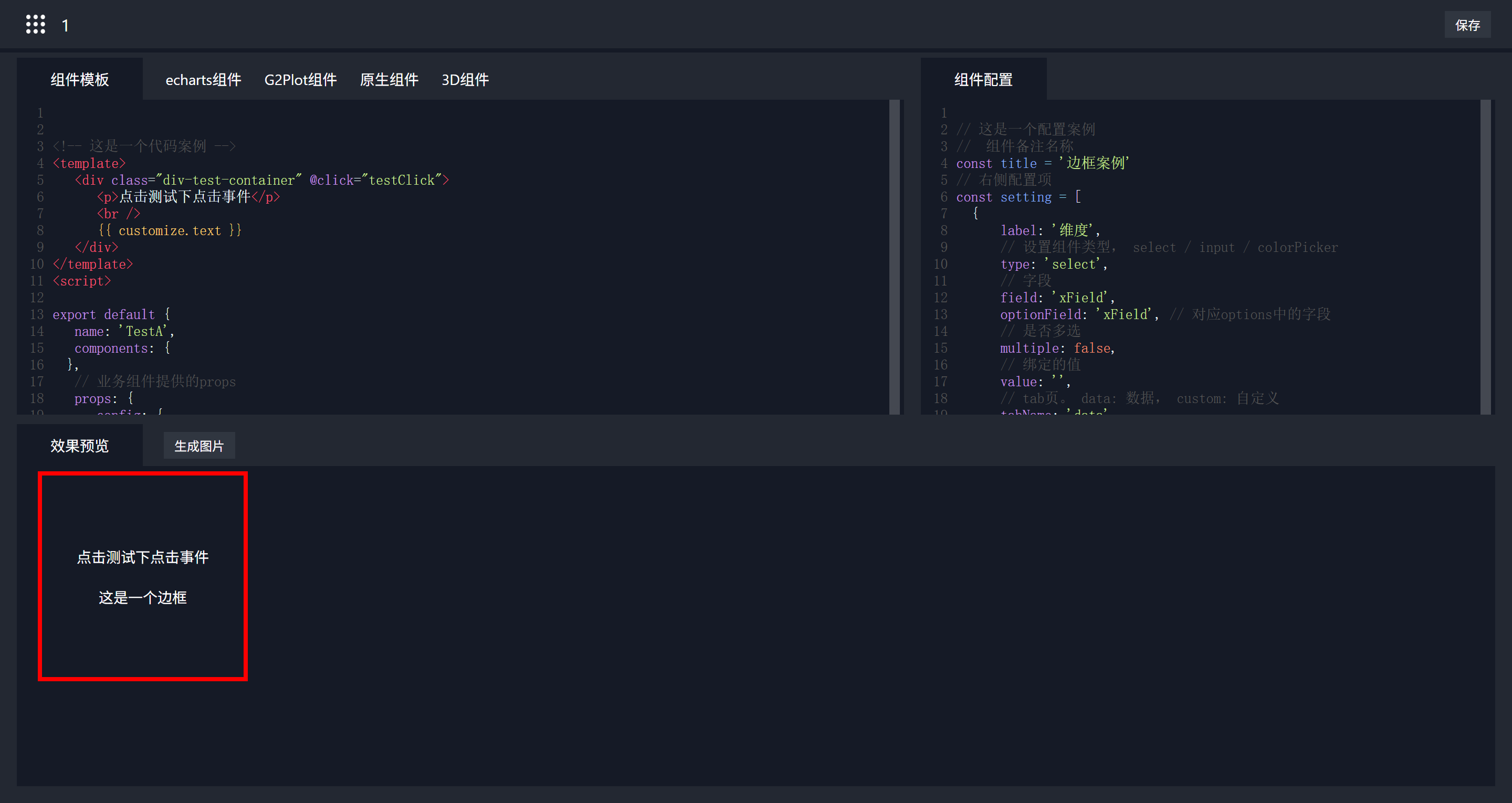

业务组件：


 分为几种不同的类型，根据需求选择符合的进行二次开发

注意：要查看页面代码中的配置

比如：要配置一个自定义的饼图

如果按照echarts上配置肯定不显示

因为DataRoom对于配置有一定的要求

如：


 如果配置的不显示，一定是参数的问题，可交给AI哦~



系统组件：https://www.yuque.com/chuinixiongkou/bigscreen/px6lmne7moigc7ke(官方技术文档)


 我是按照技术文档上进行实现的，主要是体验下这个功能

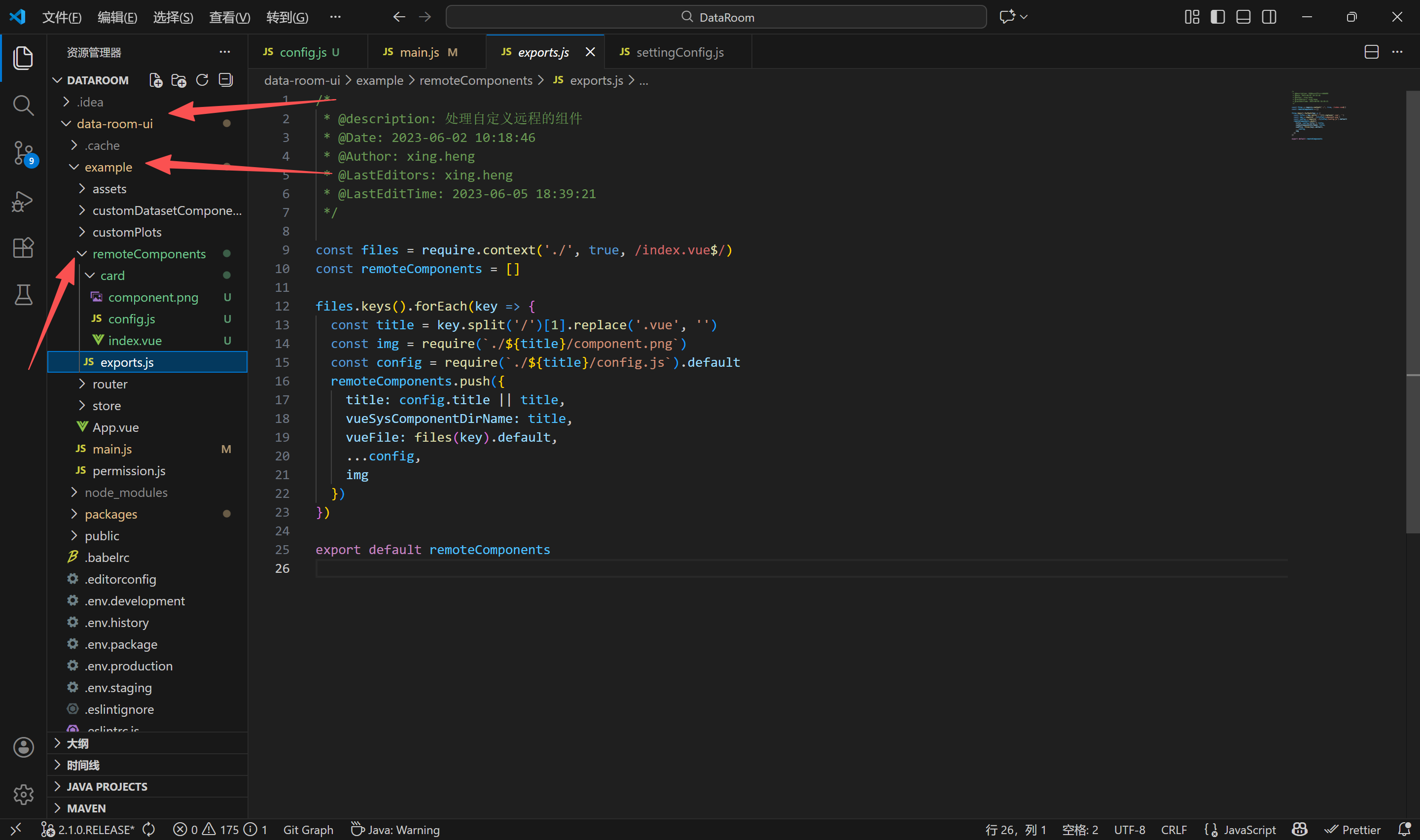

注意：新建文件的位置千万不要错了哦~

有兴趣的小伙伴可以尝试下



补充======================================

表格组件

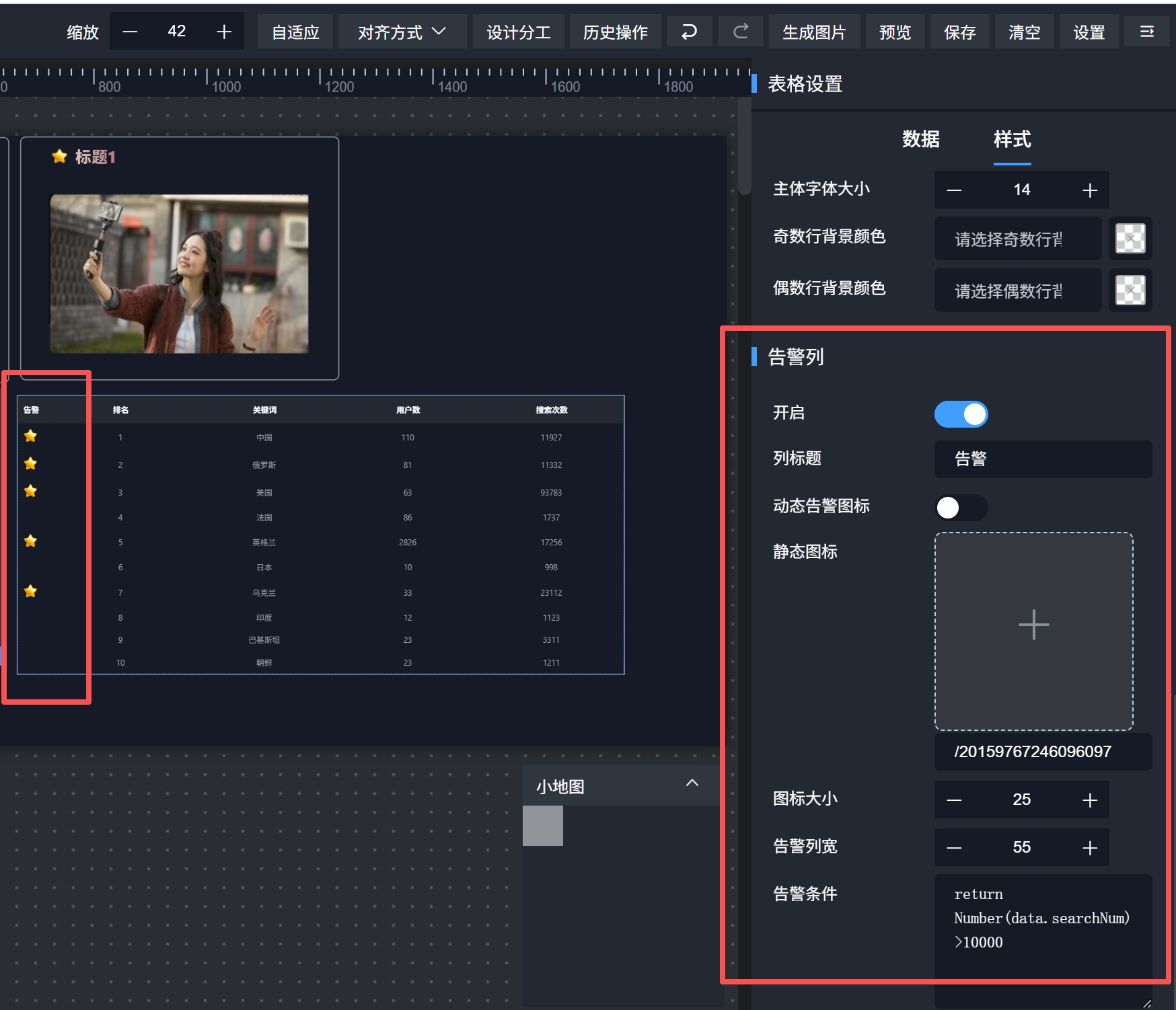

配置警告列

重点是告警条件的配置




通过业务组件实现折叠面板，支持右侧配置字体颜色、大小等

效果图




具体实现




使用的是业务组件类目下的原生组件

因为DataRoom支持element UI 2.0版本，所以在添加组件时，可以使用UI库的内容



组件模板

<template>
  <div class="divTest">
    <el-collapse v-model="activeNames" @change="handleChange">
	  <el-collapse-item
  　　　　v-for="item in collapseData"
  　　　　:key="item.name"
  　　　　:title="item.title"
  　　　　:name="item.name"
　　　　>
  <template #title>
    <span :style="titleStyle" style="padding-left:15px;">{{ item.title }}</span>
  </template>
  <div
    v-for="(desc, idx) in item.desc"
    :key="idx"
    :style="descStyle"
	style="padding-left:15px;"
  >{{ desc }}</div>
　　</el-collapse-item>
    </el-collapse>
  </div>
</template>

<script>
export default {
  name: 'TestA',
  props: {
    config: {
      type: Object,
      default: () => ({})
    }
  },
  data() {
    return {
      activeNames: ['1']
    }
  },
  computed: {
    collapseData() {
      return this.config.option.data
    },
	titleStyle() {
     return {
      color: this.config.option?.titleFontColor || '#409EFF',
      fontSize: (this.config.option?.titleFontSize || 20) + 'px'
    }
  },
    descStyle() {
      return {
        color: this.config.option?.fontColor || '#333333',
        fontSize: (this.config.option?.fontSize || 16) + 'px'
      }
    }
  },
  methods: {
    handleChange(val) {
      console.log(val);
    }
  }
}
</script>
<style lang="scss" scoped>
  .divTest{
    width:100%;
	height:100%;
	overflow-y:auto;
  }
  .divTest .el-collapse {
    max-height: 100%;
    overflow-y: auto;
}
</style>

　注意事项

　　。 activeNames可以设置为每次只能展开一个面板，elementUI配置即可

　　。computed内的函数是更新右侧自定义配置项内容





组件配置

// 组件备注名称
const title = '折叠面板'

// 右侧配置项
const setting = [
 {
   label: '标题字体颜色',
   type: 'colorPicker',
   field: 'titleFontColor',//配置中不能有相同的值
   optionField: 'titleFontColor',
   value: '#409EFF',
   tabName: 'custom'
 },
 {
   label: '标题字体大小',
   type: 'inputNumber',
   field: 'titleFontSize',
   optionField: 'titleFontSize',
   value: 20,
   tabName: 'custom'
 },
 {
   label: '字体颜色',
   type: 'colorPicker',
   field: 'fontColor',
   optionField: 'fontColor',
   value: '#333333',
   tabName: 'custom'
 },
 {
   label: '字体大小',
   type: 'inputNumber',//类型不同，type的值不同
   field: 'fontSize',
   optionField: 'fontSize',
   value: 16,
   tabName: 'custom'
 }
]

// 模拟数据
const data = [
  {
    name: '1',
    title: '内容1',
    desc: [
      '内容11111'
    ]
  },
  {
    name: '2',
    title: '内容2',
    desc: [
      '内容222'
    ]
  },
  {
    name: '3',
    title: '内容3',
    desc: [
      '内容3333',
　　　 '3的第二条内容'
    ]
  }
],

const option = {
  data: data,
  fontColor:'#333333',
  fontSize:18,
  titleFontColor: '#409EFF',
  titleFontSize: 20
}

export default {
  title,
  option,
  setting
}

注意事项

。setting是自定义的配置项，配置组件的样式

。option中的data写法是固定的，由外部定义的data进行传参显示



总结：

。DataRoom现有图表如果不能满足需求，可在自定义组件内实现(全局弹窗、图表联动、Tabs切换等)

。图表的具体配置可在Echarts官网去赋值

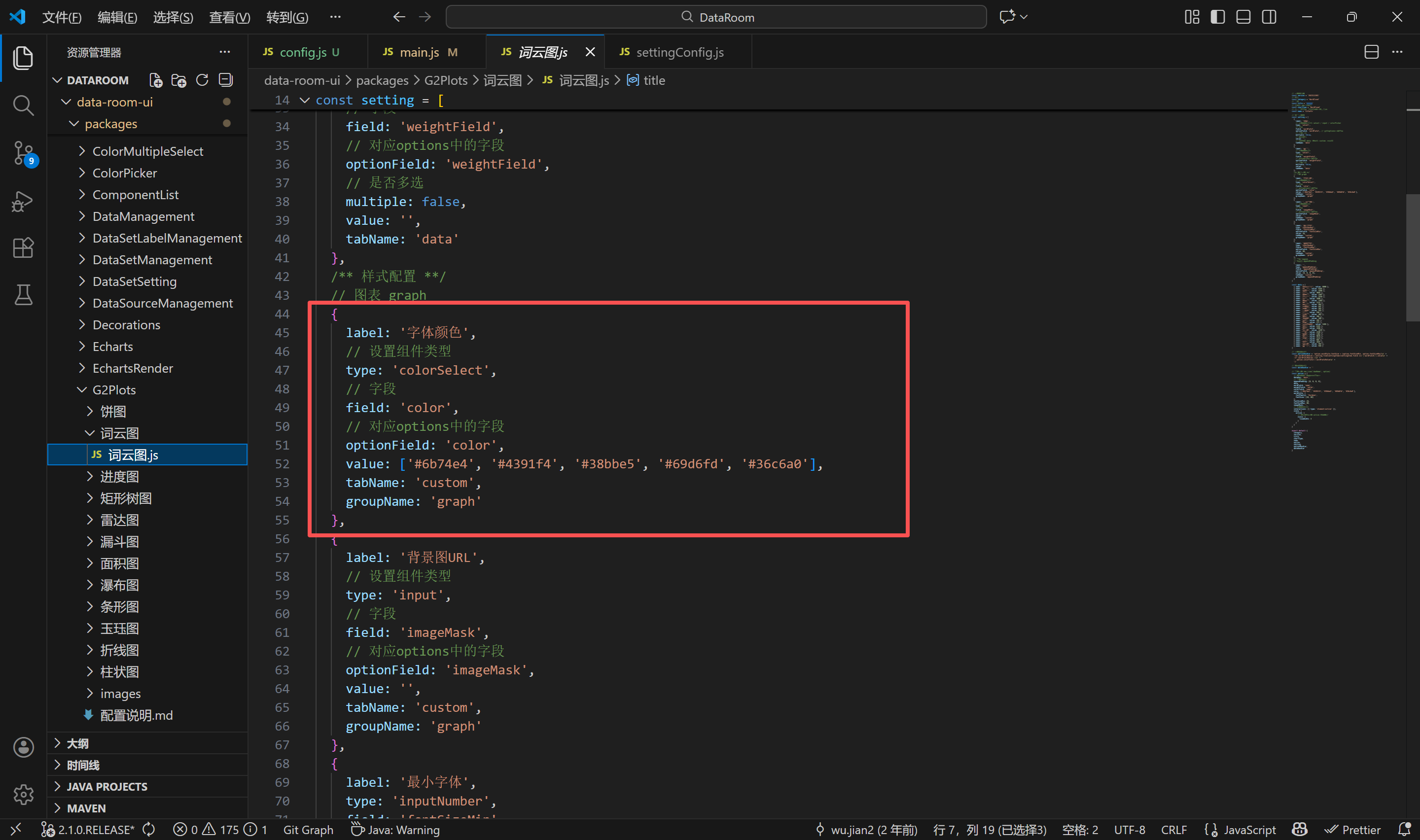

。右侧配置项如果不知道咋配置，可在项目内搜索现有图表查看



柱状图、折线图增加单位显示

Y轴、鼠标悬停显示框







option.yAxis.label.formatter = function(v) {
  return v + '%';
};

if (!option.tooltip) option.tooltip = {};//排查出option中并没有tooltip字段，故添加
option.tooltip.formatter = function(datum) {
  return {
    name: datum.type,//对应的是数据集的键
    value: datum.value + '%'
  };
};

注意：

。必须先配置数据集，数据处理脚本才会生效

。折线图同样适用，主要是根据图表的数据结构去配置的





下载资源错误：

请复制链接内容，直接替换项目中http.js内容

https://gitee.com/xdai02/DataRoom/blob/fix-download-resource/data-room-ui/packages/js/utils/http.js#



下期更新图表联动效果(表格展示一级数据，柱状图显示表格行的详情数据)



关于DataRoom框架还在持续性的探索研究中，后续会持续更新

有问题的小伙伴欢迎留言一起研究~
