6-10-layout

• DDR：对齐过孔方式
  • 各自通道之间距离相同才能复制布线到另外一个通道
  • DDR与CPU的距离：
    • 2片DDR间距 - 焊盘之间320mil左右（相距为整数，好画中心线距离，最近的焊盘）
    • DDR到CPU间距 - 焊盘之间250mil以上（最近的焊盘）
  • VERF的电阻容在2片底下居中摆放
  • ZQ脚电阻靠近芯片引脚

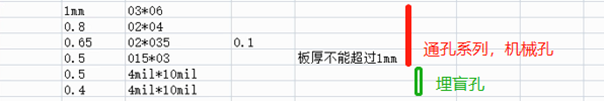

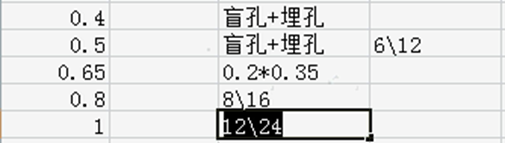

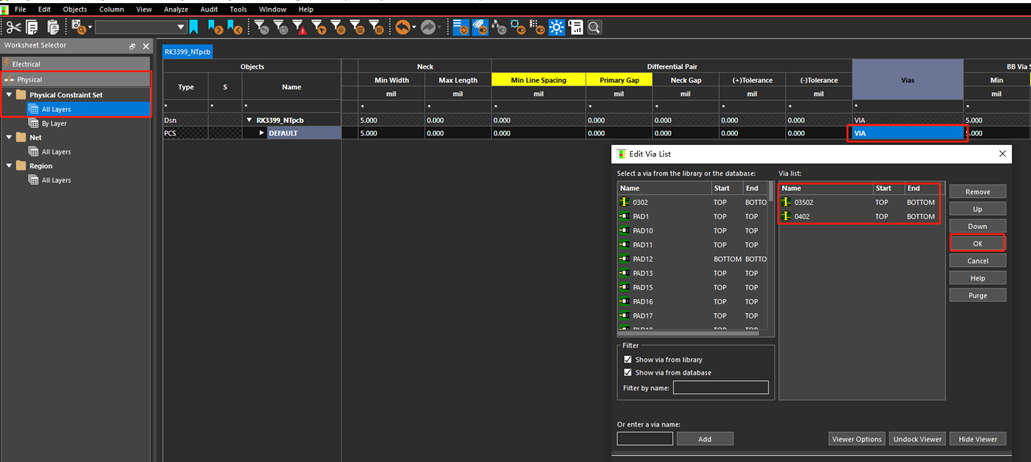

• 过孔：RK3399-BGA-0.65（0.2*0.35），DDR - 0.8（0.2*0.4）
  • RK3399底下出线只用（0.2*0.35），BGA拉出的过孔使用（0.2*0.35）







• 配置：
  •

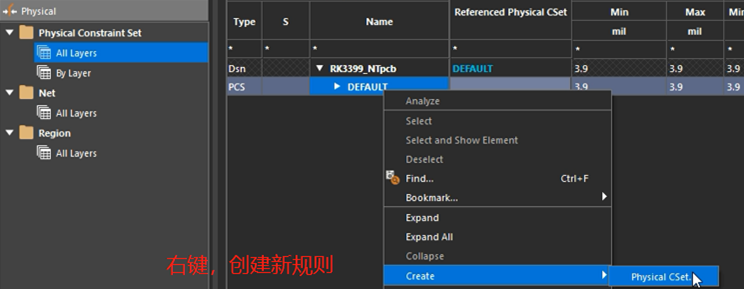

• 创建新规则：
  •

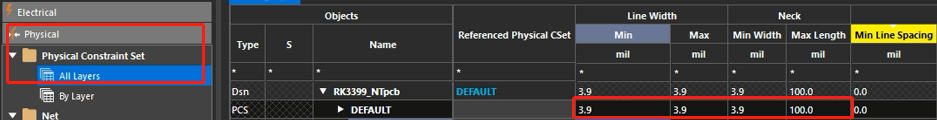

• 线宽：
  • 默认全局规则：0.1mm = 3.93mil
    •

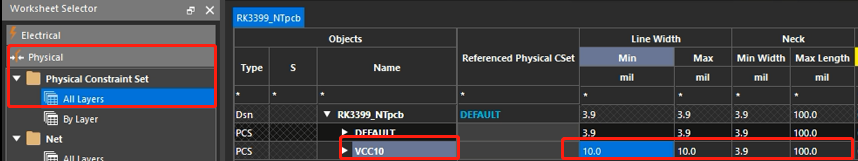

  • 电源规则：
    • 创建规则：10mil
      •

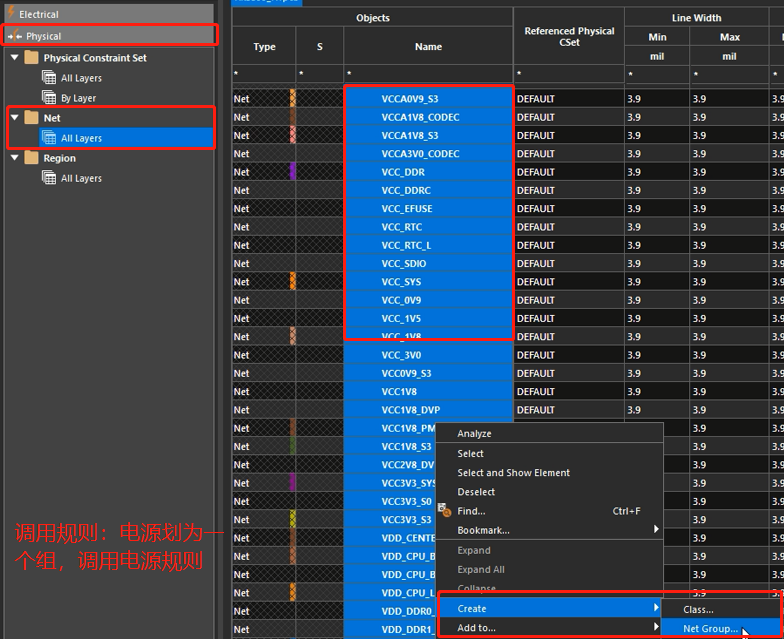

    • 调用规则：
      •

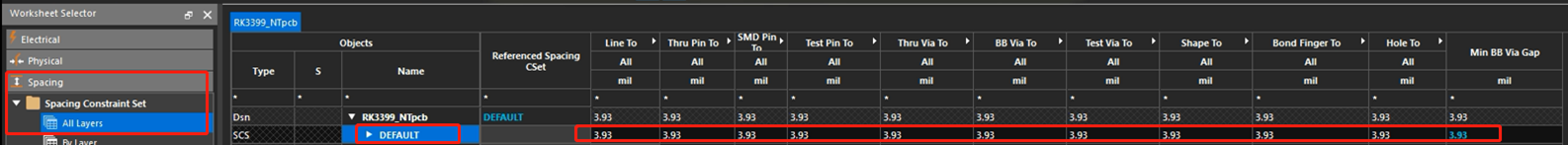

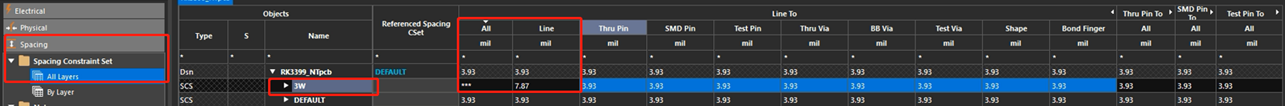

• 线距：
  • 默认全局规则：3.93mil
    •
  • 3W原则：
    • 走线到走线：
      •

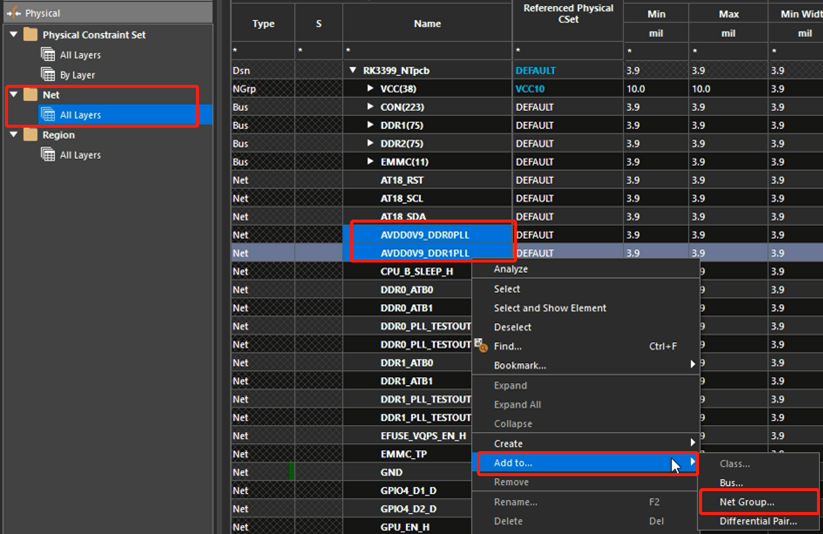

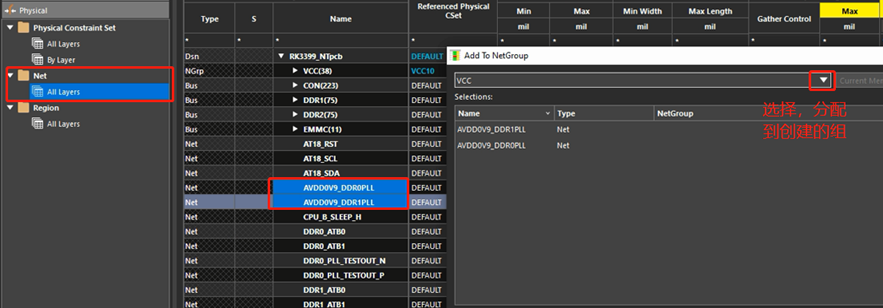

• 网络分配到组：
  •



•

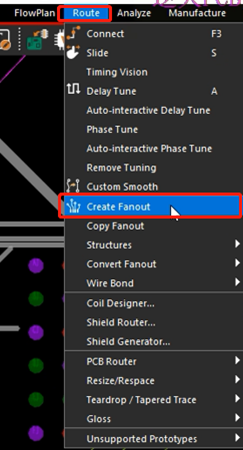

• 芯片扇出：

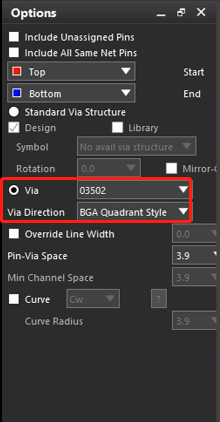

  • 设置好扇出的过孔和风格，在单击元件自动扇出过孔
    • 正常角度：
      •
      •

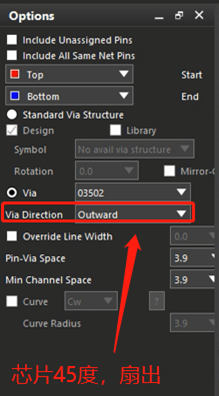

    • 45度：
      •
  • 取消扇出：

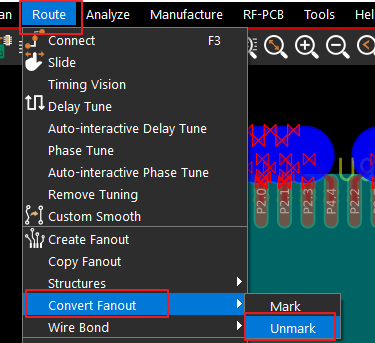

    • 过孔与元件打散扇出（取消拉线的小方框）：

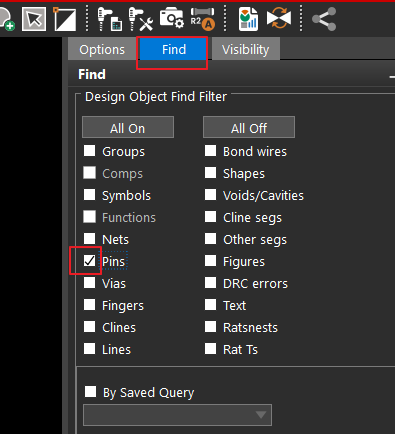

      • ROUTER--convert fanout - unmark - 单击选择扇出的焊盘
      •



•
• 打散后，可以单独移动元件，选择过滤过孔和电气连线删除

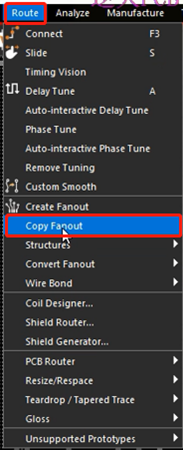

• 复制扇出：
  •



•

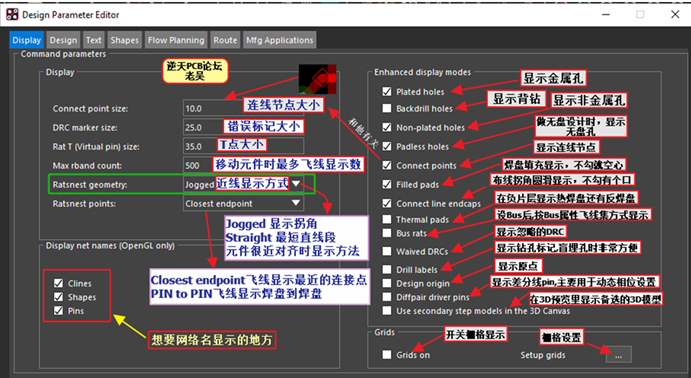

• 开启过孔显示方式：
  •
