【小哥132】导出与复用封装-查看PCB板子的pin数-取消记忆线宽功能-38

• 导出与复用封装：
  • 表贴封装直接复制到自己库路径使用
  • 通孔-包含原来板子的层叠信息，删除好叠层信息，更新到封装里面，拷贝到新的文件夹，再重新打开封装，导出到自己的库路径

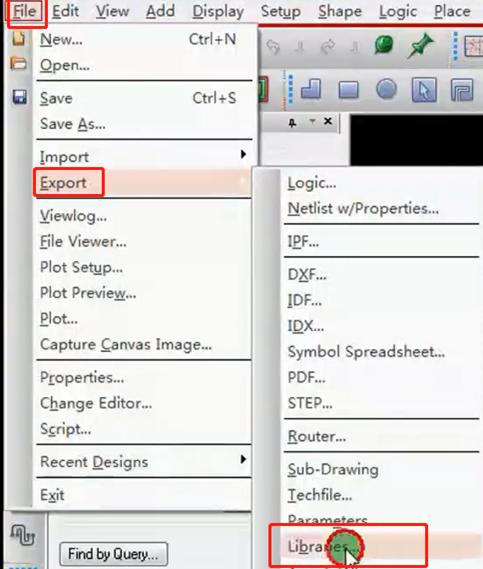

  • 正常处理：到导出文件夹，选择需要的封装DRA后缀，打开再导出到自己的库路径
    •



•

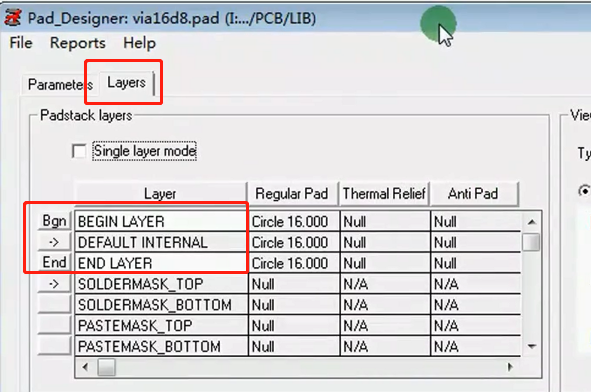

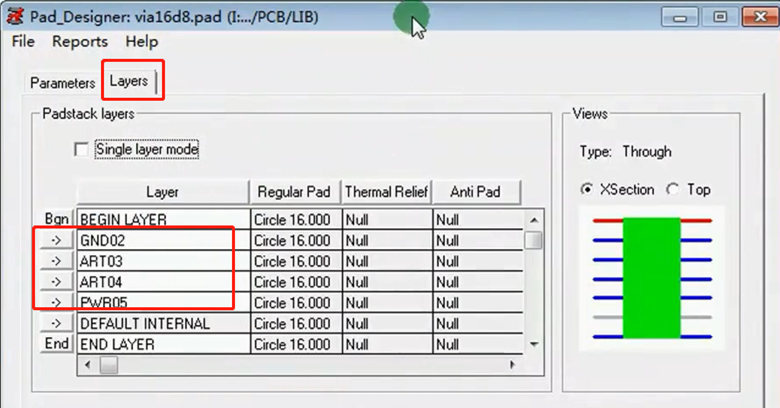

• 通孔焊盘处理：
  •



•

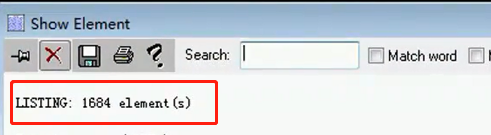

• 查看PCB板子的pin数：

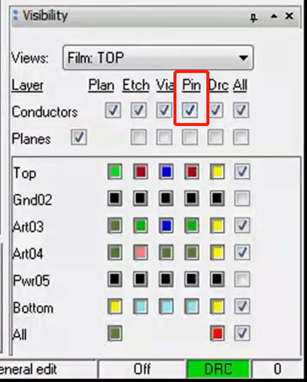

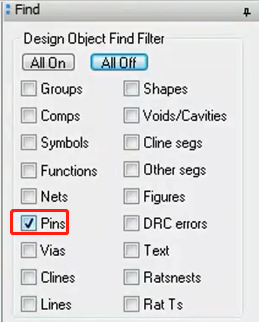

  • 选择属性命令，Find选择Pin，显示所有管脚，框选所有PCB，
  •



•



•



•

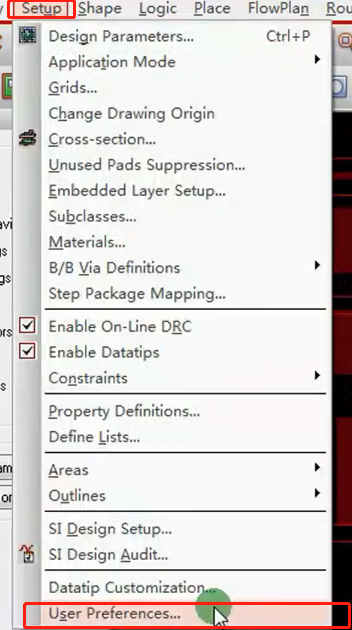

• 取消记忆线宽功能：

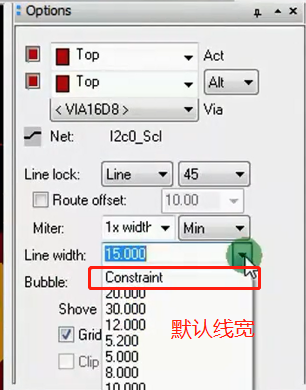

  • 走线状态改变了走线的线宽，一般会打开了记忆功能，下次走线保持线宽设置

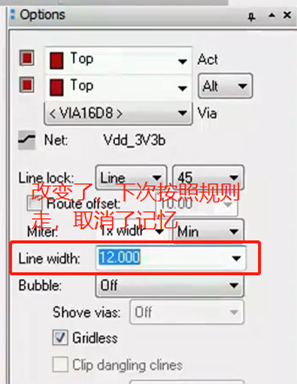

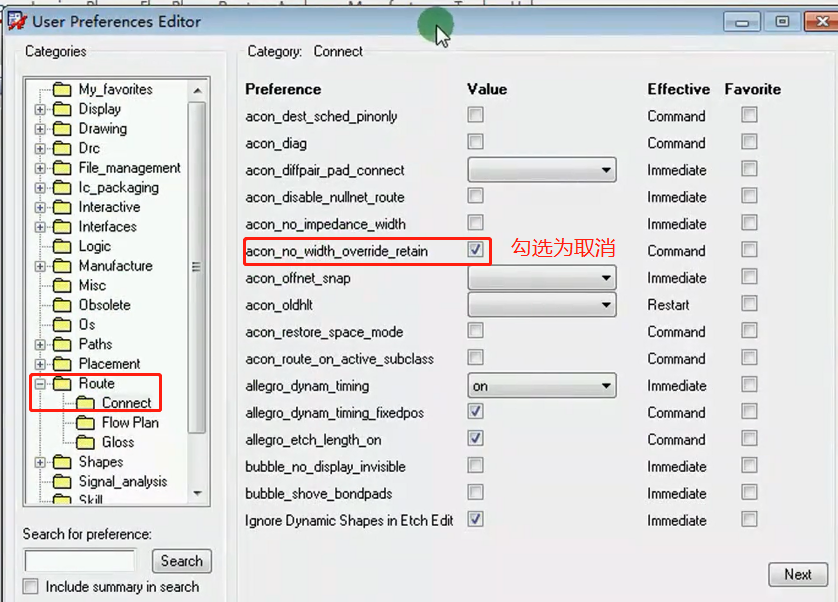

  • 取消记忆线宽功能-每次走线都是默认线宽
  •



•



•



•
