【小哥132】铺铜-静态与动态铜皮区别-更改铜皮网络-镂空铜皮-编辑铜皮轮廓-设置铜皮十字花连接-设置铜皮十字花连接与铜皮宽度-转换铜皮类型-28

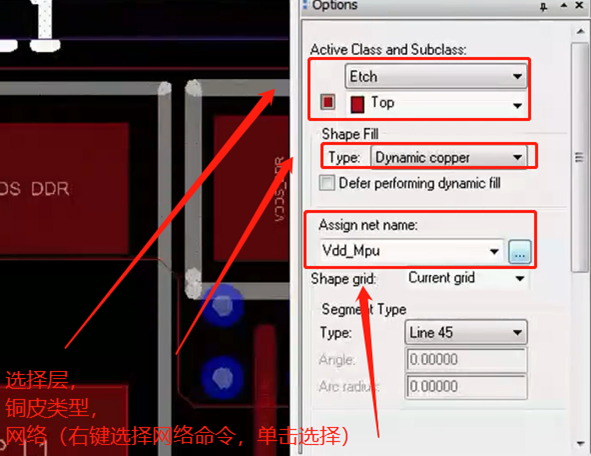

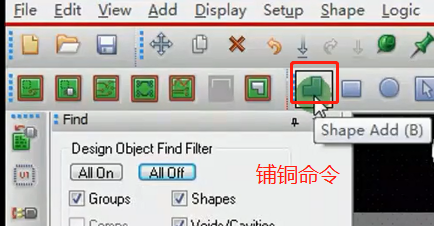

• 铺铜：
  • 大部分选择不规则形状绘制
  •



•
•



• 静态与动态铜皮区别：
  • 静态铜皮不会避让其他对象，动态铜皮避让其他对象

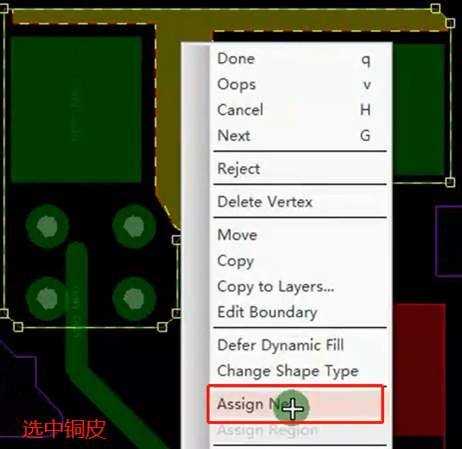

• 更改铜皮网络：

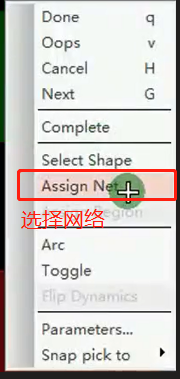

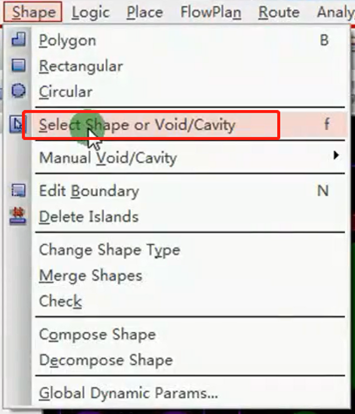

  • 选择铜皮命令
  •



•

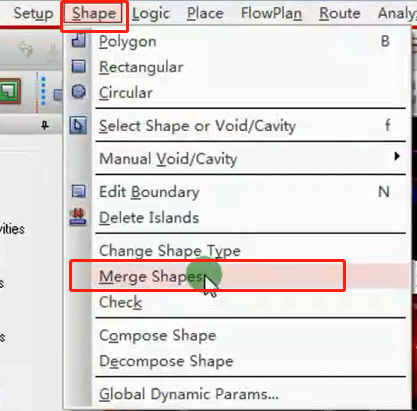

• 合并铜皮：
  • 要求：铜皮类型属性一样，同一层，网络一样，有重叠的地方
  •

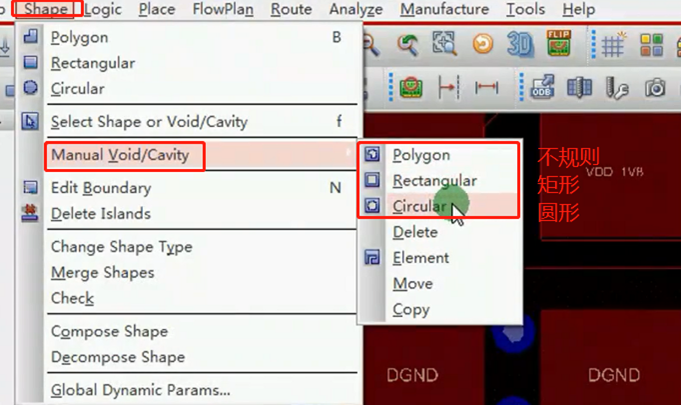

• 镂空铜皮：
  • 挖去一块区域铜皮（变压器底下，天线隔层参考）
  • 选择命令，单击选择网络，绘制区域
  •

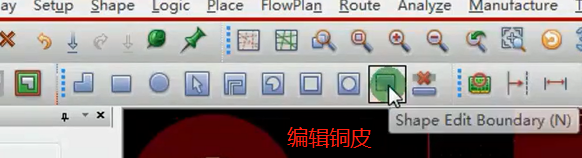

• 编辑铜皮轮廓：
  • 单击编辑的轮廓不能与之前的铜皮轮廓有2个以上交点，否则无法绘制
  •

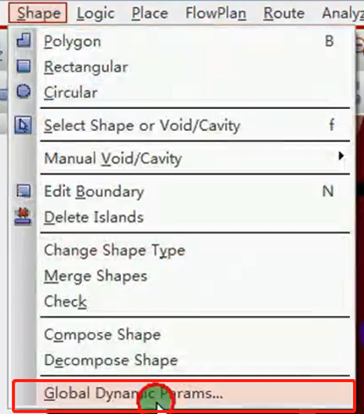

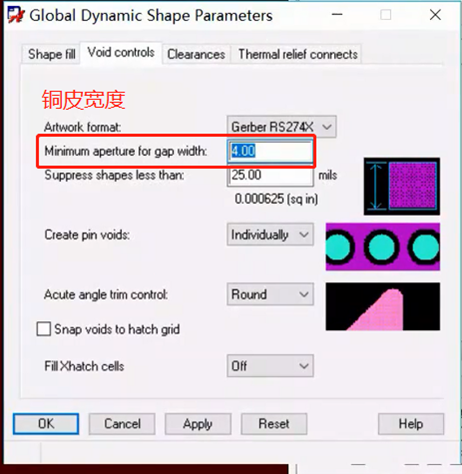

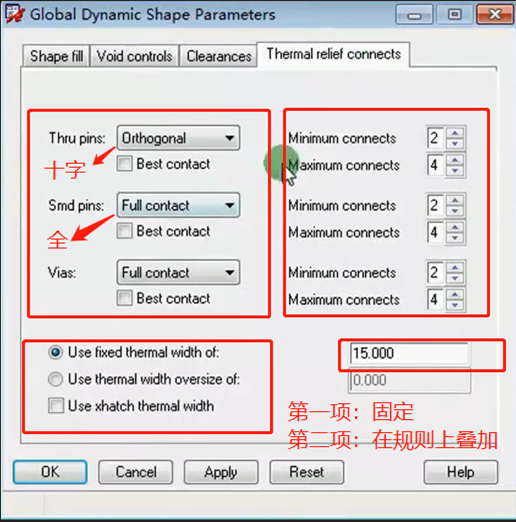

• 设置铜皮十字花连接与铜皮宽度：
  • 过孔/焊盘与铜皮连接方式，十字花散热不快
  • 地网络与通孔十字花连接

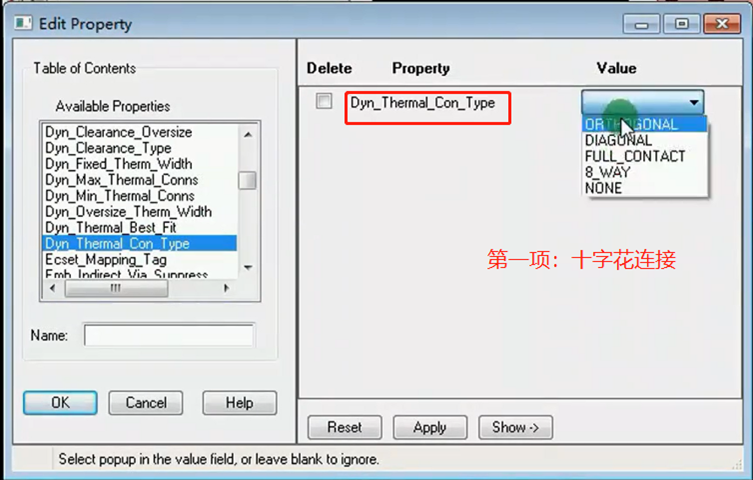

  • 单独设置焊盘连接方式—单独设置优先级高于全局，进入属性，选择关键字
    •



•



•



•



•

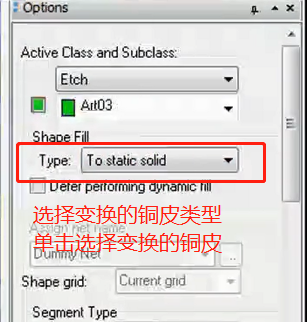

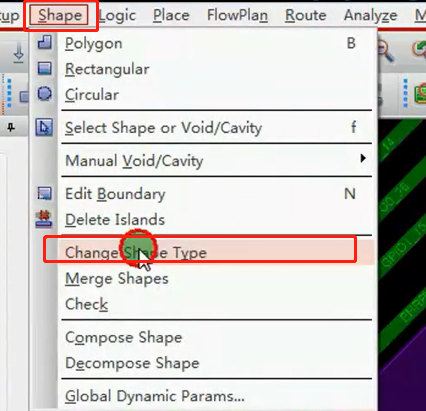

• 转换铜皮类型：
  •



•
