【小哥132】批量更改线宽-批量更改走线层-设置差分对过孔间距-设置差分对过孔间距-设置走线显示条-优化走线的方式-26

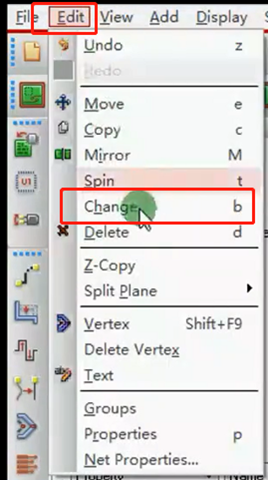

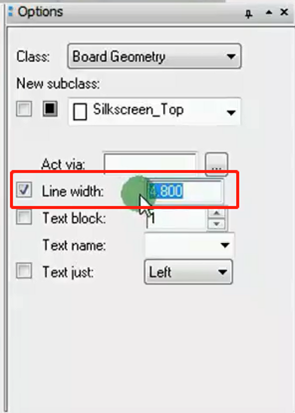

• 批量更改线宽：

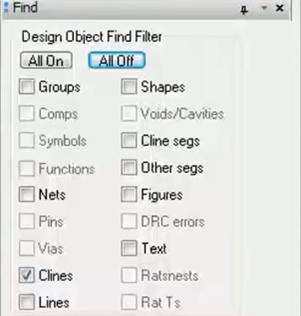

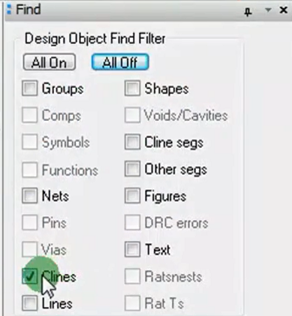

  • 勾选对象为线（改变当前层的线宽）
  •



•



•

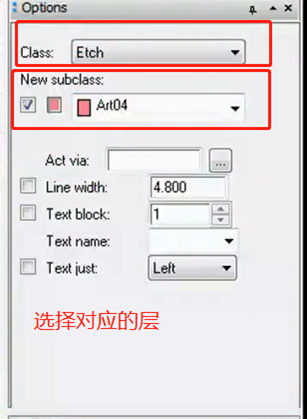

• 批量更改走线层：
  •



•



•

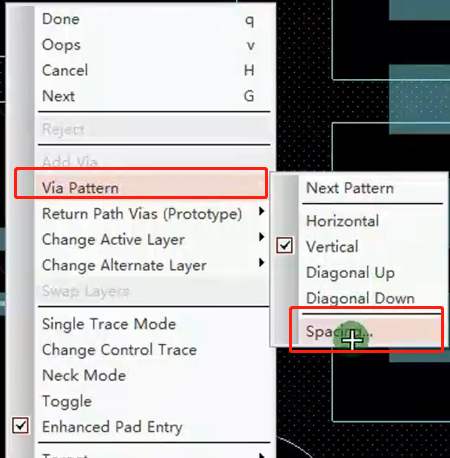

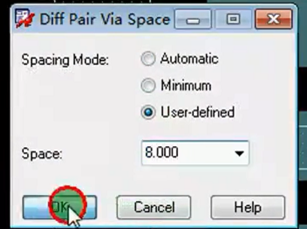

• 设置差分对过孔间距：
  • 差分对过孔间距太大，阻抗变化大
  •



•

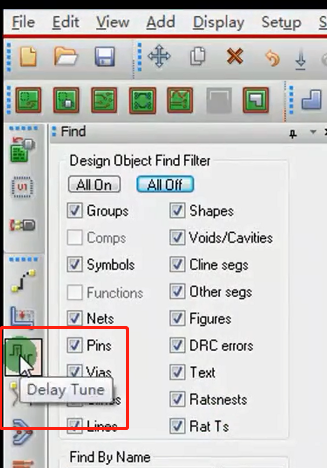

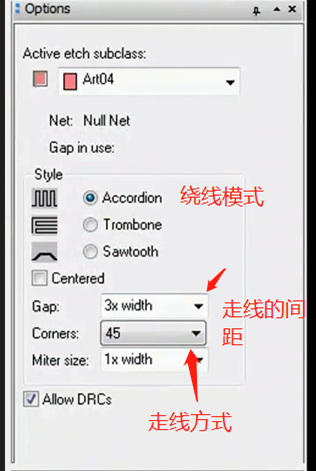

• 蛇形走线：
  • 绕小波，差分对内使用（对阻抗影响小）
  • 弧形反射小
  • 常规3W，空间问题2W
  • 绕线过程中，右下脚显示当前的线长度与基准线等长问题
  •



•

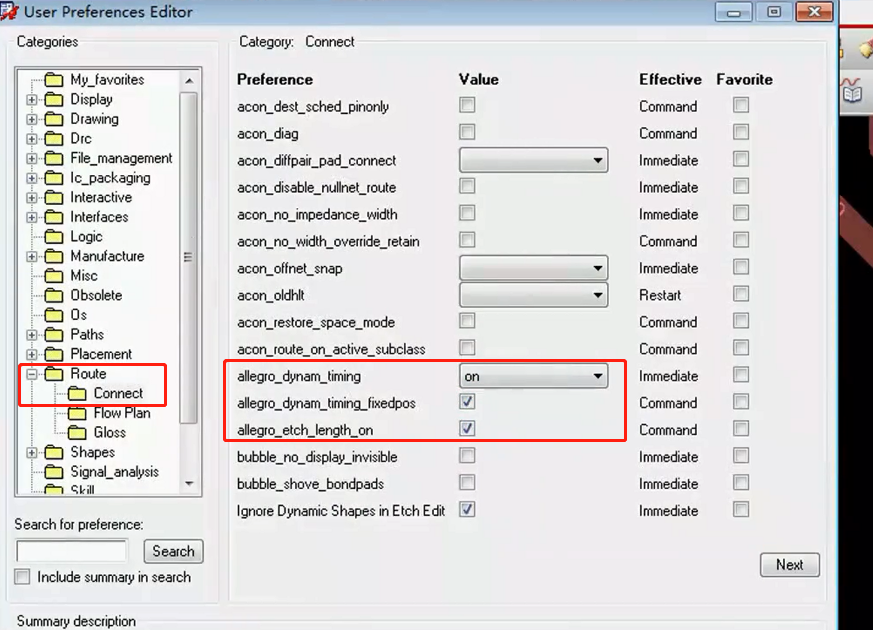

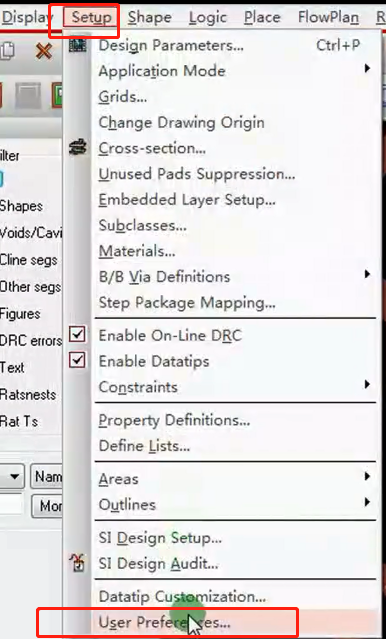

• 设置走线显示条：
  •



•
• 优化走线的方式：
  • Slide拖动走线
  • 主要是：拉大间距，减少串扰
