【小哥132】设置等长组-设置规则开关-24

• 创建DDR3等长组：

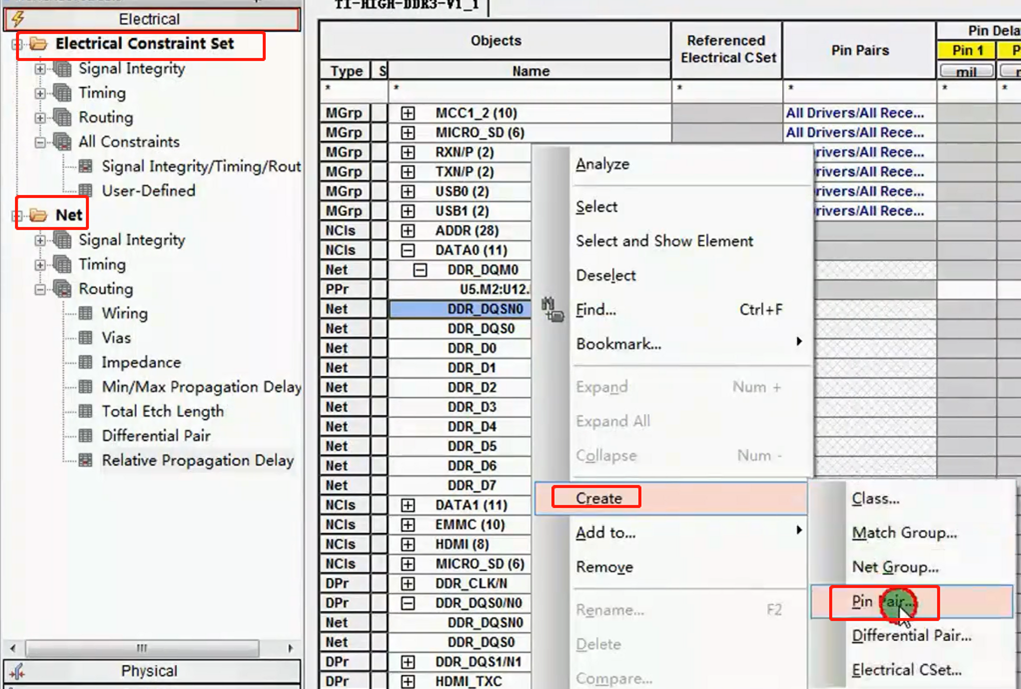

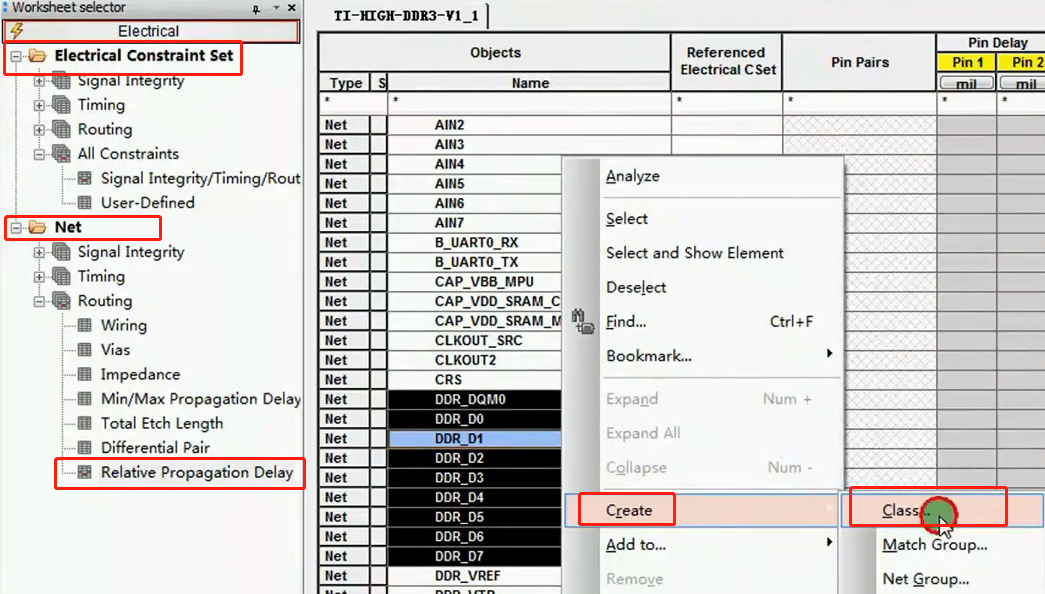

  • 创建class组，在组基础上，每个网络建立管脚对（等长就是管脚对之间的等长关系）

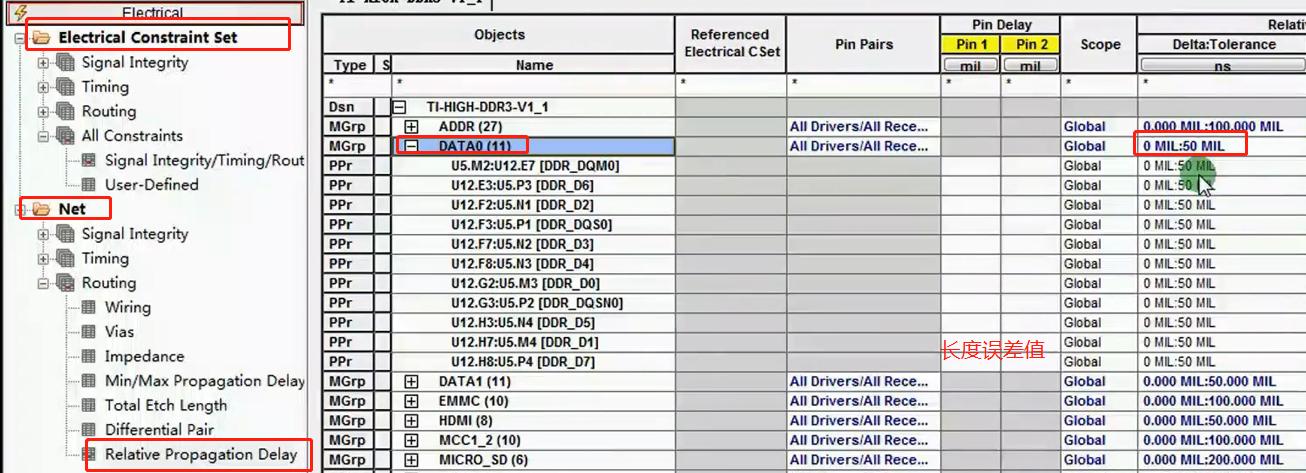

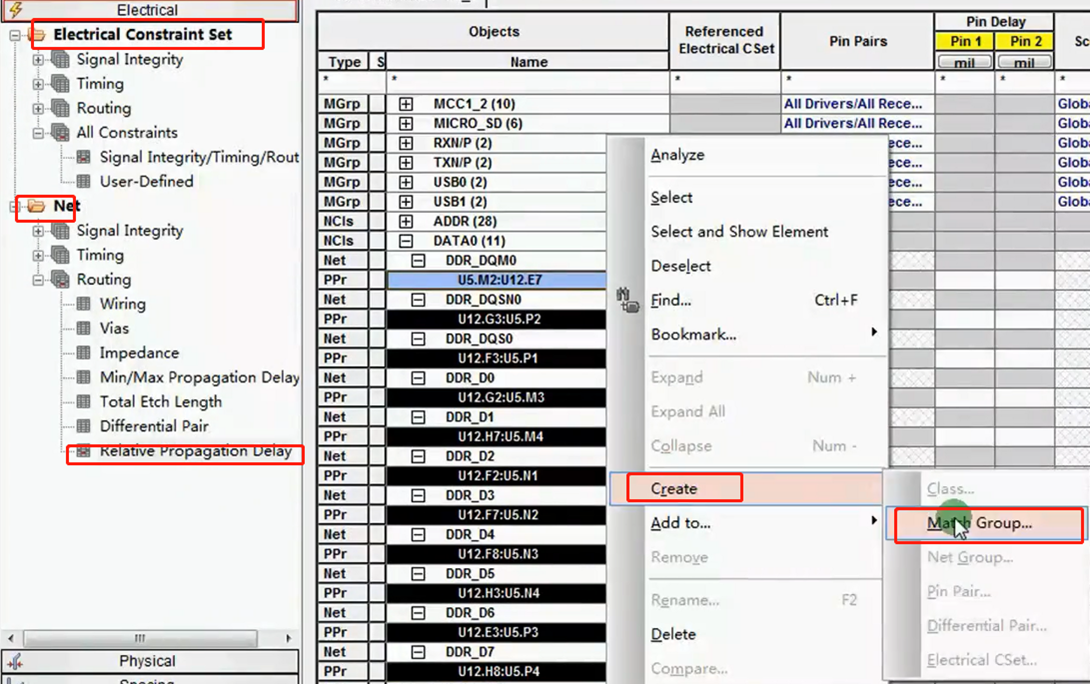

  • 再把每个管脚对建立等长组，设置走线长度误差值

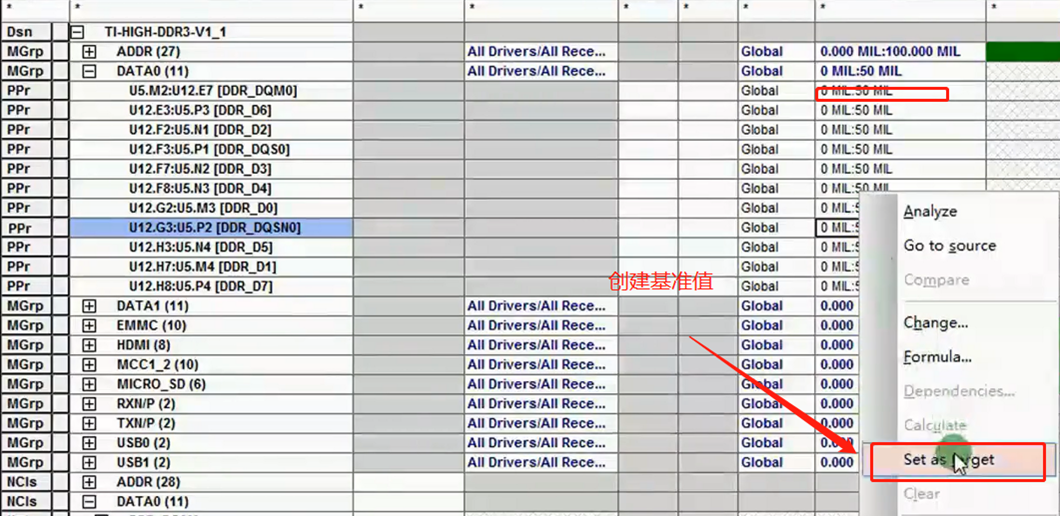

  • 创建基准线：在误差值的框，右键选择Set as target
  •



•



•



•



•

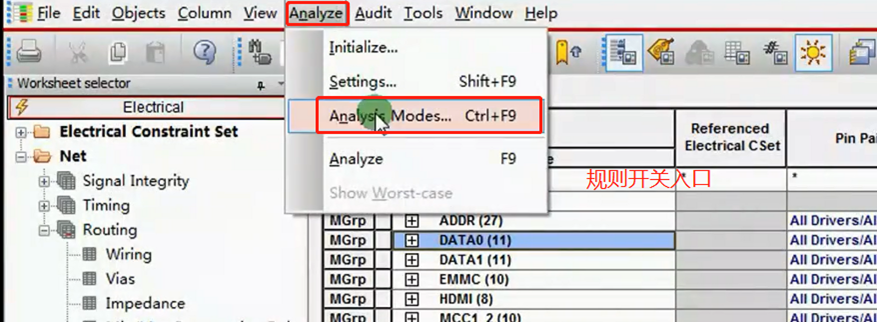

• 设置规则开关：
  • 原理：开关不打开，软件无法实时检测PCB错误

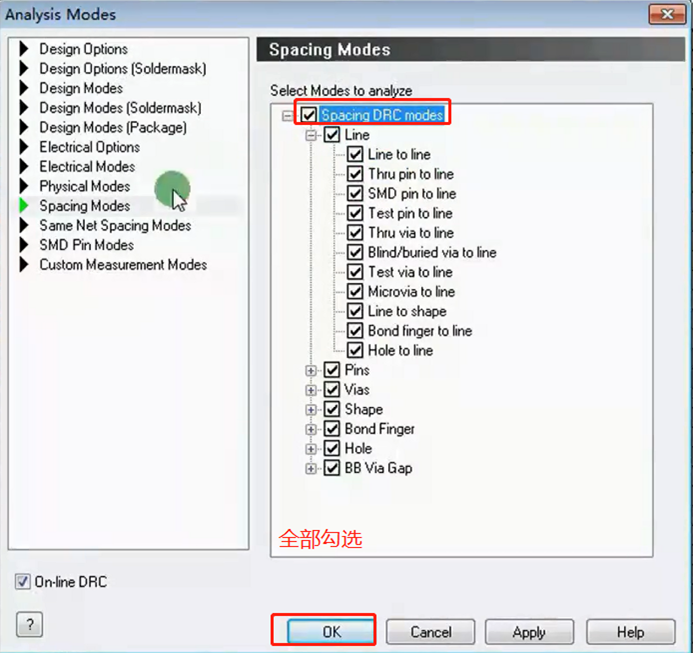

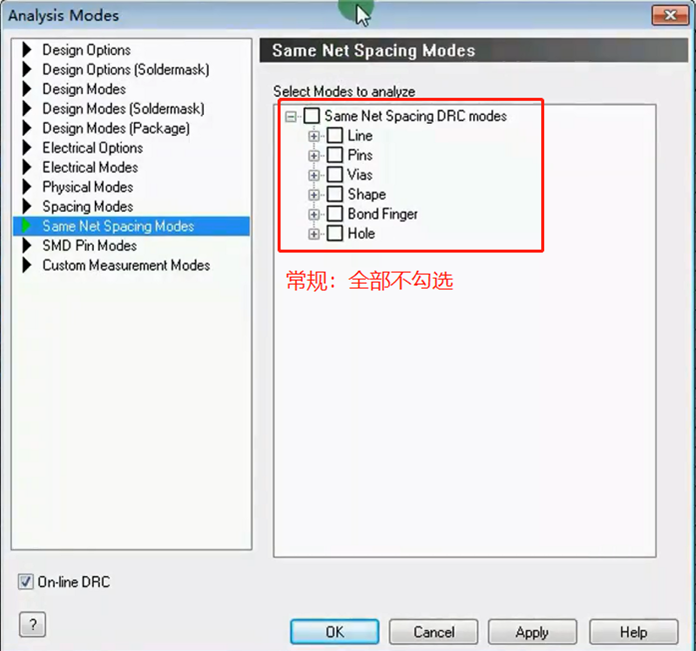

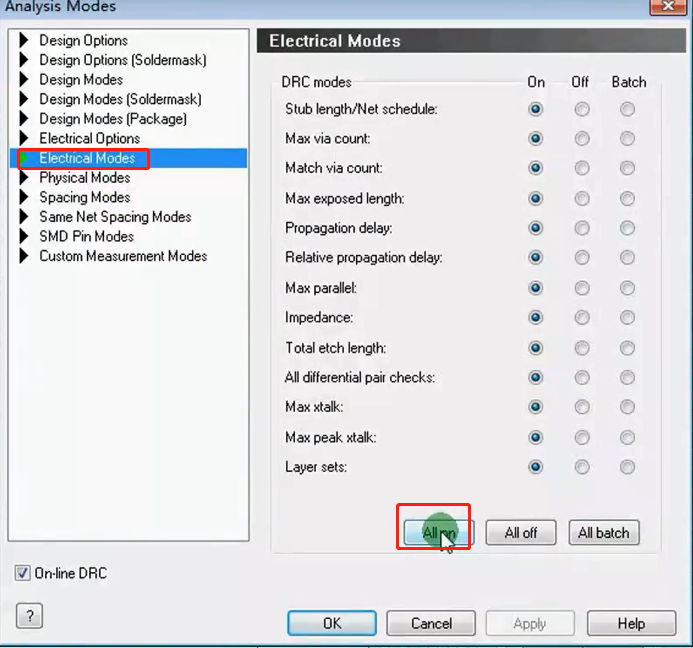

  • 主要以下三项：电气，间距，相同网络间距，物理默认
  •



•



•



•
