【小哥132】布局复用-约束管理器介绍-21

• 布局复用：

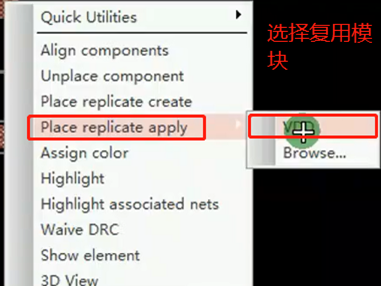

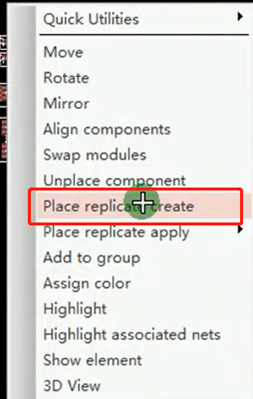

  • 放置模式、选择对应的模块，右键新建复用模块，保存好；框选好同样的元件，右键调取复用模块
  •



•

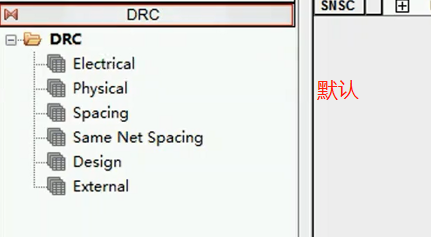

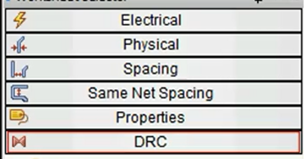

• 介绍CM约束管理器：

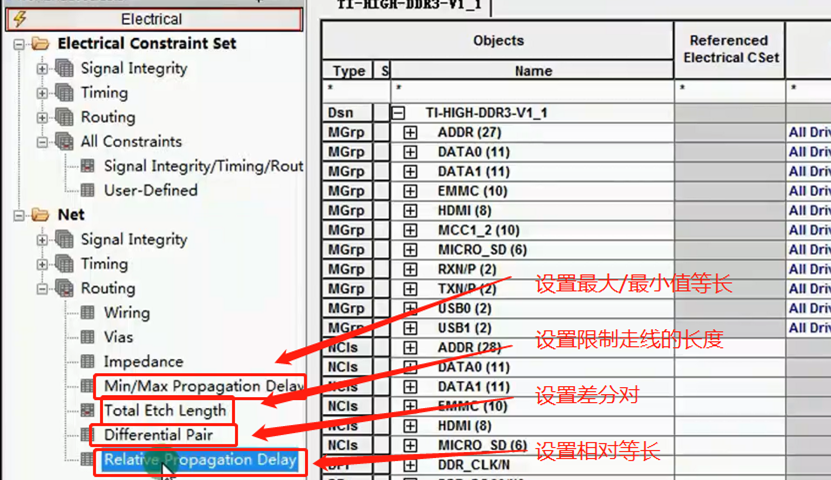

  • 第一个栏目（电气）：等长，差分对，走线长度等等、

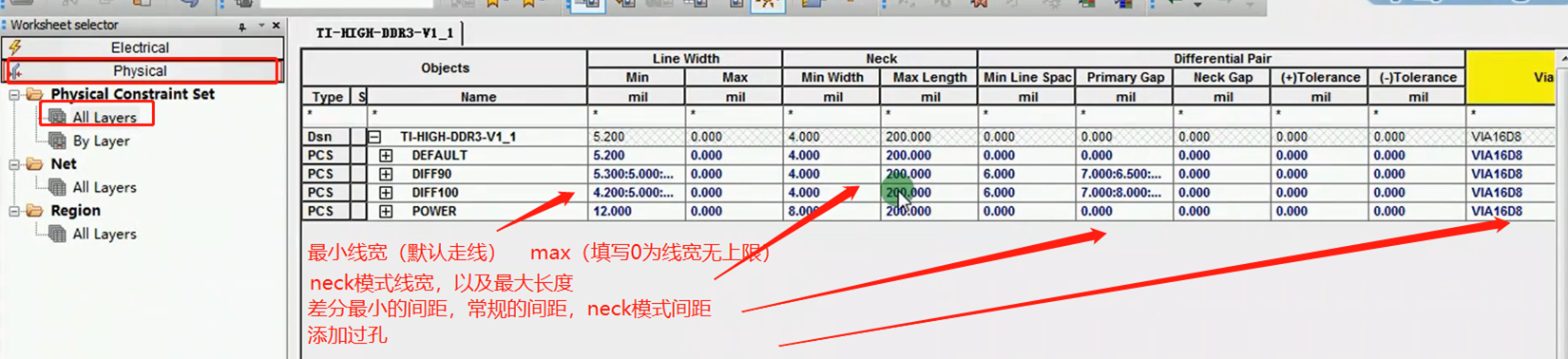

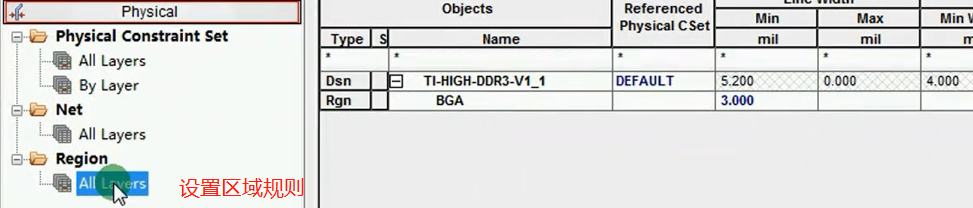

  • 第二个栏目（物理）：走线线宽，差分对的对内线间距，添加过孔-等等
  • 第三个栏目（间距）：对象的间距
  • 第四个栏目：相同网络间距规则

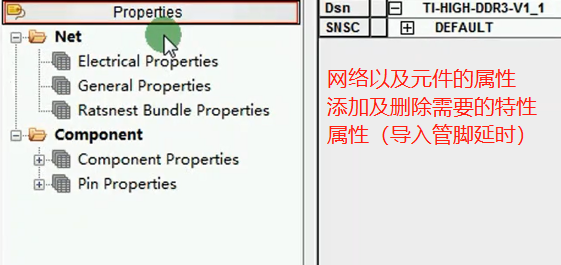

  • 第五个栏目：对象的属性
  • 第六个栏目：DRC设置
  • 注意使用前四项目
  • 右键新建规则

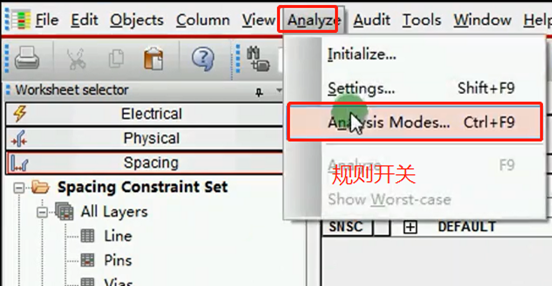

  • 打开规则开关，才能检测规则，提示DRC
  • 设置规则，再赋予网络相关规则
    •

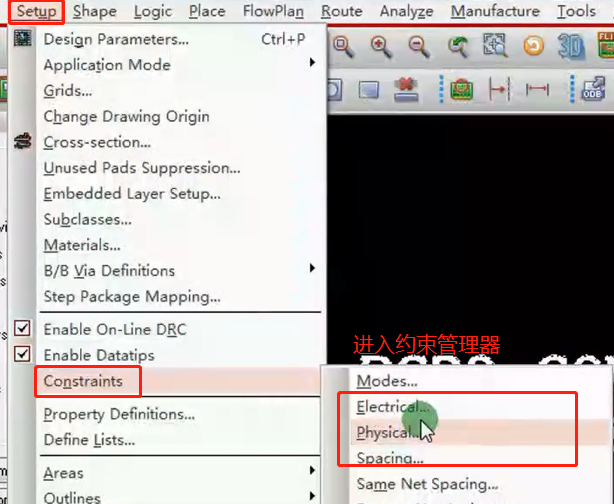

  • 打开约束管理器：
    •
  • 规则说明：
    •



•



•



•



•



•



•
