hdfs1.0

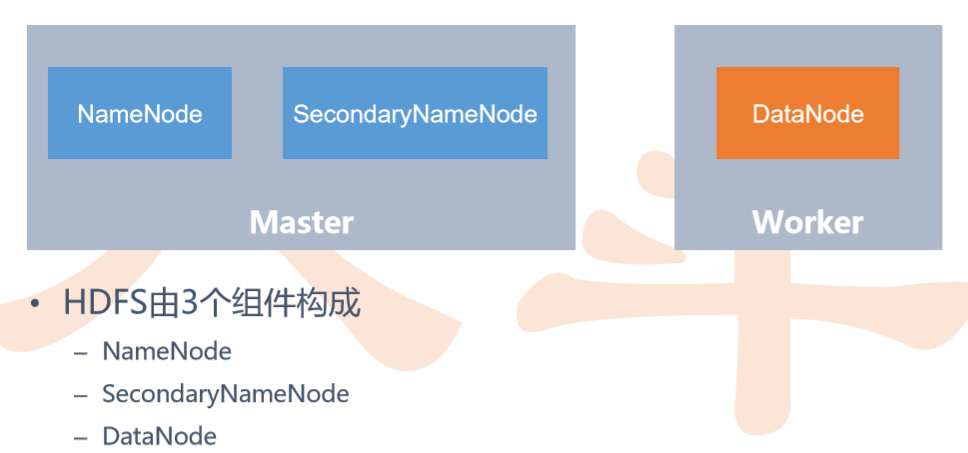

HDFS 系统架构

Block：数据块，磁盘读写的基本单位

– HDFS默认数据块大小64MB

– 磁盘块一般为512B

– 原因：块增大可以减少寻址时间，降低寻址时间/文件传输时间，若寻址时间为10ms，磁盘传输速率为100MB/s，那么该比例仅为1%

– 数据块过大也不好，因为一个MapReduce通常以一个块作为输入，块过大会导致整体任务数量过小，降低作业处理速度

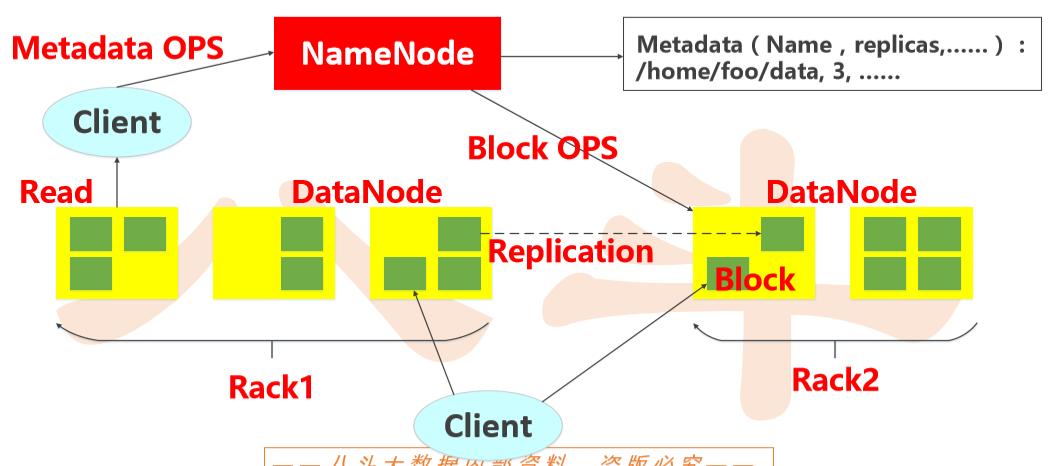

Block副本放置策略（机架感知策略）

• 第一个副本，在客户端相同的节点（如果客户端是集群外的一台机器，就随机算节 点，但是系统会避免挑选太满或者太忙的节点）

• 第二个副本，放在不同机架（随机选择）的节点

• 第三个副本，放在与第二个副本同机架但是不同节点上。

数据完整性校验

• 不希望在存储和处理数据时丢失或损坏任何数据

• HDFS 会对写入的数据计算校验和，并在读取数据时验证校验和

• 两种检验方法：

　　– 校验和

　　　　• 检测损坏数据的常用方法是在第一次进行系统时计算数据的校验和，在通道传输过程中，如果新生成的校验和不完全匹配原始的校验和，那么数据就会被认为是被损坏的。

　　 – 数据块检测程序DataBlockScanner

　　　　• 在DataNode节点上开启一个后台线程，来定期验证存储在它上所有块，这个是防止物理介质出现损减情况而 造成的数据损坏。

容错- 可靠性措施

• 一个名字节点和多个数据节点

• 数据复制（冗余机制）

　　 – 存放的位置（机架感知策略）

• 故障检测

　　– 数据节点

　　　　• 心跳包（检测是否宕机）

　　　　• 快报告（安全模式下检测）

　　　　• 数据完整性检测（校验和比较）

　　– 名字节点（日志文件，镜像文件）

• 空间回收机制

　　– Trash目录

HDFS 特点

• 能做什么

　　– 存储并管理PB级数据

　　– 处理非结构化数据

　　– 注重数据处理的吞吐量（延迟不敏感）

　　– 应用模式：write-once-read-many存取模式（无数据一致性问题）

• 不适合做

　　– 存储小文件（不建议）

　　– 大量随机读（不建议）

　　– 需要对文件修改（不支持）

　　– 多用户写入（不支持）

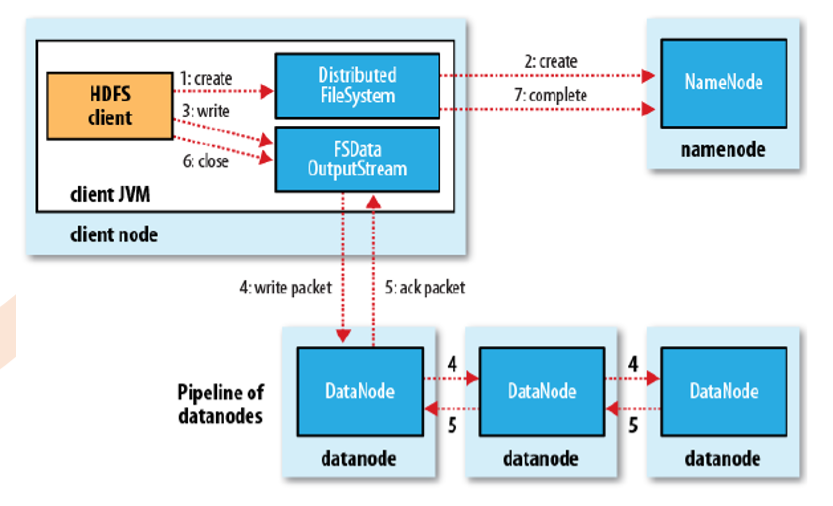

HDFS 写流程

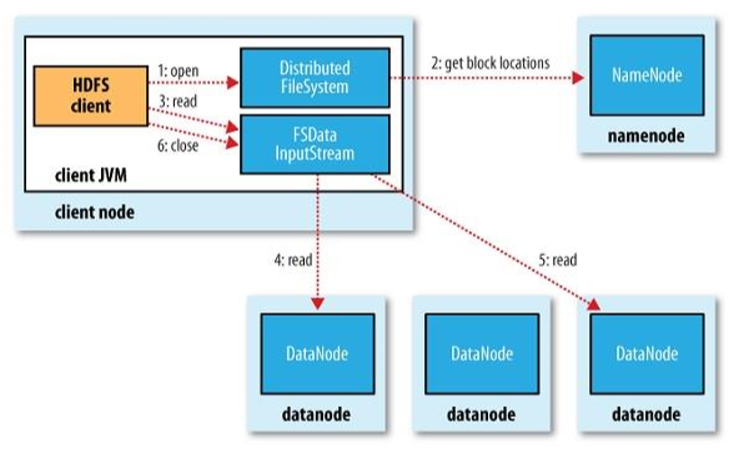

HDFS读流程





NameNode

功能

• 管理着文件系统命名空间

　　– 维护着文件系统树及树中的所有文件和目录

• 存储元数据

　　– NameNode保存元信息的种类有：

　　　　• 文件名目录名及它们之间的层级关系

　　　　• 文件目录的所有者及其权限

　　　　• 每个文件块的名及文件有哪些块组成

• 元数据保存在内存中

　　– NameNode元信息并不包含每个块的位置信息

• 保存文件，block，datanode之间的映射关系

Hadoop更倾向存储大文件原因

一般来说，一条元信息记录会占用200byte内存空间。假设块大 小为64MB，备份数量是3 ，那么一个1GB大小的文件将占用 16*3=48个文件块。如果现在有1000个1MB大小的文件，则会占 用1000*3=3000个文件块（多个文件不能放到一个块中）。我们 可以发现，如果文件越小，存储同等大小文件所需要的元信息就越多，所以hadoop更喜欢大文件。

NameNode其它注意点

• 元信息持久化

　　– 在NameNode中存放元信息的文件是 fsimage。在系统运行期间 所有对元信息的操作都保存在内存中并被持久化到另一个文件 edits中。并且edits文件和fsimage文件会被 SecondaryNameNode周期性的合并

• 运行NameNode会占用大量内存和I/O资源，一般NameNode不会存储用户数据或执行MapReduce任务。

• 全Hadoop系统只有一个NameNode

　　– 导致单点问题

　　　　– 两种解决方案：

　　　　　　• 将hadoop元数据写入到本地文件系统的同时再实时同步到一个远程 挂载的网络文件系统（NFS）。

　　　　　　 • 运行一个secondary NameNode，它的作用是与NameNode进行交 互，定期通过编辑日志文件合并命名空间镜像，当NameNode发生故 障时它会通过自己合并的命名空间镜像副本来恢复。需要注意的是 secondaryNameNode保存的状态总是滞后于NameNode，所以这 种方式难免会导致丢失部分数据（后面会详细介绍）。



DataNode

功能

• 负责存储数据块，负责为系统客户端提供数据块的读写服务

• 根据NameNode的指示进行创建、删除和复制等操作

• 心跳机制，定期报告文件块列表信息

• DataNode之间进行通信，块的副本处理

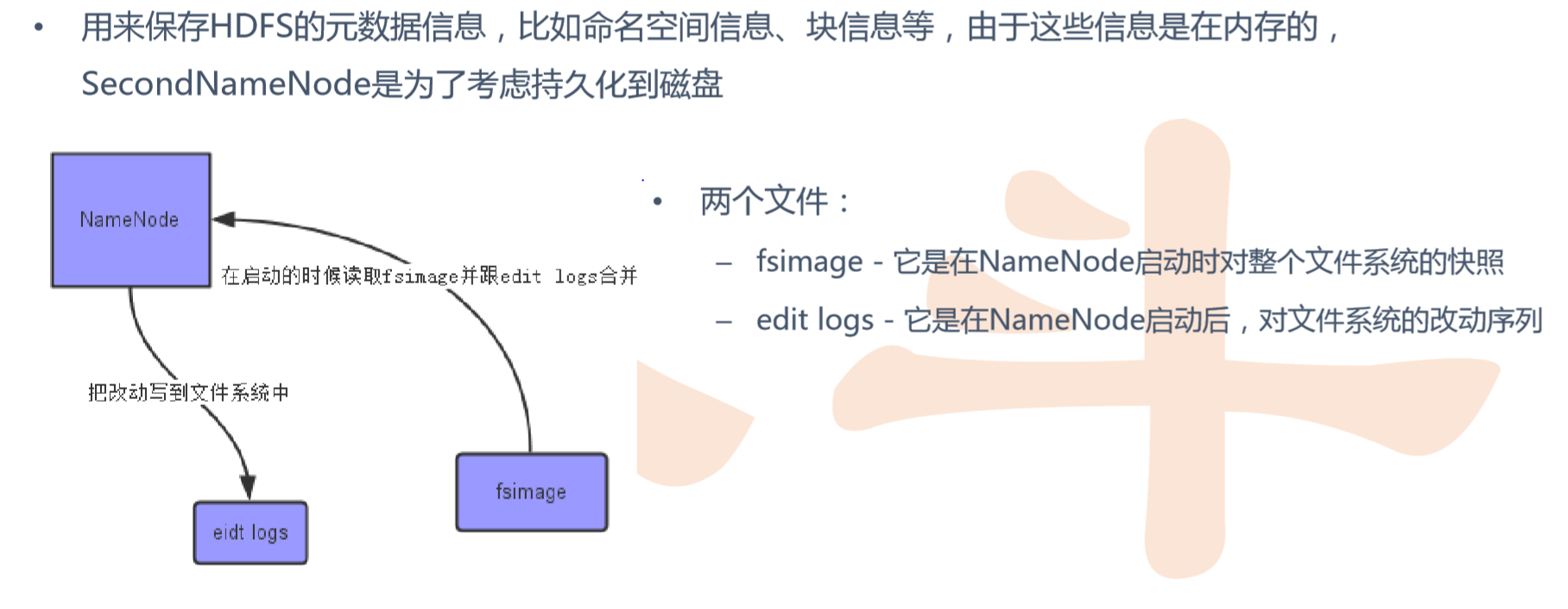

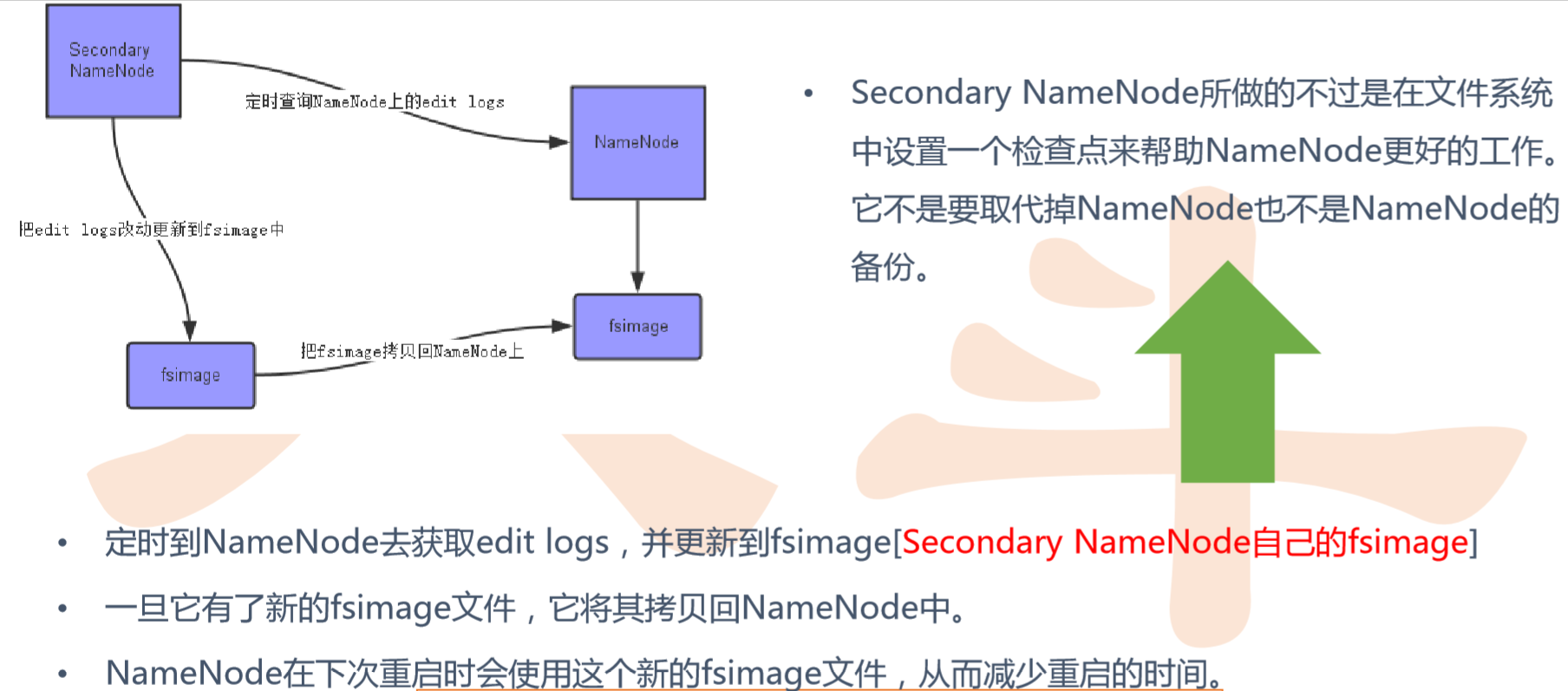

SecondNameNode
