第二次Blog作业

目录

  • 一.前言
  • 二.设计与分析
  • 三.踩坑心得
  • 四.改进建议
  • 五.总结

一.前言
总结第8，9次题目集的知识点、题量、难度等情况
8-1

  • 知识点
    • Element类及display()抽象方法的定义
    • 承与多态的实现
    • 类之间的关联关系
  • 题量
    • 设计4个类（Element、Point、Line、Plane），Main类处理输入输出
  • 难度
    • 简单，需要注意String.format

8-2

  • 知识点
    • 策略接口的应用，因为不同雨刷系统的行为差异
  • 题量
    • 设计多个类（如WiperSystem、LeverState、DialState等），逻辑复杂
  • 难度
    • 较高，需处理多种状态和处理办法，易遗漏导致错误

9-1

  • 知识点
    • RubikCube作为父类，SquareCube和RegularPyramidCube子类
    • 几何计算公式
  • 题量
    • 需设计3-4个类，通过重写方法，利用数学公式实现
  • 难度
    • 中等，难点在于正确写出几何公式

9-2

  • 知识点
    • 容器类的使用
    • 动态增删操作
  • 题量
    • 新增容器类GeometryObject，改造主类输入逻辑
  • 难度
    • 中等，需要注意检查输入数据合法性

二.设计与分析

<一>题集8-“航空货运管理系统”

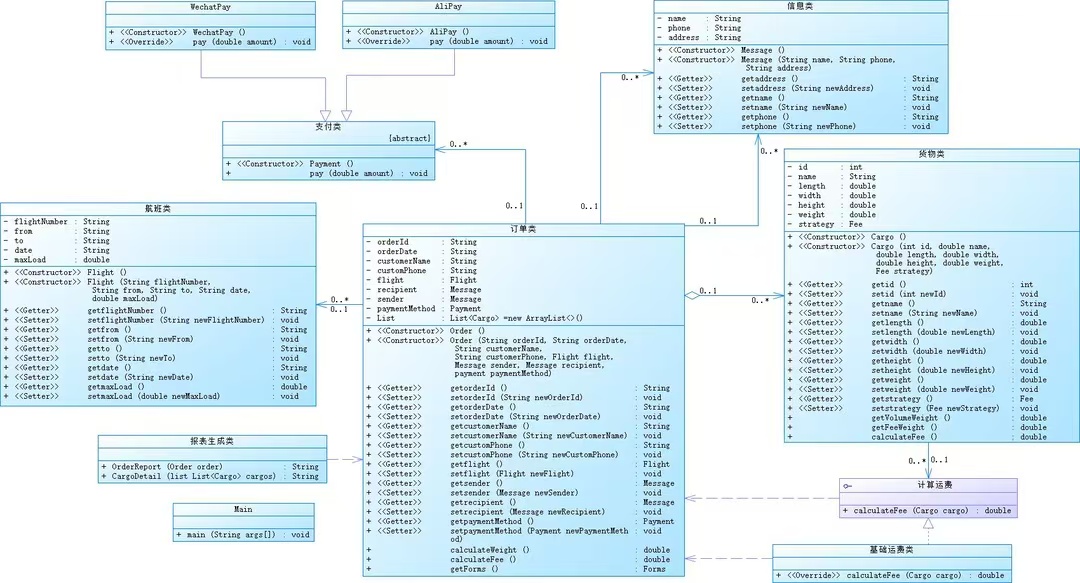

以下是利用PowerDesigner制作的相应类图：

作为这个航空货运系统的要求，需要把单一职责、里氏代换、开闭、合成复用这四个设计原则揉进类结构里，让系统既好维护又能灵活扩展。

  • 单一职责
    • 支付模块：Payment是抽象父类，只定义pay()这个支付行为
      WechatPay和AliPay作为子类，各自实现具体支付逻辑（比如微信走支付接口、支付宝走另一套）。它们只管“怎么付”
    • 航班模块：Flight类只封装航班号、起降城市、日期、最大载重这些基础信息，只负责“航班是谁、能运多少”，不和订单掺活、不搞计算逻辑
    • 货物模块：Cargo类存储货物自身属性（长宽高、重量、ID）
      通过strategy关联Fee（计费策略），把“怎么算运费”的逻辑给Fee类，自己只管货物
    • 订单模块：Order类聚合航班、发收件信息、支付方式、货物列表
      只负责订单的信息
    • Report类 ：专门生成订单报表和货物明细，只管输出报表
  • 里氏代换
    • 子类能在不破坏逻辑的前提下，替换父类的位置
    • 支付部分：WechatPay和AliPay都继承Payment抽象类，并重写pay()方法
    • 当订单里需要“支付”时，不管传的是WechatPay还是AliPay，调用payment.pay(amount)都能正常完成支付——子类的行为不会搞乱父类的抽象
  • 开闭原则
    • 支付方式扩展：如果以后要加“现金支付”
      只需新建CashPay类继承Payment，重写pay()方法，Order类里用的是Payment抽象类引用，完全不用改，对扩展开放，对修改关闭
    • 运费策略扩展
      CalculateFee是计算运费的接口，BasicRateFee是基础费率实现，如果要加“易碎品费率”“加急费率”，只需新增FastFee等子类实现CalculateFee
  • 合成复用
    • Order类里，航班信息是Flight对象、发收件是Message对象、支付方式是Payment对象、货物是List——这些都是有一个的组合关系，而不是是一个（is-a）的继承。订单需要航班信息时，直接调flight.getFrom()，不需要继承航班的所有属性，解耦很彻底。
    • Cargo类里的strategy属性（类型是Fee），也是组合：
      货物的运费计算交给Fee的实现类（比如BasicRateFee），以后换费率策略，换一个strategy对象就行，货物本身不用动

还有一个非常重要的核心需求：货运计费

  • 需要实际重量 vs 体积重量取高，再乘分段费率
    • Cargo里先算体积重量，和实际重量比出计费重量
    • 计费重量交给CalculateFee的实现类（如BasicRateFee），按分段公式算基础运费
    • 各司其职单一职责，以后改费率公式只动BasicRateFee，货物逻辑不受影响开闭原则

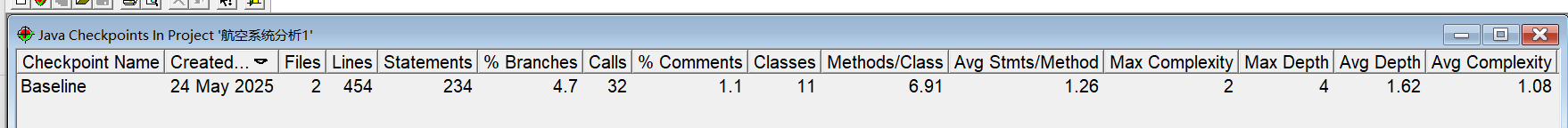

接下来来分析SourceMontor的生成报表内容

  • Statements（可执行语句数）
    • 有效代码占比约51.5%
  • Calls（方法调用数）
    • 调用次数极少，方法内聚性过高
  • Methods/Class（每类平均方法数）
    • 每类≈7个方法，职责分配较均匀
  • Avg Stmts/Method（每方法平均语句数）
    • 方法过度碎片化（大量getter/setter或单语句方法）
  • Max Complexity（最大圈复杂度）
    • 最大仅2，所有方法逻辑极简单
  • Avg Depth（平均嵌套深度）
    • 整体逻辑较扁平，易读性基础
  • Avg Complexity（平均圈复杂度）
    • 大部分方法是“线性执行”（无分支或仅简单分支）

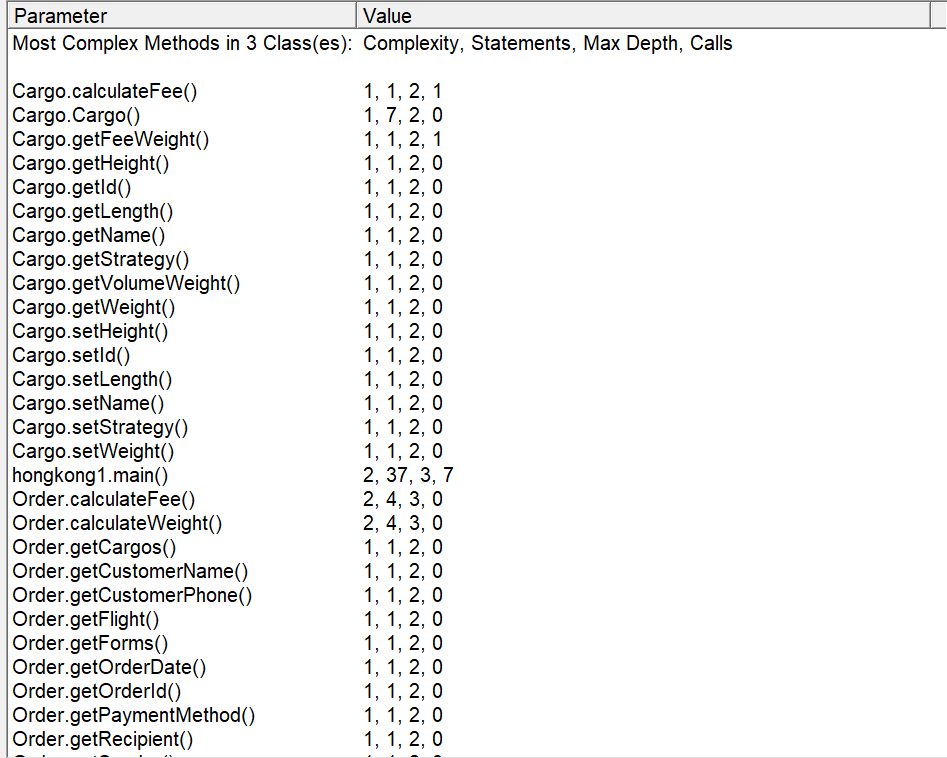

以上是类方法度量报表

  • Cargo 类
    • Getter/Setter 泛滥：如 getLength()、setHeight() 等方法
    • 业务方法逻辑过简：calculateFee()、getFeeWeight()、getVolumeWeight() 等核心方法，Statements=1、Complexity=1
      看似逻辑简单，实则可能把复杂逻辑给其他类
  • Order 类
    • Getter/Setter 重复问题
    • 方法嵌套深：calculateFee()、calculateWeight() 等方法，Max Depth=3、Complexity=2

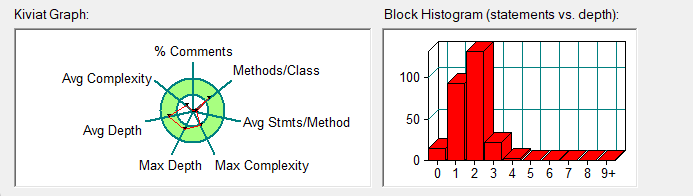

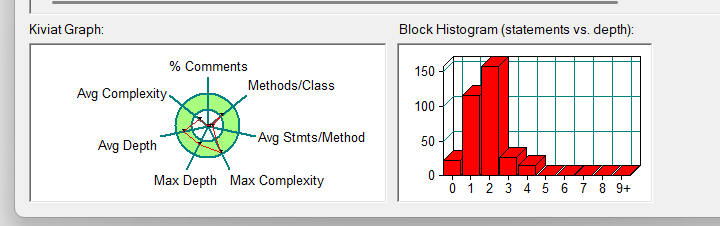

下面是雷达图和块直方图块直方图

  • Methods/Class（每类平均方法数）
    • 类的职责分配相对均匀
  • Avg Stmts/Method（每方法平均语句数）
    • 方法过度碎片化（如大量 getter/setter 或单语句方法），导致方法调用链冗长
  • Max Complexity（最大圈复杂度）
    • 单个方法的逻辑复杂度极低
    • 存在少数嵌套较深的方法，需警惕逻辑可读性下降

块直方图

  • 深度0 - 2：柱形极高 → 绝大多数代码的控制结构嵌套极浅（无嵌套或单层嵌套），易读性基础合格
  • 深度3 - 4：柱形骤降 → 仅少数方法存在 3 - 4 层嵌套
  • 深度5+：几乎无柱形 → 无极端嵌套的方法，整体逻辑“扁平化”

问题：
Cargo和Order类中90%方法是 Getter/Setter（如getHeight()、setId()），导致方法过度“碎片化”：单个方法仅1行代码，开发与维护效率极低

<二>题集8-“航空货运管理系统”

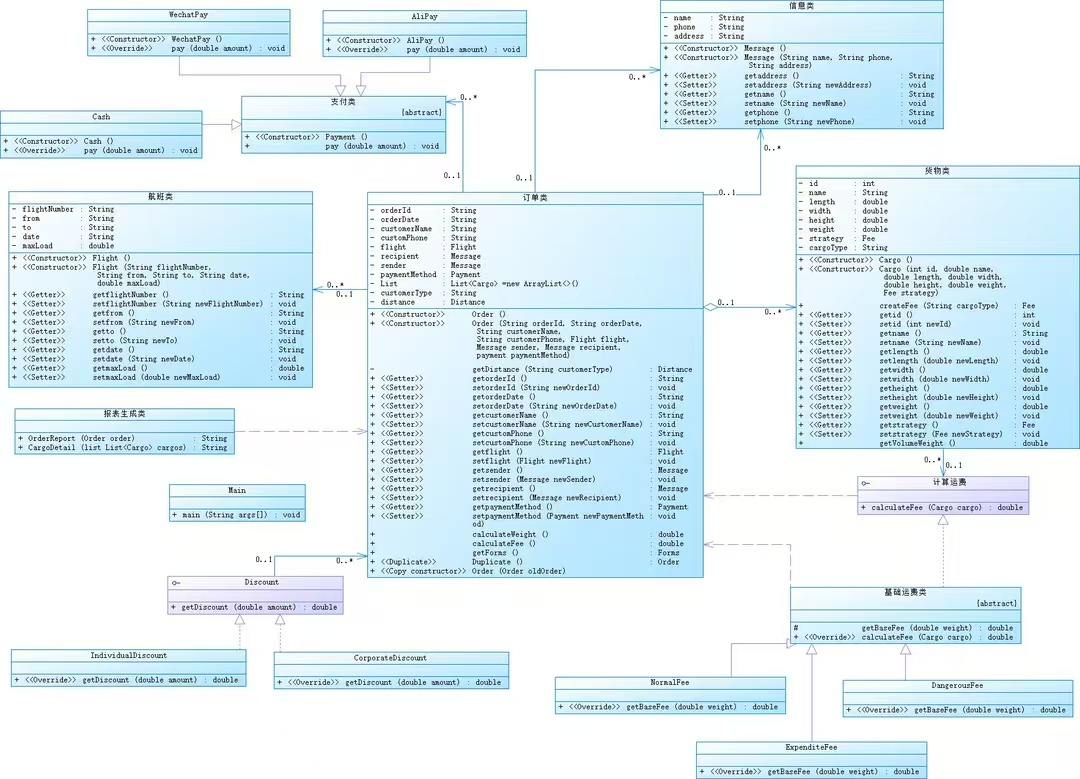

以下是利用PowerDesigner制作的相应类图：

第二次航空货运管理系统多了货物类型费率、用户折扣、现金支付这些新需求，这次重点在解耦计算规则、扩展支付/费率/折扣问题的东西

  • 支付模块
    利用“开闭原则”扩展支付方式
    • 第一次系统仅支持微信、支付宝支付，本次新增现金支付（Cash类）。类图中Payment作为抽象父类定义支付行为，WechatPay/AliPay/Cash作为子类重写 pay() 方法
    • 新增支付方式时，仅需继承 Payment 编写新子类，无需修改原有支付逻辑
    • 当客户选择现金支付时，只需将订单的 paymentMethod 替换为 Cash 对象，调用 pay(amount) 即可完成支付
  • 费率模块
    • 新需求中货物分普通、危险、加急三类
    • 类图里 BasicRateFee 作为抽象父类定义费率计算逻辑，NormalFee（普通）、DangerousFee（危险）、ExpediteFee（加急）作为子类重写 getBaseFee(weight)
    • 用策略模式解耦后，新增货物类型仅需扩展 BasicRateFee 子类，Cargo 和 Order 无需改动
  • 折扣模块
    • 类图中 Discount 作为抽象父类定义折扣逻辑，IndividualDiscount（个人）、CorporateDiscount（集团）作为子类重写 getDiscount(amount)
    • Order 类通过聚合 Discount 对象实现
    • 计算最终运费时，先累加所有货物基础运费，再调用 discountStrategy 应用打几折
  • 多货物
    • 以 List cargoList 存储货物
    • 添加货物时调用 order.addCargo(cargo)
    • 货物数量变化不影响订单逻辑，符合开闭原则
  • 报表生成
    • 调整报表仅需修改 OrderReport/CargoDetail，不影响逻辑（单一职责）

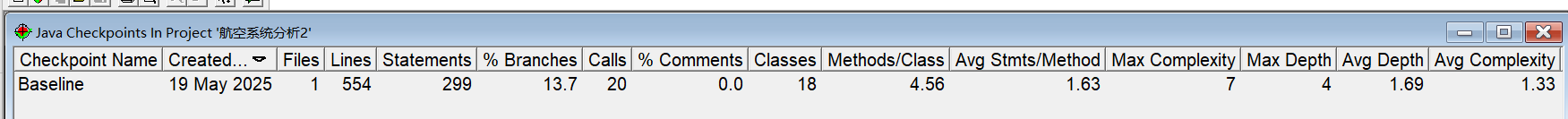

以下是第二次航空管理系统SourceMontor的生成报表内容：

  • Files（文件数）（1）
    • 所有类集中在单个文件，类与类的逻辑边界模糊
  • Lines（总行数）（554）
    • 代码规模属中小型范畴，但单文件18个类
  • Statements（可执行语句数）（299）
    • 有效代码占比约54%（299/554），但单文件下逻辑嵌套混杂
  • % Branches（分支覆盖率）（13.7）
    • 单元测试仅覆盖13.7%的代码分支
  • Calls（方法调用数）（20）
    • 方法间总调用次数极少，模块间协作性弱。原因是方法过度碎片化（大量getter/setter
  • Methods/Class（每类平均方法数）（4.56）
    • 每类约5个方法，职责分配看似均匀
  • Avg Stmts/Method（每方法平均语句数）（1.63）
    • 方法过度碎片化，大量方法为getter/setter或单语句逻辑（如cargo.setType("危险")）
  • Max Complexity（最大圈复杂度）（7）
    • 存在圈复杂度为7的方法，原因是订单总运费计算逻辑（需遍历多货物、判断货物类型费率、叠加用户折扣）
  • Avg Depth（平均嵌套深度）（1.69）
    • 整体逻辑平均嵌套1.69层，看似较扁平，但是又有圈复杂度7的复杂方法，核心方法嵌套深
  • Avg Complexity（平均圈复杂度）（1.33）
    • 多数方法为“线性执行”（无分支或仅简单分支）

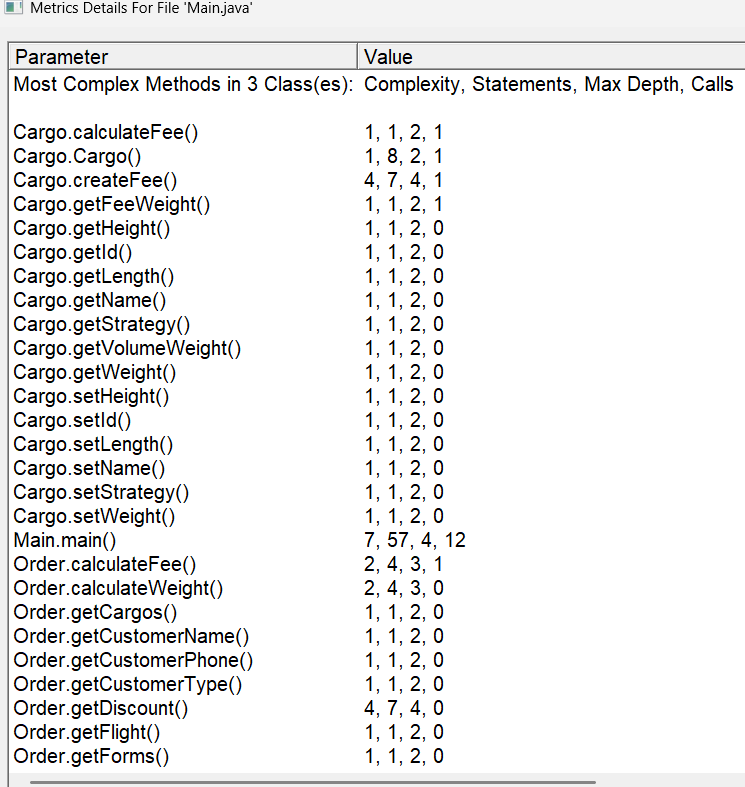

  • Cargo 类

    • Getter/Setter 泛滥：如 getHeight()、setHeight()、getId() 等方法，调用冗长且维护时易漏
    • Cargo() 构造方法 Metrics 为 (1, 8, 2, 1) → 含8条可执行语句、嵌套深度2
      大概率因为初始化阶段批量设置长宽高、重量等属性
    • createFee() 方法 Metrics 为 (4, 7, 4, 1) → 圈复杂度4、嵌套深度4
      该方法承担“根据货物类型（普通/危险/加急）分支创建费率策略”的复杂逻辑，      违背开闭原则

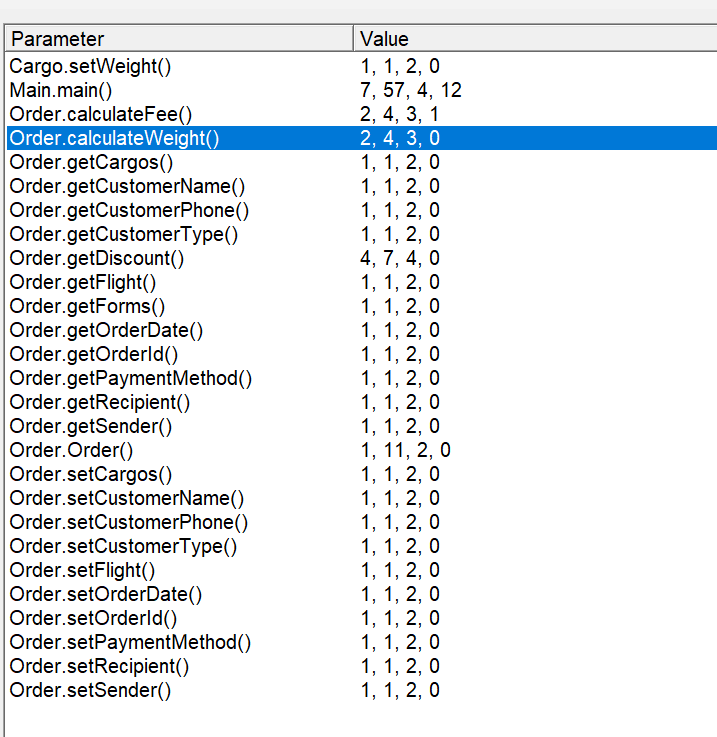

  • Order 类

    • 计算方法“嵌套过深”
      calculateFee()、calculateWeight() 方法 Metrics 为 (2, 4, 3, 1)、(2, 4, 3, 0)
      **货物有效性校验、用户折扣分层计算 ** 导致逻辑嵌套
    • getDiscount() 方法 Metrics 为 (4, 7, 4, 0)
      新增“用户6折”等规则时，需直接修改方法内部,违背开闭原则**


块直方图：

  • 深度 0 - 2：大多数代码的控制结构嵌套极浅
    • 逻辑被过度拆分（核心功能分散在大量简单方法中）
  • 深度 3 - 4：方法大概率是订单总运费计算、危险货物费率
  • 深度 5+：无极端嵌套的方法

三.踩坑心得
<一>方法碎片化
Avg Stmts/Method 靠近中心，表明方法过度碎片化，有大量 Getter/Setter 和单语句方法。
<二>Order.calculateFee方法嵌套深

点击查看代码
    public double calculateFee(){
        double total = 0;
        for (Cargo cargo:cargos) {
            total+=cargo.calculateFee();
        }
        return discount.getDiscount(total);
    }
Fee接口里面的calculateFee和子类继承
点击查看代码
interface Fee{
    double calculateFee(Cargo cargo);
}

abstract class BasicFee implements Fee{
    protected abstract double getBaseFee(double weight);

    @Override
    public double calculateFee(Cargo cargo) {
        double w=cargo.getFeeWeight();
        double t=w*getBaseFee(w);
        return t;
    }
}
这样子确实嵌套太深了

四.改进建议

  1. 对 Order.calculateFee() 等嵌套深的方法，拆分为 calculateCargoBaseFees()（累加基础运费）、applyUserDiscount()（叠加折扣）等子方法，降低嵌套深度
  2. 按职责划分包结构（如 payment 包放支付类、fee 包放费率类），实现“修改现金支付逻辑仅动 payment 包，不影响 fee 包费率计算”的解耦
  3. 比如对“危险货物费率修正”等局部逻辑，提取为私有方法，降低主方法嵌套
点击查看代码
public class Order {
    private double calculateDangerousCargoFee(Cargo cargo) {
        return cargo.getType().equals("危险") ? cargo.calculateBaseFee() * 2 : cargo.calculateBaseFee();
    }

五.总结

  1. 迭代开发中，我掌握了单一职责、开闭原则等设计准则
  • 将支付方式（WechatPay/AliPay/Cash）、费率策略（NormalFee/DangerousFee）、用户折扣（IndividualDiscount/CorporateDiscount）解耦为了可扩展子类
  1. 分析 SourceMonitor 报表，我学会从方法粒度、圈复杂度、嵌套深度等诊断代码的质量
  2. 虽然不是很熟练，但是我开始尝试了模式的应用
  • 策略模式（如用DiscountStrategy接口管理折扣）
  • 工厂模式（OrderFactory封装订单）
    通过航空货运系统开发与 SourceMonitor 报表分析，我知道了：写“能跑的代码”只是起点，“易维护、可扩展”的代码，需要兼顾设计原则、多种模式共同发力。
