第三次实验 UML建模



UML 建模工具的安装与使用
一、 实验目的
1） 学习使用 EA（Enterprise Architect） 开发环境创建模型的一般方法；

2） 理解 EA 界面布局和元素操作的一般技巧；

3） 熟悉 UML 中的各种图的建立和表示方法；

4） 掌握如何通过 EA 工具完成相关模型的建立

二、 实验内容及步骤

1. 熟悉EA 环境

2. 采用EA工具完成以下ATM示例系统的UML模型的建立。
   通过 EA 工具完成相关 UML 图的绘制。在建立过程中尝试理解模型元素，模型元素之间的关系。

提示：EA打开 toolbox 的快捷键为 alt+5

三、实验过程

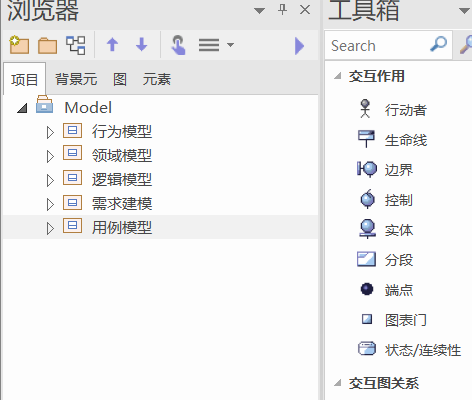

（1）模型的建立

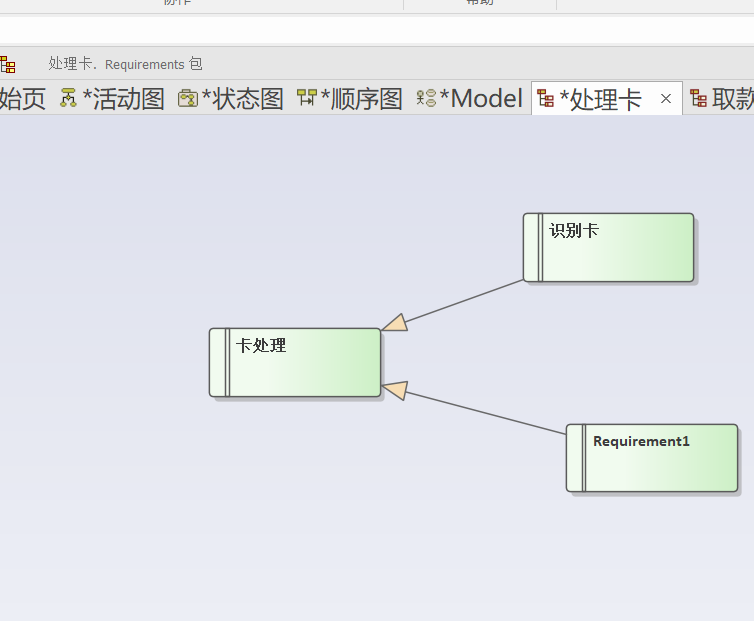

 （2）卡处理

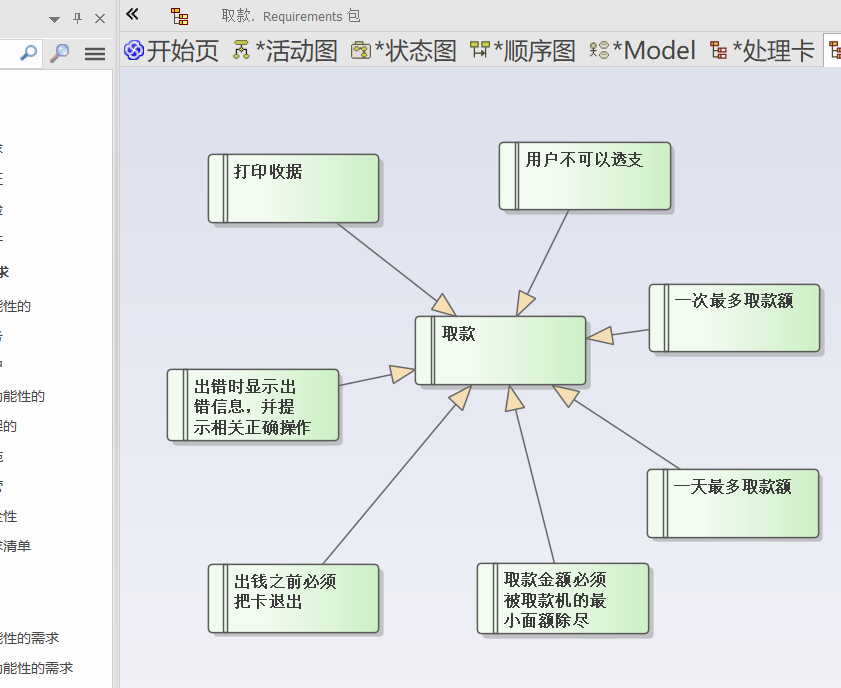

 取款

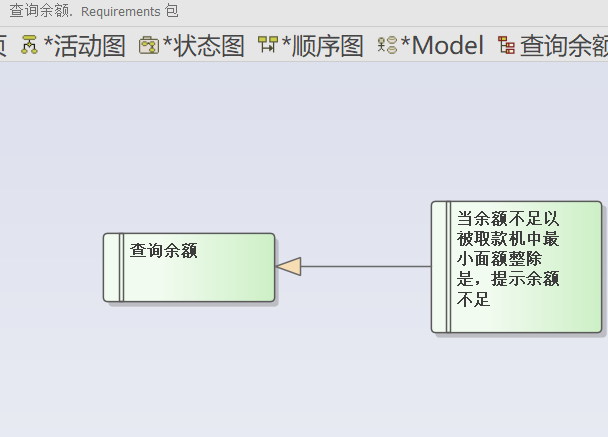

 查询余额

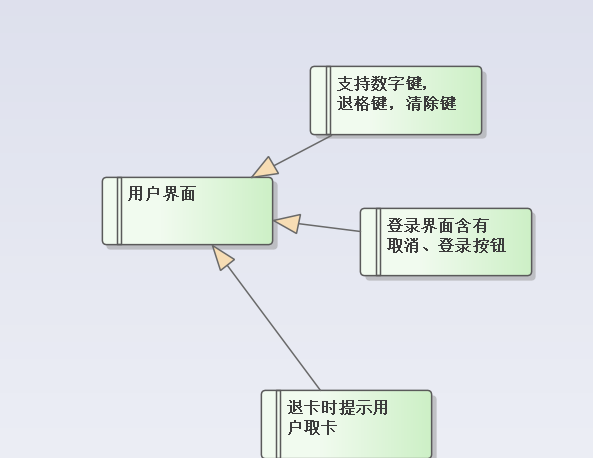

 用户界面

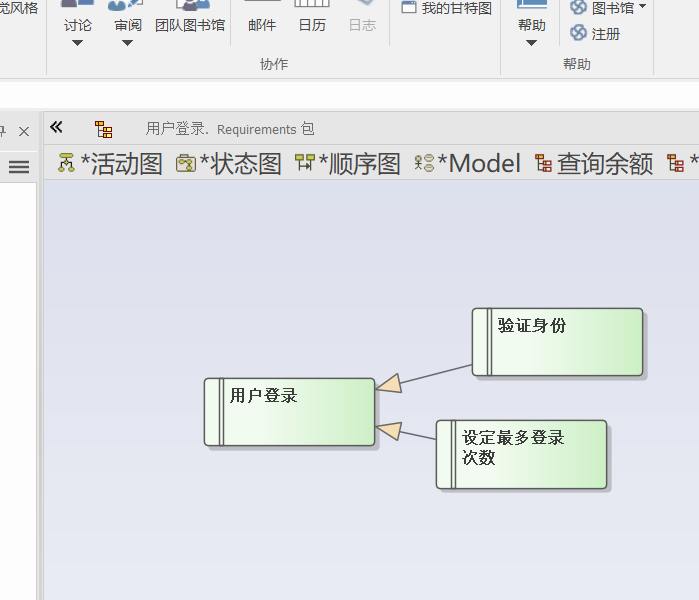

 用户登录

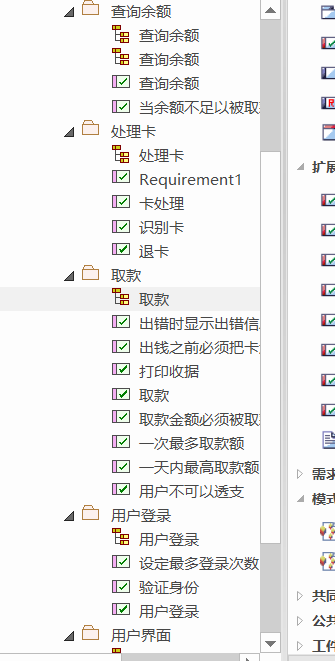

 最终完成功能性需求

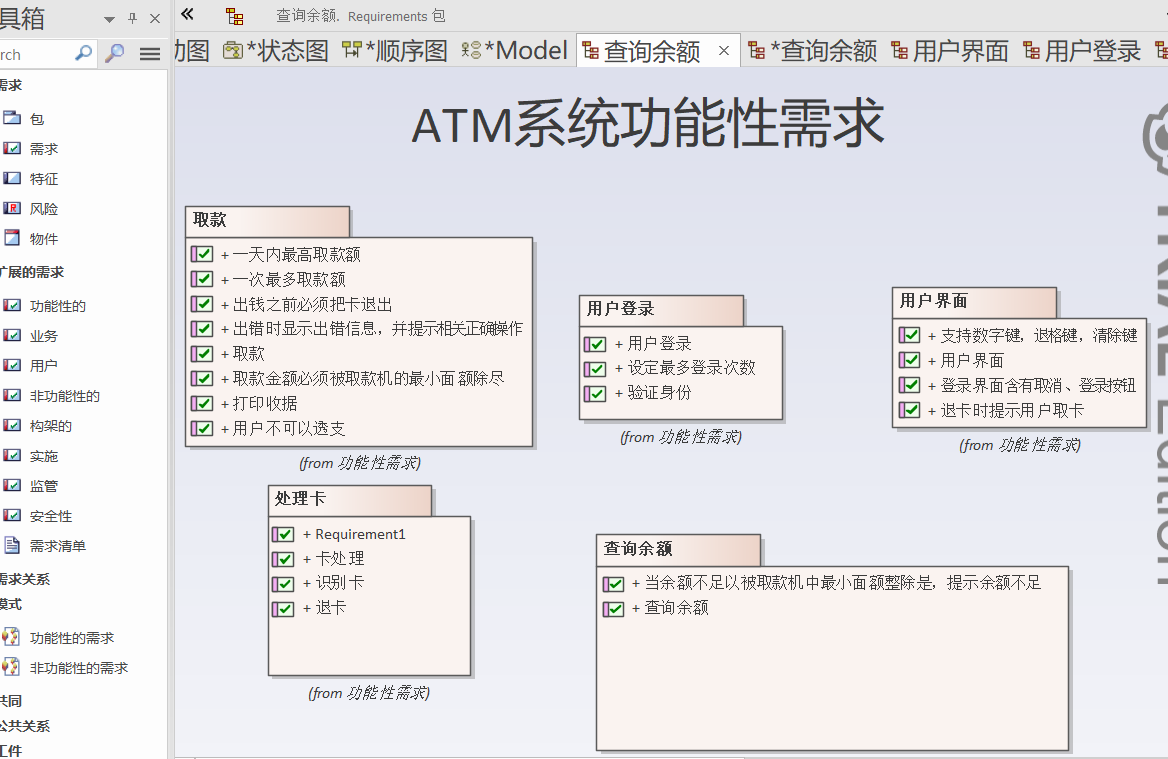

 ATM系统功能性需求

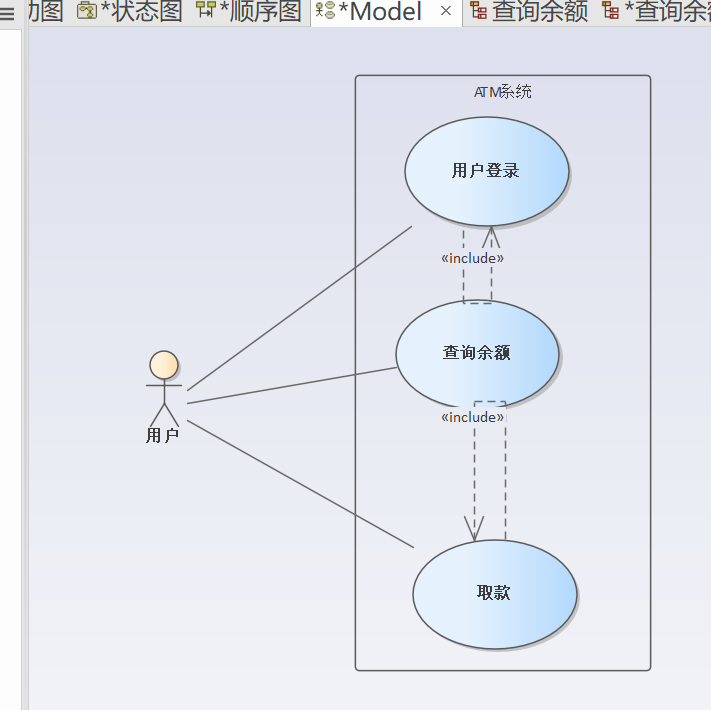

 （3）用例模型

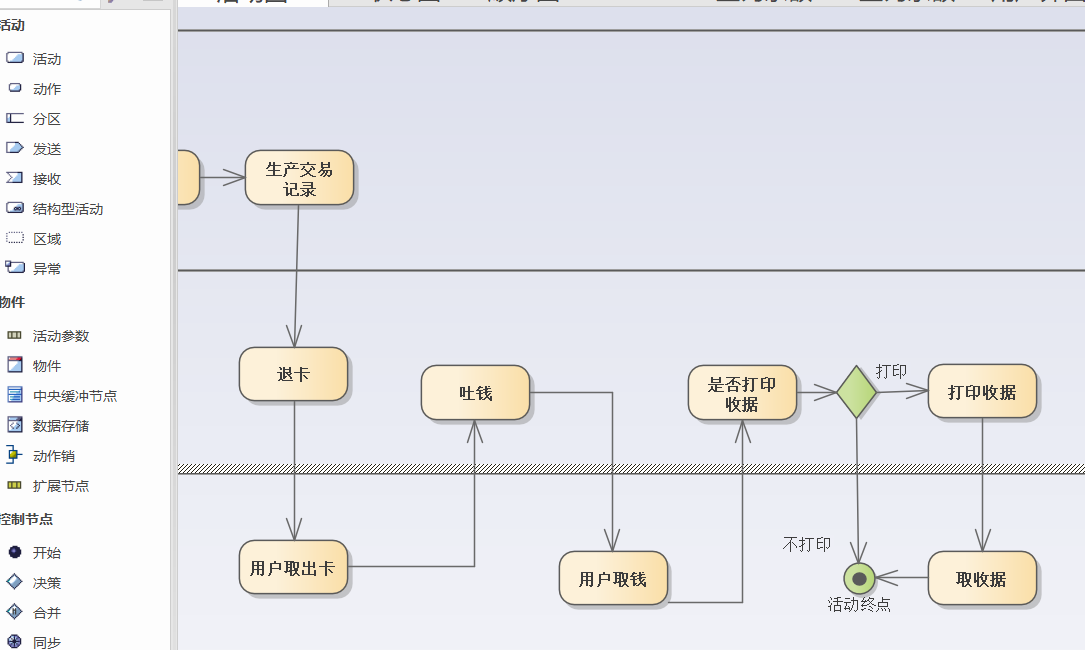

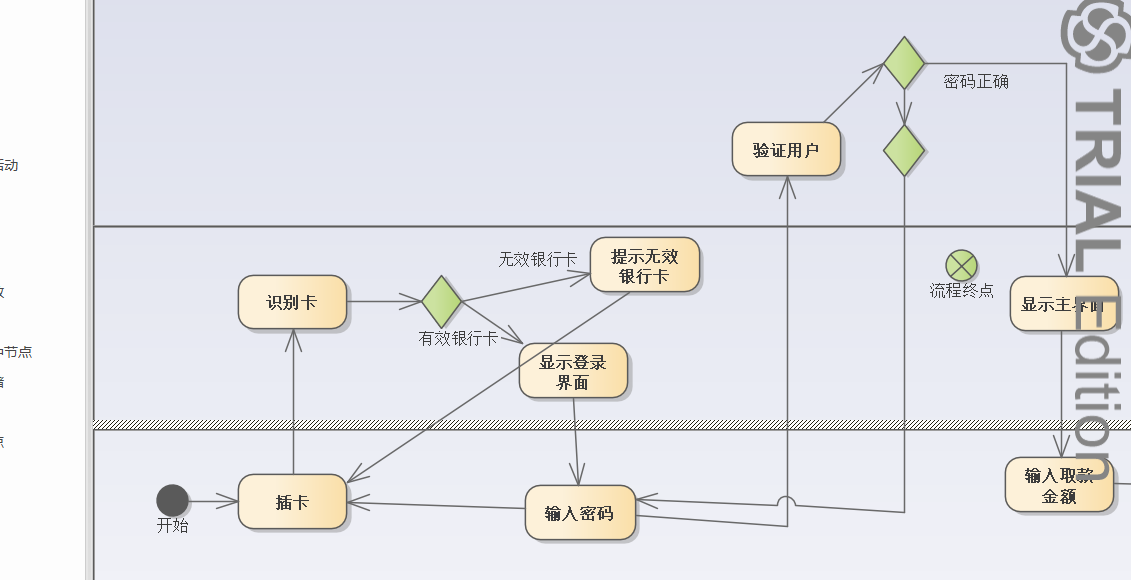

 （4）活动图

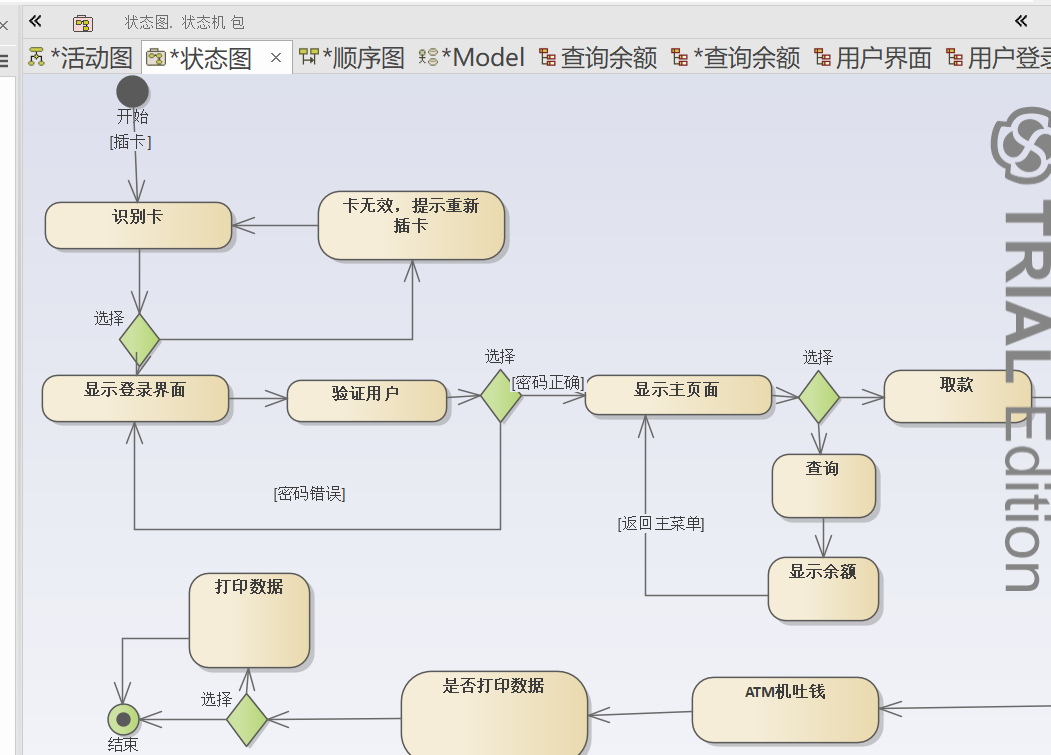

状态图

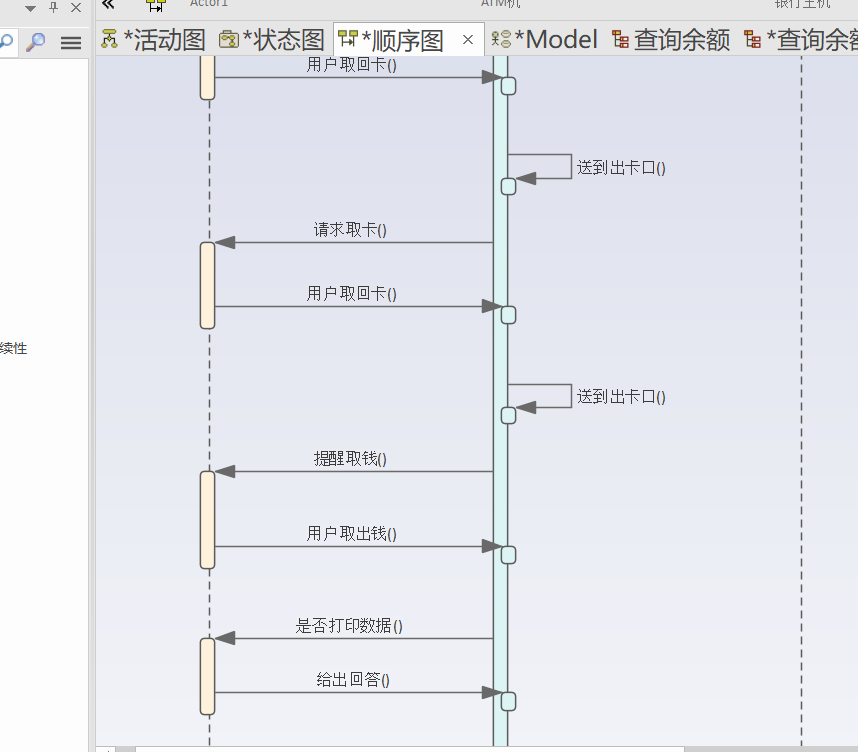

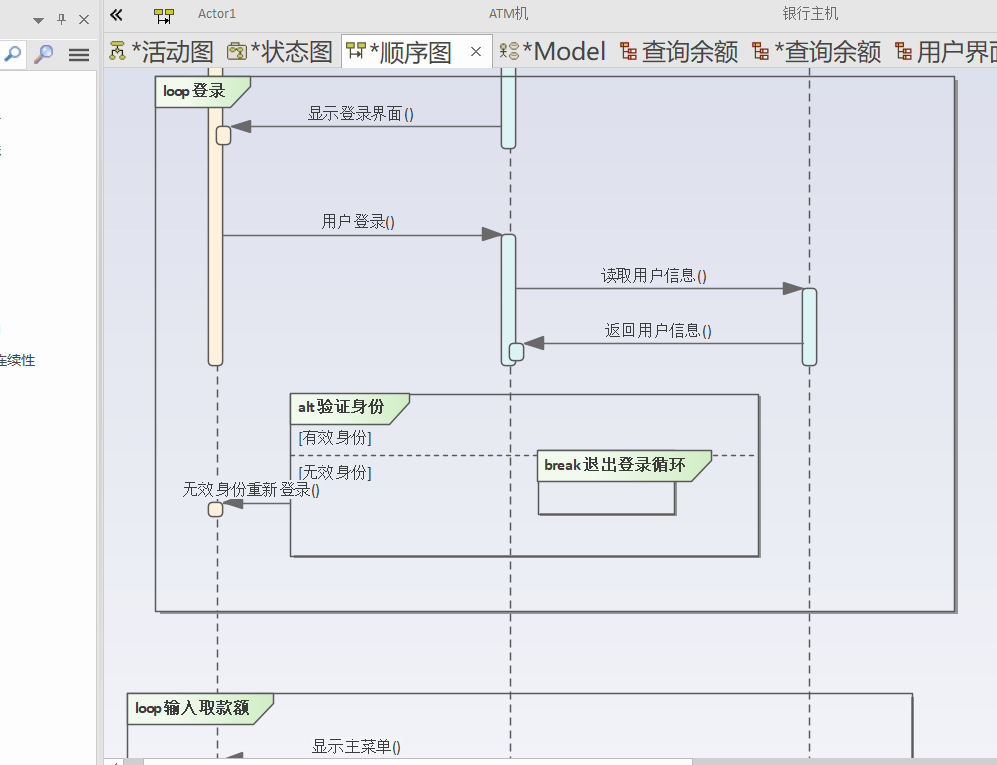

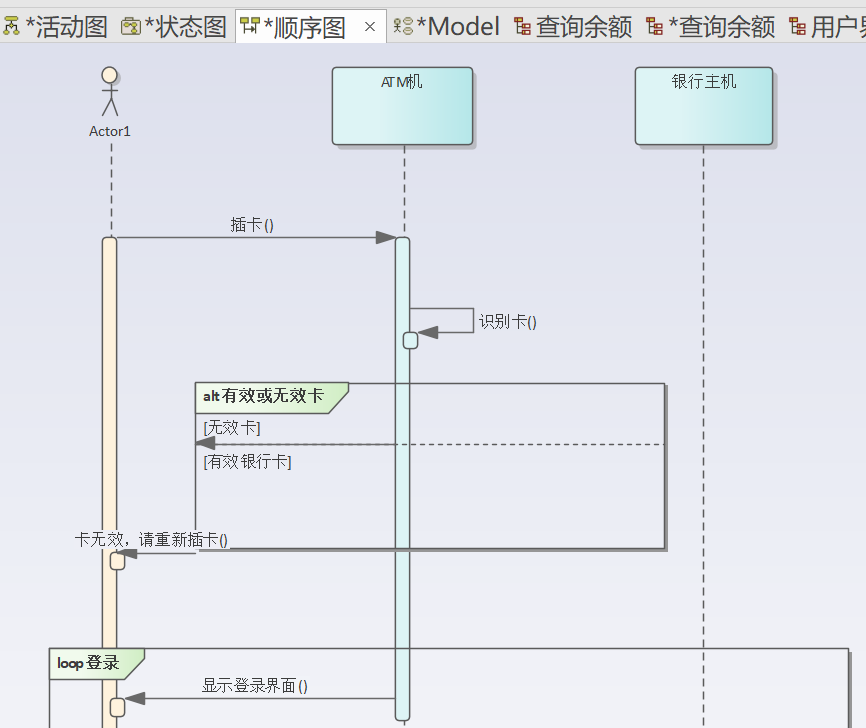

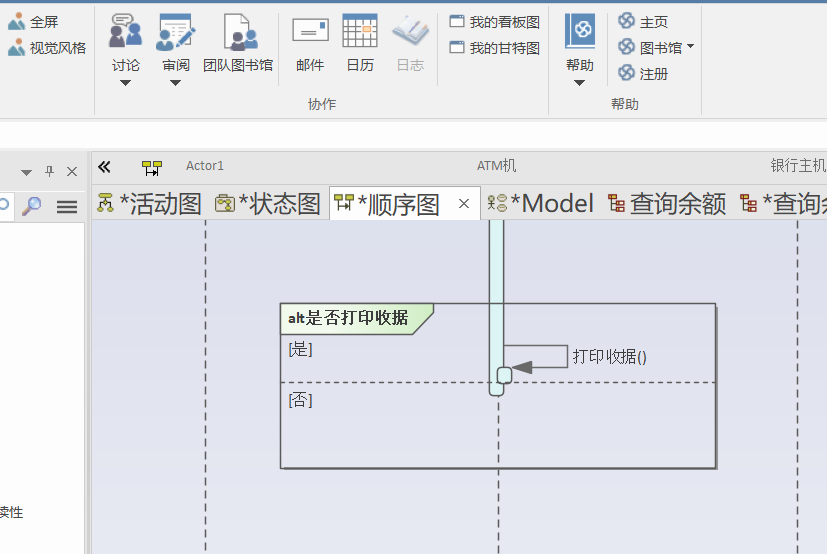

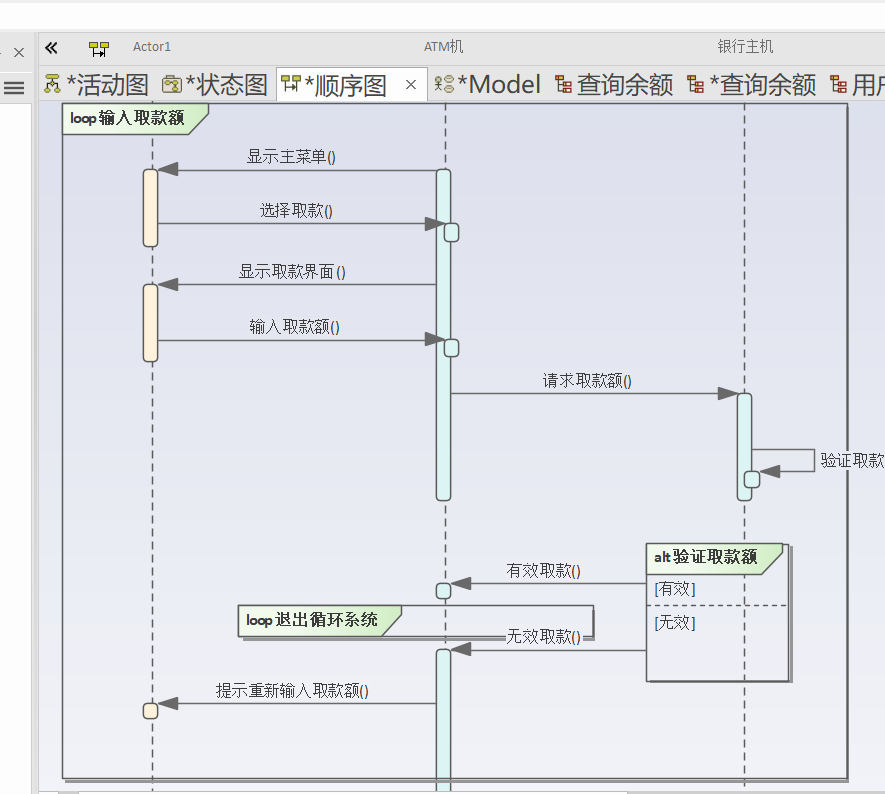

 顺序图

























四、思考题

通过网络查找相关资料，了解有哪些工具可以支持UML模型与C++或JAVA或PYTHON

代码的相互转换，并给出网络链接及说明。

答：Trufun UML 2008，支持UML模型实现python。链接：http://www.trufun.net/new/product.html

Visual Paradigm Suite，支持UML模型实现python。链接：http://www.visual-paradigm.com/download/

BOUML 7.5（法国），可以支持C++或JAVA 或PYTHON的实现 。链接：http://www.bouml.fr/

Software Ideas Modeler 11.53，可以支持C++或JAVA 或PYTHON的实现。 链接：http://www.softwareideas.net

五、实验小结

通过本次实验，我了解并学会了运用EA进行建模。

视频的软件和我运用的软件版本不同，我的软件第一步并不弹出提示操作的窗口，导致找寻建模窗口花费了一点时间，但通过浏览资料最终得到解决。

好在实验并不难，后面很快解决了。
