MobileNet

MobileNetV1

MobileNetV1提出将原始卷积操作分为两步即深度可分离卷积：特征提取（逐通道卷积）和特征融合（1x1逐点卷积）。大大降低计算量：
假设标准卷积核大小\(D_k, D_k\)，输入通道\(M\)，输出通道\(N\)，每个卷积核进行\(D_W \times D_H\)次计算
参数量为\(D_k \times D_k \times M \times N\)
计算量为\(D_k \times D_k \times M \times N \times D_W \times D_H\)

使用深度可分离卷积进行操作
参数量: 逐通道卷积\(D_k \times D_k \times M\)，逐点卷积\(M\times N\)
计算量: 逐通道卷积\(D_k \times D_k \times M \times D_W \times D_H\)，逐点卷积\(M\times N \times D_W \times D_H\)

进行对比可以得到：

\[\begin{equation} \begin{aligned} 参数&： \frac{D_k \times D_k \times M + M\times N}{D_k \times D_k \times M \times N} = \frac{1}{N} + \frac{1}{D^2_{k}} \\ 计算量&：\frac{D_k \times D_k \times M \times D_W \times D_H+ M\times N \times D_W \times D_H}{D_k \times D_k \times M \times N \times D_W \times D_H} = \frac{1}{N} + \frac{1}{D^2_{k}} \end{aligned} \end{equation} \]

我们通常所使用的时3x3的卷积核，参数量和计算量会下降到原来的九分之一到八分之一。

同时用 ReLU6 替换 ReLU，目的是为了保证在移动端低精度的 float16 时也能保有很好的数值分辨率。如果对 ReLU 的输出值不加限制，那么输出范围就是 0 到正无穷，而低精度的 float16 无法精确描述其数值，这将带来精度损失。

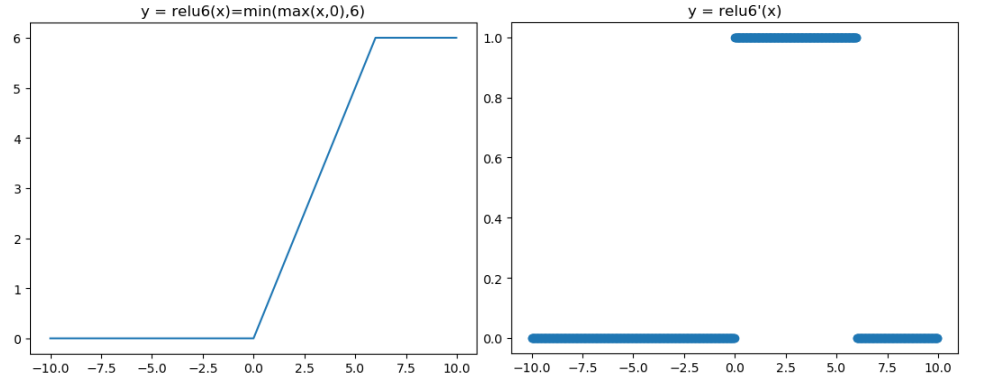

ReLU6函数与其导函数如下：

对应的图像分别如下：

MobileNetV2

MobileNet V1 的结构较为简单，另外，主要的问题还是在Depthwise Convolution 之中，Depthwise Convolution 确实降低了计算量，但是Depthwise部分的 Kernel 训练容易废掉，即卷积核大部分为零，作者认为最终再经过 ReLU 出现输出为 0的情况。

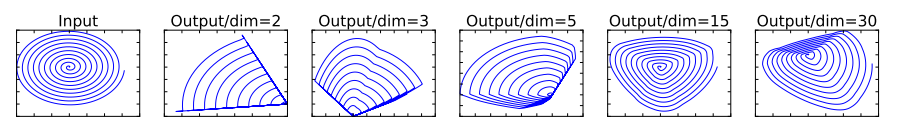

V2 传递的思想只有一个，即ReLU 会对 channel 数较低的张量造成较大的信息损耗，简单来说，就是当低维信息映射到高维，经过ReLU后再映射回低维时，若映射到的维度相对较高，则信息变换回去的损失较小；若映射到的维度相对较低，则信息变换回去后损失很大，如下图所示：

当原始输入维度数增加到 15 以后再加 ReLU，基本不会丢失太多的信息；但如果只把原始输入维度增加到 2~5维度后再加 ReLU，则会出现较为严重的信息丢失。因此，认为对低维度做ReLU运算，很容易造成信息的丢失。而在高维度进行ReLU运算的话，信息的丢失则会很少。另外一种解释是，高维信息变换回低维度信息时，相当于做了一次特征压缩，会损失一部分信息，而再进行过ReLU后，损失的部分就更大了。作者为了这个问题，就将ReLU替换成线性激活函数。

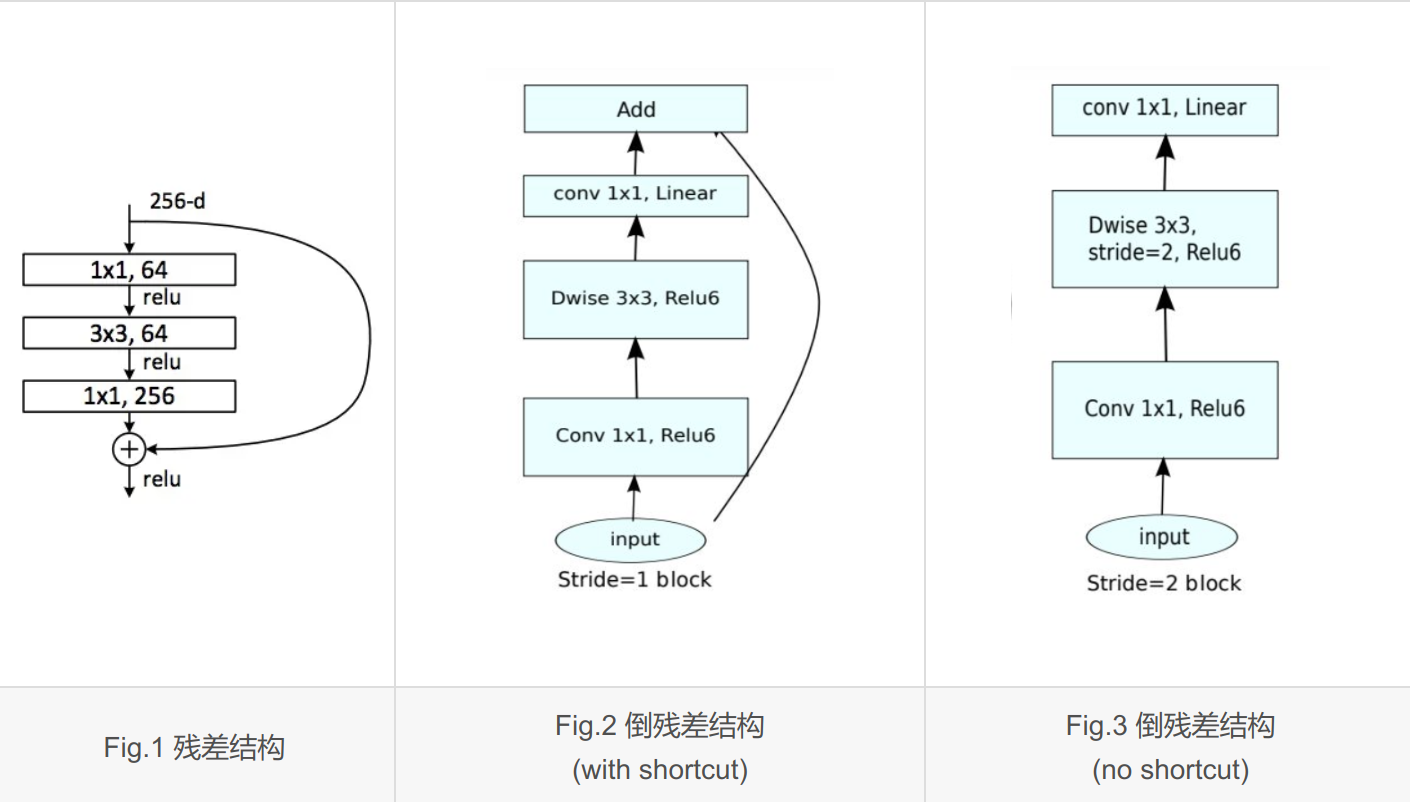

对比

注意，当 stride=2 时，input 和 output 的的尺寸不一致，无法使用 shortcut。但 stride 参数并不直接控制跳跃连接，而是通过影响输出特征图的尺寸间接决定 shortcut 的使用。

Inverted Residuals

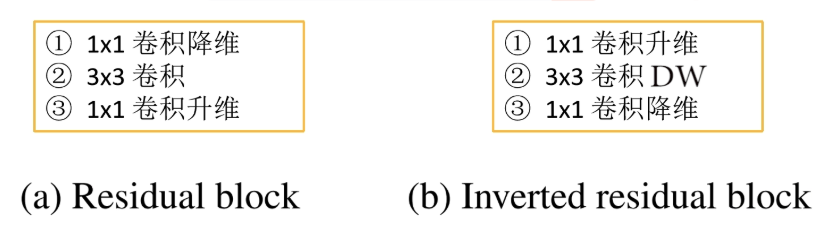

通道数变化

残差结构中，先使用1x1卷积降维，再通过3x3卷积提取特征，最后使用1x1卷积实现升维。可以看成一个两头大、中间小的沙漏结构。
倒残差结构中，先使用1x1卷积升维，再通过3x3DW卷积(dw_wise conv)提取特征，最后使用1x1卷积实现降维。可以看成一个两头小、中间大的梭形结构。

卷积操作变化

在倒残差结构中，用 DW 卷积将标准卷积替换。

激活函数变化

残差结构中统一采用 ReLU 激活函数，而在倒残差结构中，前两个所用的为 ReLU6 激活函数，最后一个卷积使用的是线性激活函数。用 ReLU6 替换 ReLU，目的是为了保证在移动端低精度的 float16 时也能保有很好的数值分辨率。如果对 ReLU 的输出值不加限制，那么输出范围就是 0 到正无穷，而低精度的 float16 无法精确描述其数值，这将带来精度损失。最后一个卷积使用线性激活。

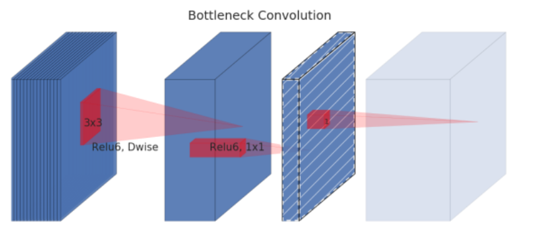

Linear Bottleneck

这个模块是为了解决一开始提出的那个低维-高维-低维的问题，即将最后一层的ReLU替换成线性激活函数，而其它层的激活函数依然是ReLU6。这么做的渊源，是因为作者认为激活函数在高维空间能够有效的增加非线性，而在低维空间时则会破坏特征，不如线性的效果好。由于第二个PW(point-wise)的主要功能就是降维，因此按照上面的理论，降维之后就不宜再使用ReLU6了。

倒残差结构代码实现

# _*_coding:utf-8_*_
import torch
import torch.nn as nn


class InvertedResidualsBlock(nn.Module):
    def __init__(self, in_channels, out_channels, expansion, stride):
        super(InvertedResidualsBlock, self).__init__()
        channels = expansion * in_channels
        self.stride = stride

        self.basic_block = nn.Sequential(
            nn.Conv2d(in_channels, channels, kernel_size=1, stride=1, bias=False),
            nn.BatchNorm2d(channels),
            nn.ReLU6(inplace=True),
            nn.Conv2d(channels, channels, kernel_size=3, stride=stride, padding=1, groups=channels, bias=False),
            nn.BatchNorm2d(channels),
            nn.ReLU6(inplace=True),
            nn.Conv2d(channels, out_channels, kernel_size=1, stride=1, bias=False),
            nn.BatchNorm2d(out_channels)
        )
        # The shortcut operation does not affect the number of channels
        self.shortcut = nn.Sequential(
            nn.Conv2d(in_channels, out_channels, kernel_size=1, stride=1, bias=False),
            nn.BatchNorm2d(out_channels)
        )

    def forward(self, x):
        out = self.basic_block(x)
        if self.stride == 1:
            print("With shortcut!")
            out = out + self.shortcut(x)
        else:
            print("No shortcut!")
        print(out.size())

        return out


if __name__ == "__main__":
    x = torch.randn(16, 3, 32, 32)
    # no shortcut
    net1 = InvertedResidualsBlock(3, 6, 6, 2)
    # with shortcut
    net2 = InvertedResidualsBlock(3, 6, 6, 1)
    y1, y2 = net1(x), net2(x)

MobileNetV3

修改尾部结构

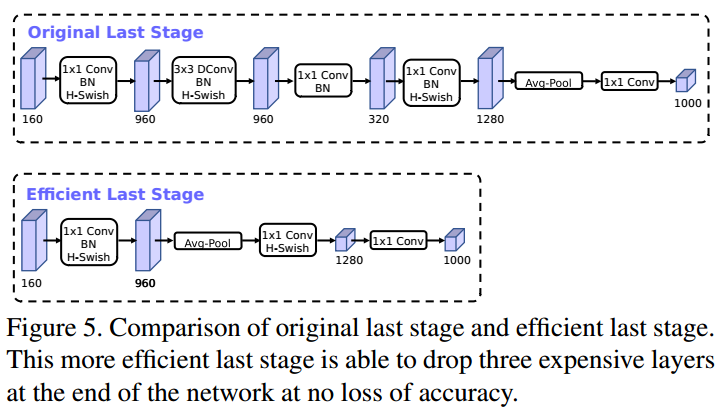

在MobileNetV2中，在Avg Pooling之前，存在一个 1*1 的卷积层，目的是提高特征图的维度，更有利于结构的预测，但是这其实带来了一定的计算量了。所以这里作者做了修改，将其放在 avg Pooling 的后面，首先利于 avg Pooling 将特征图的大小由 7*7 降到了 1*1，降到 1*1 后，然后再利用1*1提高维度，这样就减少了 7*7 =49 倍的计算量。并且为了进一步的降低计算量，作者直接去掉了前面纺锤型卷积的 3*3 以及 1*1 卷积，进一步减少了计算量，就变成了如下图第二行所示的结构，作者将其中的 3*3 以及1*1去掉后，精度并没有得到损失，这里降低了大约 10ms的延迟，提高了15%的运算速度，且几乎没有任何精度损失。其次，对于v2的输入层，通过3*3卷积将输入扩张成32维。作者发现使用ReLU或者switch激活函数，能将通道数缩减到16维，且准确率保持不变。这又能节省3ms的延时。

非线性变换改变

由于嵌入式设备计算sigmoid是会耗费相当大的计算资源的，特别是在移动端，因此作者提出了h-switch作为激活函数。且随着网络的加深，非线性激活函数的成本也会随之减少。所以只有在较深的层使用h-switch才能获得更大的优势。

观察上图可以发现，其实相差不大（不过swish是谷歌自家的研究成果，h-swish 是在其基础上，为速度进行了优化）。

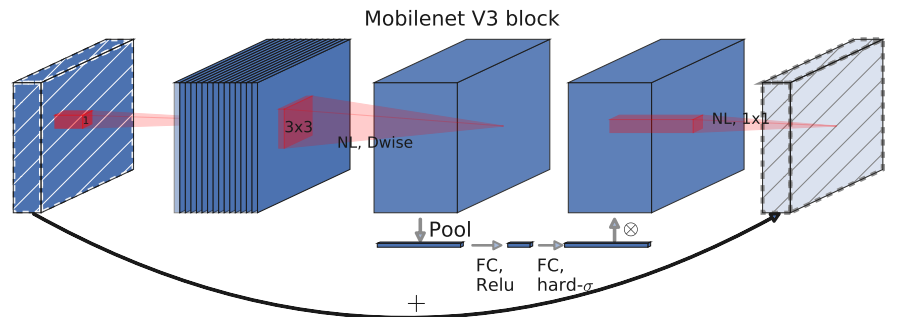

引入SE模块

在v2的 bottleneck 结构中引入SE模块，并且放在了 depthwise filter 之后，SE模块是一种轻量级的通道注意力模块，因为SE结构会消耗一定的时间，所以在depthwise之后，经过池化层，然后第一个fc层，通道数缩小4倍，再经过第二个fc层，通道数变换回去（扩大4倍），然后与depthwise进行按位相加，这样作者发现，即提高了精度，同时还没有增加时间消耗。
