中移4G模组ML307C以MQTT协议接入新版OneNET完整流程

本篇文章用于记录一下本人使用中移4G模组ML307C使用MQTT协议接入OneNET的流程以及这个过程中遇到的一些问题。OneNET文档中心提供了各个功能的详细说明，文章中的一些流程直接引用的文档中心的内容，大家有什么问题也可多查阅官方文档，详读几遍，其义自见。

0 流程概要

使用OneNET进行物联网开发，基本流程为：
（0）创建账号
（1）创建产品：创建账号之后，第一步就是创建产品，后续开发均以产品为基础
（2）添加产品的相关功能属性
（3）在产品下添加设备：一个产品可添加多个设备，每个设备拥有产品的相关功能属性
（4）设备接入准备：平台上添加完设备之后，需要利用产品名称、设备名称、设备秘钥等参数生成一个鉴权参数token，也就是设备接入平台的密码
（5）设备接入：完成上面的步骤之后，就可以进行实际的设备接入了
（6）数据交互：设备成功接入之后就可以进行平台和设备之间的数据交互了

本文以上述流程展开叙述，最后叙述本人在这个过程中遇到的一些问题。

1 OneNET平台配置

1.1 账号注册与登录

在使用OneNET物联网平台前，需要注册账号，后续开发均在注册的账号下进行。

基本步骤：

（1）访问OneNET官网：https://open.iot.10086.cn
（2）点击"注册"按钮，填写相关信息完成注册
（3）登录后进入开发者中心控制台

1.2 创建产品

产品是一组具有相同功能定义的设备集合，创建产品是使用平台的第一步，快速创建产品后可定义产品功能、添加对应设备、进行设备开发、软硬件设备调试和发布量产，产品开发的全流程配置都在产品的基础上完成。

基本步骤：

（1）在控制台产品开发界面点击"创建产品"
（2）填写产品基本信息
（3）确定

创建产品流程示例：https://iot.10086.cn/doc/aiot/fuse/detail/906

1.3 添加物模型（功能定义）

物模型定义了设备的能力和属性，是设备与云端通信的数据模板。

基本步骤：

（1）进入产品详情页，点击"产品开发"
（2）设置物模型-添加功能点

添加物模型流程示例：https://iot.10086.cn/doc/aiot/fuse/detail/900

1.4 创建设备

物理设备要连接到平台，需要先在平台创建设备（支持单个或批量导入创建），并获取连接到平台的鉴权信息。设备列表包含自主创建的设备和他人转移的设备，同时支持灵活的搜索和列表导出。

基本步骤：

（1）在产品详情页点击"设备列表" → "添加设备"

（2）填写设备信息：

• 所属产品：选择所属产品
• 设备名称：自定义设备名称

（3）记录关键信息：

• 产品ID
• 设备名称
• 设备密钥

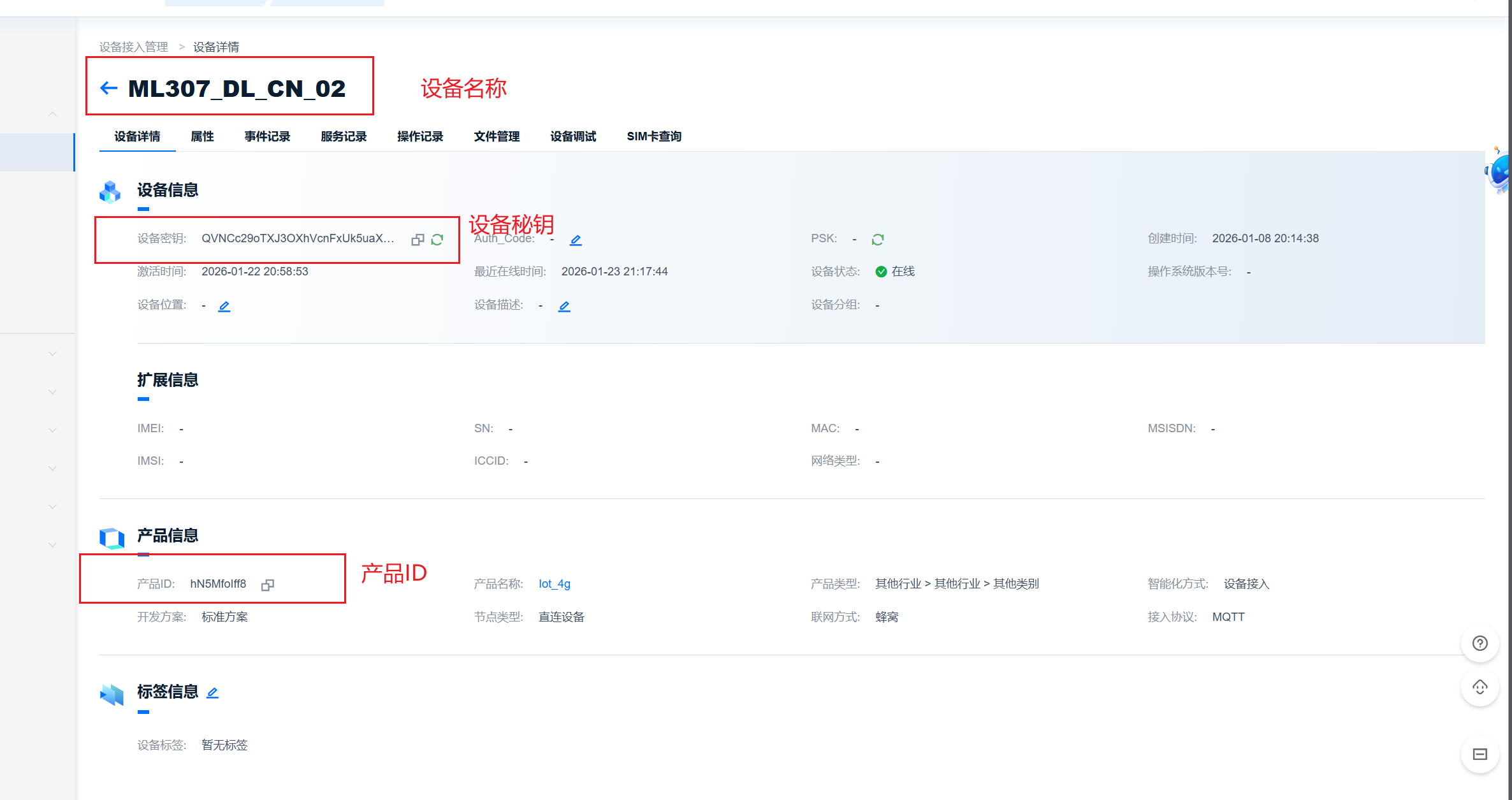

图1 OneNET物联网平台设备详情

创建设备流程示例：https://iot.10086.cn/doc/aiot/fuse/detail/987

2 设备端开发准备

• 如只做基本连接、数据交互功能验证，只需一个MQTT客户端即可

  mqttfx客户端百度网盘链接： https://pan.baidu.com/s/1pvytuHnMRtAukboTx8nNWA?pwd=0101 提取码: 0101

• 如只做AT指令和4G模块功能验证，只需要4G模块和串口调试助手即可

3 MQTT协议接入原理

通过上述步骤，完成了账号注册、创建产品、添加功能点、创建设备步骤，接下来就需要通过MQTT协议将设备连接至OneNET。

3.1 OneNET MQTT协议规范

官方文档说明：https://iot.10086.cn/doc/aiot/fuse/detail/912

3.2 连接参数生成

设备接入物联网平台之前，需通过身份认证，目前平台提供IMEI和设备秘钥两种鉴权方式，对于不同接入方式的设备，鉴权方式不同。

本例采用的是设备密钥方式，即通过设备密钥等参数来生成token。

接入安全验证说明：https://iot.10086.cn/doc/aiot/fuse/detail/913

OneNET提供了token生成工具：https://iot.10086.cn/doc/aiot/fuse/detail/1487

注意：使用token工具生成token时，"et"项是token过期时间，用时间戳表示，单位为秒，必须大于当前时间，否则生成的token无效。在线时间戳转换工具：https://tool.lu/timestamp/

关键参数：

• res:products/产品id/devices/设备名
• et:10位秒级时间戳，必须大于当前时间
• key:设备秘钥

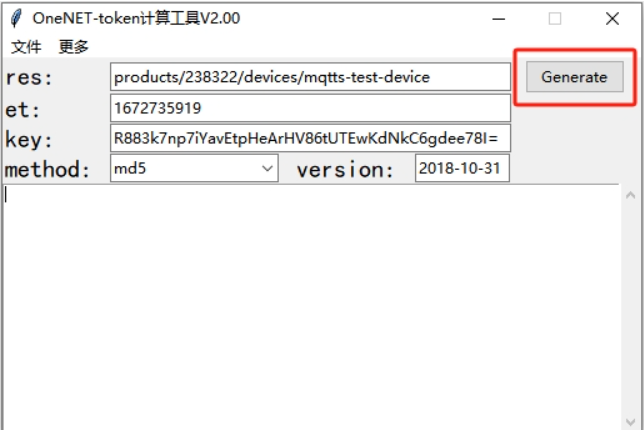

图2 token生成

生成完毕后，记录保存生成的token，后续设备连接物联网平台时使用。

3.2 主题(Topic)规范

物联网平台中，服务端和设备端通过通信主题topic实现消息通信，设备可以通过发布消息到系统 topic 调用服务接口，也可以订阅系统 topic 用于接收服务消息通知。

MQTT通信主题列表：https://iot.10086.cn/doc/aiot/fuse/detail/920

通过上述步骤，得到了接入OneNET物联网平台的必备参数，下面进行实例验证。

4 基于MQTT客户端的交互实例

OneNET文档中心给出了mqttfx客户端功能验证实例：https://iot.10086.cn/doc/aiot/fuse/detail/922

即通过软件模拟设备，这样即使手里没有无线模块也可对相关功能进行验证。

5 基于串口助手的交互实例验证

5.1 设备准备

本例子验证需要准备以下设备：

• 4G模块：中移4G模块ML307C
• 串口调试工具：SSCOM等串口助手

在下面这个例子中,我们利用串口助手进行功能验证，在串口助手中进行基本功能验证之后才方便于后续编程。
例子主要利用ML307C的相关MQTT指令验证如下功能：接入OneNET平台、订阅属性类主题、上报设备属性、OneNET获取设备属性。

5.2 ML307C相关MQTT指令

ML307C MQTT AT指令手册地址: https://pan.baidu.com/s/14lJKJr_G9SBXIU7V-JLZsA?pwd=0101 提取码: 0101

本例子中主要用到了如下几个命令：

AT+MQTTCFG="clean",<connect_id>[,<clean_session>]//配置会话类型
AT+MQTTCONN=<connect_id>,<host>[,<port>[,<clientID>,<user>,<passwd>]]//连接
AT+MQTTSUB=<connect_id>,<topic>,<qos>[,<topic1>,<qos1>..]//订阅话题
AT+MQTTPUB=<connect_id>,<topic>,<qos>,<retain>,<dup>,<msg_len>[,<message>]//发布消息

在开始接入之间，我们先查询相关参数，命令：

AT+MQTTCFG="query"

查询结果：

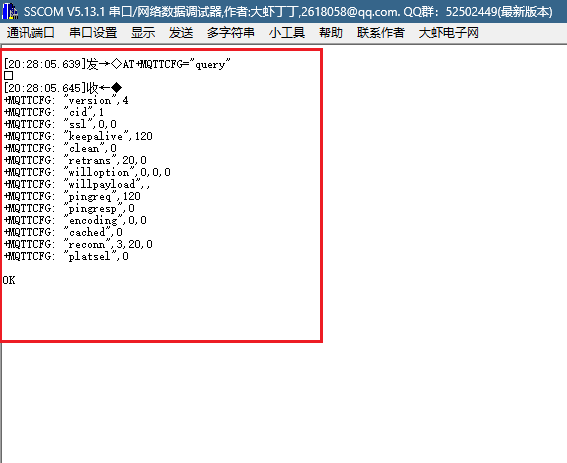

图3 ML307C默认参数查询结果

根据查询结果，我们主要关注这个参数：clean，其他的参数在进行功能验证的时候，保持默认即可，后续在进行实际开发时再根据需要具体设定。

这个参数的含义我们可以查看ML307C的MQTT手册：

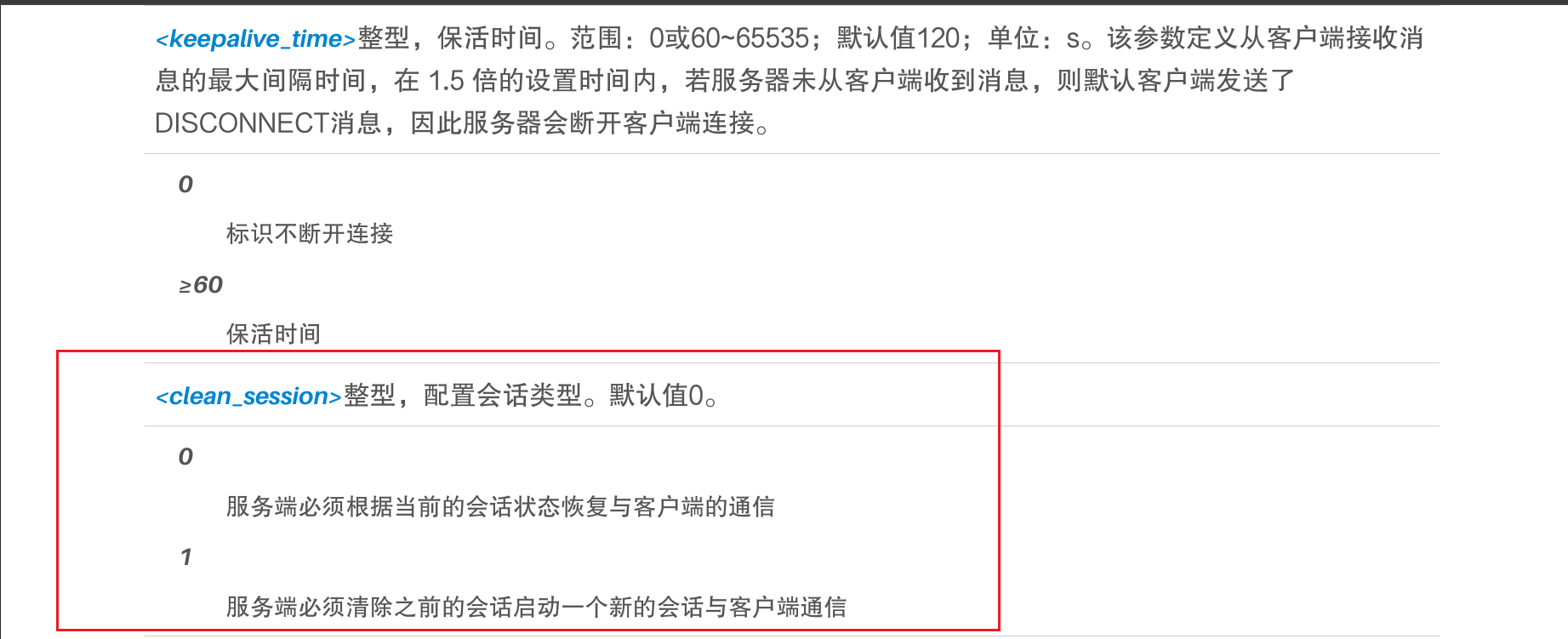

图4 clean_session含义

下面是关于clean_session的具体含义解释：

clean_session = true（或1）：
    全新会话：客户端连接时，代理将创建一个全新的会话
    不保存状态：断开连接后，代理会立即丢弃该客户端的：
    所有订阅信息
    未确认的QoS 1和QoS 2消息
    会话状态
    无离线消息：客户端断开期间，代理不会为其存储任何消息
clean_session = false（或0）：
    持久会话：代理会为客户端保存会话状态
    保存状态：断开连接后，代理会保留：
    客户端的订阅信息
    未送达的QoS 1和QoS 2消息
    会话状态（直到会话过期）
    接收离线消息：客户端重连后，可以收到断开期间错过的消息

也就是，clean_session默认值为0，但是OneNET平台是不支持的，设备使用MQTT协议接入平台，该值必须设置为1，这个限制我们可以在平台：文档中心--产品开发--设备接入--设备开发--MQTT协议接入--使用限制下看到，如图所示：

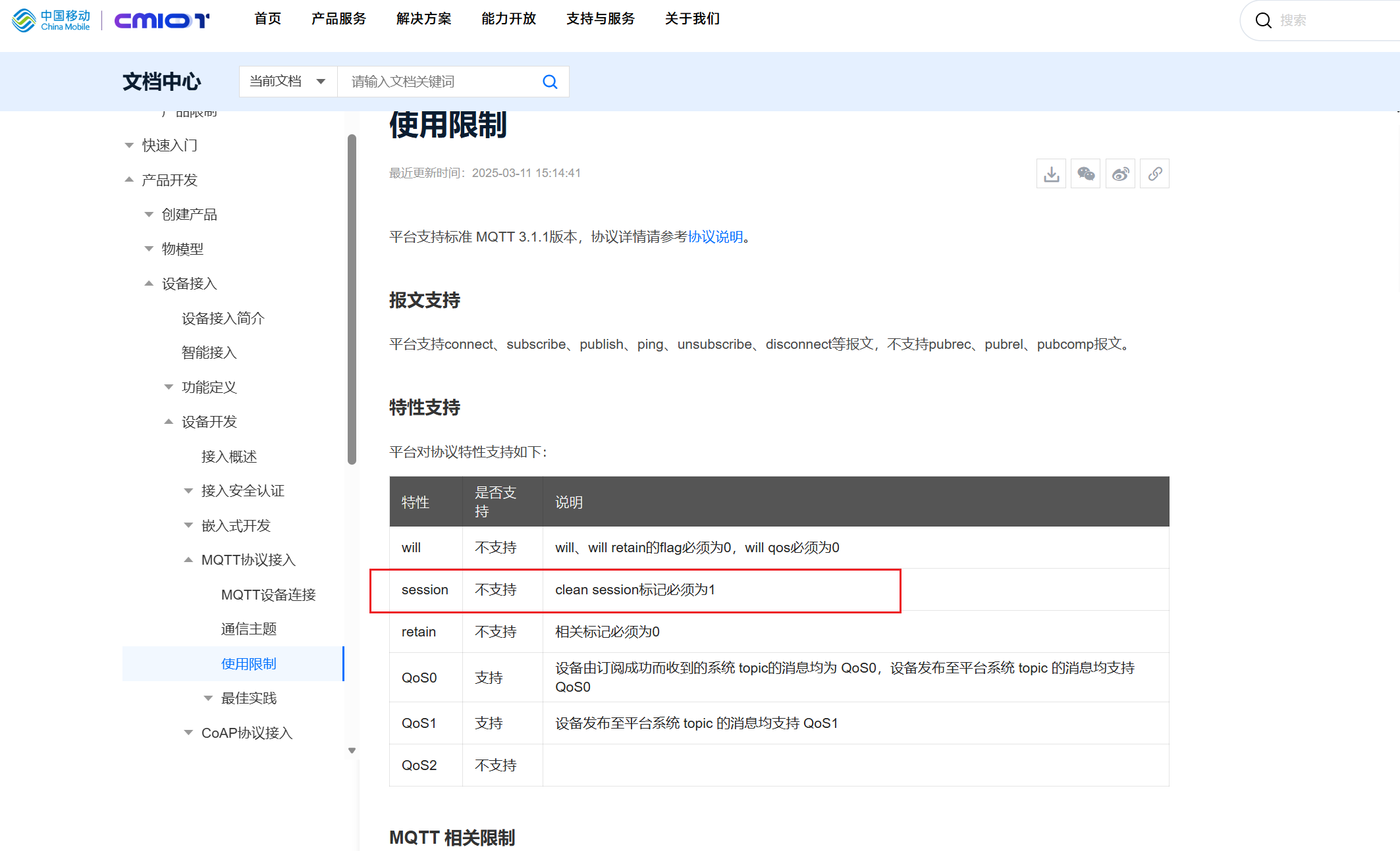

图5 OneNET平台MQTT协议使用限制

好了，通过上面的步骤，我们已经准备好了，下面进行验证。

基本流程：
（1） 配置会话类型，将clean_session设置为1
命令原型：

AT+MQTTCFG="clean",<connect_id>[,<clean_session>]

命令配置：

AT+MQTTCFG="clean",0,1

配置结果：配置成功，返回OK

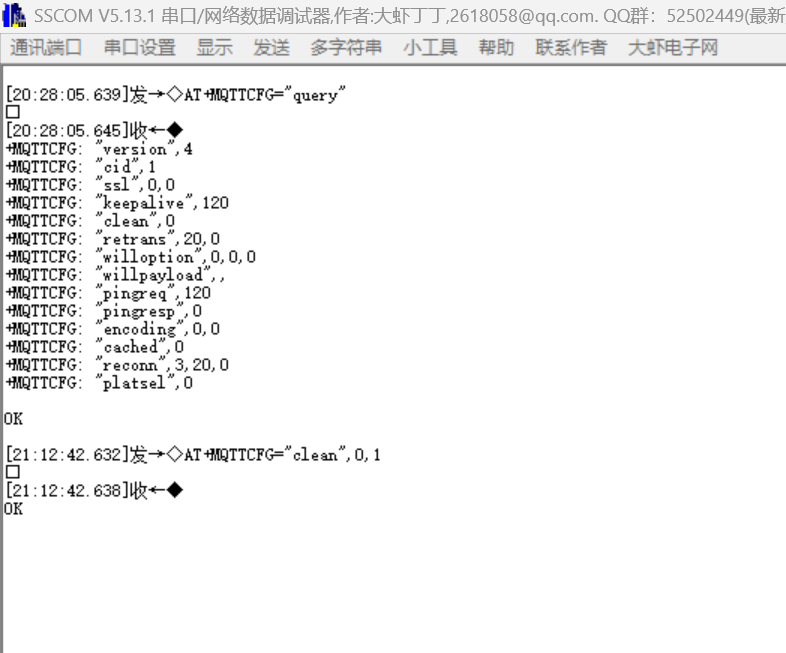

图6 clean参数配置

（2） 连接
命令原型：

AT+MQTTCONN=<connect_id>,<host>[,<port>[,<clientID>,<user>,<passwd>]]

命令配置：

AT+MQTTCONN=0,"mqtts.heclouds.com",1883,"设备名称","产品名称","生成的token"

第一个参数是connect_id，范围是0~5，使用其中一个即可，这里使用0。
连接结果：连接成功返回

+MQTTURC: "conn",0,0

图7 连接结果

（3） 订阅话题

命令原型：

AT+MQTTSUB=<connect_id>,<topic>,<qos>[,<topic1>,<qos1>..]

命令配置(下面这个命令可一键订阅属性类话题，OneNET平台有限制，每个设备最大只能订阅10个话题，属性类正好10个话题，这些限制OneNET平台文档中心均有说明）：

AT+MQTTSUB=0,"$sys/产品名称/设备名称/thing/property/#",0

订阅结果：

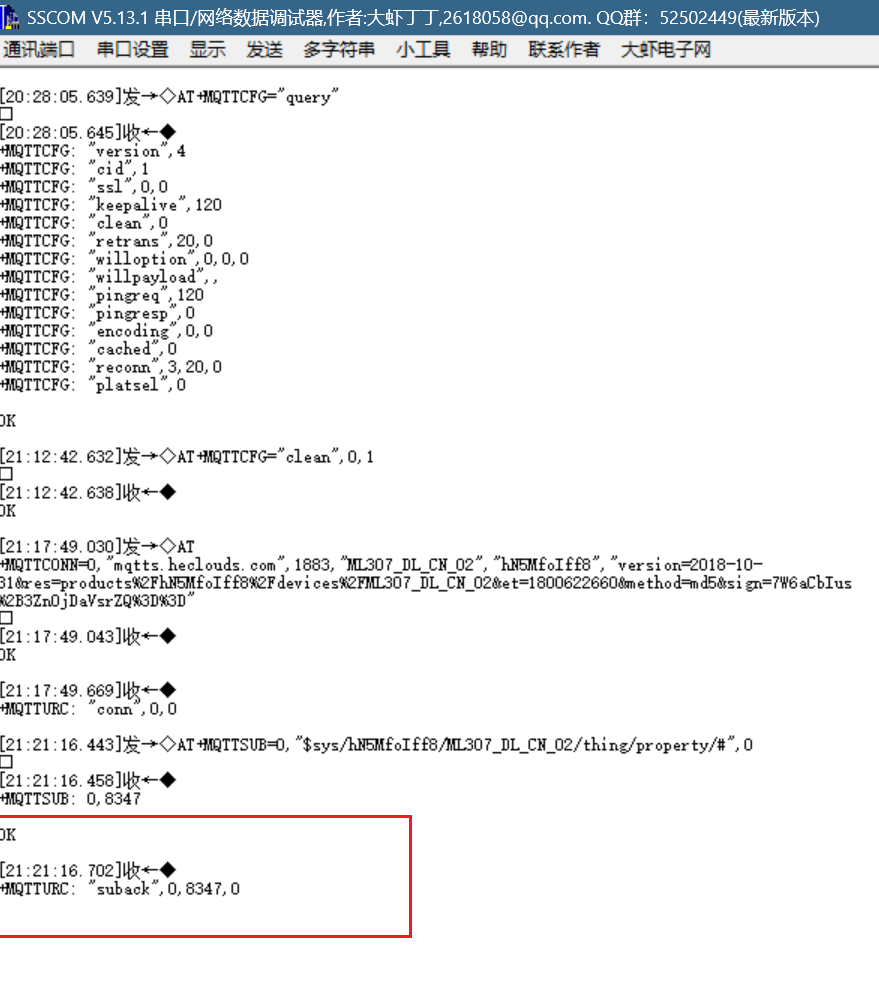

图8 订阅结果

（4）订阅好话题之后，我们就可以向相应的话题发布消息了，上面我们一键订阅了属性类所有话题，下面我们就进行设备属性上传和平台获取设备属性的功能验证。

首先是设备属性上传，即向平台上传设备属性消息。设备向平台发送消息的时候，消息的格式要按照平台规定的来，平台已经对每种消息格式进行了规定，均为JSON格式。

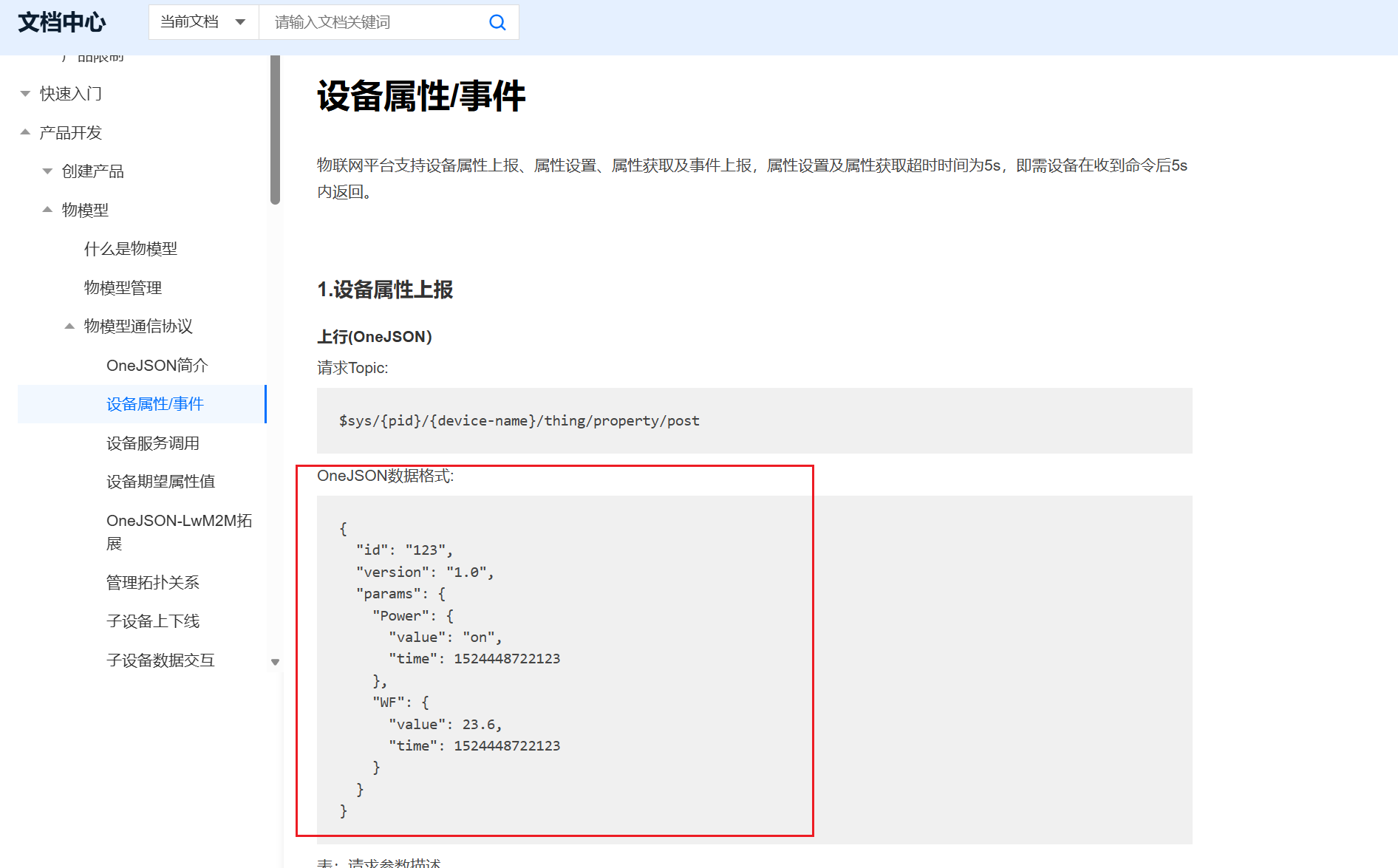

下面这个是设备属性上传的格式：

即：
{ "id": "123", "version": "1.0", "params": { "Power": { "value": "on", "time": 1524448722123 }, "WF": { "value": 23.6, "time": 1524448722123 } } }
好了，知道了向平台发送消息的格式，下面我们进行发送消息验证。
命令：

AT+MQTTPUB=<connect_id>,<topic>,<qos>,<retain>,<dup>,<msg_len>[,<message>]

在这之前，我们先看一下我们平台上的参数：

图9 平台功能定义

在平台上我已经定义好了三个参数，这里使用Iref来进行验证，这是一个只读的参数，也就是平台只能读不能写。我们设备可以上传其参数值，这里我们上传350。

JSON数据格式如下：

{"id":"123","version":"1.0","params":{"Iref":{"value":350}}}

计算出消息长度：60

在线字节计算工具：https://tool.hiofd.com/byte-counter/

实际的命令如下（大家在进行验证时根据自己的相关参数进行替换即可）

AT+MQTTPUB=0,"$sys/hN5MfoIff8/ML307_DL_CN_02/thing/property/post",0,0,0,60,"{"id":"123","version":"1.0","params":{"Iref":{"value":350}}}"

属性上报结果：我们订阅了属性类的设备上报回复的话题，上报后平台会进行回复。

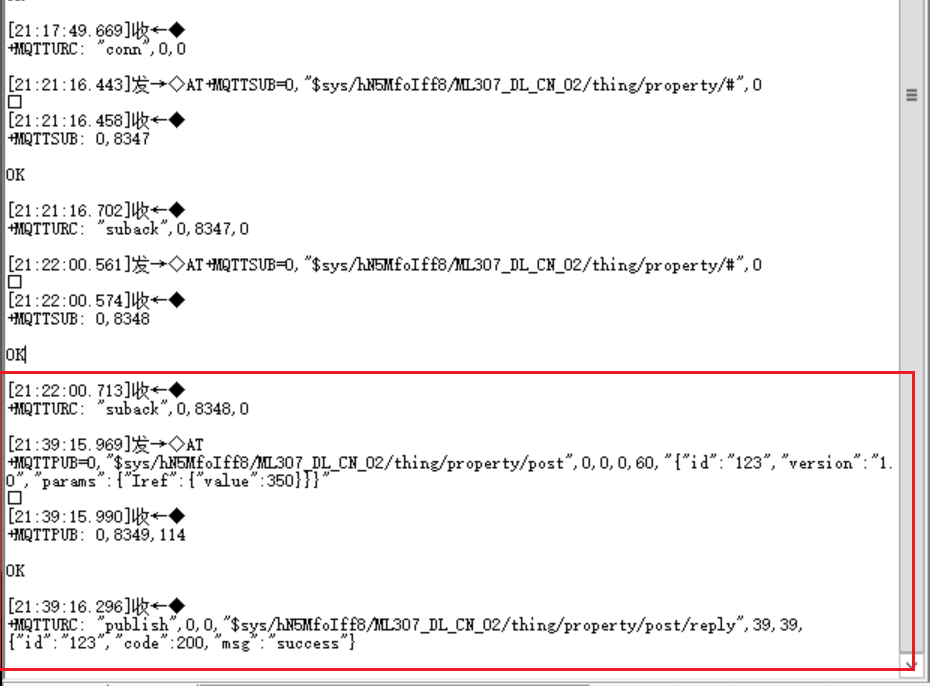

图10 属性上报结果

同时，我们可以在平台看到我们上传的值：

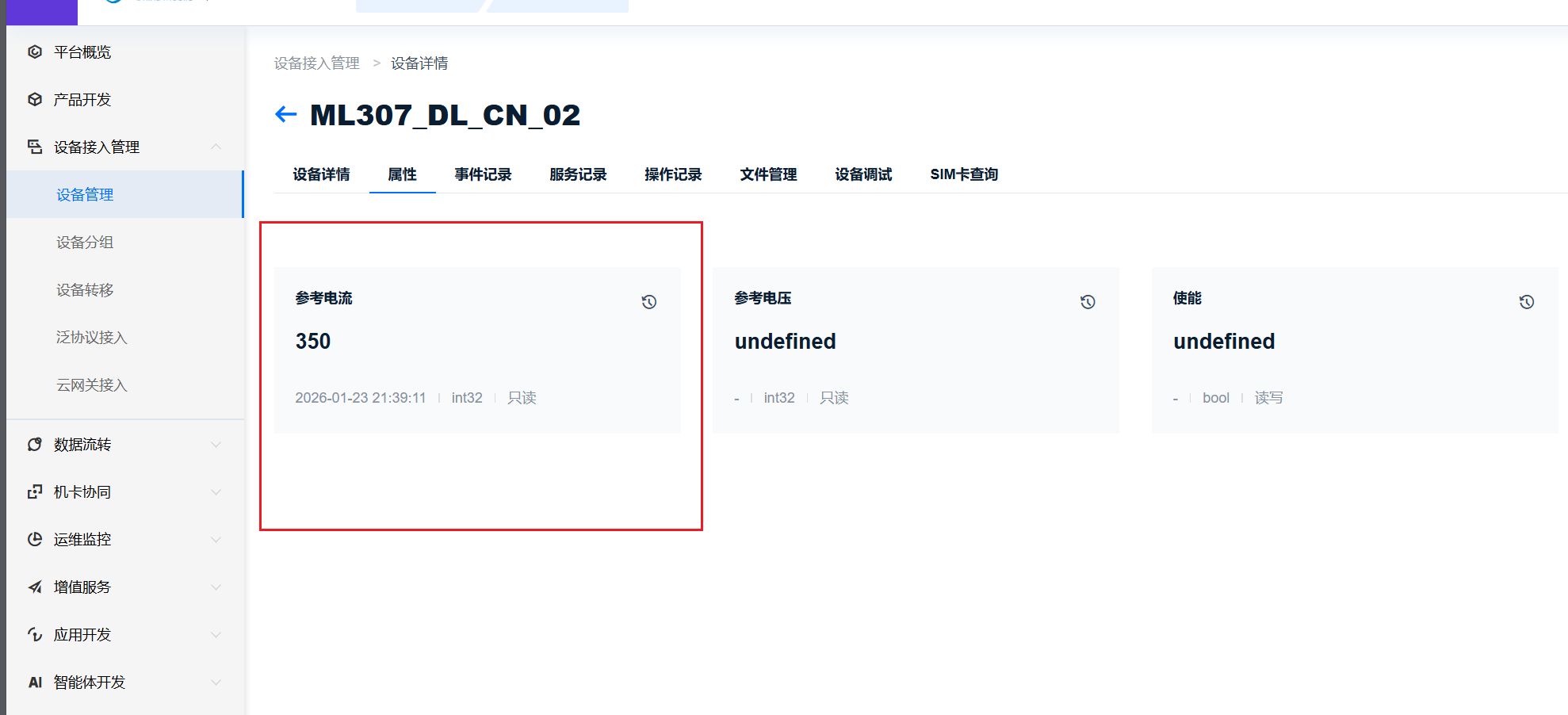

图11 平台接收结果

好了，属性上报的功能我们验证完了，下面我们验证平台获取设备属性的功能。在这里，我们需要用到平台的设备调试--应用模拟器功能：

图12 平台应用模拟器

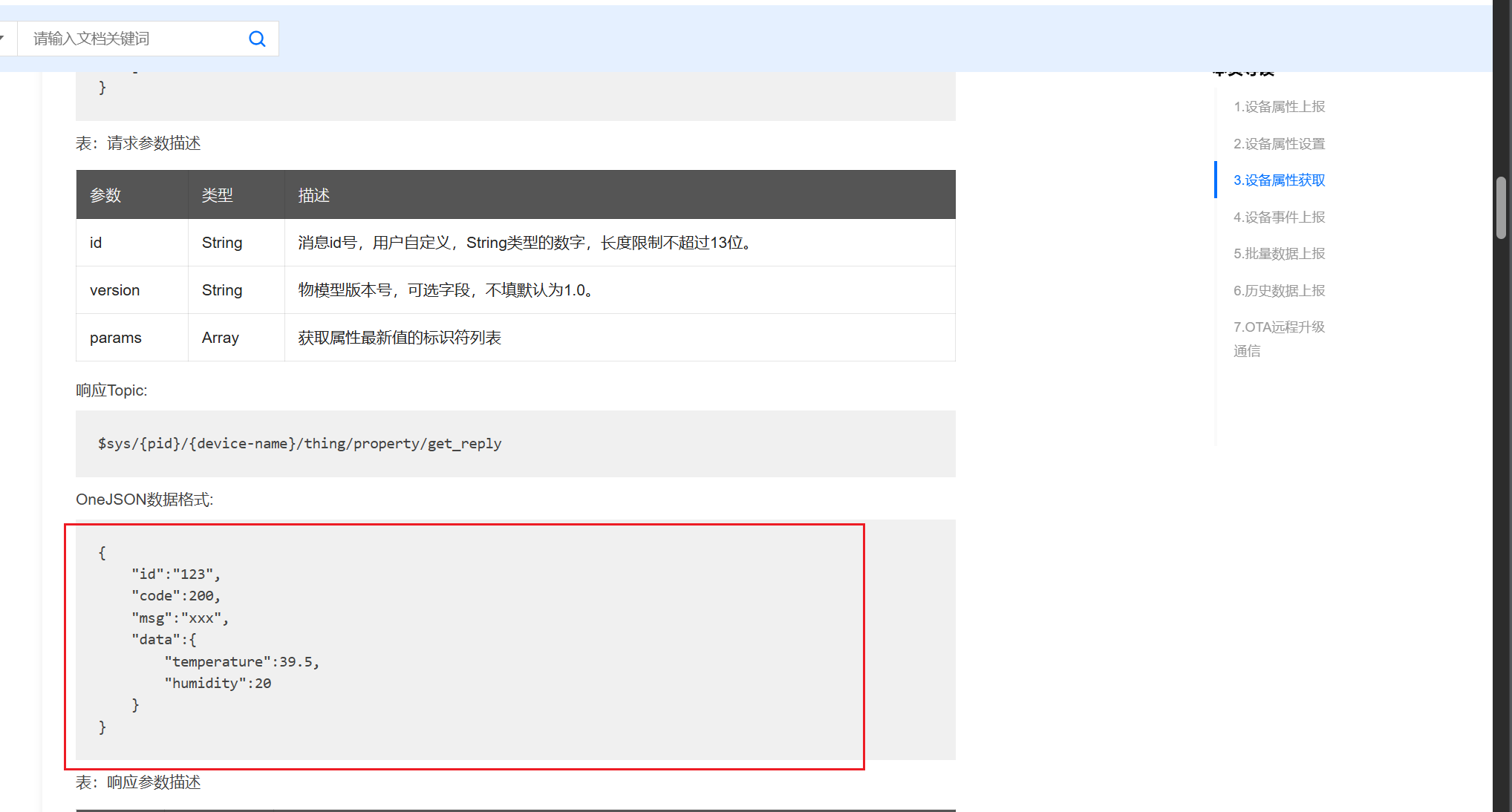

同理，我们先查看平台获取设备属性时，我们如何回复，即回复的消息格式。

图13

设备在接收到平台获取属性的消息之后，需要以这个消息格式回复平台，未及时回复，平台上会显示超时。

{
    "id":"123",
    "code":200,
    "msg":"xxx",
    "data":{
        "temperature":39.5,
        "humidity":20
    }
}

这里特别注意一点，回复时，id号需要和平台下发的id号保持一致。

这里我们获取Iref的值：
属性获取结果：

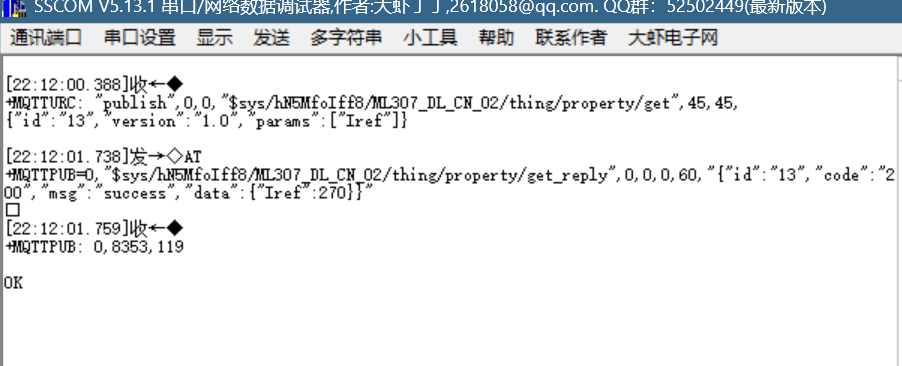

图14

图15 平台获取设备属性结果

回复时用到的完整命令：

AT+MQTTPUB=0,"$sys/hN5MfoIff8/ML307_DL_CN_02/thing/property/get_reply",0,0,0,60,"{"id":"13","code":"200","msg":"success","data":{"Iref":270}}"

获取成功后，平台上设备的属性值改变为我们上传的值。

好了，简单的功能验证就到这里了。有什么问题欢迎讨论。

遇到的问题

在这个过程中遇到的一个比较玄幻的问题就是：连成成功、订阅成功后设备只要向云端发消息就会断开连接，云端日志显示是协议错误，但是检查了很多遍没有问题，最后玄学了一波，把原来的设备删了，重新建立了一个设备，一模一样的指令，莫名其妙就好了。
