基于CV1810C kernel点屏

总体分为三步：配置相关PIN --> 加载mipi_Tx 驱动，panel 初始化 --> 显示 color bar

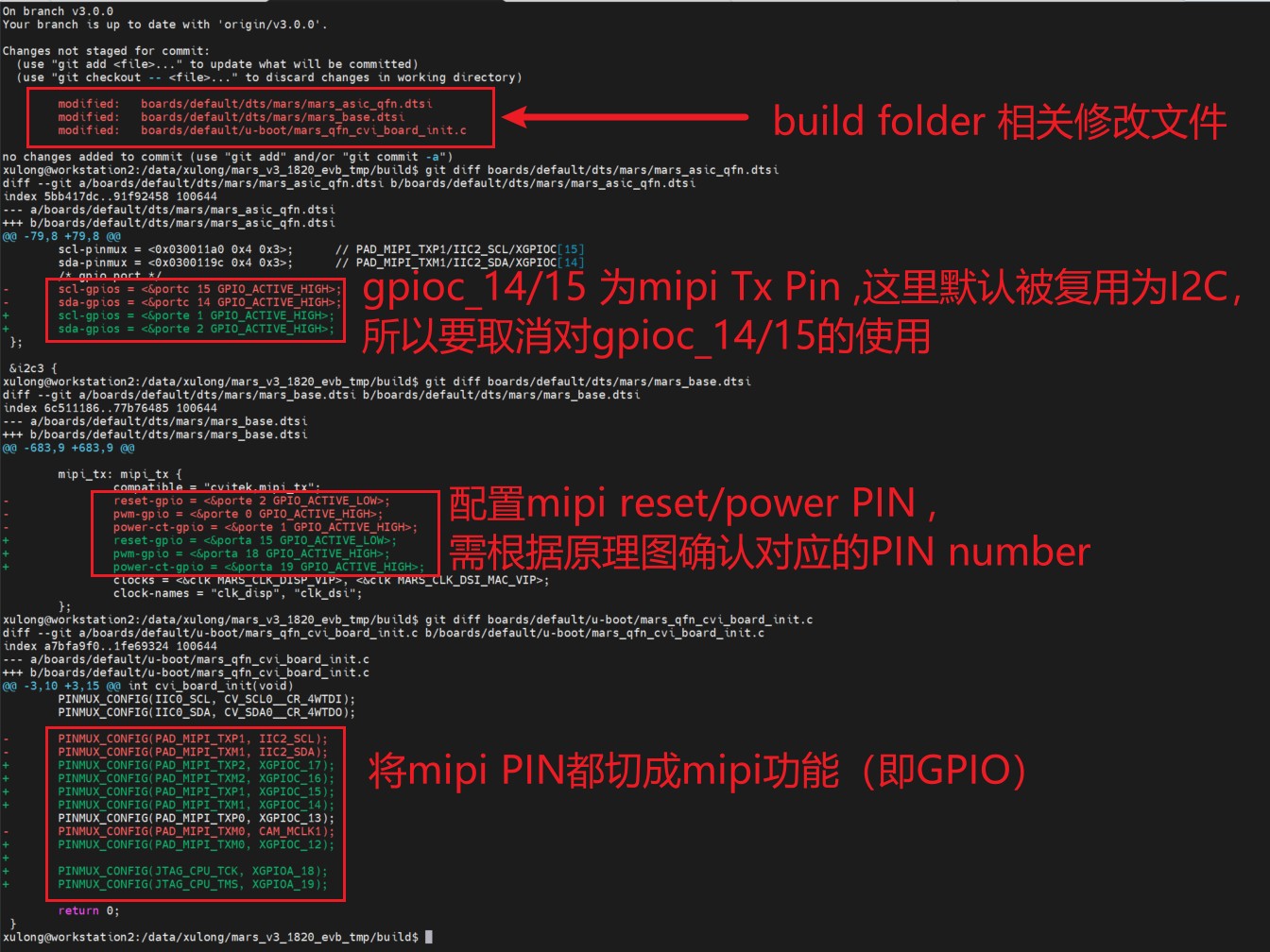

一：配置panel使用到的reset/power/mipi等PIN以及切到对应的PINMUX

相关源文件在release sdk build 路径下；修改完成后重新编译 SDK 再升级

二：生成初始化panel程序：sample_dsi

source code path：sdk/middleware/v2/sample/mipi_tx

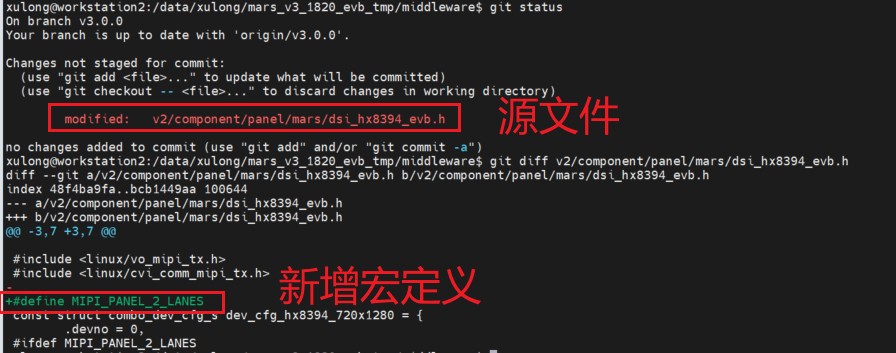

EVB默认使用的panel 型号是 hx8394，且走的是2lane data，即需要改动如下，修改完后再 重新编译 sample_dsi 即可

三：panel color bar 验证

1. 加载mipi tx驱动：insmod mars_mipi_tx.ko

　　加载完后，panel 背光会点亮

2. 初始化 panel：./sample_dsi

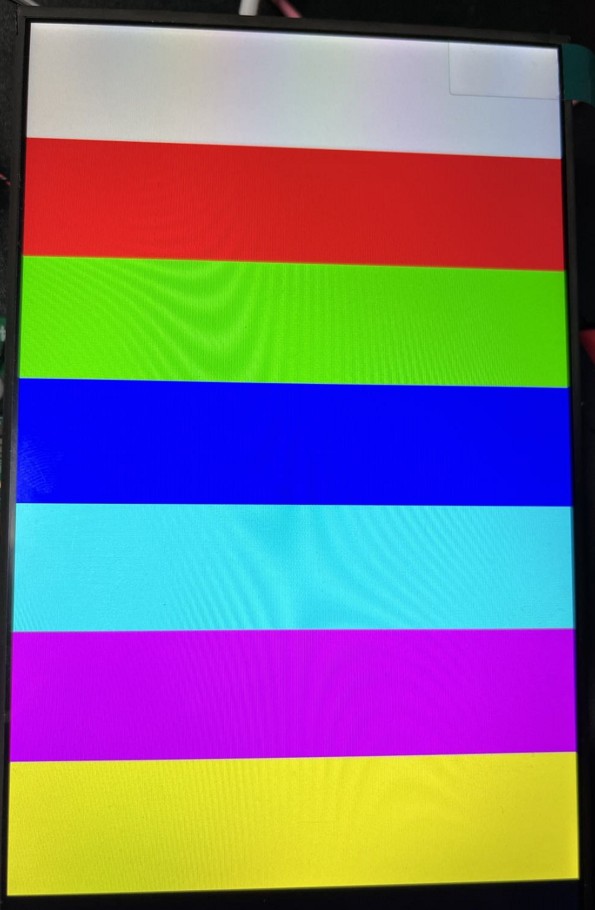

3. show color bar

开：devmem 0x0a088094 32 0x0701000a

关：devmem 0x0a088094 32 0x07010008

Notes: 其中  0x0a088094  bit24~bit27 可以设置不同的pattern

• devmem 0x0a088094 32 0x0101000a　　； 纯红色
• devmem 0x0a088094 32 0x0201000a　　； 纯绿色
• devmem 0x0a088094 32 0x0301000a       ； 纯蓝色



Notes：如果以上流程走完，panel依然没有点亮

• 请确认是不是 panel本身硬件已损坏，建议换一块panel再试试看
• 确认display timing generator 是否有打开
  • 　　在shell下敲命令：“devmem 0x0a088000”，如果 bit7 为低，要将bit7拉高：devmem 0x0a088000 32 0x80
