蓝桥杯嵌入式CT117E Cortex-M3老板子在MDK5上使用CooCox下载出现unknown device的问题

本文是在参考网上博客并经过实操解决自己遇到的问题总结而成，只是为了让后来者少走弯路。
本文是在LED闪烁实验时遇到这个问题，并成功解决了。记录这个过程，也方便以后查找。

蓝桥杯嵌入式老竞赛板在MDK5上使用CooCox下载出现unknown device的问题

环境：win11系统，keil MDK 518

老竞赛板子长这样：
上面没有那些蓝色像纽扣一样的器件。

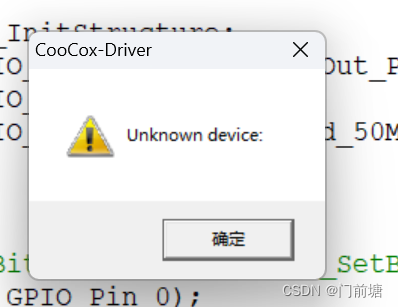

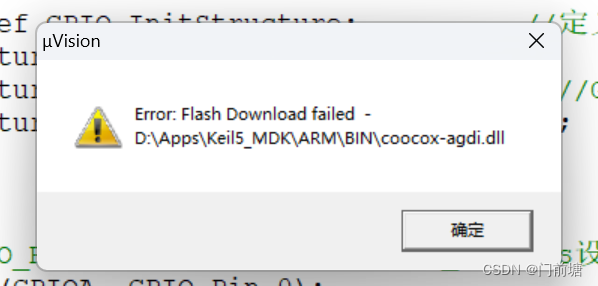

在编译生成hex文件后，往板子里烧录程序报错：


问题总结：

1. JTAG驱动没有安装好。
2. 安装STM32F1器件支持pack包不对，新建工程时选错器件。
3. 下载MDK5的设置问题。

1、现在一步步检查，打开设备管理器，如果发现

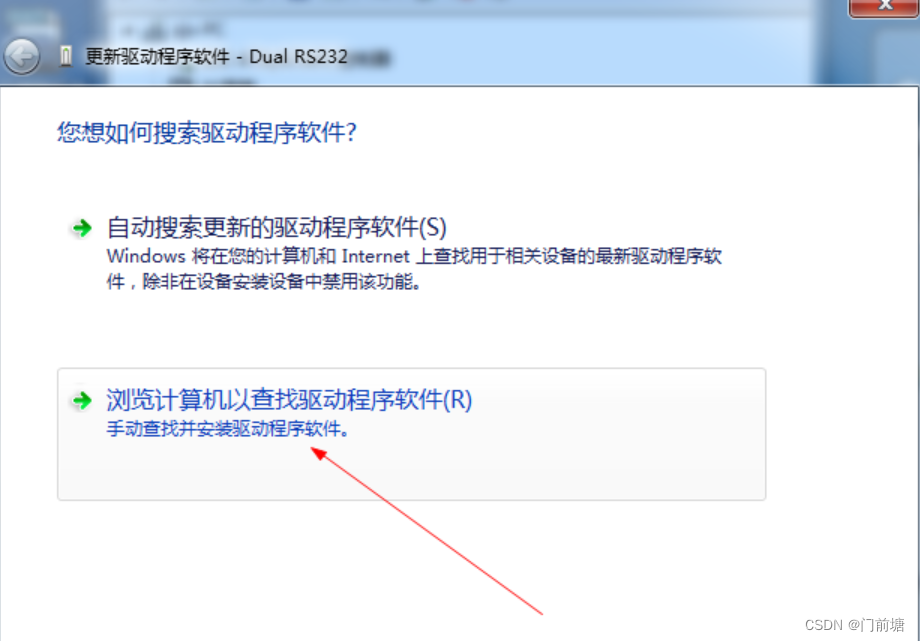

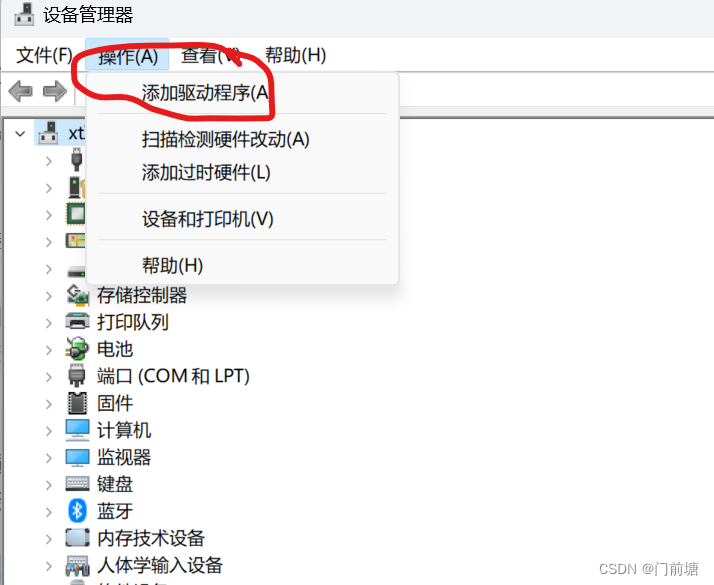

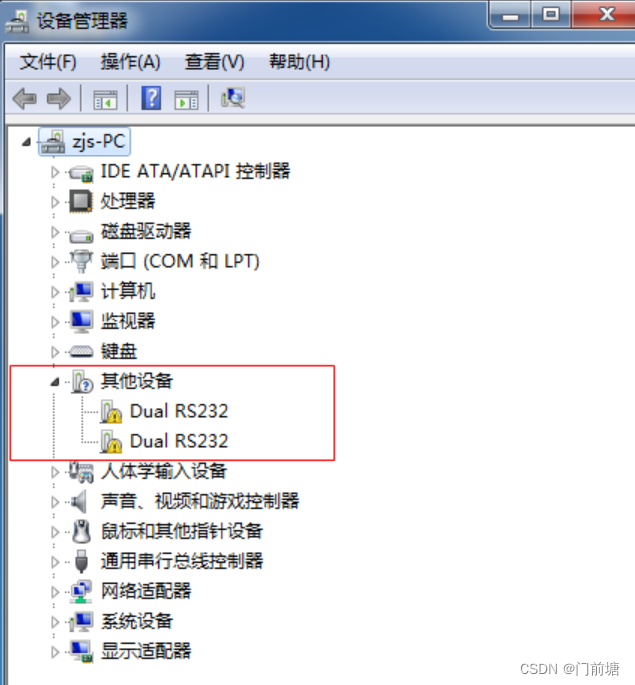

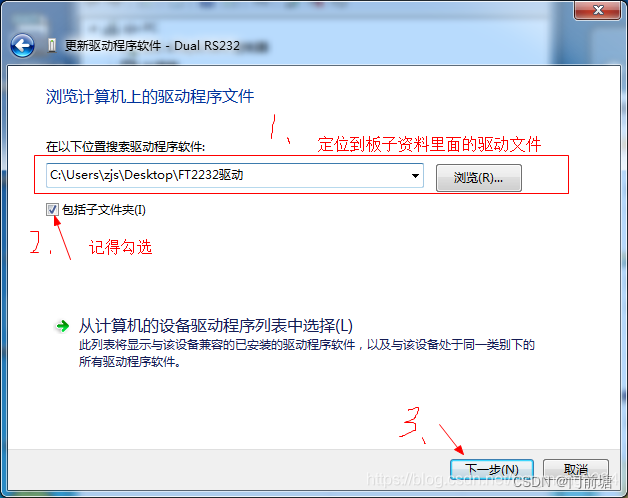

如果出现黄色感叹号Dual RS232,说明没有安装驱动，按照以下步骤安装。 如果没有往下看最后的安装结果图。
或者

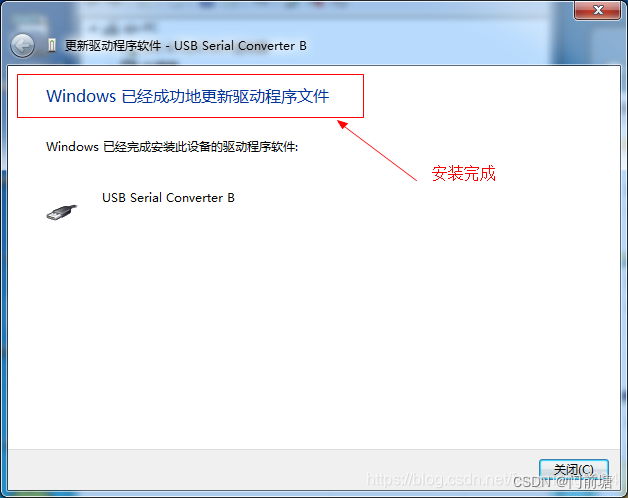

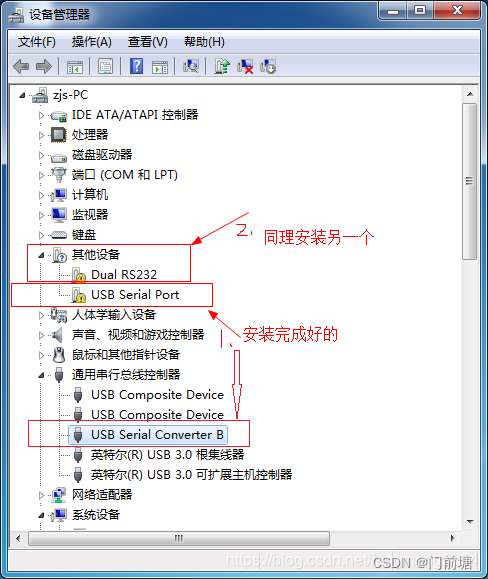

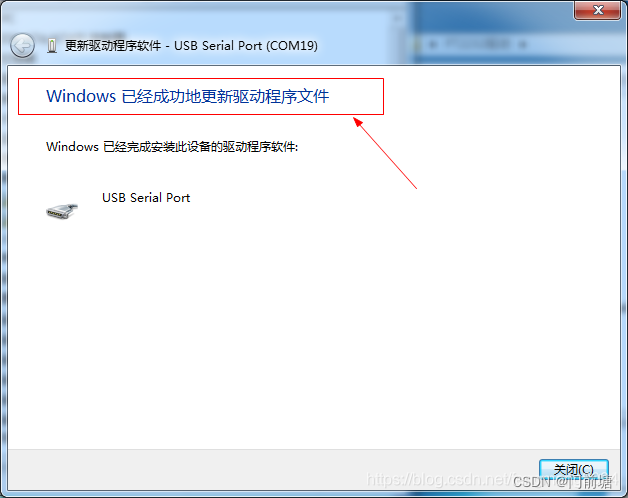

到这里其中一个已经安装完成，下图为安装后的设备管理

器图。

同理安装另一个Dual RS232驱动 。如果出现安装失

败，可能是选择的驱动文件有问题，也可能是电脑系统的问

题（比较少）。

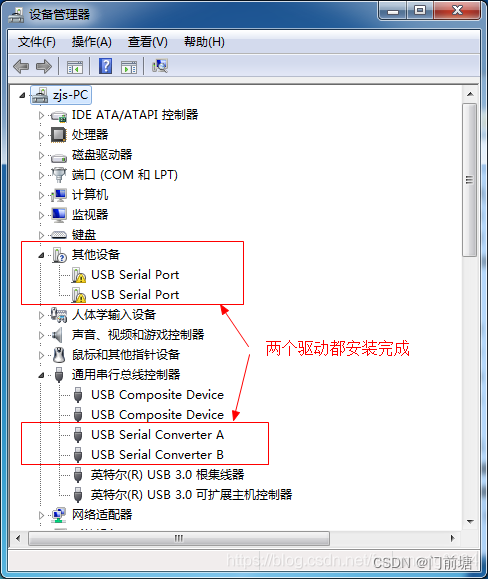

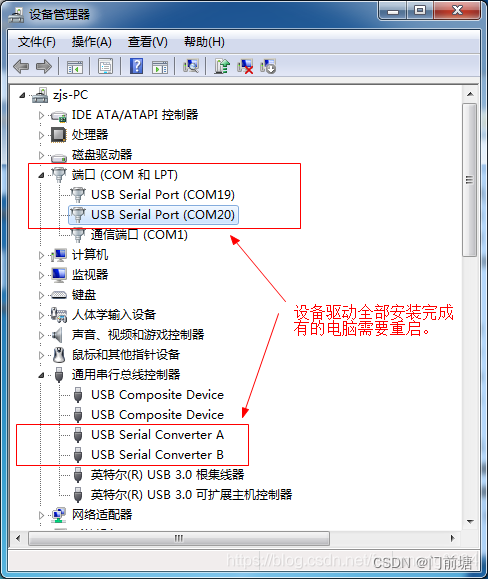

下图为两个驱动都安装完成后的设备管理器。 可以发现前边

还有感叹号。我们需要按照之前的方法继续安装驱动 。

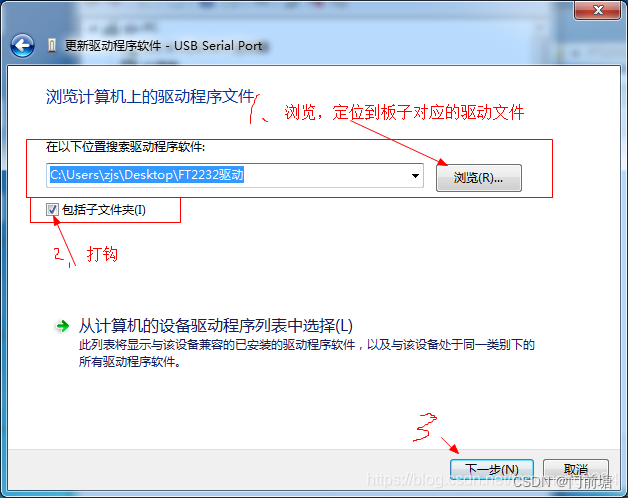

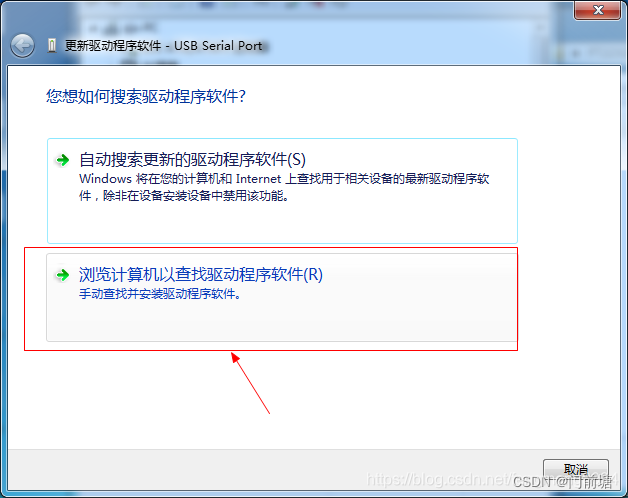

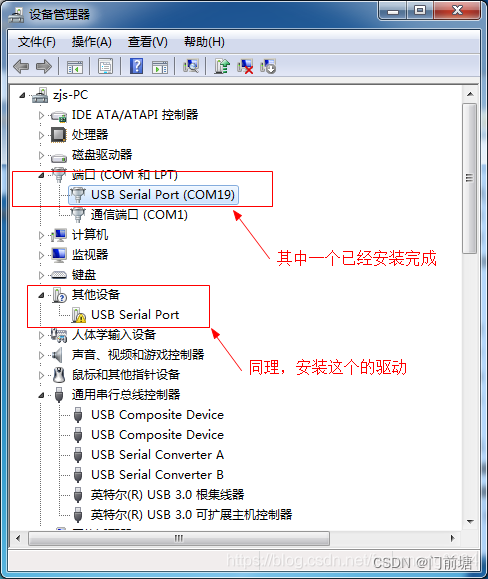

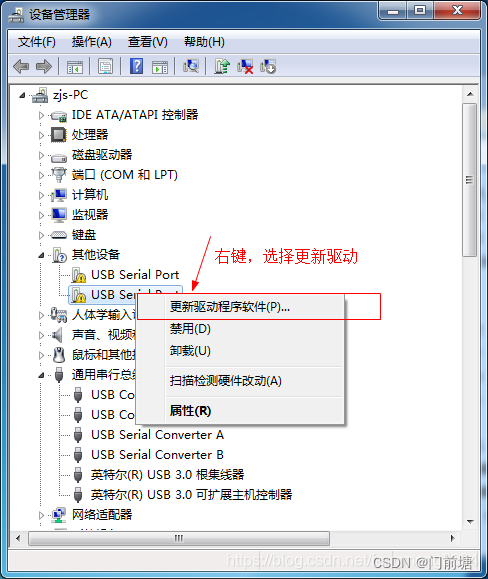

下面同理来安装USB Serial Port驱动。

2、检查器件包

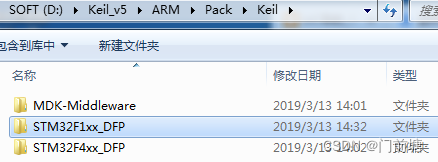

打开MDK5安装位置中的D:\Keil_v5\ARM\Pack\Keil看看安装了那些器件支持包，如果安装的有STM32F1xx_DFP很遗憾的告诉你，我使用该器件包coocox下载就没成
功过。

（这是原博主的话，不过在我这个老版的蓝桥杯嵌入式开发版上没有这个问

题，我用的就是STM32F1xx_DFP器件包，如果用的用的是新版开发板，就要找另外

对应的器件包——Keil.STM32G4xx_DFP.1.5.0.pack）

下面以MDK5.24为例安装

需要用到如下的两个安装包很好找到的。先安装软件安装包MDK524.EXE。

其中MDK524.exe是软件安装包，MDKCM524.exe是keil

MDK5针对keil MDK4工程项目的兼容包。

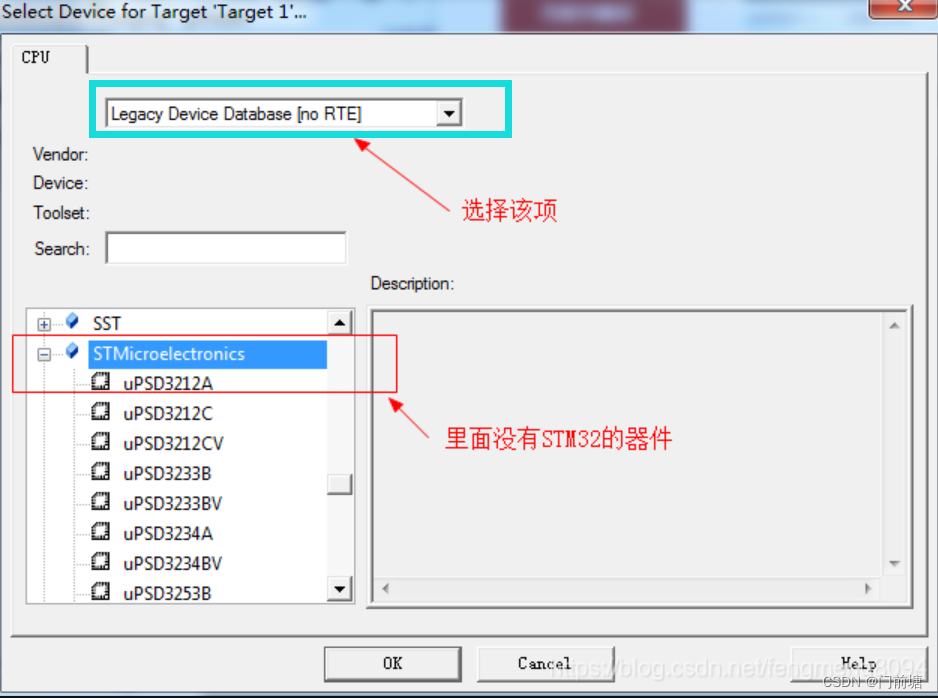

这两个安装完成后，创建新工程会发现找不大STM32型号（一定要注意：CPU一定要选“Legacy Device Database [no RTE]”，我就是没注意这里就一直报错）
安装MDKCM524.EXE后，里面就能找到“Legacy Device Database [no RTE]”这个选项了，然后选择芯片。

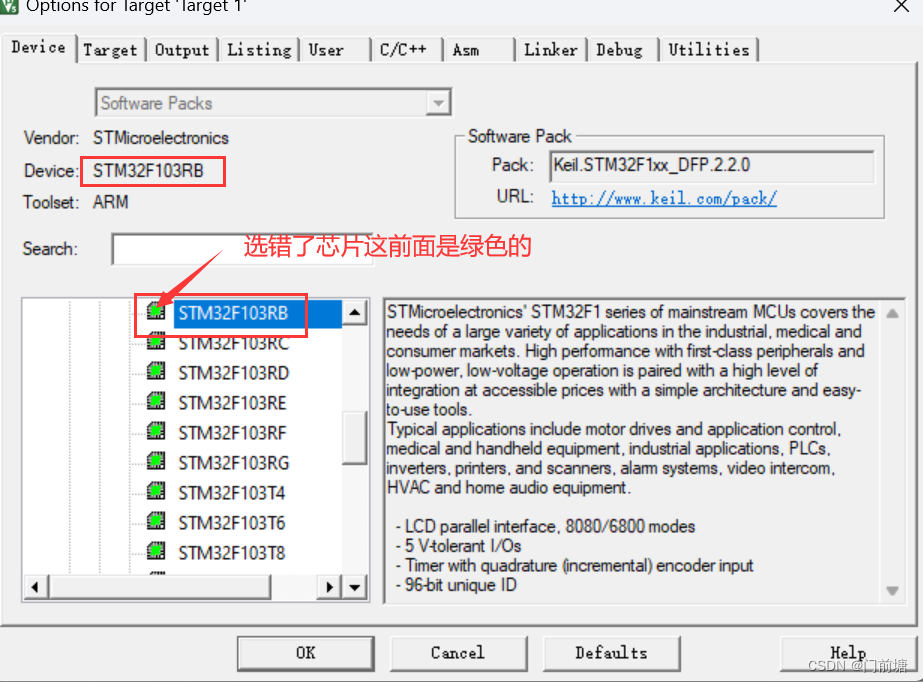

选错了设备类别（我们选的是“Legacy Device Database [no RTE]”），即使芯片选择了一样的，前面图标是绿色的，而不是向上面一样灰色的，一样烧录不了。

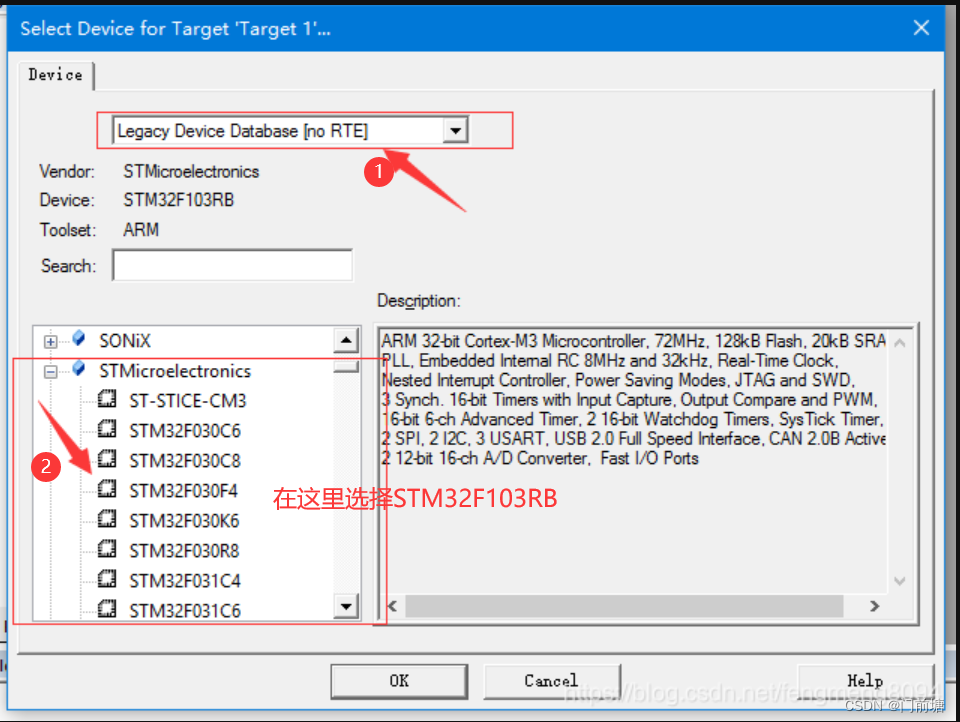

然后创建新的工程，器件型号一定在上图里面选择。工程编译通过后就是下载配置问题了。

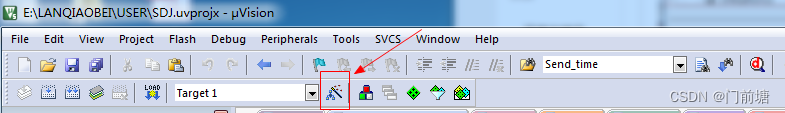

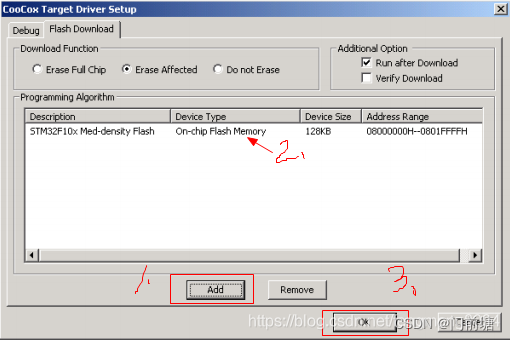

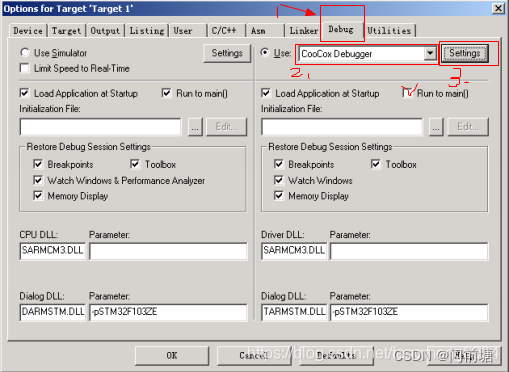

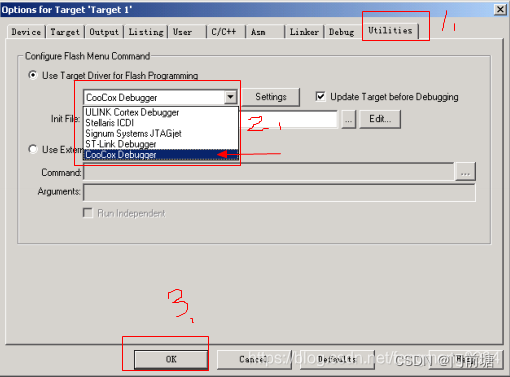

3、下载配置：打开下载配置

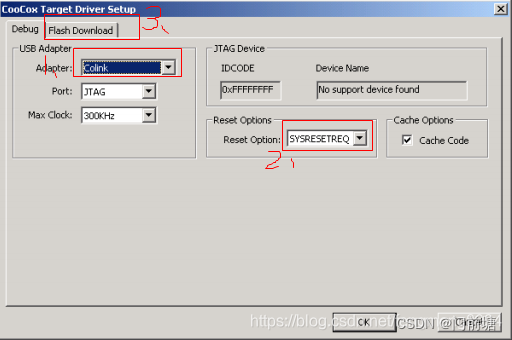

确认已经安装coocox插件。


结束，完成配置可以下载了。

以上图片大部分来源于改写博主fengmeng8094，以上图片大部分来源于他的文章，链接为
https://blog.csdn.net/fengmeng8094/article/details/88565587
