建立stm32工程——基于标准库也就是库函数的方式

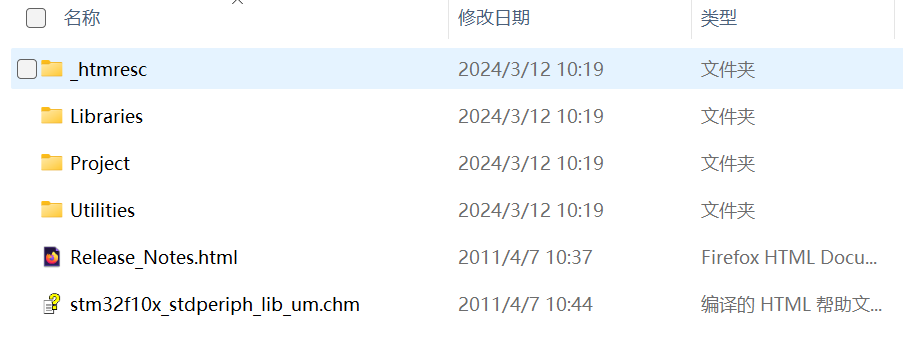

使用库函数的方式我们需要准备一个STM32库函数的压缩包“STM32F10x_StdPeriph_Lib_V3.5.0.zip”，其包含文件具体如图1所示。

图1 固件库

其中，“Libraries”是库函数的文件，后续新建工程会用到；“Project”为官方提供的工程示例和母版，以后使用库函数的时候可以参考；“Utilities”是STM32官方评估版的相关历程，这个评估板就是官方用SM32做的一个小电路板，用来测评STM32的，其包含的“STM32_EVAL”文件夹里面存放的就是这个小电路板的测评程序；“Release_Notes.html”是库函数发布文档；“stm32f10x_stdperiph_lib_um.chm”是使用手册，指导如何使用库函数。

现在正式新建一个给予标准库的工程：

1、新建一个文件夹

比如命名为“my_stm32_projects”，用来存放所有的工程，以后工程都存放在这个文件夹下，方便管理。

2、打开keil5软件

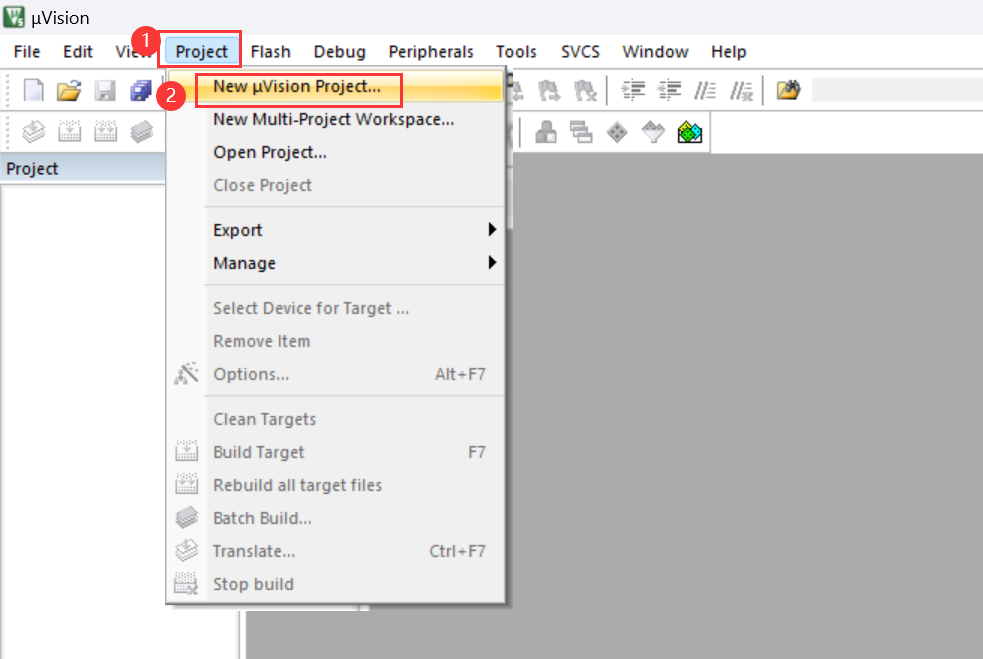

点击“Project”→“New uvision Project”，如图2所示。

图2 新建Project

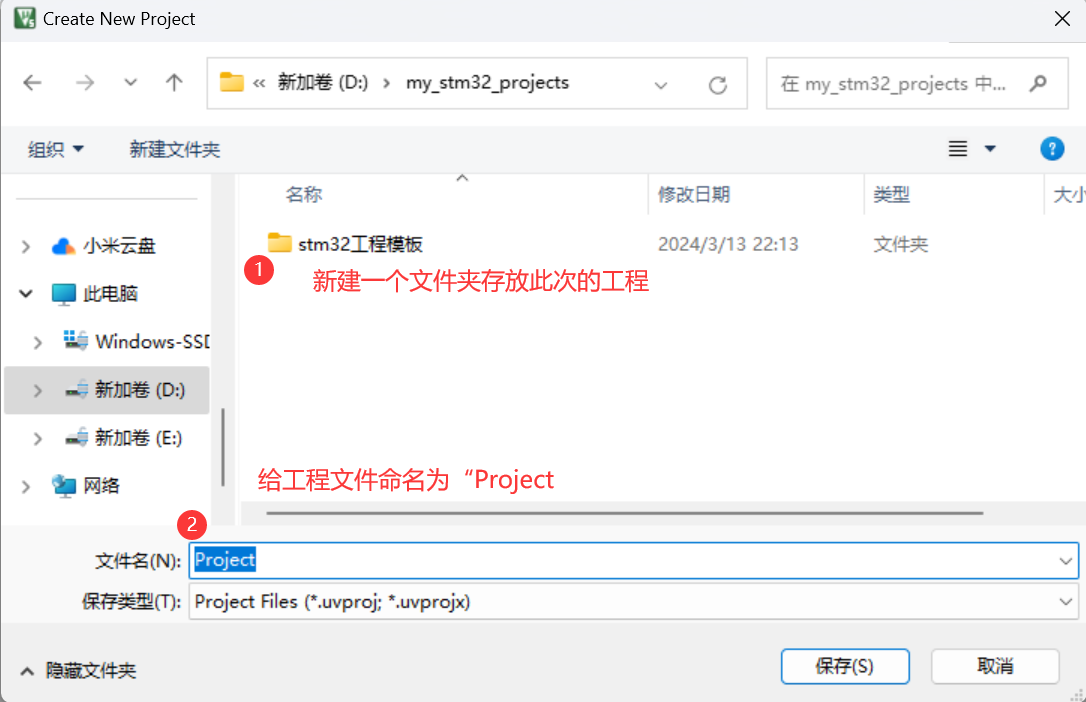

3、在弹出的界面

选择刚刚新建的文件夹“my_stm32_projects”，在其中新建一个文件夹（命名为“stm32工程模板”）存放此次的工程，然后将工程文件命名为“Project”，如图3所示。

图3 工程存放

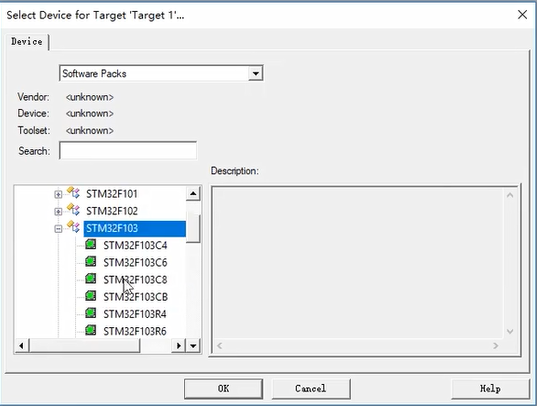

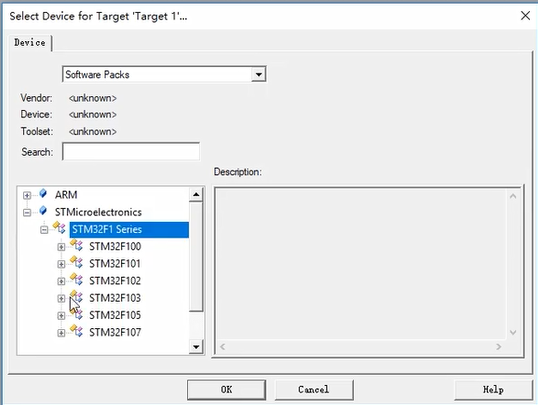

4、接下来选择器件型号

这里选择“STM32F103C8”，如图4所示。

图4 选择器件

5、接下来弹出的界面

keil软件的一个新建工程小助手，如图5所示。可以帮助我们快速新建工程，这里我们暂时不用。

图5 小助手

6、到此为止工程就建好了

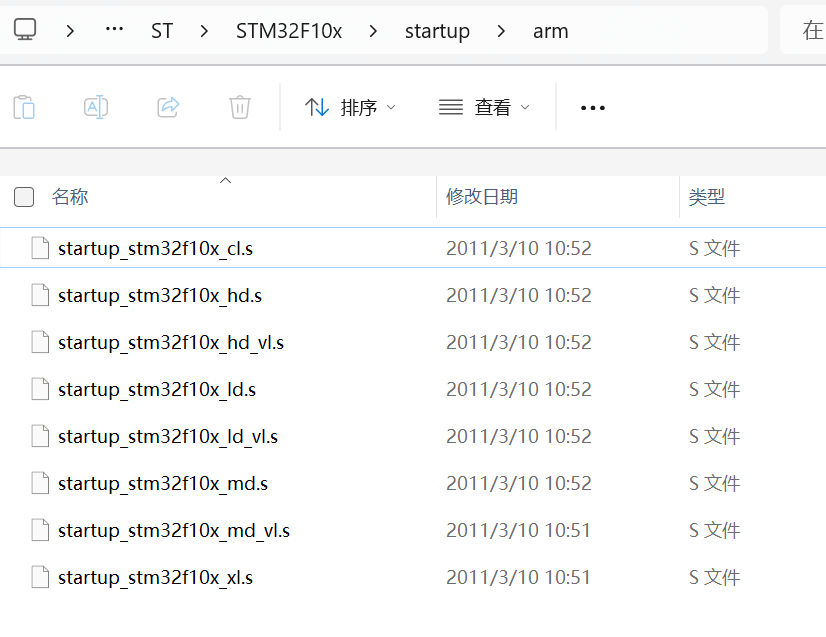

但这里工程文件空空如也，还不能直接使用，我们还需要给它添加一些工程的必要文件。打开固件库文件夹，在这个路径

“.\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\

startup\arm”下都是STM32的启动文件，如图6所示。STM32程序就是从启动文件开始执行的。

图6 启动文件

7、复制所有启动文件

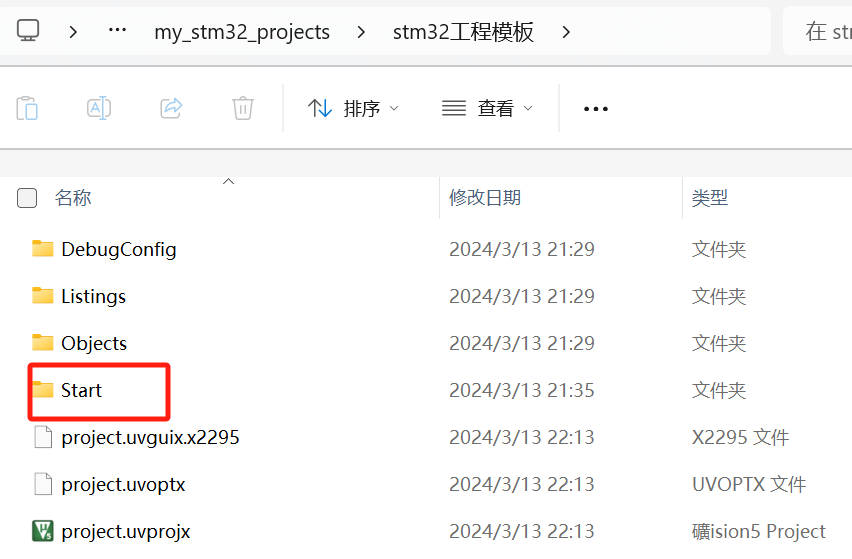

然后在“stm32工程模板”文件夹下新建一个文件夹“Start”，将启动文件复制到“Start”文件夹下，如图7所示。

图7 复制启动文件

8、打开路径

“.\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x”，其中有三个文件。

“stm32f10x.h”是STM32的外设寄存器描述文件，它的作用就跟51单片机的头文件REGX52.H一样，是用来描述STM32有哪些寄存器和它对应的地址的；

“system_stm32f10x.c”和“system_stm32f10x.h” 这两个system文件是用来配置时钟的，STM32主频72MH2，就是system文件里的函数配置的。

把这三个文件也复制到“Start”文件夹下，如图8所示。

图8 复制system文件

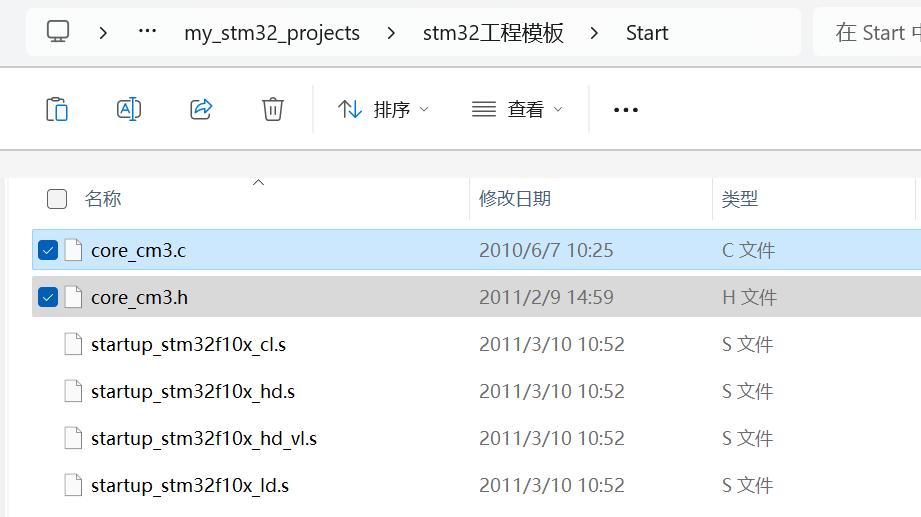

9、添加内核寄存器描述文件

打开路径“.\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\CoreSupport”，这两个cm3(Cortex-M3)文件就是内核的寄存器描述。把这两个文件复制到“Start”文件夹下，如图9所示。（这个STM32是内核和内核外围的设备组成的，而且这个内核的寄存器描述和外围设备的描述文件不是在一起的。）

图9 复制内核文件

到此为止，我们工程的必要文件就复制完成了。

10、回到keil软件

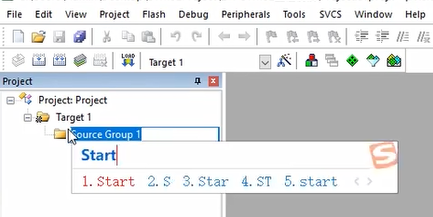

然后再单击一下“Source Group1”，把这个组改一下名字，也叫Start，如图10所示。

图10 Source group

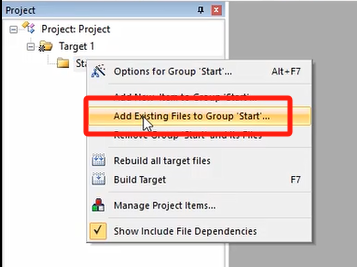

接着右键，选择添加已经存在的文件到组里来，添加这些文件，如图11所示。

图11 添加已经存在的文件

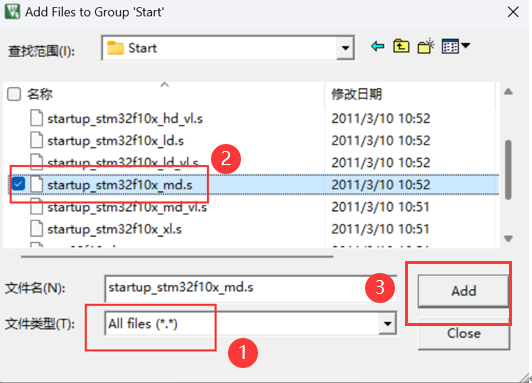

添加启动文件，此次我们添加“startup_stm32f10x_md.s”文件，如图12所示。

图12 添加启动文件

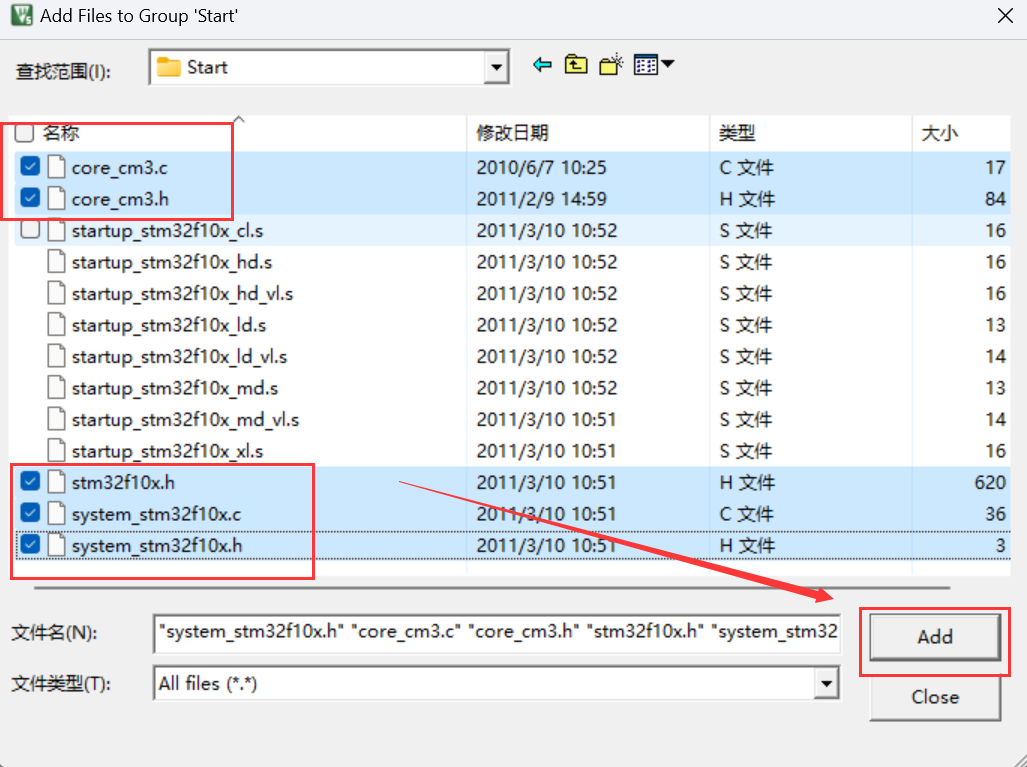

然后把剩余的.c和.h文件都添加进来，如图13所示。

图13 添加.c和.h文件

“Start”文件夹中的文件都是STM32里最基本的文件，是不需要我们修改的。我们添加进来即可。

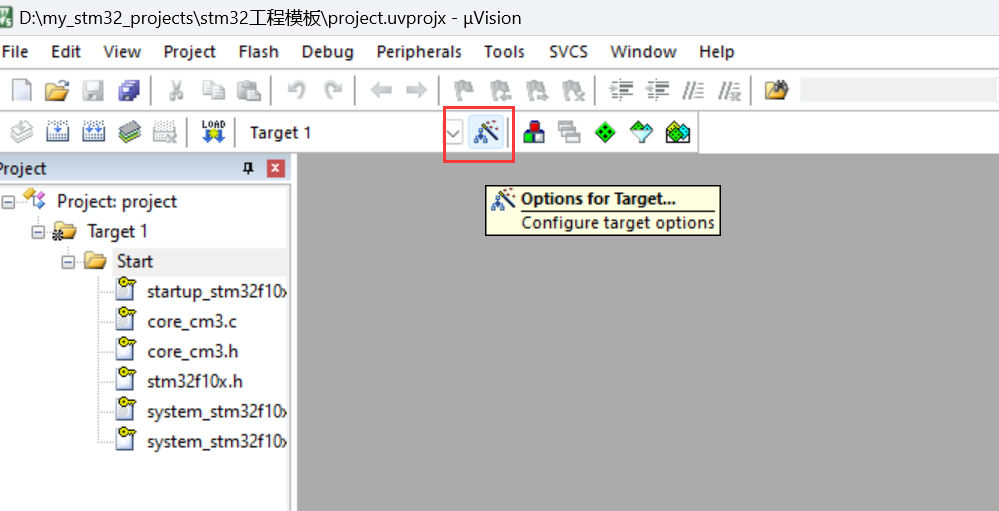

最后我们还需要在工程选项里添加上这个文件夹的头文件路径，要不然软件是找不到h文件的。我们点击这个魔术棒按钮，如图14所示。

图14 魔术棒按钮

打开工程选项，在C/C++里，我到这个Include Paths栏。然后点击右边三个点的按钮，在这里新建路径。然后再点三个点的按钮。把Start的路径添加递来，点击OK这样就把这个文件实的头文件路径添加进来了，具体操作见如图15所示。

图15 添加Start路径

11、接下来我们新建一个main文件

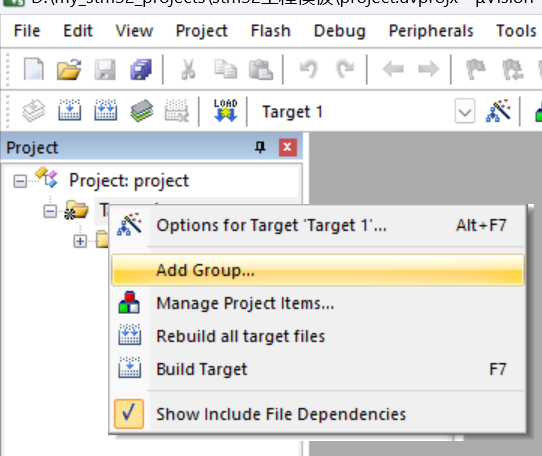

看看工程是否可以运行。回到工程文件夹，新建一个文件夹“User”，main函数就存放在这个文件夹里。然后回到keil，在左栏“Target1”上右键，点击“Add Group”，并重名为“User”，如图16所示。



图16 添加组

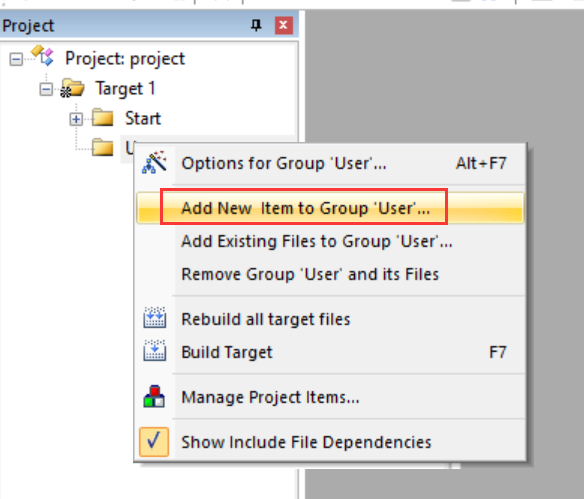

然后在User上右键。点击添加新文件，如图17所示。

图17 添加新文件

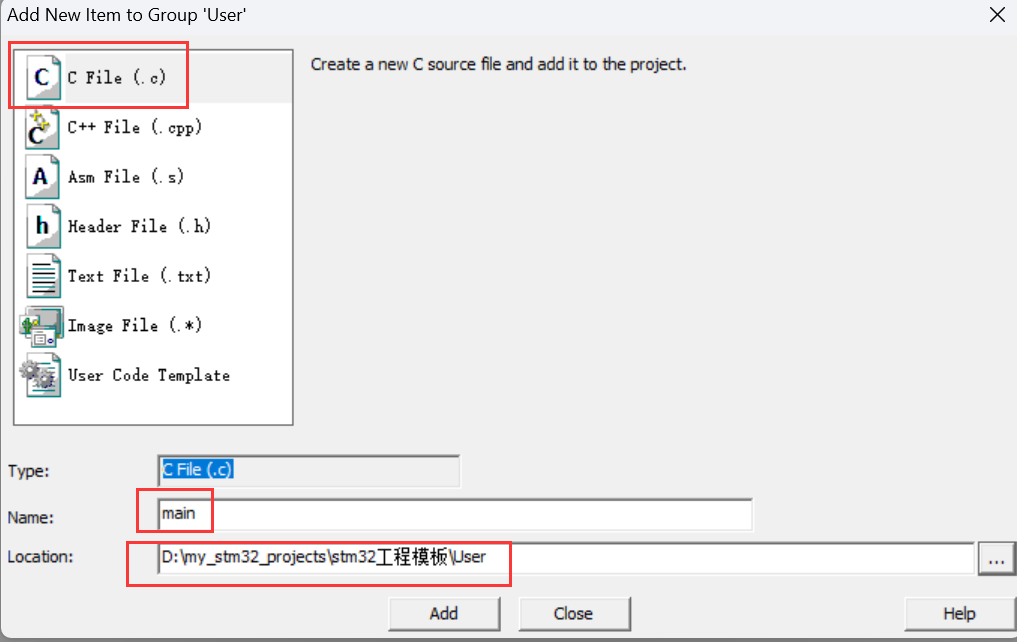

选择C文件，名字为“main”，存放路径为“user”，之后点击“Add”即可，如图18所示。

图18 新建main.c文件

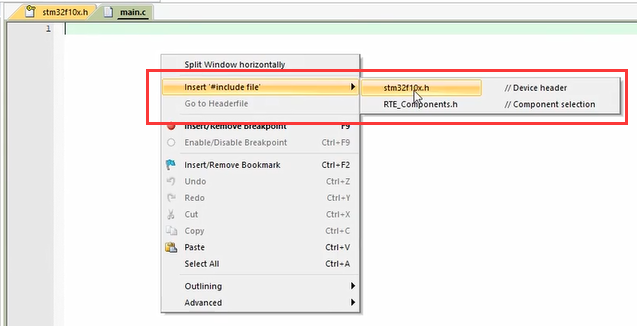

在这个main.c里，先右键插入头文件。选择stm32f10x.h，如图19所示。

图19 插入头文件

 写下一段代码，如图20所示。

注意， main函数是一个in型返回值，void参数的函数，还有文件的最后一行必须要是空行，要不然会报警告。然后我们点击“Build”按钮（添加预定义，参见图29），编译并建立工程。

图20 main文件代码

这个工程目前还没有添加STM32的库函数，所以它还是一个基于寄存器开发的工程。如集只用寄存器开发STM32。那工程建到这里就可以了。

12、接下来我们添加库函数

打开工程文件夹，在这里新建一个文件实，叫“Library”，用来存放库函数。接着打开固件库的文件夹，打开Libraries,STM32标准外设驱动，具体路径为

“.\固件库\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver\src”

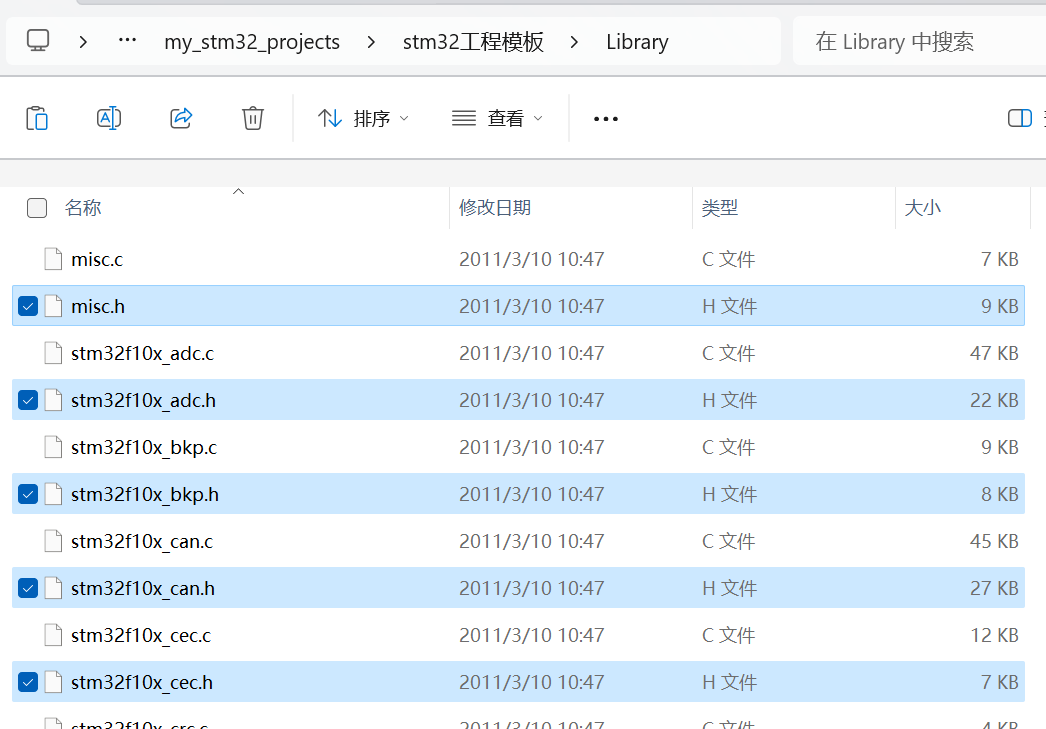

在“src”文件夹中都是库函数的源文件，将全部文件复制到工程文件下的“Library”文件夹中，如图21所示。

图21 粘贴“src”中文件到“Library”

然后打开

“.\固件库\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x _StdPeriph_Driver\inc”，这些是库函数的头文件。将全部文件复制到工程文件下的“Library”文件夹中，如图22所示。

图22 粘贴“inc”中文件到“Library”

13、回到keil软件

同样在“Target”处右键。然后添加组，命名为“Library”，如图23所示。

图23 添加组“Library”

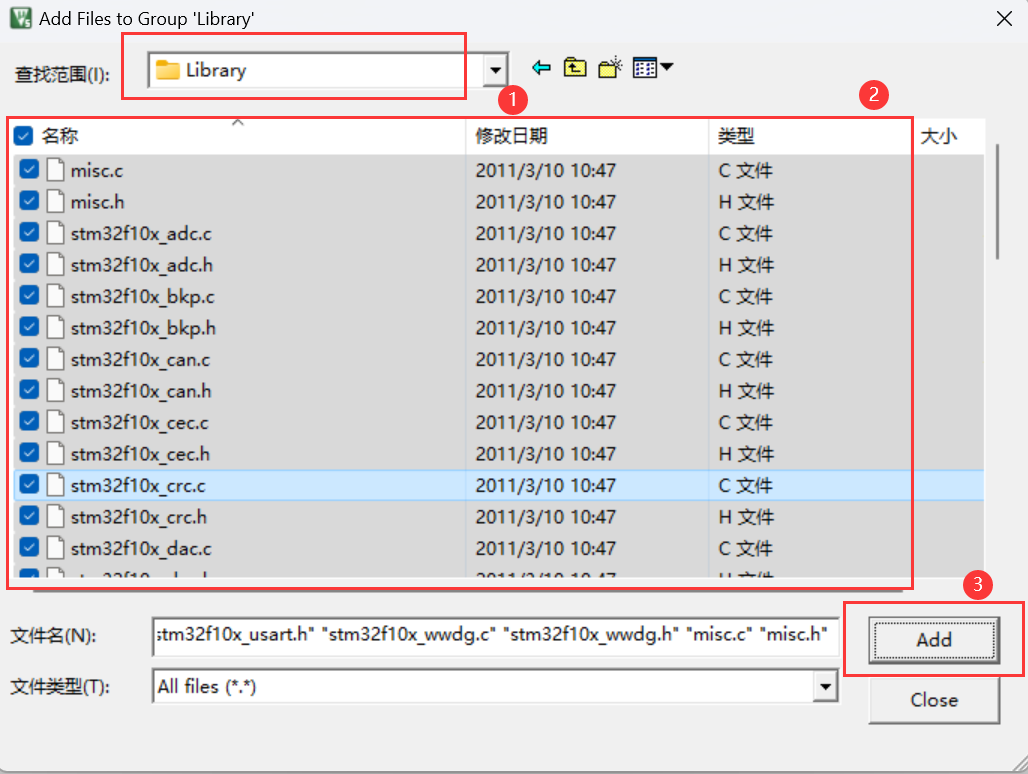

14、再右键添加已经存在的文件

打开“Library”，全选后点击“Add”添加，如图24所示。

图24 添加已经存在的文件到组“Library”

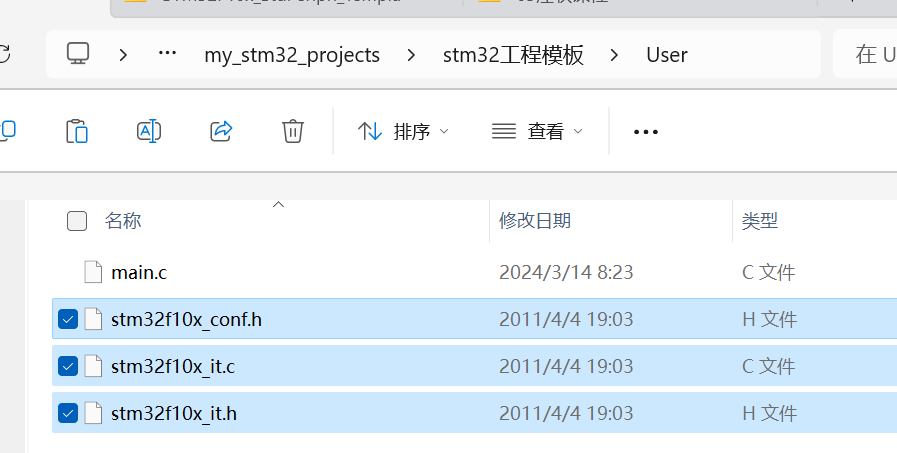

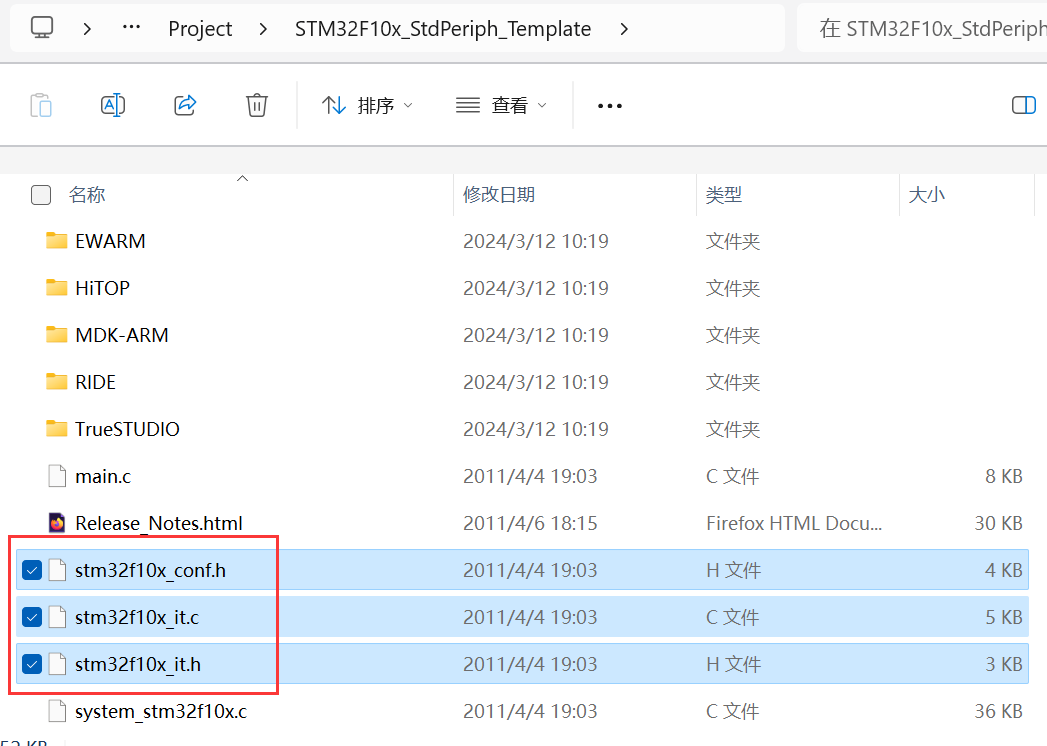

但是对这个库函数来说。现在不能直接使用。我们需要再添加一个文件，我们打开固件库文件夹。打开“. \STM32F10x_StdPeriph_Lib_V3.5.0 \Project\ STM32F10x_StdPeriph_Templatee”，可以看到stm32f10x_conf.h和两个it结尾的文件。这个conf文件是用来配置库函数头文件的包含关系的，另外这里面有个焦聚参数检置的函数定义。这是所有库函数都需要的。两个it文件是用来存放中断函数的。把这三个文件复制到工程目录下的“User”文件夹中，如图25所示。

图25 复制conf和it文件到User文件夹

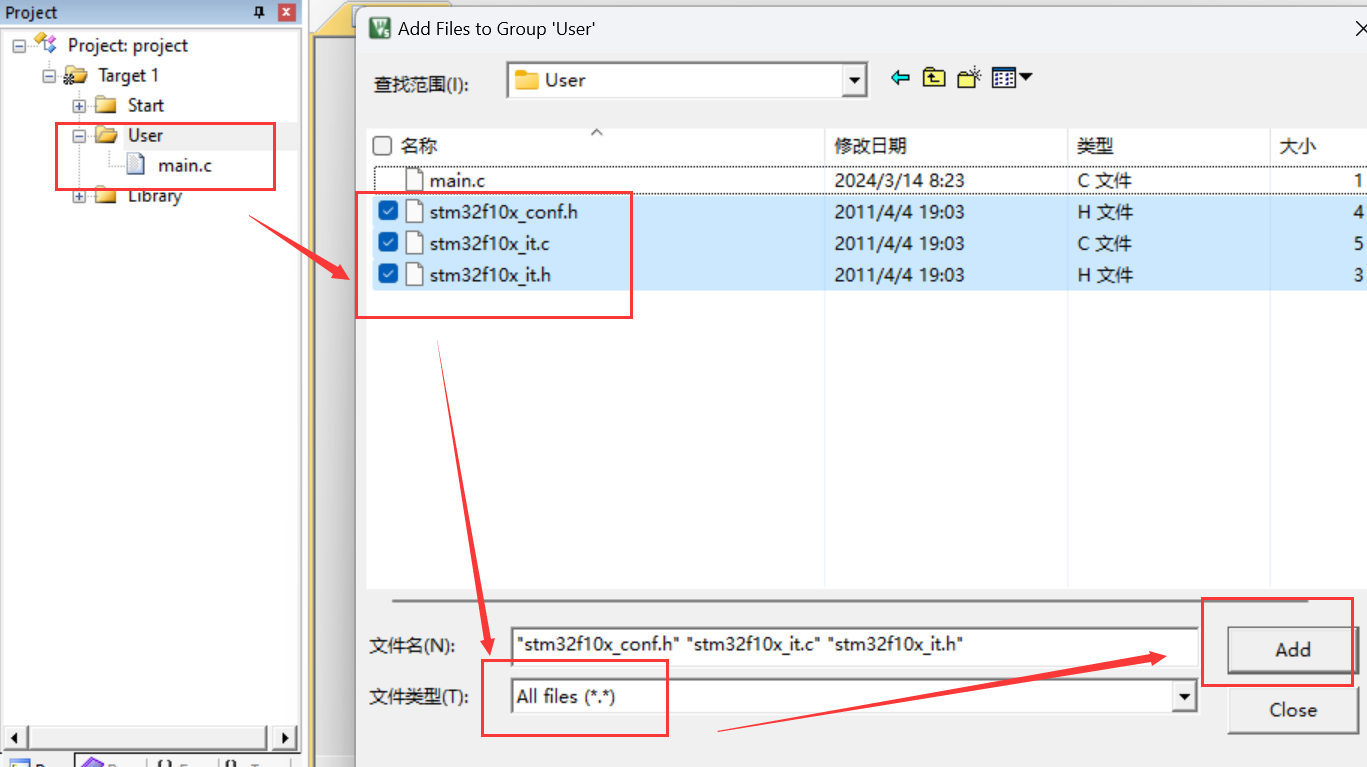

回到Keil软件，在左侧栏“User”右键添加已经存在的文件，把刚刚三个文件添加进来，如图26所示。

图26 添加conf和it文件到User

15、最后还需要一个宏定义

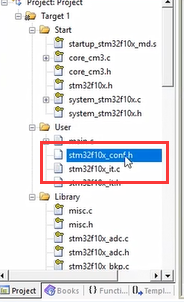

我们可以在这个头文件右键。打开文件，如图27所示，滑动到文件最下方。看到这个语句。这是一个条件编译，如图28所示，其含义为如果定义了“USE_STDPERIPH_DRIVER”这个字符串，下面这个indlude conh语句才有效。我们需要复制一下这个字符串，然后打开工程选项，粘贴这个字符串，如图29所示，这样才能包含标准外设库，也就是库函数。

图27                                   图28

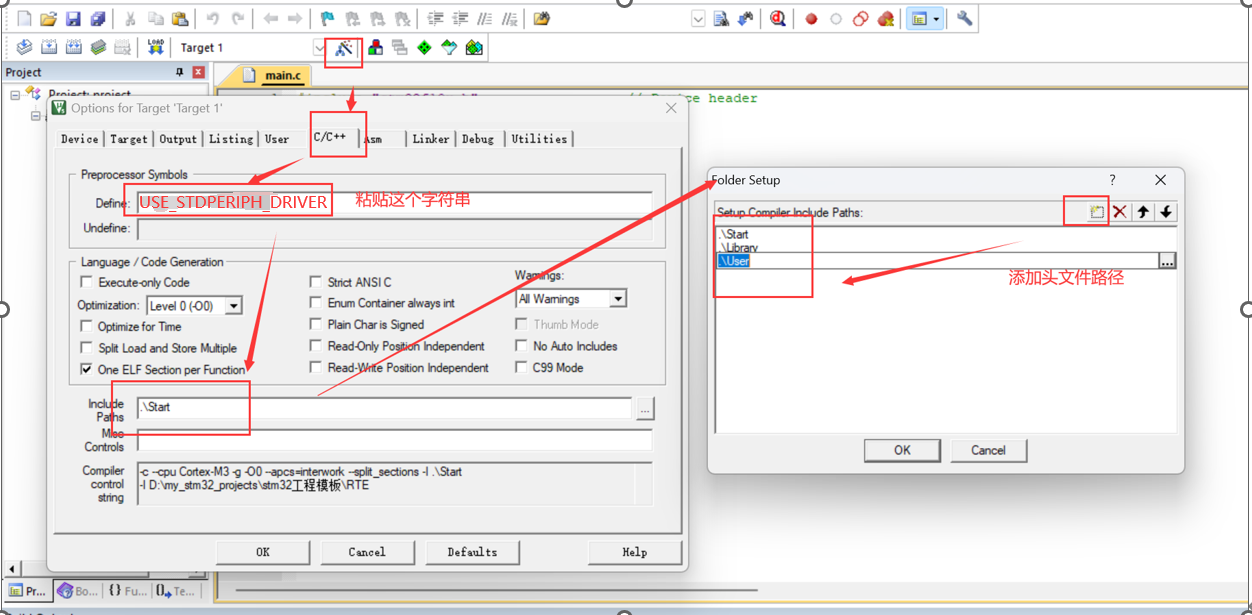

最后添加头文件路径，把“User”“Library”目录路径都添加上，如图29所示。

图29 添加头文件路径

至此，基于库函数的工程就创建好了。

（
