SI12T软硬件兼容TSM12/12通道电容触摸传感芯片智能门锁门禁控制面板

SI12T是一款具有自动灵敏度校准功能的12通道电容传感器，其工作电压范围为1.8-5.0V，休眠模式下功耗电流为3.5uA。可以完全兼容ADS的TSM12,软硬件无需修改。

主要特性

1.自动校准灵敏度功能的12通道电容传感器

2.可选择的输出模式

3.支持外部控制触摸检测暂停

4.8种灵敏度独立可调

5.通过外部电阻可调节内部频率

6.支持12C串行接口

7.嵌入式高频率噪音消除电路

8.工作模式下功耗电流 69.7 μA（@3.3 V） ·睡眠模式下功耗电流 3.5 μA（@3.3 V）

9.支持上电复位



特殊功能

1.芯片通道1上的嵌入式电源键功能，可应用于移动手机

2.可用于多芯片的同步功能

3.芯片具有触摸暂停检测功能（12C串行接口可以检测触摸感应的结果，触摸强度可以备探测，分为低、中和高三种结果），通过STC脚与SI512/SI522/SI523刷卡芯片配合，大大降低

了误触发几率，非常合适智能门锁等应用。

应用领域

1.移动应用（手机/PDA/PMP等）

2.薄膜开光

3.控制面板，键盘

4.门锁应用

5.触摸屏幕应用

为了满足客户应用要求，与此同时我们也推出了支持14通道的触摸芯片-SI14T，对比SI12T除了多了两个通道，SI14T少了多芯片同步功能。

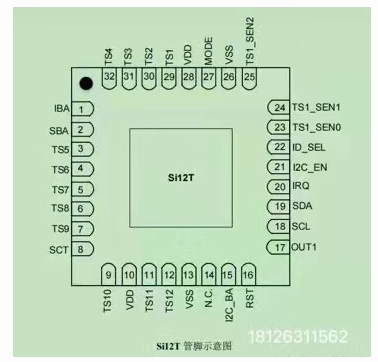

引脚定义：
