activiti7-在线流程设计器

我们可以通过官方提供的流程设计器来实现一个简单流程的设计。然后完成相关的部署和流程整体操作。

1.官网下载地址：https://www.activiti.org/get-started 下载

2.进行解压

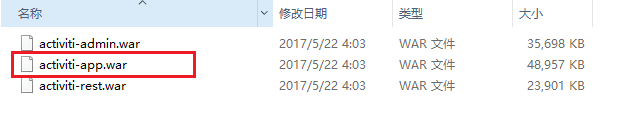

3.进入到wars中。提供的有Activiti-app.war

4.把这war包拷贝到Tomcat服务器中即可。注意Tomcat的版本不要高于8.5，然后Tomcat服务。访问 http://localhost:8080/activiti-app 即可。登录的账号密码是 admin test

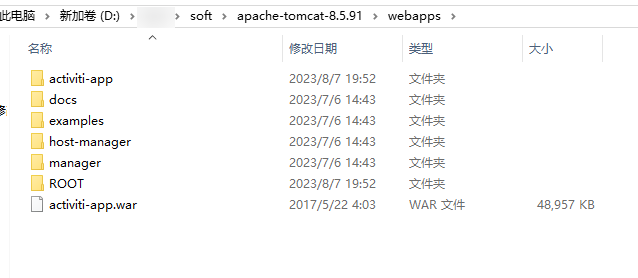

将activiti-app.war放入tomcat的webapps目录下

5.然后启动tomcat

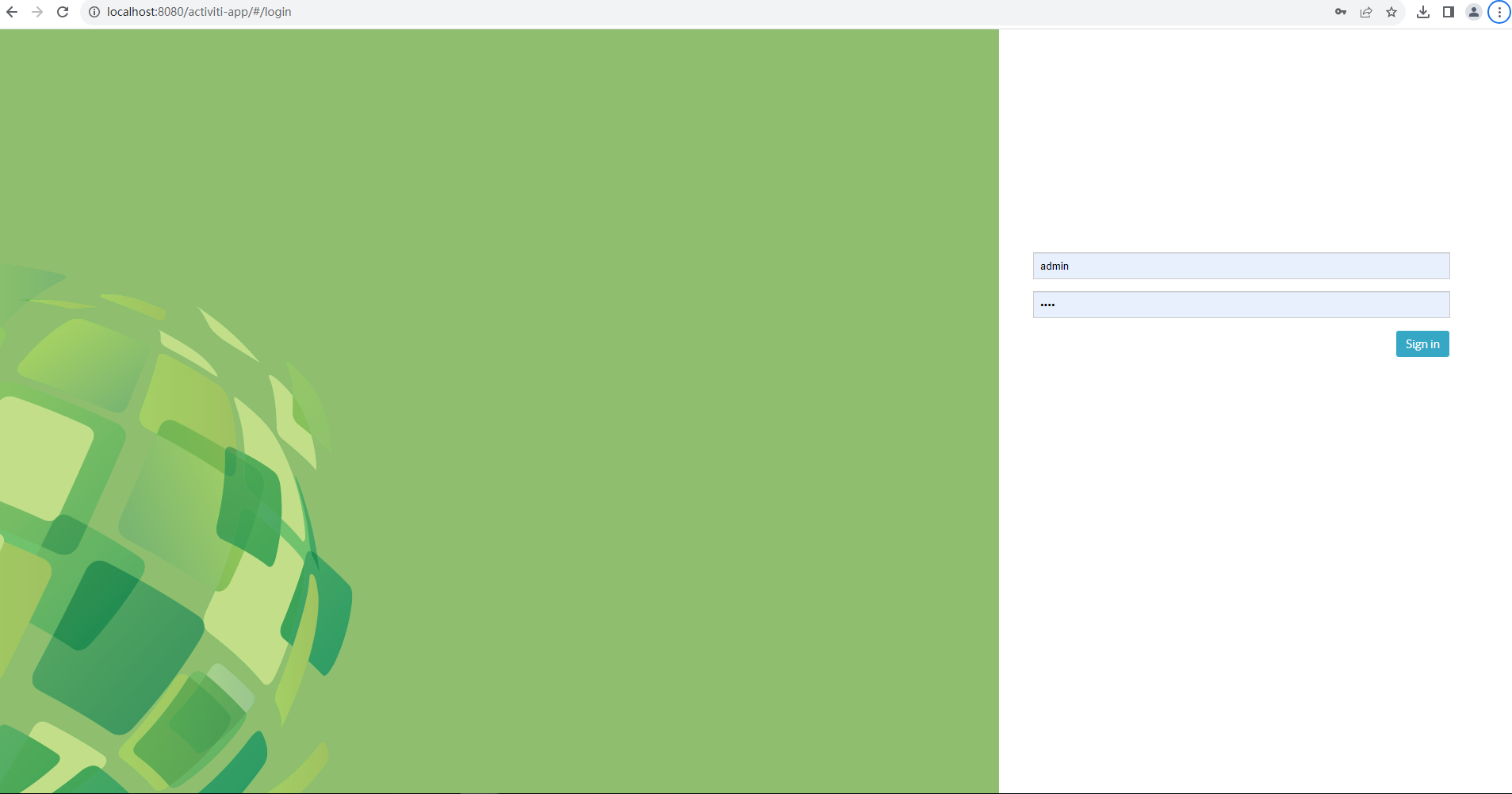

6.访问http://localhost:8080/activiti-app，输入用户名admin和密码test，即可登录成功进入

7.首页界面如下图，并点击“Kickstart App”进行流程设计

8.点击“Create Process”

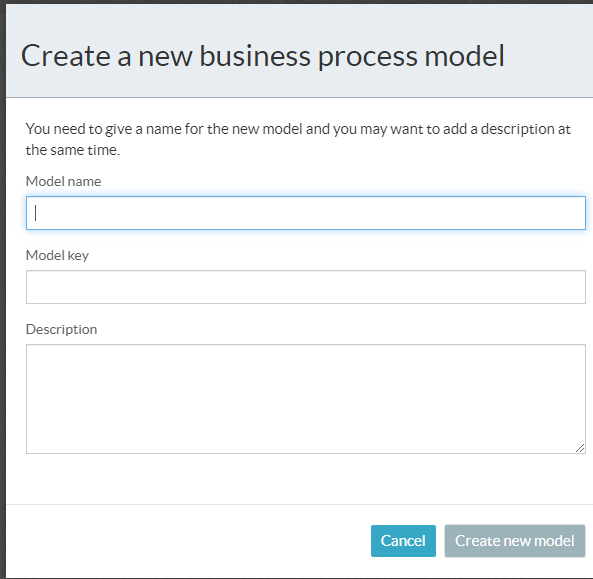

9.进行8的操作后，会弹出如下图所示的窗口。录入相关的流程定义信息

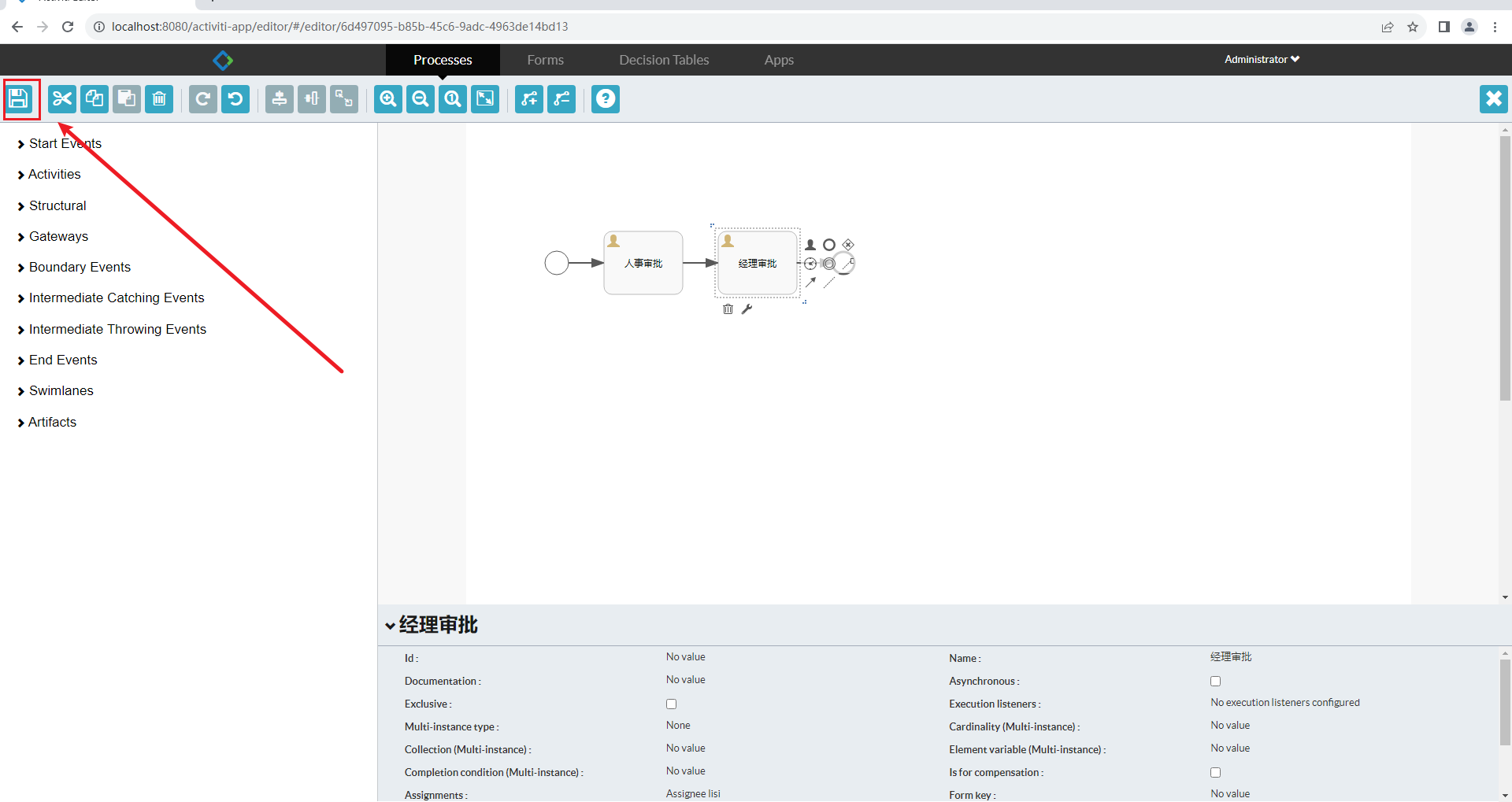

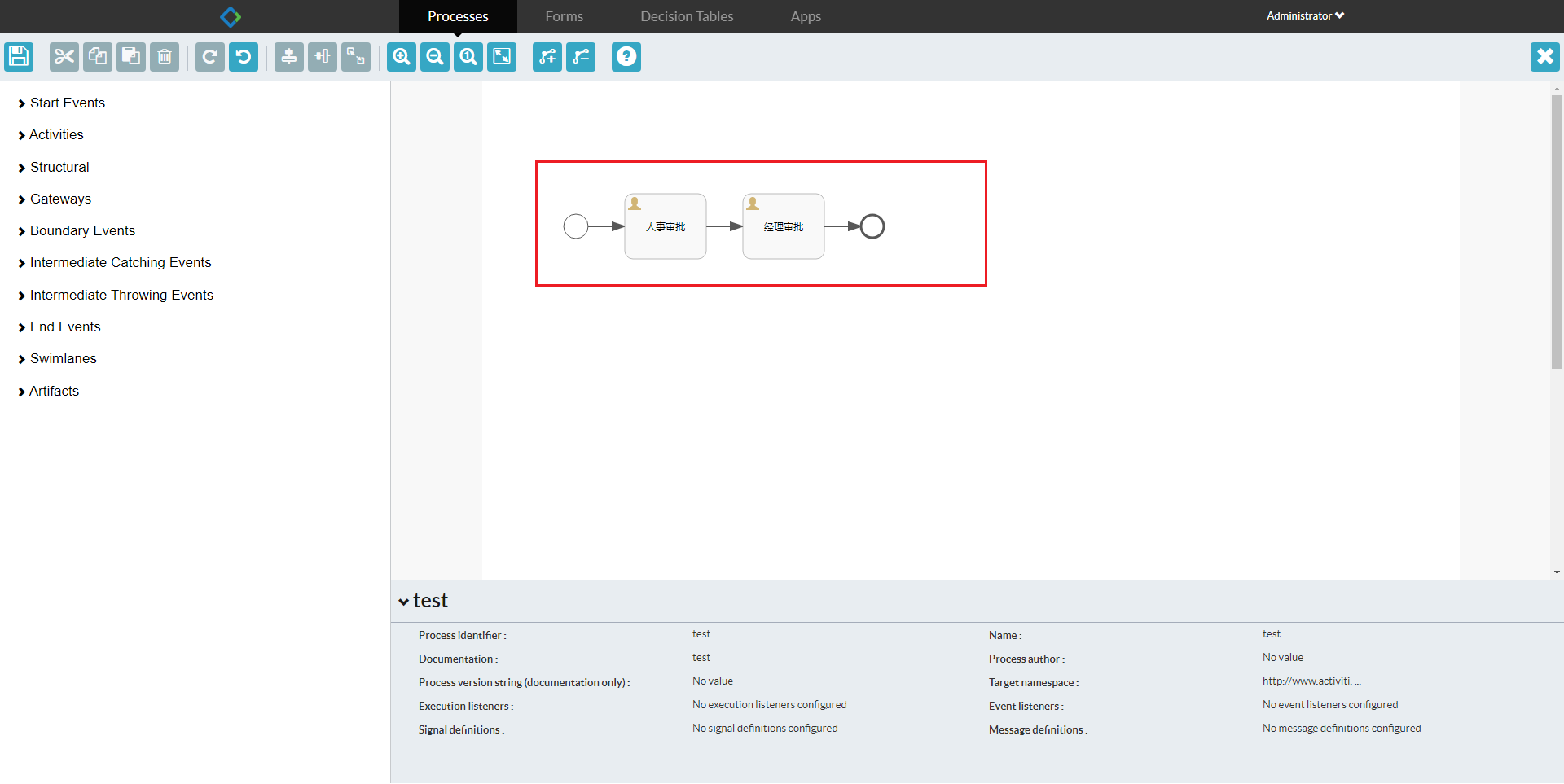

10.进行流程图的绘制

11.配置任务人（这里使用固定值）

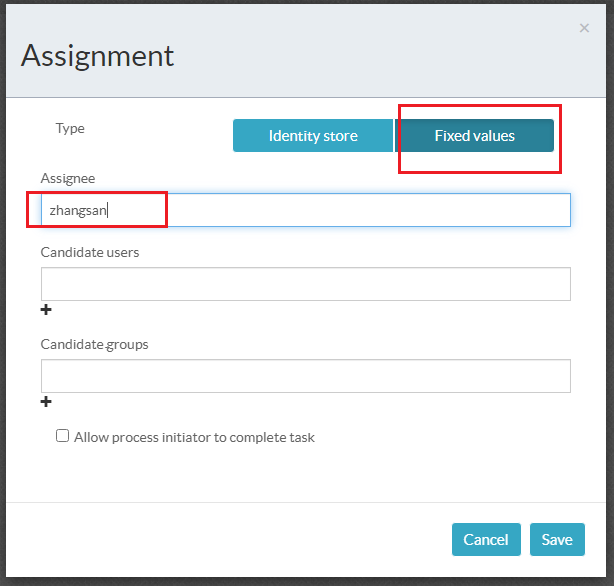

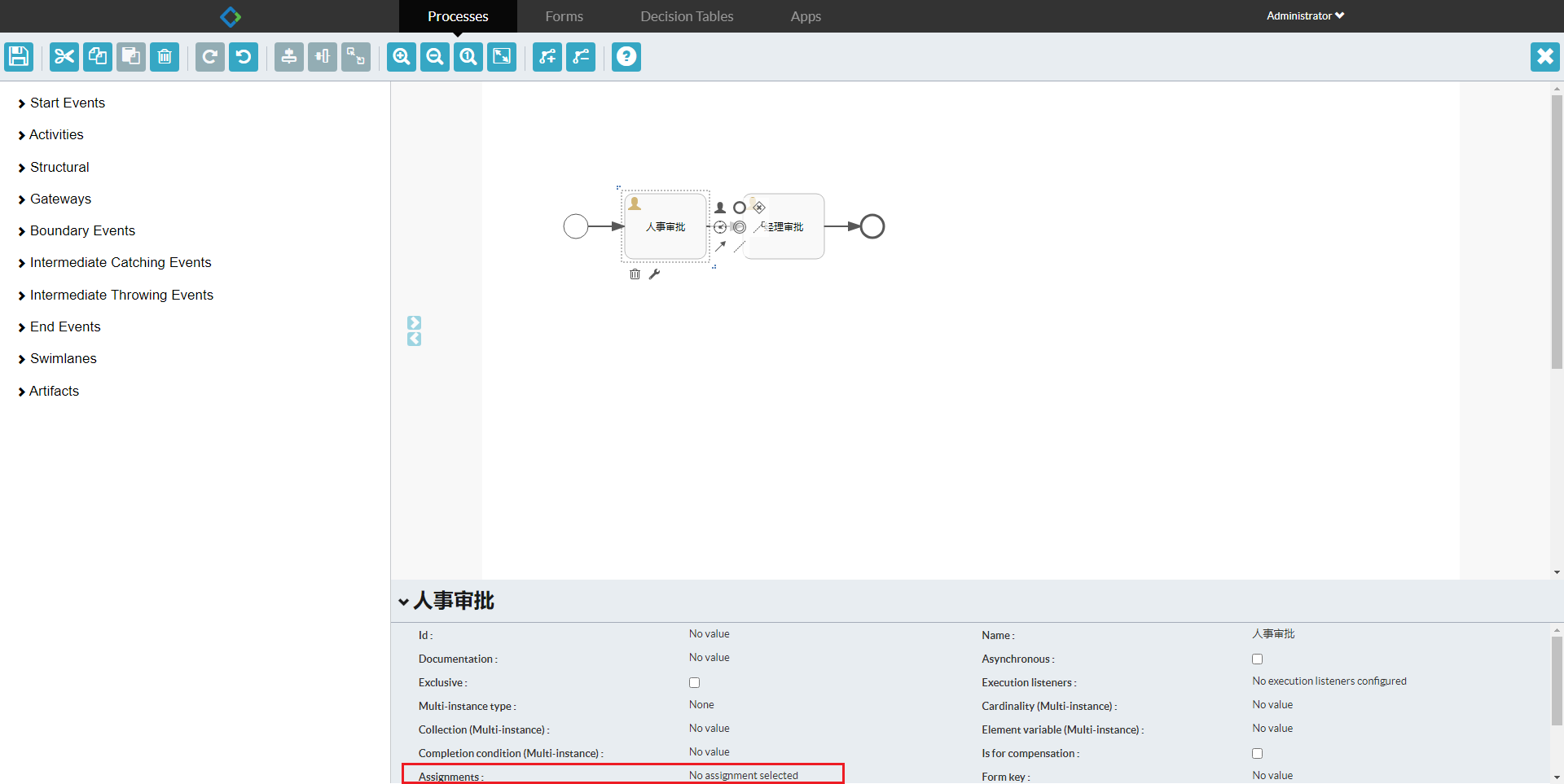

点击“人事审批”的节点，然后下面会有相关属性出现，这里我们点击“Assignments”，然后弹出Assignment的框出现

表示该节点由zhangsan来进行审批。

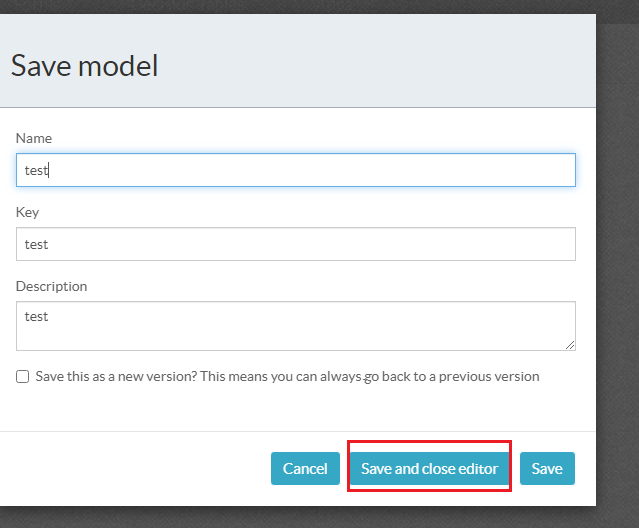

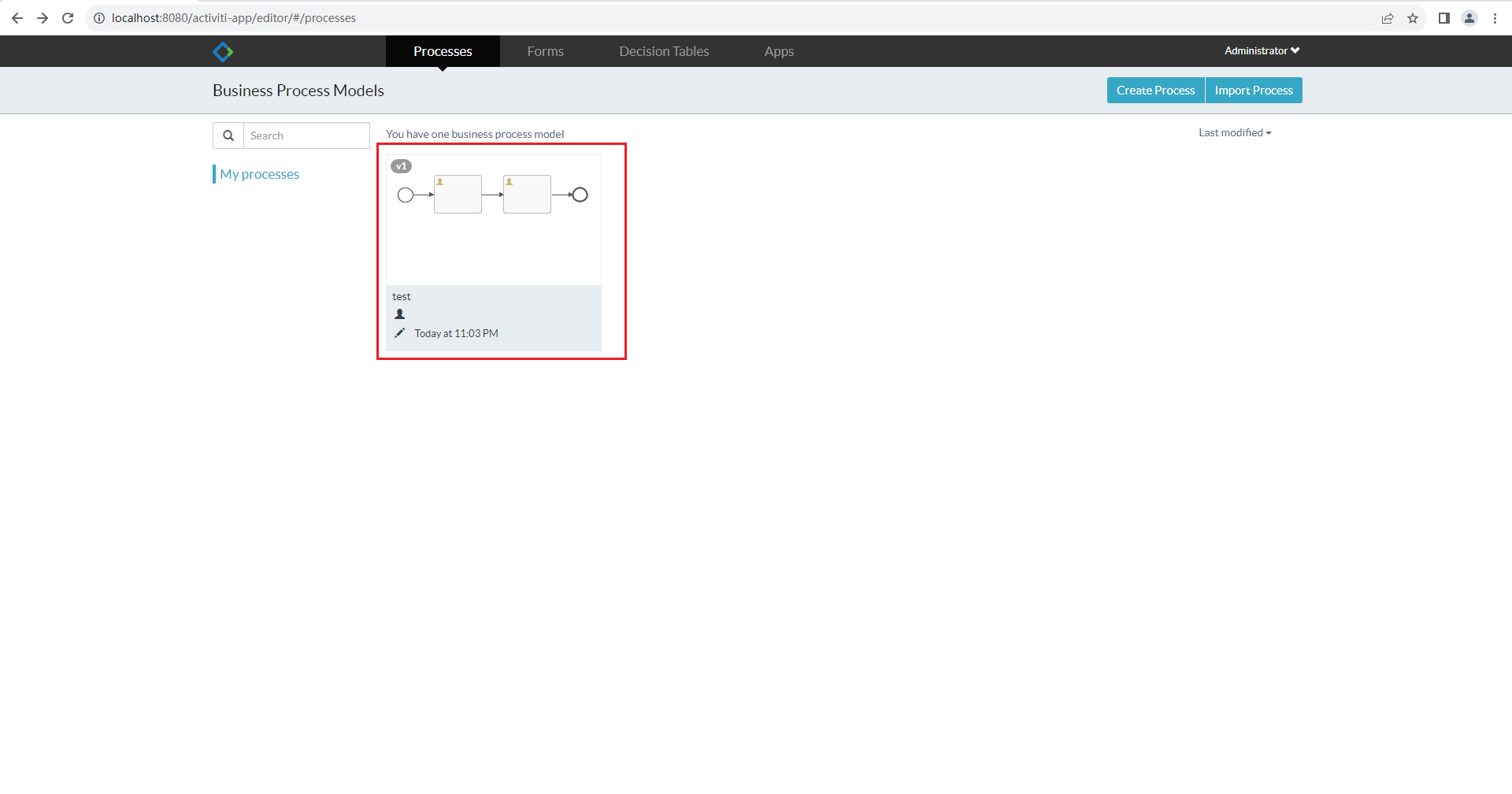

配置好各自节点的审批人后，进行保存

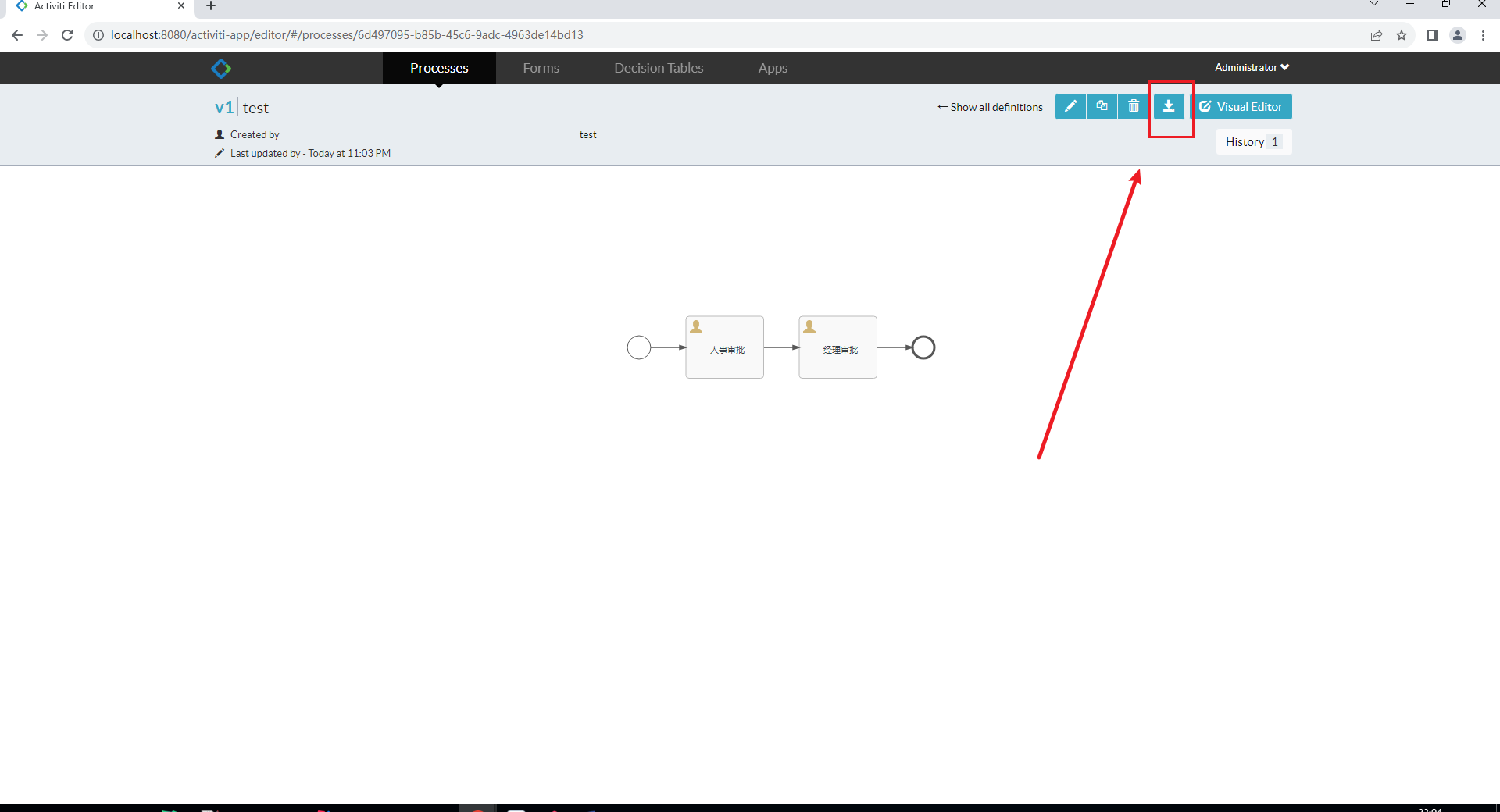

12.进行下载xml文件
