RTMPdump使用相关

在FFMPEG中使用libRTMP的经验

FFMPEG在编译的时候可以选择支持RTMP的类库libRTMP。这样ffmpeg就可以支持rtmp://, rtmpt://, rtmpe://, rtmpte://,以及 rtmps://协议了。但是如何使用ffmpeg支持RTMP协议还是有一定的学问的。本文总结一下部分经验。

ffmpeg 接受一个字符串的输入方式，比如：“rtmp://xxxx live=1 playpath=xxx ...”这种的输入形式，即第一个字符串是rtmp的url，然后加一个空格，然后再附加一些参数。附加的参数的格式形如“playpath=xxxx” 这种形式。这个乍一看让人觉得有点不习惯。因为一般的输入只包含一个字符串，比如说一个流媒体的url或者是文件的路径，不会采用“url+空格+参数1+参数2+...”的形式。

例如，当需要打开一个直播流的时候，可以用如下字符串（这里连接的是中国教育电视台1频道（网络直播））：

rtmp://pub1.guoshi.com/live/newcetv1

当需要用ffmpeg保存RTMP直播流媒体的时候：

ffmpeg -i "rtmp://pub1.guoshi.com/live/newcetv1 live=1" -vcodec copy -acodec copy ttt.flv

当需要用ffplay播放RTMP直播流媒体的时候：

ffplay "rtmp://pub1.guoshi.com/live/newcetv1 live=1"

在使用FFMPEG类库进行编程的时候，也是一样的，只需要将字符串传递给avformat_open_input()就行了，形如（这里连接的是香港电视台频道（网络直播））：

char url[]="rtmp://live.hkstv.hk.lxdns.com/live/hks live=1";
avformat_open_input(&pFormatCtx,url,NULL,&avdic)

注：librtmp支持的参数：http://rtmpdump.mplayerhq.hu/librtmp.3.html

基于RTMP的实时流媒体的QoE分析

Holly French等人在论文《Real Time Video QoE Analysis of RTMP Streams》中，研究了基于RTMP的实时视频的QoE。在此记录一下。

他们的研究结果表明，码率（bitrate）与帧率或者带宽结合，可以相对准确的反映RTMP视频流的QoE。

他们的实验设计如下图所示。分析服务器包含质量分析器以及相应的数据库。web服务器提供了显示视频的页面。Flash流媒体服务器是提供视频源。Flash流媒体服务器和客户端之间有一个网络模拟器，可以模拟网络上的丢包和延时。

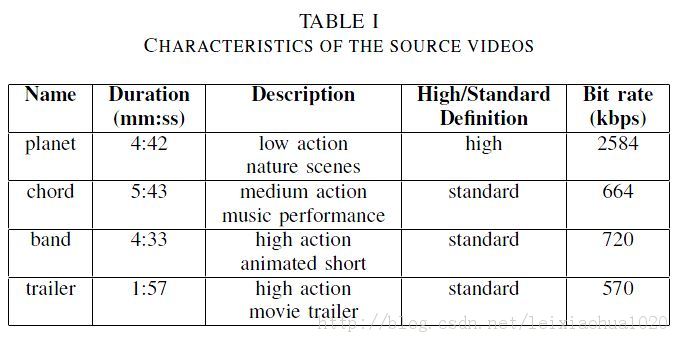

实验一共有10人参加，平均每人观看10个视频。测试序列如下表所示：

引入的丢包率在0-15%，时延在0-100ms。

实验的结果如下图所示。横坐标为3个测试序列，其中每个序列都通过不同的指标预测RTMP流的QoE。纵坐标为精确度。

从实验的结果来看，对于高清晰度的视频，使用带宽+码率（BW+BR）预测QoE的精确度能达到80%。

对于标准清晰度的视频，使用码率+帧率（BR+FR）或者单独使用码率预测QoE的精确度能达到70%。

最终可以得出结论：码率（bitrate）与帧率或者带宽结合，可以相对准确的反映RTMP视频流的QoE。

最简单的基于FFmpeg的推流器（以推送RTMP为例）

本文记录一个最简单的基于FFmpeg的推流器（simplest ffmpeg streamer）。推流器的作用就是将本地的视频数据推送至流媒体服务器。本文记录的推流器，可以将本地的 MOV / AVI / MKV / MP4 / FLV 等格式的媒体文件，通过流媒体协议（例如RTMP，HTTP，UDP，TCP，RTP等等）以直播流的形式推送出去。由于流媒体协议种类繁多，不一一记录。在这里记录将本地文件以RTMP直播流的形式推送至RTMP流媒体服务器（例如 Flash Media Server，Red5，Wowza等等）的方法。
在这个推流器的基础上可以进行多种方式的修改，实现各式各样的推流器。例如：
* 将输入文件改为网络流URL，可以实现转流器。
* 将输入的文件改为回调函数（内存读取）的形式，可以推送内存中的视频数据。
* 将输入文件改为系统设备（通过libavdevice），同时加上编码的功能，可以实现实时推流器（现场直播）。

PS：本程序并不包含视频转码的功能。

简介

RTMP 推流器（Streamer）的在流媒体系统中的作用可以用下图表示。首先将视频数据以RTMP的形式发送到流媒体服务器端（Server，比如 FMS，Red5，Wowza等），然后客户端（一般为Flash Player）通过访问流媒体服务器就可以收看实时流了。

运行本程序之前需要先运行RTMP流媒体服务器，并在流媒体服务器上建立相应的Application。有关流媒体服务器的操作不在本文的论述范围内，在此不再详述。本程序运行后，即可通过RTMP客户端（例如 Flash Player, FFplay等等）收看推送的直播流。

需要要注意的地方

封装格式

RTMP采用的封装格式是FLV。因此在指定输出流媒体的时候需要指定其封装格式为“flv”。同理，其他流媒体协议也需要指定其封装格式。例如采用UDP推送流媒体的时候，可以指定其封装格式为“mpegts”。

延时

发送流媒体的数据的时候需要延时。不然的话，FFmpeg处理数据速度很快，瞬间就能把所有的数据发送出去，流媒体服务器是接受不了的。因此需要按照视频实际的帧率发送数据。本文记录的推流器在视频帧与帧之间采用了av_usleep()函数休眠的方式来延迟发送。这样就可以按照视频的帧率发送数据了，参考代码如下。

//…
int64_t start_time=av_gettime();
while (1) {
//…
//Important:Delay
if(pkt.stream_index==videoindex){
        AVRational time_base=ifmt_ctx->streams[videoindex]->time_base;
        AVRational time_base_q={1,AV_TIME_BASE};
        int64_t pts_time = av_rescale_q(pkt.dts, time_base, time_base_q);
        int64_t now_time = av_gettime() - start_time;
if (pts_time > now_time)
            av_usleep(pts_time - now_time);
    }
//…
}
//…

PTS/DTS问题

没有封装格式的裸流（例如H.264裸流）是不包含PTS、DTS这些参数的。在发送这种数据的时候，需要自己计算并写入AVPacket的PTS，DTS，duration等参数。这里还没有深入研究，简单写了一点代码，如下所示。

//FIX：No PTS (Example: Raw H.264)
//Simple Write PTS
if(pkt.pts==AV_NOPTS_VALUE){
//Write PTS
    AVRational time_base1=ifmt_ctx->streams[videoindex]->time_base;
//Duration between 2 frames (us)
    int64_t calc_duration=(double)AV_TIME_BASE/av_q2d(ifmt_ctx->streams[videoindex]->r_frame_rate);
//Parameters
    pkt.pts=(double)(frame_index*calc_duration)/(double)(av_q2d(time_base1)*AV_TIME_BASE);
    pkt.dts=pkt.pts;
    pkt.duration=(double)calc_duration/(double)(av_q2d(time_base1)*AV_TIME_BASE);
}

程序流程图

程序的流程图如下图所示。可以看出和《最简单的基于FFMPEG的封装格式转换器（无编解码）》中的封装格式转换器比较类似。它们之间比较明显的区别在于：
1. Streamer输出为URL
2. Streamer包含了延时部分

代码

代码如下。

/**
 * 最简单的基于FFmpeg的推流器（推送RTMP）
 * Simplest FFmpeg Streamer (Send RTMP)
 *
 * 雷霄骅 Lei Xiaohua
 * leixiaohua1020@126.com
 * 中国传媒大学/数字电视技术
 * Communication University of China / Digital TV Technology
 * http://blog.csdn.net/leixiaohua1020
 *
 * 本例子实现了推送本地视频至流媒体服务器（以RTMP为例）。
 * 是使用FFmpeg进行流媒体推送最简单的教程。
 *
 * This example stream local media files to streaming media
 * server (Use RTMP as example).
 * It's the simplest FFmpeg streamer.
 *
 */

#include <stdio.h>

#define __STDC_CONSTANT_MACROS

#ifdef _WIN32
//Windows
extern "C"
{
#include "libavformat/avformat.h"
#include "libavutil/mathematics.h"
#include "libavutil/time.h"
};
#else
//Linux...
#ifdef __cplusplus
extern "C"
{
#endif
#include <libavformat/avformat.h>
#include <libavutil/mathematics.h>
#include <libavutil/time.h>
#ifdef __cplusplus
};
#endif
#endif

int main(int argc, char* argv[])
{
    AVOutputFormat *ofmt = NULL;
//输入对应一个AVFormatContext，输出对应一个AVFormatContext
//（Input AVFormatContext and Output AVFormatContext）
    AVFormatContext *ifmt_ctx = NULL, *ofmt_ctx = NULL;
    AVPacket pkt;
const char *in_filename, *out_filename;
int ret, i;
int videoindex=-1;
int frame_index=0;
    int64_t start_time=0;
//in_filename  = "cuc_ieschool.mov";
//in_filename  = "cuc_ieschool.mkv";
//in_filename  = "cuc_ieschool.ts";
//in_filename  = "cuc_ieschool.mp4";
//in_filename  = "cuc_ieschool.h264";
    in_filename  = "cuc_ieschool.flv";//输入URL（Input file URL）
//in_filename  = "shanghai03_p.h264";

    out_filename = "rtmp://localhost/publishlive/livestream";//输出 URL（Output URL）[RTMP]
//out_filename = "rtp://233.233.233.233:6666";//输出 URL（Output URL）[UDP]

    av_register_all();
//Network
    avformat_network_init();
//输入（Input）
if ((ret = avformat_open_input(&ifmt_ctx, in_filename, 0, 0)) < 0) {
        printf( "Could not open input file.");
goto end;
    }
if ((ret = avformat_find_stream_info(ifmt_ctx, 0)) < 0) {
        printf( "Failed to retrieve input stream information");
goto end;
    }

for(i=0; i<ifmt_ctx->nb_streams; i++)
if(ifmt_ctx->streams[i]->codec->codec_type==AVMEDIA_TYPE_VIDEO){
            videoindex=i;
break;
        }

    av_dump_format(ifmt_ctx, 0, in_filename, 0);

//输出（Output）

    avformat_alloc_output_context2(&ofmt_ctx, NULL, "flv", out_filename); //RTMP
//avformat_alloc_output_context2(&ofmt_ctx, NULL, "mpegts", out_filename);//UDP

if (!ofmt_ctx) {
        printf( "Could not create output context\n");
        ret = AVERROR_UNKNOWN;
goto end;
    }
    ofmt = ofmt_ctx->oformat;
for (i = 0; i < ifmt_ctx->nb_streams; i++) {
//根据输入流创建输出流（Create output AVStream according to input AVStream）
        AVStream *in_stream = ifmt_ctx->streams[i];
        AVStream *out_stream = avformat_new_stream(ofmt_ctx, in_stream->codec->codec);
if (!out_stream) {
            printf( "Failed allocating output stream\n");
            ret = AVERROR_UNKNOWN;
goto end;
        }
//复制AVCodecContext的设置（Copy the settings of AVCodecContext）
        ret = avcodec_copy_context(out_stream->codec, in_stream->codec);
if (ret < 0) {
            printf( "Failed to copy context from input to output stream codec context\n");
goto end;
        }
        out_stream->codec->codec_tag = 0;
if (ofmt_ctx->oformat->flags & AVFMT_GLOBALHEADER)
            out_stream->codec->flags |= CODEC_FLAG_GLOBAL_HEADER;
    }
//Dump Format------------------
    av_dump_format(ofmt_ctx, 0, out_filename, 1);
//打开输出URL（Open output URL）
if (!(ofmt->flags & AVFMT_NOFILE)) {
        ret = avio_open(&ofmt_ctx->pb, out_filename, AVIO_FLAG_WRITE);
if (ret < 0) {
            printf( "Could not open output URL '%s'", out_filename);
goto end;
        }
    }
//写文件头（Write file header）
    ret = avformat_write_header(ofmt_ctx, NULL);
if (ret < 0) {
        printf( "Error occurred when opening output URL\n");
goto end;
    }

    start_time=av_gettime();
while (1) {
        AVStream *in_stream, *out_stream;
//获取一个AVPacket（Get an AVPacket）
        ret = av_read_frame(ifmt_ctx, &pkt);
if (ret < 0)
break;
//FIX：No PTS (Example: Raw H.264)
//Simple Write PTS
if(pkt.pts==AV_NOPTS_VALUE){
//Write PTS
            AVRational time_base1=ifmt_ctx->streams[videoindex]->time_base;
//Duration between 2 frames (us)
            int64_t calc_duration=(double)AV_TIME_BASE/av_q2d(ifmt_ctx->streams[videoindex]->r_frame_rate);
//Parameters
            pkt.pts=(double)(frame_index*calc_duration)/(double)(av_q2d(time_base1)*AV_TIME_BASE);
            pkt.dts=pkt.pts;
            pkt.duration=(double)calc_duration/(double)(av_q2d(time_base1)*AV_TIME_BASE);
        }
//Important:Delay
if(pkt.stream_index==videoindex){
            AVRational time_base=ifmt_ctx->streams[videoindex]->time_base;
            AVRational time_base_q={1,AV_TIME_BASE};
            int64_t pts_time = av_rescale_q(pkt.dts, time_base, time_base_q);
            int64_t now_time = av_gettime() - start_time;
if (pts_time > now_time)
                av_usleep(pts_time - now_time);

        }

        in_stream  = ifmt_ctx->streams[pkt.stream_index];
        out_stream = ofmt_ctx->streams[pkt.stream_index];
/* copy packet */
//转换PTS/DTS（Convert PTS/DTS）
        pkt.pts = av_rescale_q_rnd(pkt.pts, in_stream->time_base, out_stream->time_base, (AVRounding)(AV_ROUND_NEAR_INF|AV_ROUND_PASS_MINMAX));
        pkt.dts = av_rescale_q_rnd(pkt.dts, in_stream->time_base, out_stream->time_base, (AVRounding)(AV_ROUND_NEAR_INF|AV_ROUND_PASS_MINMAX));
        pkt.duration = av_rescale_q(pkt.duration, in_stream->time_base, out_stream->time_base);
        pkt.pos = -1;
//Print to Screen
if(pkt.stream_index==videoindex){
            printf("Send %8d video frames to output URL\n",frame_index);
            frame_index++;
        }
//ret = av_write_frame(ofmt_ctx, &pkt);
        ret = av_interleaved_write_frame(ofmt_ctx, &pkt);

if (ret < 0) {
            printf( "Error muxing packet\n");
break;
        }

        av_free_packet(&pkt);

    }
//写文件尾（Write file trailer）
    av_write_trailer(ofmt_ctx);
end:
    avformat_close_input(&ifmt_ctx);
/* close output */
if (ofmt_ctx && !(ofmt->flags & AVFMT_NOFILE))
        avio_close(ofmt_ctx->pb);
    avformat_free_context(ofmt_ctx);
if (ret < 0 && ret != AVERROR_EOF) {
        printf( "Error occurred.\n");
return -1;
    }
return 0;
}

结果

程序开始运行后。截图如下所示。

可以通过网页播放器播放推送的直播流。

例如下图所示，使用Flash Media Server 的Samples文件夹下的videoPlayer播放直播流的截图如下图所示。（直播地址：rtmp://localhost/publishlive/livestream）

此外，也可以通过FFplay这样的客户端播放直播流。

更新-1.1 (2015.2.13)=========================================

这次考虑到了跨平台的要求，调整了源代码。经过这次调整之后，源代码可以在以下平台编译通过：

VC++：打开sln文件即可编译，无需配置。

cl.exe：打开compile_cl.bat即可命令行下使用cl.exe进行编译，注意可能需要按照VC的安装路径调整脚本里面的参数。编译命令如下。

::VS2010 Environment
call "D:\Program Files\Microsoft Visual Studio 10.0\VC\vcvarsall.bat"
::include
@set INCLUDE=include;%INCLUDE%;
::lib
@set LIB=lib;%LIB%;
::compile and link
cl simplest_ffmpeg_streamer.cpp /link avcodec.lib avformat.lib avutil.lib ^
avdevice.lib avfilter.lib postproc.lib swresample.lib swscale.lib /OPT:NOREF

MinGW：MinGW命令行下运行compile_mingw.sh即可使用MinGW的g++进行编译。编译命令如下。

g++ simplest_ffmpeg_streamer.cpp -g -o simplest_ffmpeg_streamer.exe \
-I /usr/local/include -L /usr/local/lib -lavformat -lavcodec -lavutil

GCC：Linux或者MacOS命令行下运行compile_gcc.sh即可使用GCC进行编译。编译命令如下。

gcc simplest_ffmpeg_streamer.cpp -g -o simplest_ffmpeg_streamer.out \
-I /usr/local/include -L /usr/local/lib -lavformat -lavcodec -lavutil

PS：相关的编译命令已经保存到了工程文件夹中

最简单的基于librtmp的示例：接收（RTMP保存为FLV）

本文记录一个基于libRTMP的接收流媒体的程序：Simplest libRTMP Receive。该程序可以将RTMP流保存成本地FLV文件。实际上本文记录的程序就是一个“精简”过的RTMPDump。RTMPDump功能比较多，因而其代码比较复杂导致很多初学者不知从何下手。而本文记录的这个程序只保留了RTMPDump中最核心的函数，更加方便新手入门学习 libRTMP。

流程图

使用librtmp接收RTMP流的函数执行流程图如下图所示。

流程图中关键函数的作用如下所列：
InitSockets()：初始化Socket
RTMP_Alloc()：为结构体“RTMP”分配内存。
RTMP_Init()：初始化结构体“RTMP”中的成员变量。
RTMP_SetupURL()：设置输入的RTMP连接的URL。
RTMP_Connect()：建立RTMP连接，创建一个RTMP协议规范中的NetConnection。
RTMP_ConnectStream()：创建一个RTMP协议规范中的NetStream。
RTMP_Read()：从服务器读取数据。
RTMP_Close()：关闭RTMP连接。
RTMP_Free()：释放结构体“RTMP”。
CleanupSockets()：关闭Socket。
其中NetStream和NetConnection是RTMP协议规范中的两个逻辑结构。NetStream建立在NetConnection之上。一个NetConnection可以包含多个NetStream。它们之间的关系如下图所示。

源代码

/**
 * Simplest Librtmp Receive
 *
 * 雷霄骅，张晖
 * leixiaohua1020@126.com
 * zhanghuicuc@gmail.com
 * 中国传媒大学/数字电视技术
 * Communication University of China / Digital TV Technology
 * http://blog.csdn.net/leixiaohua1020
 *
 * 本程序用于接收RTMP流媒体并在本地保存成FLV格式的文件。
 * This program can receive rtmp live stream and save it as local flv file.
 */
#include <stdio.h>
#include "librtmp/rtmp_sys.h"
#include "librtmp/log.h"

int InitSockets()
{
WORD version;
    WSADATA wsaData;
    version = MAKEWORD(1, 1);
return (WSAStartup(version, &wsaData) == 0);
}

void CleanupSockets()
{
    WSACleanup();
}

int main(int argc, char* argv[])
{
    InitSockets();

double duration=-1;
int nRead;
//is live stream ?
bool bLiveStream=true;


int bufsize=1024*1024*10;
char *buf=(char*)malloc(bufsize);
    memset(buf,0,bufsize);
long countbufsize=0;

FILE *fp=fopen("receive.flv","wb");
if (!fp){
        RTMP_LogPrintf("Open File Error.\n");
        CleanupSockets();
return -1;
    }

/* set log level */
//RTMP_LogLevel loglvl=RTMP_LOGDEBUG;
//RTMP_LogSetLevel(loglvl);

    RTMP *rtmp=RTMP_Alloc();
    RTMP_Init(rtmp);
//set connection timeout,default 30s
    rtmp->Link.timeout=10;
// HKS's live URL
if(!RTMP_SetupURL(rtmp,"rtmp://live.hkstv.hk.lxdns.com/live/hks"))
    {
        RTMP_Log(RTMP_LOGERROR,"SetupURL Err\n");
        RTMP_Free(rtmp);
        CleanupSockets();
return -1;
    }
if (bLiveStream){
        rtmp->Link.lFlags|=RTMP_LF_LIVE;
    }

//1hour
    RTMP_SetBufferMS(rtmp, 3600*1000);

if(!RTMP_Connect(rtmp,NULL)){
        RTMP_Log(RTMP_LOGERROR,"Connect Err\n");
        RTMP_Free(rtmp);
        CleanupSockets();
return -1;
    }

if(!RTMP_ConnectStream(rtmp,0)){
        RTMP_Log(RTMP_LOGERROR,"ConnectStream Err\n");
        RTMP_Close(rtmp);
        RTMP_Free(rtmp);
        CleanupSockets();
return -1;
    }

while(nRead=RTMP_Read(rtmp,buf,bufsize)){
        fwrite(buf,1,nRead,fp);

        countbufsize+=nRead;
        RTMP_LogPrintf("Receive: %5dByte, Total: %5.2fkB\n",nRead,countbufsize*1.0/1024);
    }

if(fp)
        fclose(fp);

if(buf){
        free(buf);
    }

if(rtmp){
        RTMP_Close(rtmp);
        RTMP_Free(rtmp);
        CleanupSockets();
        rtmp=NULL;
    }
return 0;
}

运行结果

程序运行后，会将URL为“rtmp://live.hkstv.hk.lxdns.com/live/hks”的直播流（实际上是香港卫视）在本地保存为“receive.flv”。保存后的文件使用播放器就可以观看。

最简单的基于librtmp的示例：发布（FLV通过RTMP发布）

本文记录一个基于libRTMP的发布流媒体的程序：Simplest libRTMP Send FLV。该程序可以将本地FLV文件发布到RTMP流媒体服务器。是最简单的基于libRTMP的流媒体发布示例。

流程图

使用librtmp发布RTMP流的可以使用两种API：RTMP_SendPacket()和RTMP_Write()。使用 RTMP_SendPacket()发布流的时候的函数执行流程图如下图所示。使用RTMP_Write()发布流的时候的函数执行流程图相差不大。

流程图中关键函数的作用如下所列：

InitSockets()：初始化Socket
RTMP_Alloc()：为结构体“RTMP”分配内存。
RTMP_Init()：初始化结构体“RTMP”中的成员变量。
RTMP_SetupURL()：设置输入的RTMP连接的URL。
RTMP_EnableWrite()：发布流的时候必须要使用。如果不使用则代表接收流。
RTMP_Connect()：建立RTMP连接，创建一个RTMP协议规范中的NetConnection。
RTMP_ConnectStream()：创建一个RTMP协议规范中的NetStream。
Delay：发布流过程中的延时，保证按正常播放速度发送数据。
RTMP_SendPacket()：发送一个RTMP数据RTMPPacket。
RTMP_Close()：关闭RTMP连接。
RTMP_Free()：释放结构体“RTMP”。
CleanupSockets()：关闭Socket。

源代码

源代码中包含了使用两种API函数RTMP_SendPacket()和RTMP_Write()发布流媒体的源代码，如下所示。

/**
 * Simplest Librtmp Send FLV
 *
 * 雷霄骅，张晖
 * leixiaohua1020@126.com
 * zhanghuicuc@gmail.com
 * 中国传媒大学/数字电视技术
 * Communication University of China / Digital TV Technology
 * http://blog.csdn.net/leixiaohua1020
 *
 * 本程序用于将FLV格式的视音频文件使用RTMP推送至RTMP流媒体服务器。
 * This program can send local flv file to net server as a rtmp live stream.
 */

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <stdint.h>
#ifndef WIN32
#include <unistd.h>
#endif


#include "librtmp/rtmp_sys.h"
#include "librtmp/log.h"

#define HTON16(x)  ((x>>8&0xff)|(x<<8&0xff00))
#define HTON24(x)  ((x>>16&0xff)|(x<<16&0xff0000)|(x&0xff00))
#define HTON32(x)  ((x>>24&0xff)|(x>>8&0xff00)|\
         (x<<8&0xff0000)|(x<<24&0xff000000))
#define HTONTIME(x) ((x>>16&0xff)|(x<<16&0xff0000)|(x&0xff00)|(x&0xff000000))

/*read 1 byte*/
int ReadU8(uint32_t *u8,FILE*fp){
if(fread(u8,1,1,fp)!=1)
return 0;
return 1;
}
/*read 2 byte*/
int ReadU16(uint32_t *u16,FILE*fp){
if(fread(u16,2,1,fp)!=1)
return 0;
         *u16=HTON16(*u16);
return 1;
}
/*read 3 byte*/
int ReadU24(uint32_t *u24,FILE*fp){
if(fread(u24,3,1,fp)!=1)
return 0;
         *u24=HTON24(*u24);
return 1;
}
/*read 4 byte*/
int ReadU32(uint32_t *u32,FILE*fp){
if(fread(u32,4,1,fp)!=1)
return 0;
         *u32=HTON32(*u32);
return 1;
}
/*read 1 byte,and loopback 1 byte at once*/
int PeekU8(uint32_t *u8,FILE*fp){
if(fread(u8,1,1,fp)!=1)
return 0;
         fseek(fp,-1,SEEK_CUR);
return 1;
}
/*read 4 byte and convert to time format*/
int ReadTime(uint32_t *utime,FILE*fp){
if(fread(utime,4,1,fp)!=1)
return 0;
         *utime=HTONTIME(*utime);
return 1;
}

int InitSockets()
{
WORD version;
         WSADATA wsaData;
         version=MAKEWORD(2,2);
return (WSAStartup(version, &wsaData) == 0);
}

void CleanupSockets()
{
         WSACleanup();
}

//Publish using RTMP_SendPacket()
int publish_using_packet(){
         RTMP *rtmp=NULL;
         RTMPPacket *packet=NULL;
         uint32_t start_time=0;
         uint32_t now_time=0;
//the timestamp of the previous frame
long pre_frame_time=0;
long lasttime=0;
int bNextIsKey=1;
         uint32_t preTagsize=0;

//packet attributes
         uint32_t type=0;
         uint32_t datalength=0;
         uint32_t timestamp=0;
         uint32_t streamid=0;

FILE*fp=NULL;
         fp=fopen("cuc_ieschool.flv","rb");
if (!fp){
                   RTMP_LogPrintf("Open File Error.\n");
                   CleanupSockets();
return -1;
         }

/* set log level */
//RTMP_LogLevel loglvl=RTMP_LOGDEBUG;
//RTMP_LogSetLevel(loglvl);

if (!InitSockets()){
                   RTMP_LogPrintf("Init Socket Err\n");
return -1;
         }

         rtmp=RTMP_Alloc();
         RTMP_Init(rtmp);
//set connection timeout,default 30s
         rtmp->Link.timeout=5;
if(!RTMP_SetupURL(rtmp,"rtmp://localhost/publishlive/livestream"))
         {
                   RTMP_Log(RTMP_LOGERROR,"SetupURL Err\n");
                   RTMP_Free(rtmp);
                   CleanupSockets();
return -1;
         }

//if unable,the AMF command would be 'play' instead of 'publish'
         RTMP_EnableWrite(rtmp);

if (!RTMP_Connect(rtmp,NULL)){
                   RTMP_Log(RTMP_LOGERROR,"Connect Err\n");
                   RTMP_Free(rtmp);
                   CleanupSockets();
return -1;
         }

if (!RTMP_ConnectStream(rtmp,0)){
                   RTMP_Log(RTMP_LOGERROR,"ConnectStream Err\n");
                   RTMP_Close(rtmp);
                   RTMP_Free(rtmp);
                   CleanupSockets();
return -1;
         }

         packet=(RTMPPacket*)malloc(sizeof(RTMPPacket));
         RTMPPacket_Alloc(packet,1024*64);
         RTMPPacket_Reset(packet);

         packet->m_hasAbsTimestamp = 0;
         packet->m_nChannel = 0x04;
         packet->m_nInfoField2 = rtmp->m_stream_id;

         RTMP_LogPrintf("Start to send data ...\n");

//jump over FLV Header
         fseek(fp,9,SEEK_SET);
//jump over previousTagSizen
         fseek(fp,4,SEEK_CUR);
         start_time=RTMP_GetTime();
while(1)
         {
if((((now_time=RTMP_GetTime())-start_time)
                              <(pre_frame_time)) && bNextIsKey){
//wait for 1 sec if the send process is too fast
//this mechanism is not very good,need some improvement
if(pre_frame_time>lasttime){
                                     RTMP_LogPrintf("TimeStamp:%8lu ms\n",pre_frame_time);
                                     lasttime=pre_frame_time;
                            }
                            Sleep(1000);
continue;
                   }

//not quite the same as FLV spec
if(!ReadU8(&type,fp))
break;
if(!ReadU24(&datalength,fp))
break;
if(!ReadTime(×tamp,fp))
break;
if(!ReadU24(&streamid,fp))
break;

if (type!=0x08&&type!=0x09){
//jump over non_audio and non_video frame，
//jump over next previousTagSizen at the same time
                            fseek(fp,datalength+4,SEEK_CUR);
continue;
                   }

if(fread(packet->m_body,1,datalength,fp)!=datalength)
break;

                   packet->m_headerType = RTMP_PACKET_SIZE_LARGE;
                   packet->m_nTimeStamp = timestamp;
                   packet->m_packetType = type;
                   packet->m_nBodySize  = datalength;
                   pre_frame_time=timestamp;

if (!RTMP_IsConnected(rtmp)){
                            RTMP_Log(RTMP_LOGERROR,"rtmp is not connect\n");
break;
                   }
if (!RTMP_SendPacket(rtmp,packet,0)){
                            RTMP_Log(RTMP_LOGERROR,"Send Error\n");
break;
                   }

if(!ReadU32(&preTagsize,fp))
break;

if(!PeekU8(&type,fp))
break;
if(type==0x09){
if(fseek(fp,11,SEEK_CUR)!=0)
break;
if(!PeekU8(&type,fp)){
break;
                            }
if(type==0x17)
                                     bNextIsKey=1;
else
                                     bNextIsKey=0;

                            fseek(fp,-11,SEEK_CUR);
                   }
         }

         RTMP_LogPrintf("\nSend Data Over\n");

if(fp)
                   fclose(fp);

if (rtmp!=NULL){
                   RTMP_Close(rtmp);
                   RTMP_Free(rtmp);
                   rtmp=NULL;
         }
if (packet!=NULL){
                   RTMPPacket_Free(packet);
                   free(packet);
                   packet=NULL;
         }

         CleanupSockets();
return 0;
}

//Publish using RTMP_Write()
int publish_using_write(){
         uint32_t start_time=0;
         uint32_t now_time=0;
         uint32_t pre_frame_time=0;
         uint32_t lasttime=0;
int bNextIsKey=0;
char* pFileBuf=NULL;

//read from tag header
         uint32_t type=0;
         uint32_t datalength=0;
         uint32_t timestamp=0;

         RTMP *rtmp=NULL;

FILE*fp=NULL;
         fp=fopen("cuc_ieschool.flv","rb");
if (!fp){
                   RTMP_LogPrintf("Open File Error.\n");
                   CleanupSockets();
return -1;
         }

/* set log level */
//RTMP_LogLevel loglvl=RTMP_LOGDEBUG;
//RTMP_LogSetLevel(loglvl);

if (!InitSockets()){
                  RTMP_LogPrintf("Init Socket Err\n");
return -1;
         }

         rtmp=RTMP_Alloc();
         RTMP_Init(rtmp);
//set connection timeout,default 30s
         rtmp->Link.timeout=5;
if(!RTMP_SetupURL(rtmp,"rtmp://localhost/publishlive/livestream"))
         {
                   RTMP_Log(RTMP_LOGERROR,"SetupURL Err\n");
                   RTMP_Free(rtmp);
                   CleanupSockets();
return -1;
         }

         RTMP_EnableWrite(rtmp);
//1hour
         RTMP_SetBufferMS(rtmp, 3600*1000);
if (!RTMP_Connect(rtmp,NULL)){
                   RTMP_Log(RTMP_LOGERROR,"Connect Err\n");
                   RTMP_Free(rtmp);
                   CleanupSockets();
return -1;
         }

if (!RTMP_ConnectStream(rtmp,0)){
                   RTMP_Log(RTMP_LOGERROR,"ConnectStream Err\n");
                   RTMP_Close(rtmp);
                   RTMP_Free(rtmp);
                   CleanupSockets();
return -1;
         }

         printf("Start to send data ...\n");

//jump over FLV Header
         fseek(fp,9,SEEK_SET);
//jump over previousTagSizen
         fseek(fp,4,SEEK_CUR);
         start_time=RTMP_GetTime();
while(1)
         {
if((((now_time=RTMP_GetTime())-start_time)
                              <(pre_frame_time)) && bNextIsKey){
//wait for 1 sec if the send process is too fast
//this mechanism is not very good,need some improvement
if(pre_frame_time>lasttime){
                                     RTMP_LogPrintf("TimeStamp:%8lu ms\n",pre_frame_time);
                                     lasttime=pre_frame_time;
                            }
                            Sleep(1000);
continue;
                   }

//jump over type
                   fseek(fp,1,SEEK_CUR);
if(!ReadU24(&datalength,fp))
break;
if(!ReadTime(×tamp,fp))
break;
//jump back
                   fseek(fp,-8,SEEK_CUR);

                   pFileBuf=(char*)malloc(11+datalength+4);
                   memset(pFileBuf,0,11+datalength+4);
if(fread(pFileBuf,1,11+datalength+4,fp)!=(11+datalength+4))
break;

                   pre_frame_time=timestamp;

if (!RTMP_IsConnected(rtmp)){
                            RTMP_Log(RTMP_LOGERROR,"rtmp is not connect\n");
break;
                   }
if (!RTMP_Write(rtmp,pFileBuf,11+datalength+4)){
                            RTMP_Log(RTMP_LOGERROR,"Rtmp Write Error\n");
break;
                   }

                   free(pFileBuf);
                   pFileBuf=NULL;

if(!PeekU8(&type,fp))
break;
if(type==0x09){
if(fseek(fp,11,SEEK_CUR)!=0)
break;
if(!PeekU8(&type,fp)){
break;
                            }
if(type==0x17)
                                     bNextIsKey=1;
else
                                     bNextIsKey=0;
                            fseek(fp,-11,SEEK_CUR);
                   }
         }

         RTMP_LogPrintf("\nSend Data Over\n");

if(fp)
                   fclose(fp);

if (rtmp!=NULL){
                   RTMP_Close(rtmp);
                   RTMP_Free(rtmp);
                   rtmp=NULL;
         }

if(pFileBuf){
                   free(pFileBuf);
                   pFileBuf=NULL;
         }

         CleanupSockets();
return 0;
}

int main(int argc, char* argv[]){
//2 Methods:
         publish_using_packet();
//publish_using_write();
return 0;
}

运行结果

程序运行后，会将“cuc_ieschool.flv”文件以直播流的形式发布到“rtmp://localhost/publishlive/livestream”的URL。修改文件名称和RTMP的URL可以实现将任意flv文件发布到任意RTMP的URL。

最简单的基于librtmp的示例：发布H.264（H.264通过RTMP发布）

本文记录一个基于libRTMP的发布H.264码流的程序。该程序可以将H.264数据发布到RTMP流媒体服务器。目前这个例子还不是很稳定，下一步还有待修改。

本程序使用回调函数作为输入，通过自定义的回调函数，可以发送本地的文件或者内存中的数据。

函数调用结构图

本程序的函数调用结构图如下所示。

整个程序包含3个接口函数：
RTMP264_Connect()：建立RTMP连接。
RTMP264_Send()：发送数据。
RTMP264_Close()：关闭RTMP连接。
按照顺序调用上述3个接口函数就可以完成H.264码流的发送。
结构图中关键函数的作用如下所列。
RTMP264_Connect()中包含以下函数：

InitSockets()：初始化Socket
RTMP_Alloc()：为结构体“RTMP”分配内存。
RTMP_Init()：初始化结构体“RTMP”中的成员变量。
RTMP_SetupURL()：设置输入的RTMP连接的URL。
RTMP_EnableWrite()：发布流的时候必须要使用。如果不使用则代表接收流。
RTMP_Connect()：建立RTMP连接，创建一个RTMP协议规范中的NetConnection。
RTMP_ConnectStream()：创建一个RTMP协议规范中的NetStream。

RTMP264_Send()中包含以下函数：

ReadFirstNaluFromBuf()：从内存中读取出第一个NAL单元。
ReadOneNaluFromBuf()：从内存中读取出一个NAL单元。
h264_decode_sps()：解码SPS，获取视频的宽，高，帧率信息。
SendH264Packet()：发送一个NAL单元。

SendH264Packet()中包含以下函数：

SendVideoSpsPps()：如果是关键帧，则在发送该帧之前先发送SPS和PPS。
SendPacket()：组装一个RTMPPacket，调用RTMP_SendPacket()发送出去。
RTMP_SendPacket()：发送一个RTMP数据RTMPPacket。

RTMP264_Close()中包含以下函数：

RTMP_Close()：关闭RTMP连接。
RTMP_Free()：释放结构体“RTMP”。
CleanupSockets()：关闭Socket。

源代码

程序提供的3个接口函数的使用方法如下。可以看出接口比较简单。

/**
 * Simplest Librtmp Send 264
 *
 * 雷霄骅，张晖
 * leixiaohua1020@126.com
 * zhanghuicuc@gmail.com
 * 中国传媒大学/数字电视技术
 * Communication University of China / Digital TV Technology
 * http://blog.csdn.net/leixiaohua1020
 *
 * 本程序用于将内存中的H.264数据推送至RTMP流媒体服务器。
 * This program can send local h264 stream to net server as rtmp live stream.
 */

#include <stdio.h>
#include "librtmp_send264.h"



FILE *fp_send1;

//读文件的回调函数
//we use this callback function to read data from buffer
int read_buffer1(unsigned char *buf, int buf_size ){
if(!feof(fp_send1)){
int true_size=fread(buf,1,buf_size,fp_send1);
return true_size;
    }else{
return -1;
    }
}

int main(int argc, char* argv[])
{
    fp_send1 = fopen("cuc_ieschool.h264", "rb");

//初始化并连接到服务器
    RTMP264_Connect("rtmp://localhost/publishlive/livestream");

//发送
    RTMP264_Send(read_buffer1);

//断开连接并释放相关资源
    RTMP264_Close();

return 0;
}

接口函数内部的代码比较多，不再详细记录。
