汇川PLC移位循环

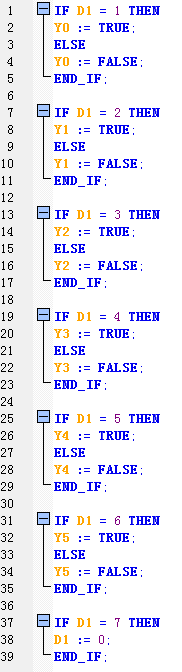

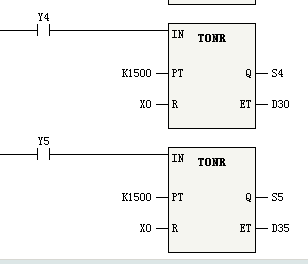

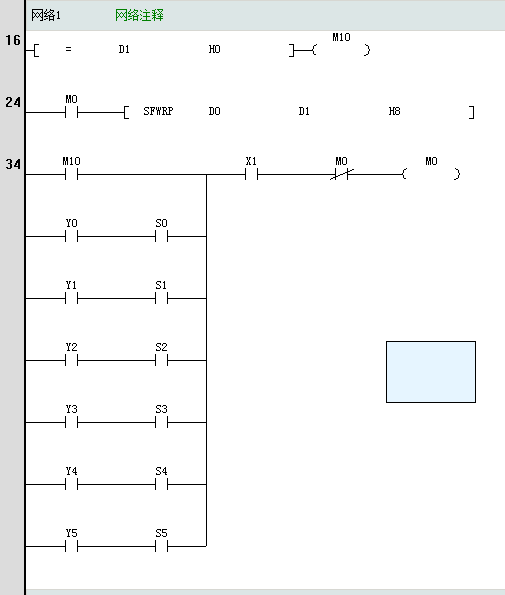

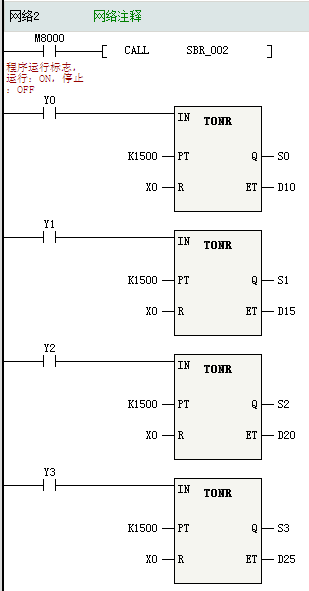

采用ST语言的简单语法和梯形图



SFWR 先进先出的数据写入指令

指令描述

当驱动条件成立时，在长度为n的数据寄存器中向以D+1开始的数据寄存器中写入S中所存储的当前值，每写入一个数据到数据库中，指针D就自动加1

名称	功能	位数(bits)	是否脉冲型	指令格式	操作数	步数	适用机型
							H1U	H2U	H3U
SFWR	先进先出的数据写入	16	否	SFWR  S  D  n	有	7	支持	支持	支持
SFWRP	先进先出的数据写入	16	是	SFWRP  S  D  n	有	7	支持	支持	支持



指令格式参数说明
名称	定义	范围
S	数据源	要写入的数据或数据存储字元件地址
D	数据区首址	数据区数据存储字元件首址
n	数据区长度	数据区长度，包含指针

操作数

H3U机型

操作数

位软元件

字软元件

系统·用户

系统·用户

位数指定

变址

常数

实数

S

X

Y

M

T

C

S

SM

D

R

T

C

SD

KnX

KnY

KnM

KnS

KnSM

V，Z

修饰

K

H

E

D

X

Y

M

T

C

S

SM

D

R

T

C

SD

KnX

KnY

KnM

KnS

KnSM

V，Z

修饰

K

H

E

n

X

Y

M

T

C

S

SM

D

R

T

C

SD

KnX

KnY

KnM

KnS

KnSM

V，Z

修饰

K

H

E



H1U/H2U机型

操作数

位软元件

字软元件

系统·用户

系统·用户

位数指定

变址

常数

实数

S

X

Y

M

T

C

S

D

T

C

KnX

KnY

KnM

KnS

V

Z

K

H

E

D

X

Y

M

T

C

S

D

T

C

KnX

KnY

KnM

KnS

V

Z

K

H

E

n

X

Y

M

T

C

S

D

T

C

KnX

KnY

KnM

KnS

V

Z

K

H

E



【注】带颜色底纹软元件，表示可支持。



功能和指令说明

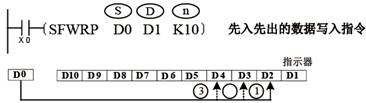

将S的值写入由D地址起始，个数为n的“先进先出”队列中，以第一个编号装置作为指针，当指令执行时，指针内容值先加1，之后S所指定的装置其内容值会写入先入先出D数据串列中由指针所指定的位置。

本指令一般使用脉冲执行型指令。



应用范例

当X0＝1时，D0的内容被存入D2，D1的内容变为1。当X0再次从OFF→ON时，D0的内容被存入D3，D1的内容变为2，以此类推。若D1的内容超过n-1，则指令不处理，而进位标志M8022会置1。
