华为OLT_EA5800x2配置命令

POL（Passive Optical LAN）无源光纤局域网

OLT（Optical Line Terminal）光线路终端

ONU（Optical Network Unit）光网络单元

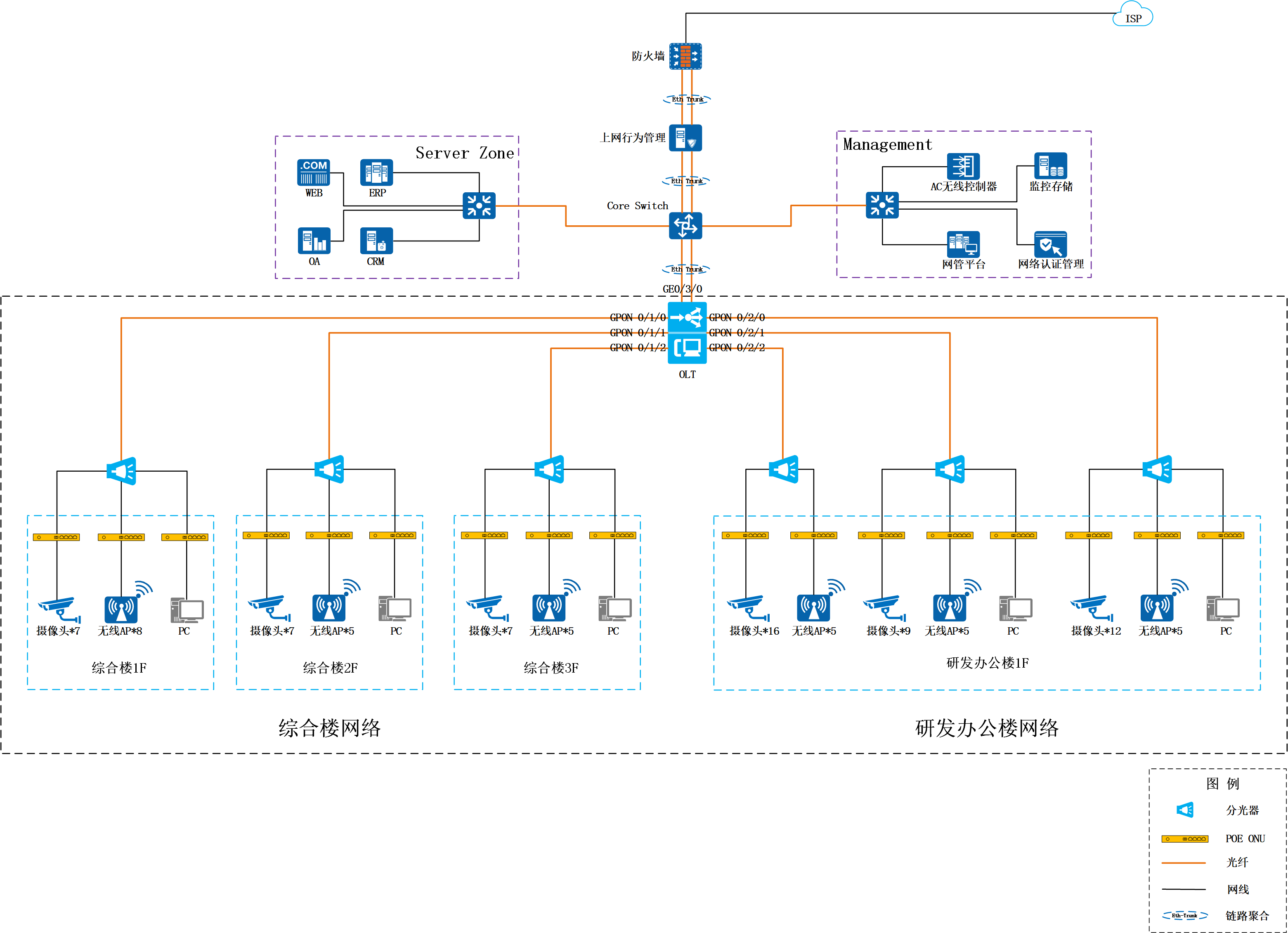

网络拓扑图：

需求：某企业使用POL技术构建企业内部局域网，用于企业内部办公网络使用，OLT设备的配置如下



#####OLT基础操作命令
huawei>        #用户视图，可操作指令有限
huawei>enable        #系统视图，只能查询配置，不能修改配置
huawei#config        #全局视图，可以配置设备
erase flash data active        #擦除设备配置文件，恢复至出厂配置
reboot system        #恢复出厂配置需要重启设备
sysname XA.OLT        #设备重命名为XA.OLT
time 2025-08-05 13:46:00        #修改系统时间
display time        #查看系统时间
idle-timeout 10        #配置超时时间自动登出
switch language-mode        #切换语言
terminal user name        #添加用户


#####OLT开局配置，确认板卡状态
display board 0        #查看0框板卡状态,状态为Auto_find的板块需要手动进行确认，没有确认的板卡无法使用
board confirm 0/2        #确认0框2槽位板卡，对于自动发现的单板，需要确认后，单板才能使用


#####创建VLAN
vlan 10,20,188 smart        #批量增加vlan，类型为smart，smart类型表示在同一vlan下的不同ONU之间网络是互相隔离
vlan desc 10 description XA.office01        #添加VLAN描述信息
vlan desc 20 description XA.IT_Dep
vlan desc 188 description XA.AGG
port vlan 10,20,188 0/3 0        #将vlan10的流量透传至上行接口，0/3 0表示0框3槽位，0表示3槽位的0号接口
display vlan all        #查看VLAN信息
display port vlan 0/3/0        #查看上行口放行的VLAN
display current-configuration section vlan-config        #通过全局配置使用section过滤功能来显示特定关键字


#####配置smart vlan内网络互通
vlan service-profile profile-id 55 profile-name "vlan_interflow"        #创建VLAN互通服务模版，编号为55
user-bridging enable        #开启VLAN内网络互通
commit        #提交配置
quit
vlan bind service-profile 10,20,188 profile-id 55        #VLAN10,20,188绑定VLAN互通模版编号55，全局模式下配置


#####配置静态路由
interface vlanif 188        #进入到三层VLANIF接口
ip add 172.16.2.188 255.255.255.0        #配置三层IP地址
quit
ip route-static 0.0.0.0 0.0.0.0 172.16.2.1        #配置缺省路由


#####配置LACP链路聚合
link-aggregation 0/3 0 egress-ingress workmode lacp-static        #在OLT上配置基于LACP的聚合组，并加入上联口0/3/0
link-aggregation add-member 0/3/0 0/4 0        #聚合组中加入另一个上联口0/4/0
display link-aggregation 0/3/0        #查看聚合组状态
display link-aggregation status 0/3/0        #查看链路聚合详细状态


#####配置SNMP协议参数
snmp-agent community read xa@029029        #配置SNMP只读团体名为xa@029029
snmp-agent community write xa@029029        #配置SNMP写团体名为xa@029029
snmp-agent sys-info contact zhang TEL:135xxxxxxxx        #配置SNMP联系人信息
snmp-agent sys-info location XA.xsy_23F        #配置设备描述存放地址
snmp-agent sys-info version all        #配置SNMP版本信息


#####开启ONU自动发现功能
interface gpon 0/2        #进入GPON板卡,0框2槽位板卡
port 0 ont-auto-find enable        #开启0框2槽位板卡的0端口ont自动发现功能，这里指的是业务板卡的编号
port 1 ont-auto-find enable        #开启0框2槽位板卡的1端口ont自动发现功能，这里指的是业务板卡的编号
port 2 ont-auto-find enable        #开启0框2槽位板卡的2端口ont自动发现功能，这里指的是业务板卡的编号
quit
display ont autofind all        #查看自动发现的ont设备，已注册成功的ont设备不会体现，全局模式下输入
display ont info 0 2    #查看0框2槽位板卡自动发现的ont设备
interface gpon 0/2        #进入GPON板卡,0框2槽位
display port info 0        #查看接口是否使能自动发现功能


#####OLT无源光网络介绍
OLT上行采用时分复用（ONU时隙由OLT系统动态分配，不需我们配置），防止所有onu同时发送数据导致错误，通过DBA模版实现
OLT下行是广播发送，ONU通过GEM Port ID编号来识别数据是否发给自己，是自己则接收，不是则丢弃
DBA中type字段分为5种类型，各类型的特性如下：
各类型优先级：type1>type2>type3>type4
type1----->固定带宽，即使不用也不释放，会一直占用
type2----->保证带宽，空闲时会释放出来给其他人用
type3----->须同时设定保证带宽和最大带宽
type4----->仅设定一个最大带宽
type5----->是type1-4的结合，需设定固定带宽、保证带宽和最大带宽，一般很少用


#####DBA模版
dba-profile add profile-id 58 profile-name "xsy" type 3 assure 102400 max 512000        #增加一个DBA模版，编号为58（系统默认自带0-9共10个模版），DBA名称为xsy（可选项），类型为type3，保证带宽为102400Kbps（即100Mbps），最大宽带为500Mbps
display dba-profile all        #查看所有dba模版
display dba-profile profile-id 58        #查看DBA编号为55模板


#####ONU业务模版
ont-srvprofile gpon profile-id 5 profile-name "Office01"        #创建ont服务模版，编号为5，模版名称Office01（可选项）
ont-port pots adaptive 32 eth adaptive 8        #配置ont的以太网接口自适应功能，最大为32个以太网接口
port vlan eth 1 transparent        #透传VLAN Tag，1为ONU的上联口编号
commit
quit
display ont-srvprofile gpon all        #查看所有的业务模版
display ont-srvprofile gpon profile-id 5        #查看profile-id 5模版


#####ONU线路模版
GPON业务流量封装格式：|gtc帧头|tcont 2|gem 1|vlan 10|data|
ont-lineprofile gpon profile-id 3 profile-name "IT_ONU"        #创建线路模版，编号为3（不要用0，系统默认有0），编号名称IT_ONU（可选项）
tcont 2 dba-profile-id 58        #新建一个tcont2，绑定DBA模板编号55
gem add 1 eth tcont 2        #新建一个GEM Port1，并绑定到tcont2
gem mapping 1 0 vlan 10        #gem1的0号索引映射到VLAN10，一个gem可以映射8个VLAN，分别以gem索引号0-7标识
gem mapping 1 1 vlan 20        #gem1的1号索引映射到VLAN20
gem mapping 1 2 vlan 188    #gem1的2号索引映射到VLAN188
commit
quit
display ont-lineprofile gpon all        #查看所有线路模板
display ont-lineprofile gpon profile-id 3        #查看线路模板编号3
display ont-lineprofile gpon current        #查看线路模版


#####ONU注册
interface gpon 0/2        #先进入到ONU所在的GPON板卡槽位
port 0 ont-auto-find enable        #开启0框2槽位板卡的0号端口ont自动发现功能
display ont autofind all        #查看自动发现的ont设备信息，记下ont的序列号，已注册的ont设备不会显示
ont add 0 1 sn-auth onu序列号 omci ont-lineprofile-id 3 ont-srvprofile-id 5 ont-type 2.5g/1.25g desc "XA_ITDep_ONU"        #add 0 1中0表示GPON接口编号，1表示手动分配的ONU编号（这里需要保证编号在当前接口下唯一），通过SN序列号注册上线，绑定线路模板编号3，绑定业务模板编号5，ont-type 2.5g/1.25g 下行2.5g，上行1.25g
ont add 0 2 sn-auth onu序列号 omci ont-lineprofile-id 3 ont-srvprofile-id 5 ont-type 2.5g/1.25g desc "XA_Office_ONU"
ont port native-vlan 0 1 eth 1 vlan 10 priority 0        #ONU对收到的上行报文设置本征VLAN10，ative-vlan 0 1表示（第一个0表示gpon0/2/0，第二个1表示ONU的编号），eth 1表示ONU的上联口
ont delete 0 6       #删除已经注册成功的ONU，0表示当前板卡下的0号端口，6表示已经注册成功的ont编号
display current-configuration        #查看0框2槽位下ont信息
display ont info 0         #查看0框2槽位0号接口下所有ont信息
quit
display ont info 0 1 1 all        #查看0框1槽位1接口下的所有ont设备信息，在全局模式下查看
###上面查看的ont设备信息状态，以下四个字段必须完全匹配才能正常使用
control flag======active
run state   ======online
config state======normal
match state ======match


#####新建Service-Port业务虚端口
service-port 0 vlan 80 gpon 0/2/0 ont 1 gemport 1 multi-service user-vlan 10 tag-transform translate        #service-port 0创建业务虚端口（编号要唯一），vlan 80表示外层转换的vlan id，gpon 0/2/0表示ONU所在的接口下，ont 1这里的编号1需要和手动注册ONU时编号一致，gemport 1这里的编号需要和线路模版中的gem 1编号一致，multi-service多业务，user-vlan 10用户VLAN，translate转换用户VLAN标签为80
service-port 1 vlan 20 gpon 0/2/0 ont 2 gemport 1 multi-service user-vlan 20 tag-transform transparent        #transparent表示透传VLAN，用户VLAN和外层VLAN须一致；translate表示翻译VLAN，将用户VLAN转换为外层VLAN ID
display service-port all        #查看service-port虚端口


#####保存配置
save        #保存配置
