CAD常用操作

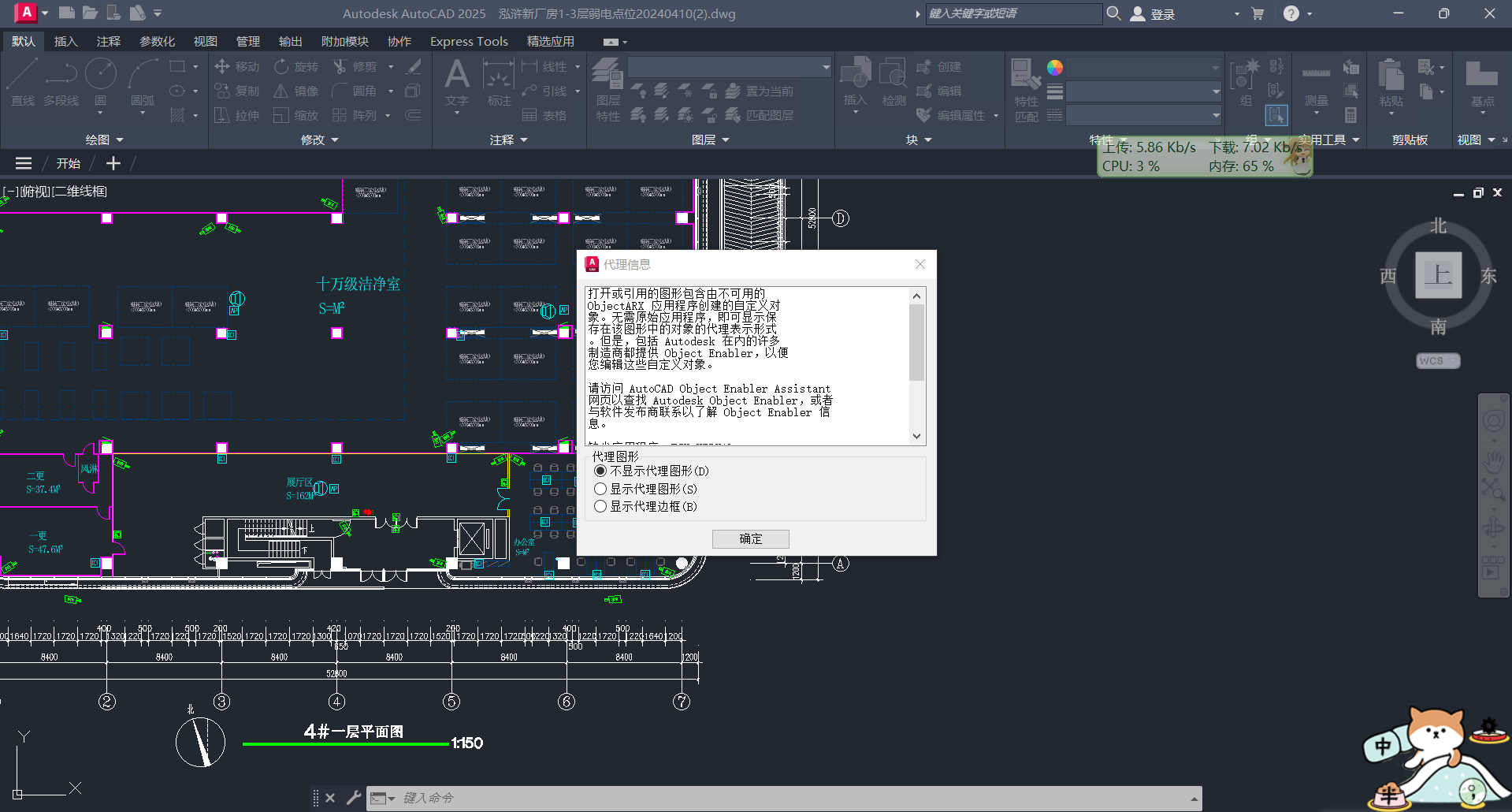

1、关闭每次打开cad图纸，老是跳代理信息

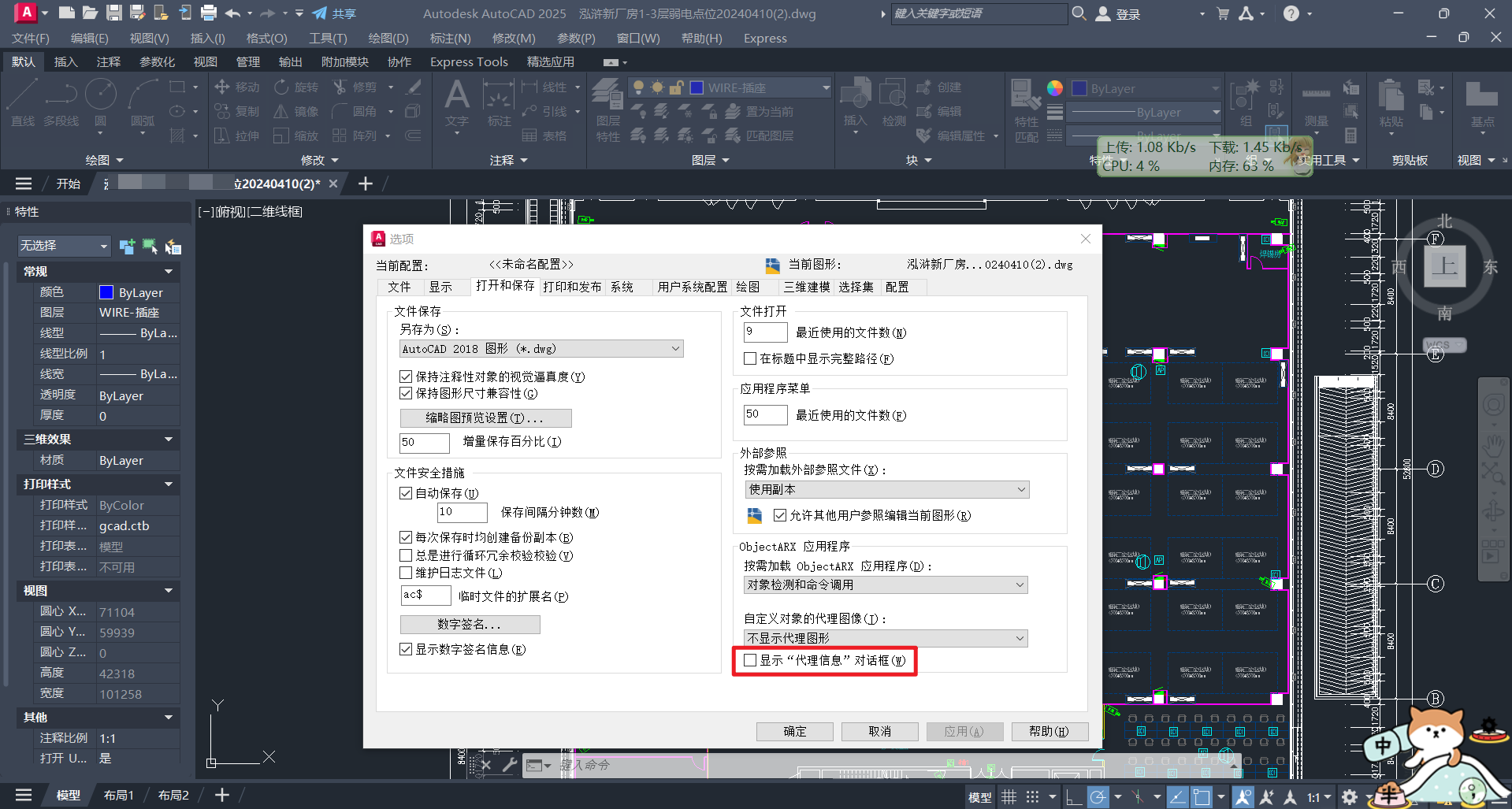

输入op命令，弹出选项窗口，在“打开和保存”菜单中，取消勾选“显示代理”，如下图





---

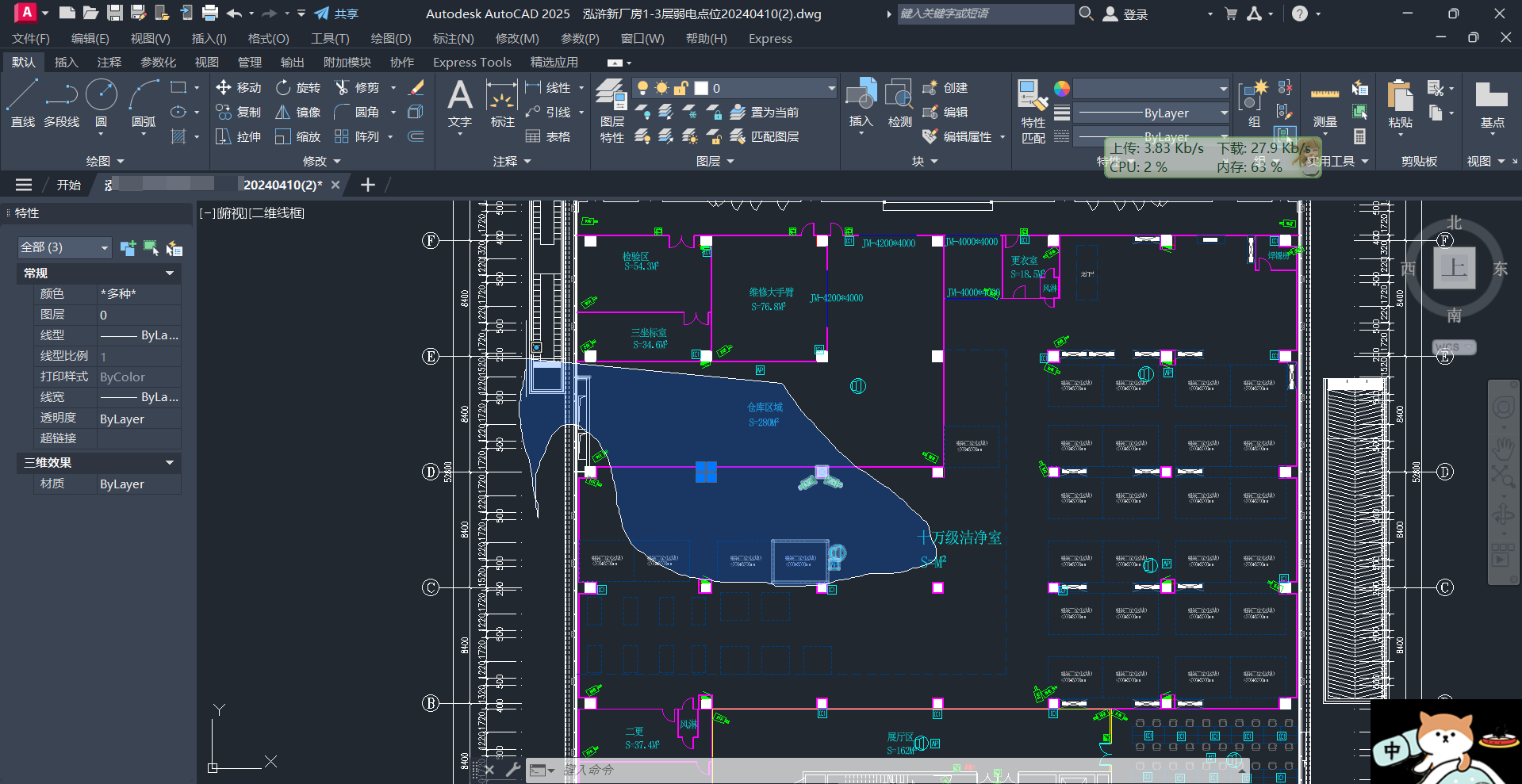

 2、鼠标框选时，变成不规则形状，不是正常的矩形框选

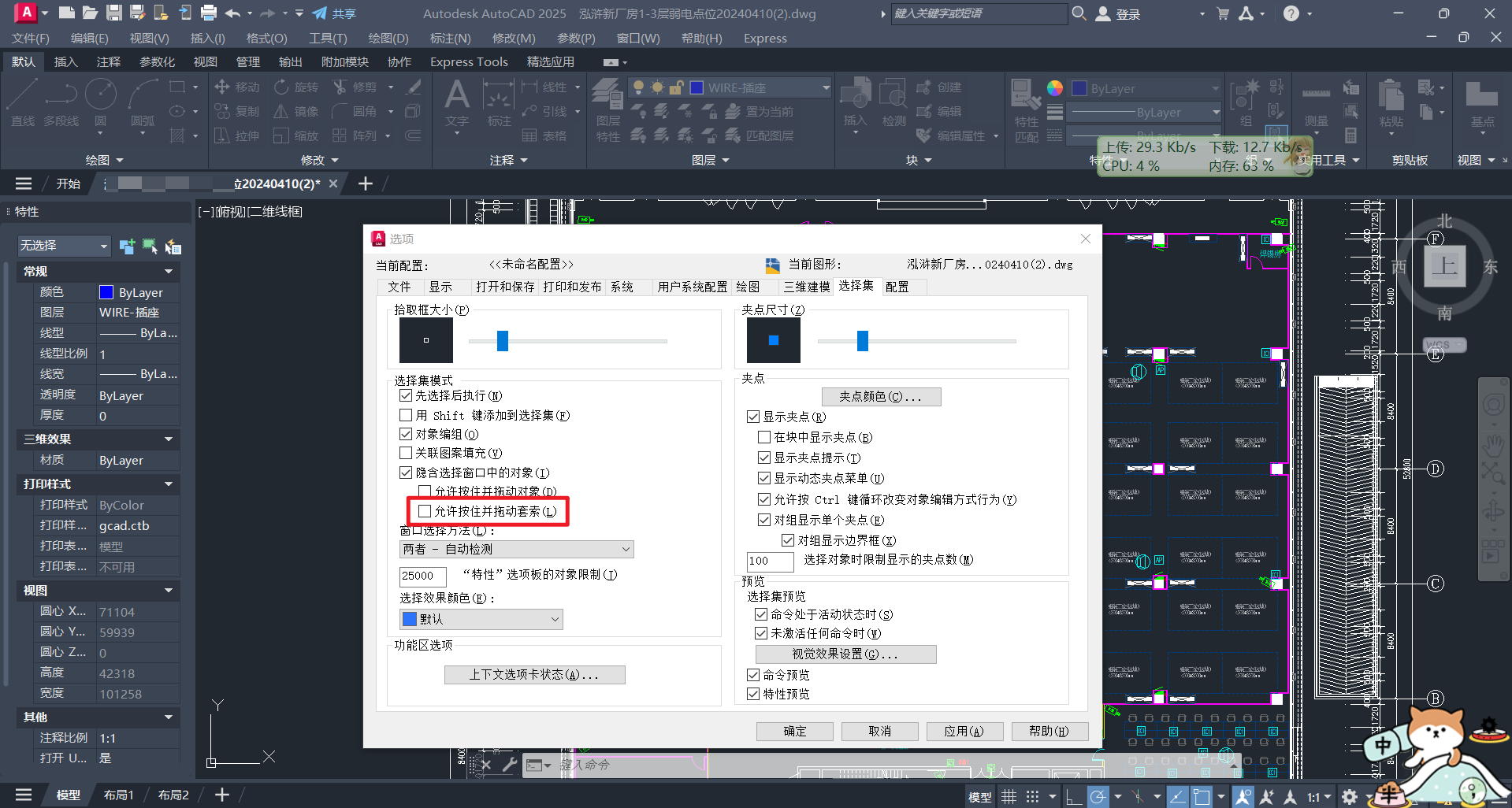

输入op命令，弹出选项窗口，在“选项集”菜单中，取消勾选“允许按住并拖动套索”，如下图





---

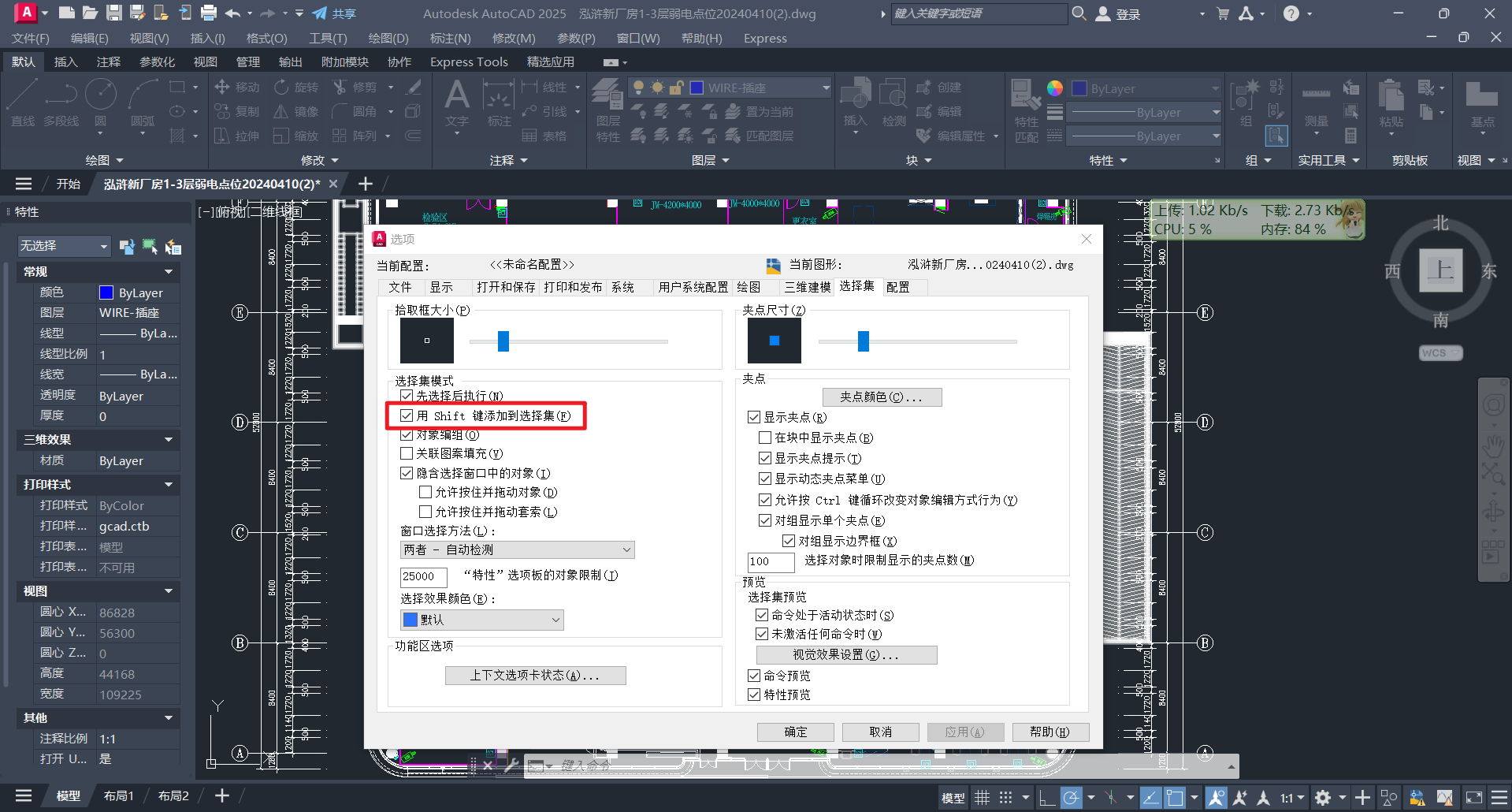

3、取消鼠标单击多选，勾上“用shift键添加到选择集”





---

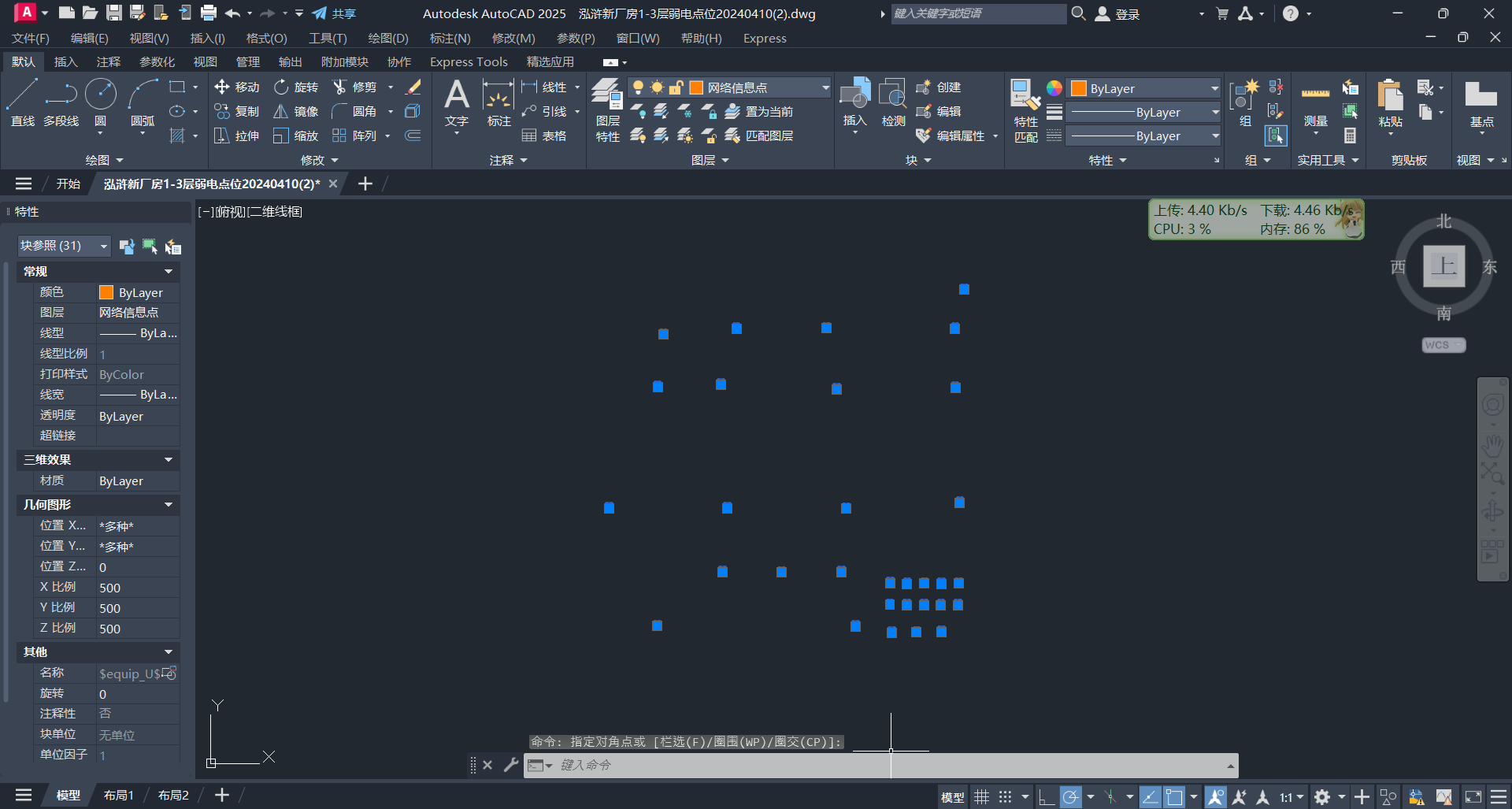

4、计算cad区域中某“块参照”总数，先选中要计算的“块参照”，然后按快捷键 Ctrl +1 ，弹出左侧“特性”窗口，在名称那里找到这个“块参照”名称，记住这个名称待会要用

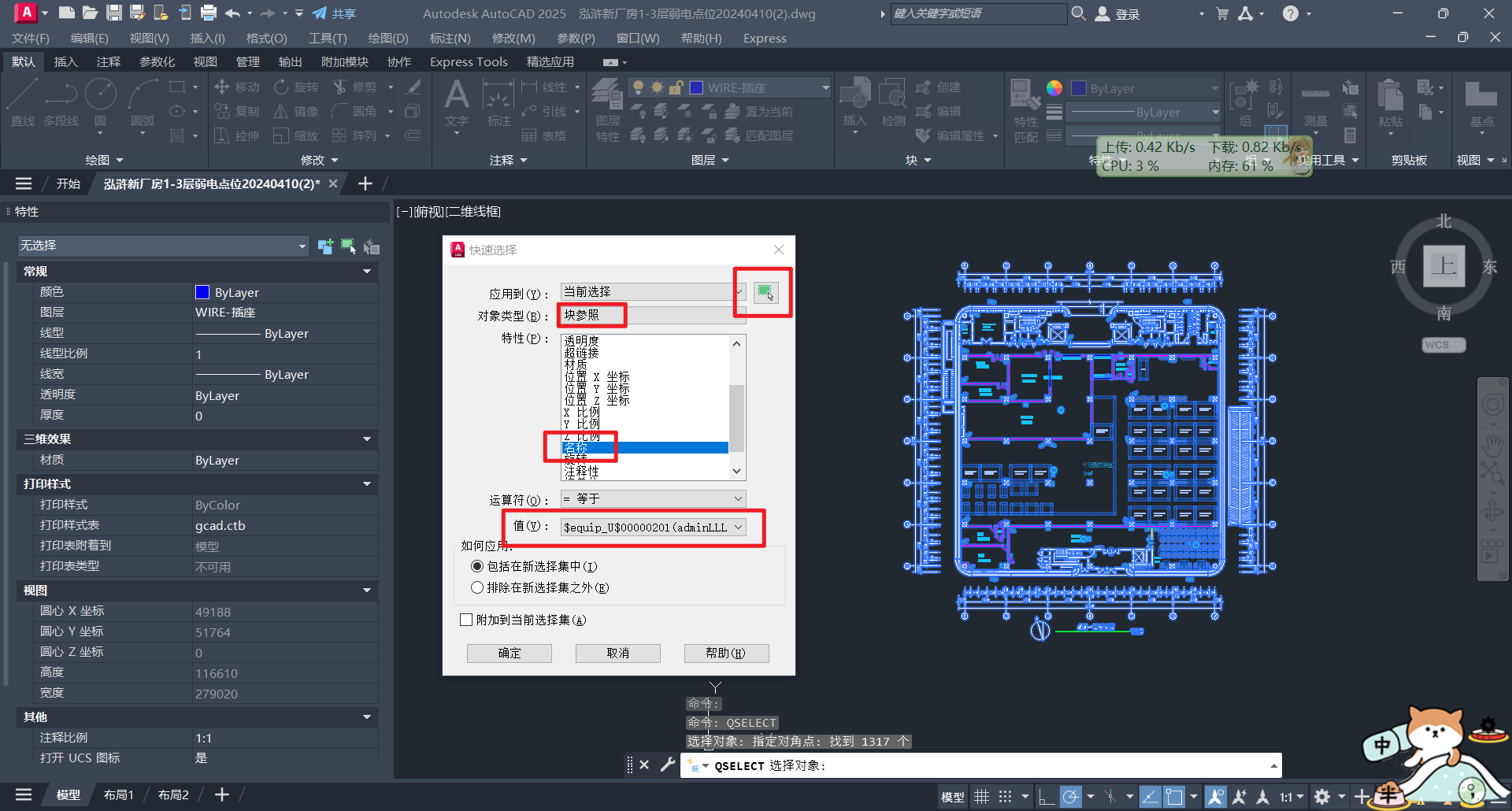

输入qse命令，弹出“快速选择”窗口，应用到可以自己框选需要计算的区域，或者整个图形，对象类型选择“块参照”，特性选择“名称”，值那里就填写上一步查找的名称，点确定

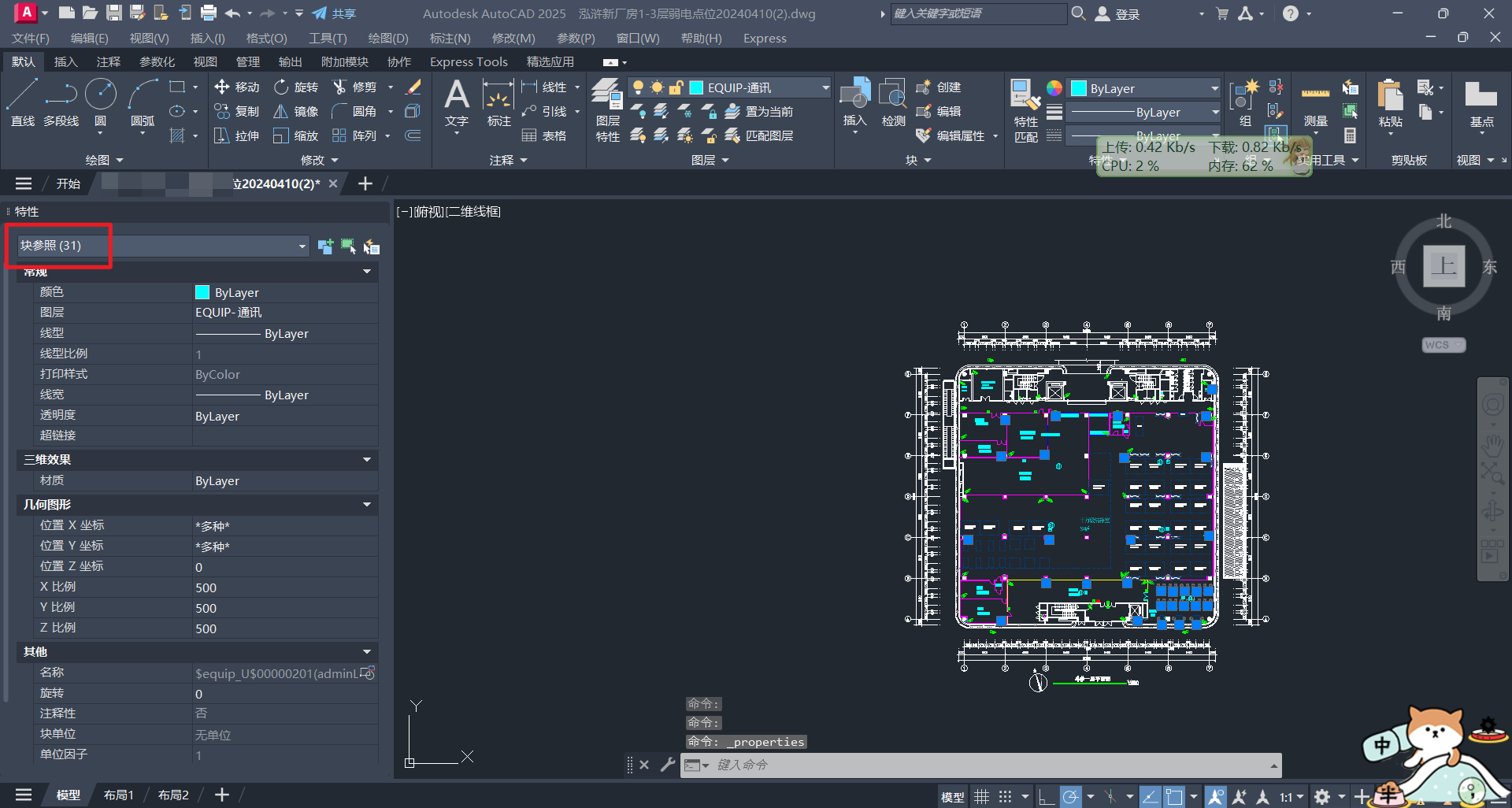

然后再按快捷键 Ctrl +1 ，块参照里面就是选择区域中的所有块参照总数





---

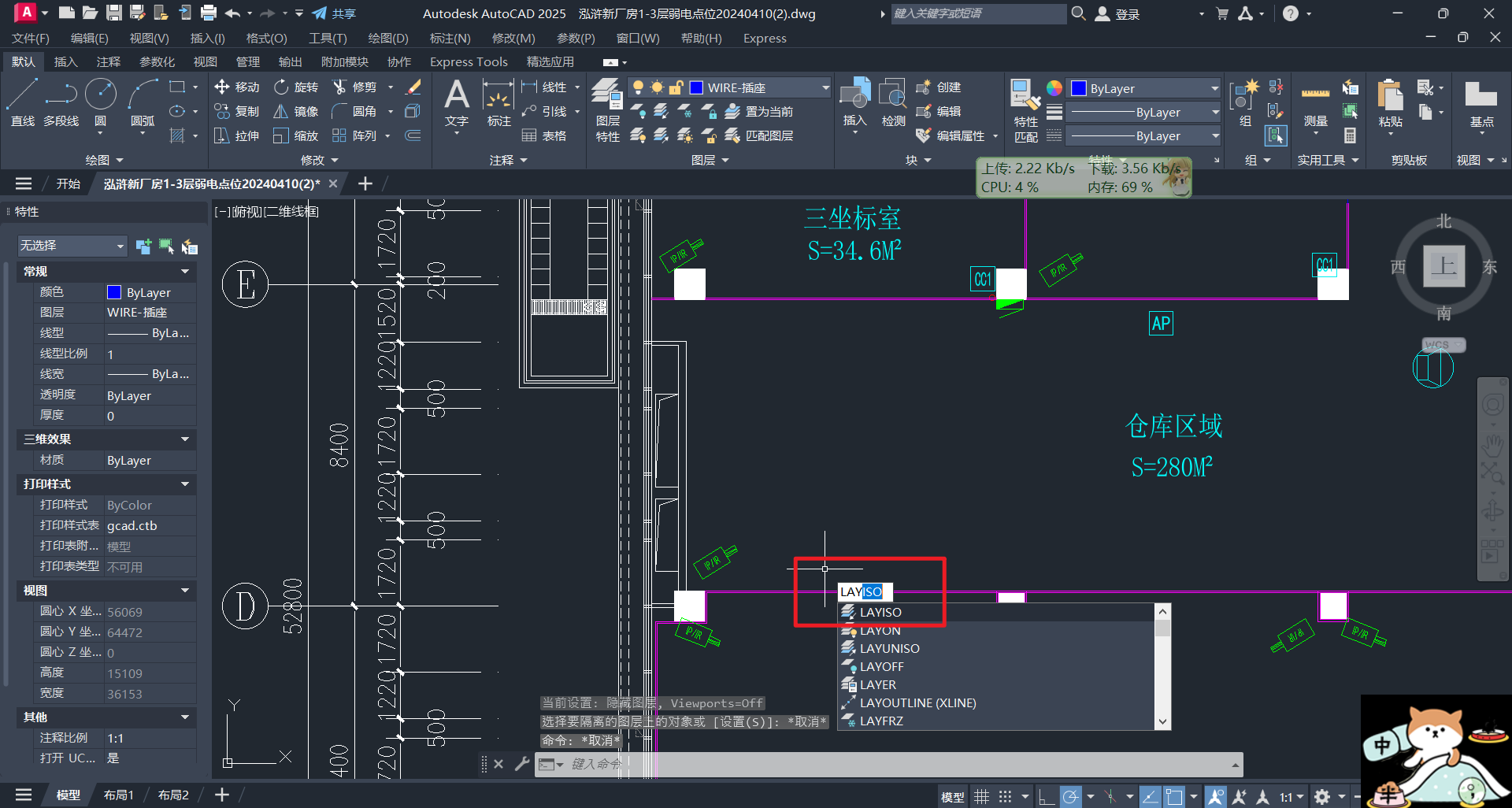

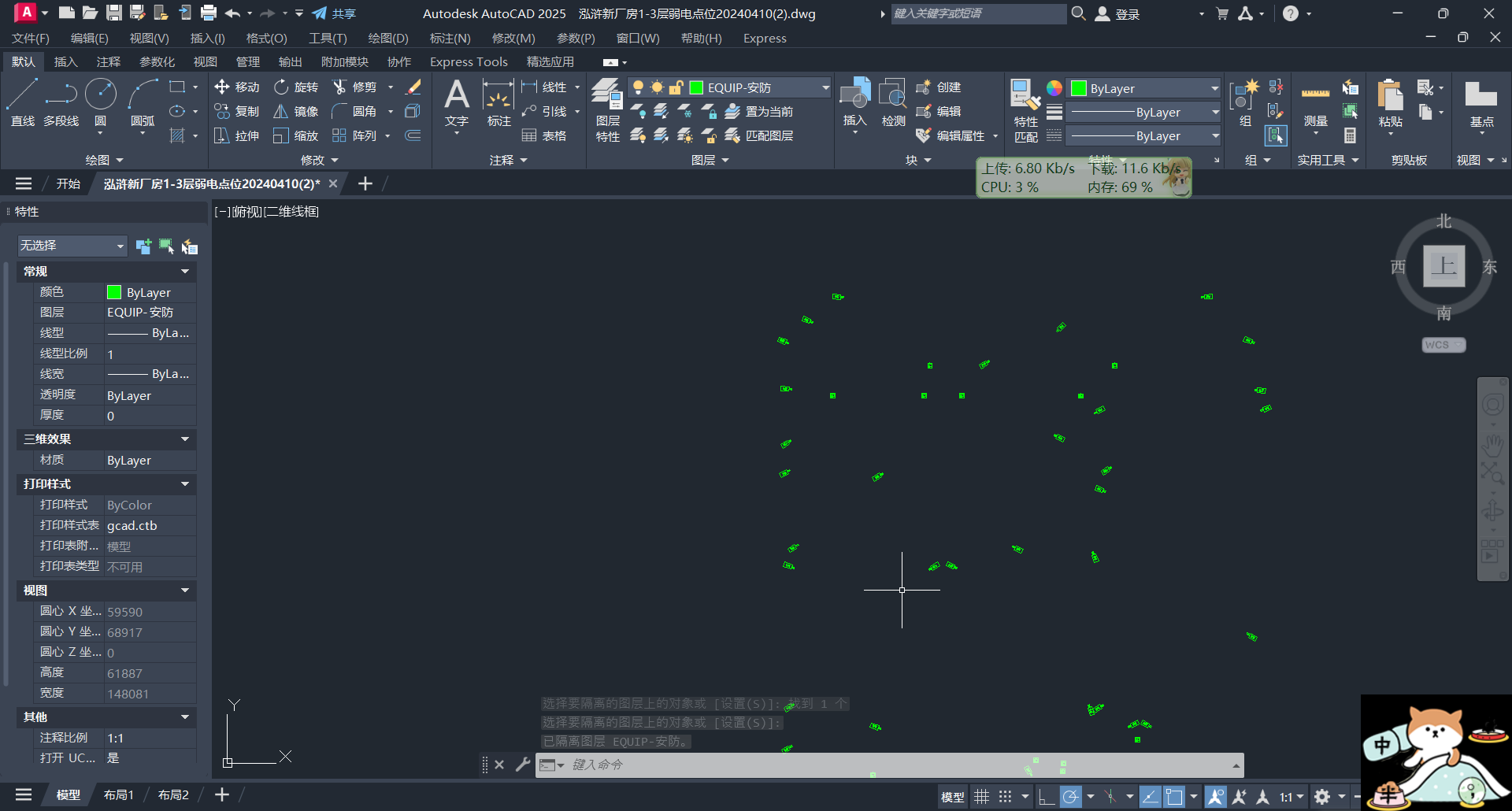

 5、只显示指定图层，隐藏其它图层，选中要显示的块照，输入layiso命令，空格

layfrz命令冻结隐藏指定图层，laythw解冻所有隐藏的图层，xplode分解对象，G全局，E分解

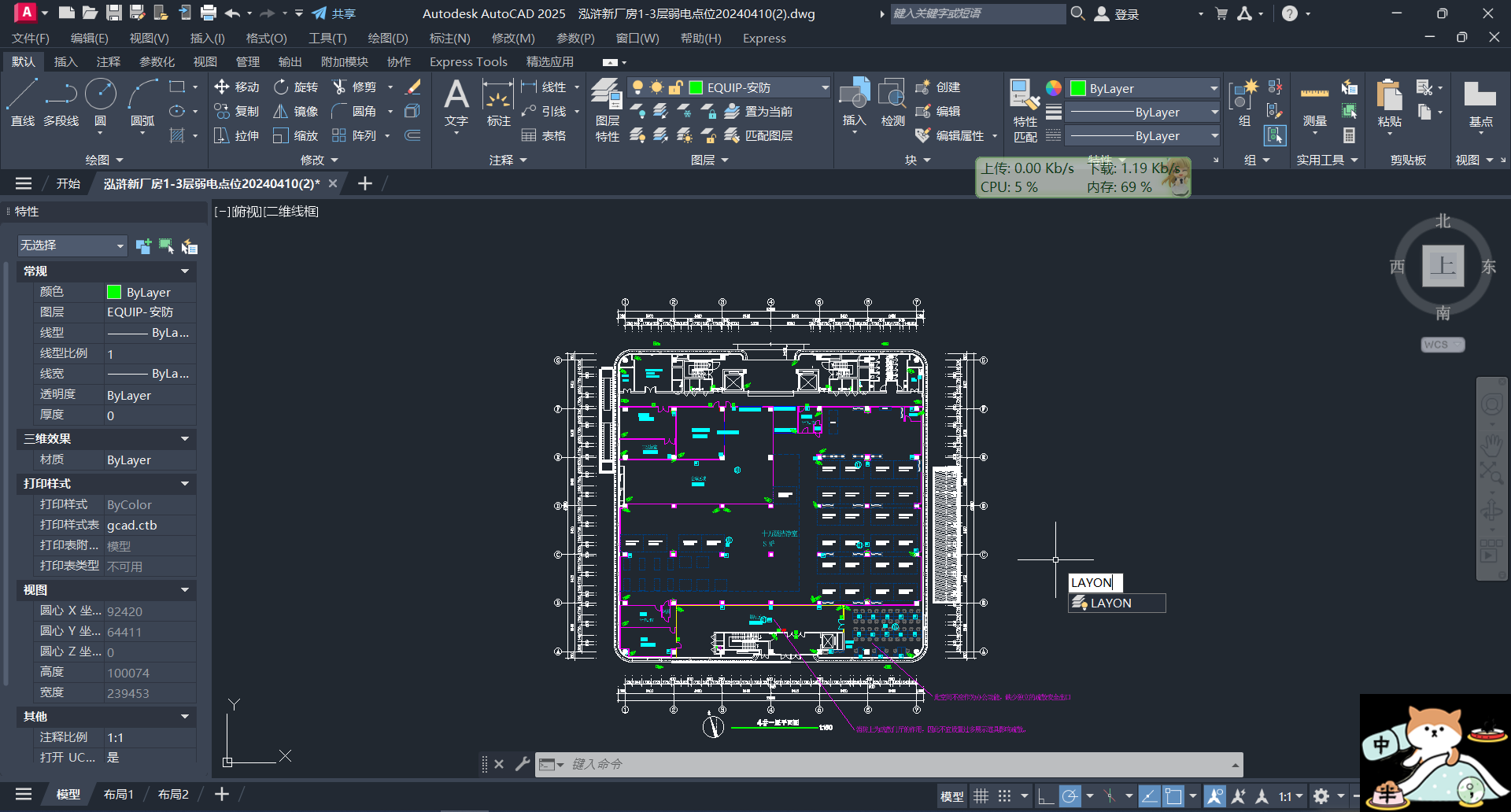

显示所有图层，layon

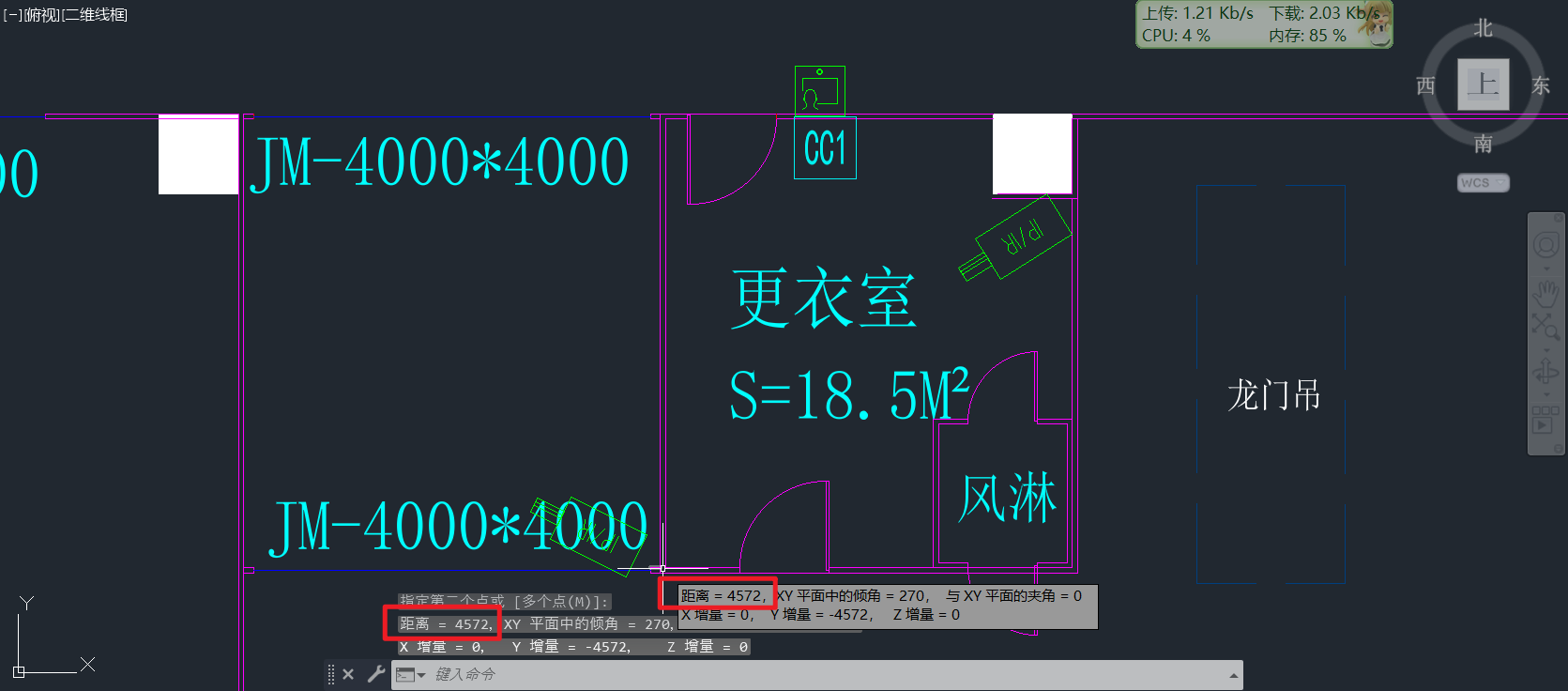

6、计算线条长度，di命令，画出需要计算的两点距离





---

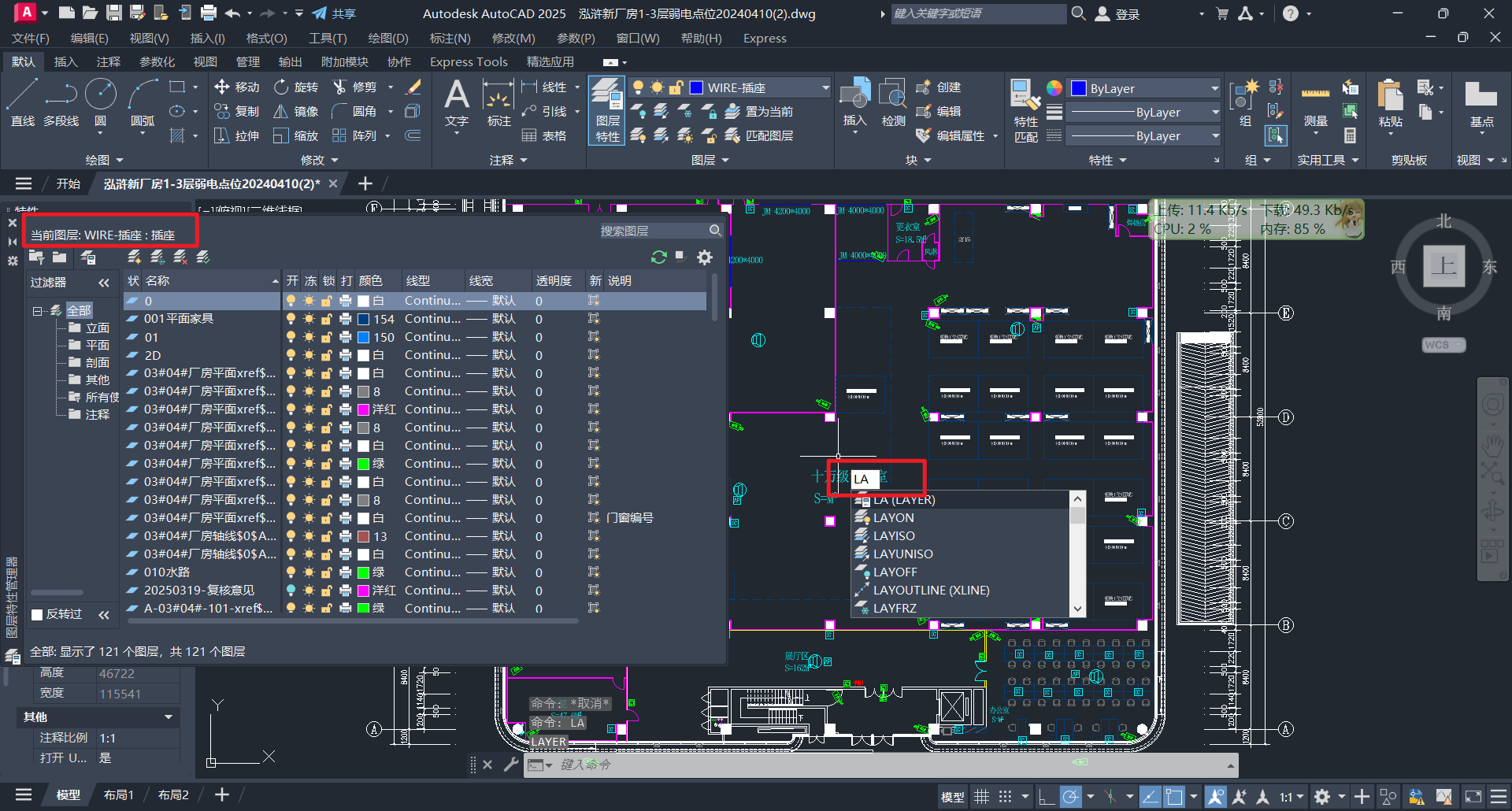

 7、将选择的块参照移动到新图层，方便计算数量，输入la，打开图层管理器



新建一个图层



用快速选择先选中所有要加入的块，然后在图层中选择刚新建的图层即可



然后用layiso命令进行图层显示，可以看到刚新建的图层有块参照





---

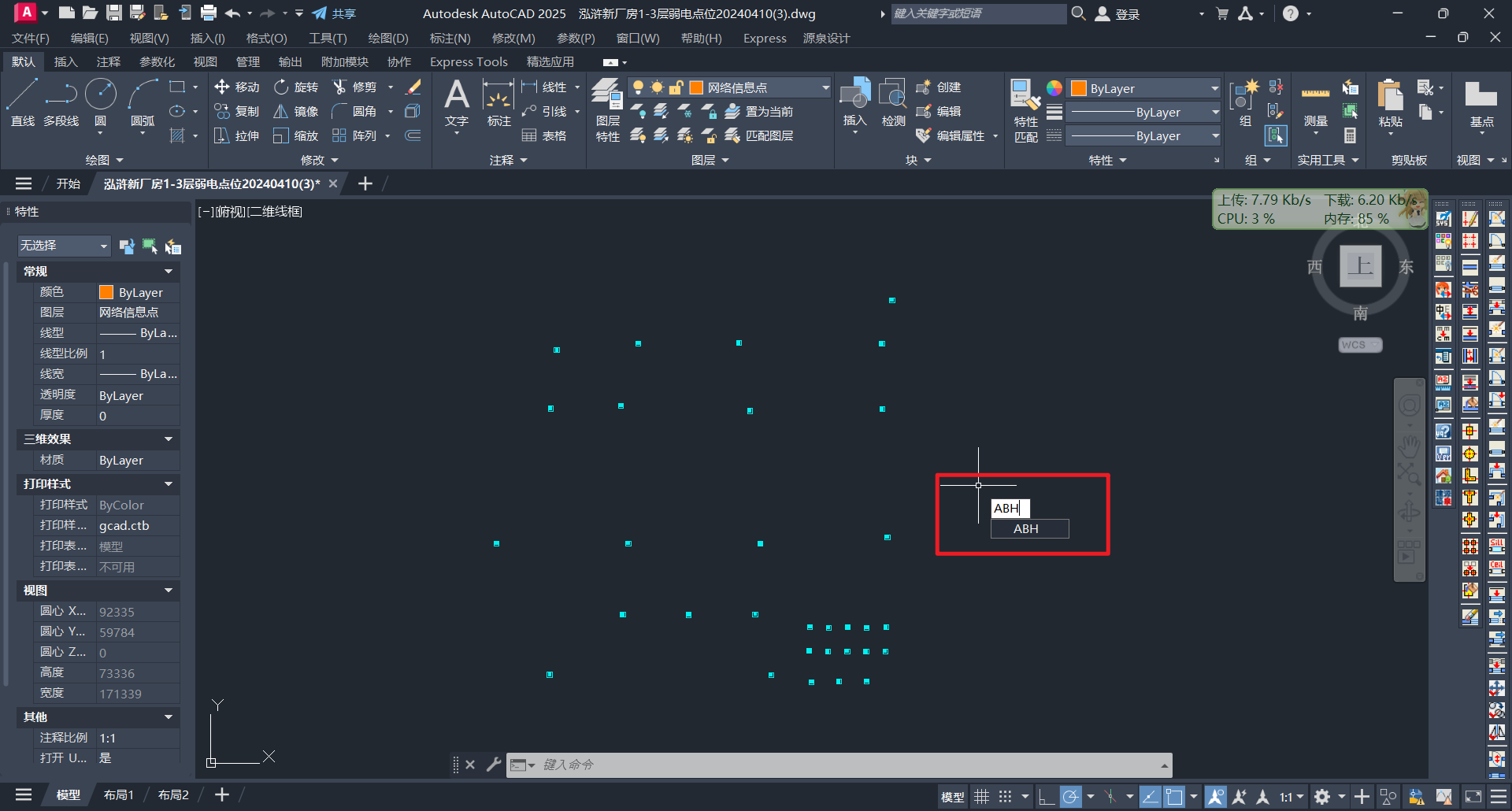

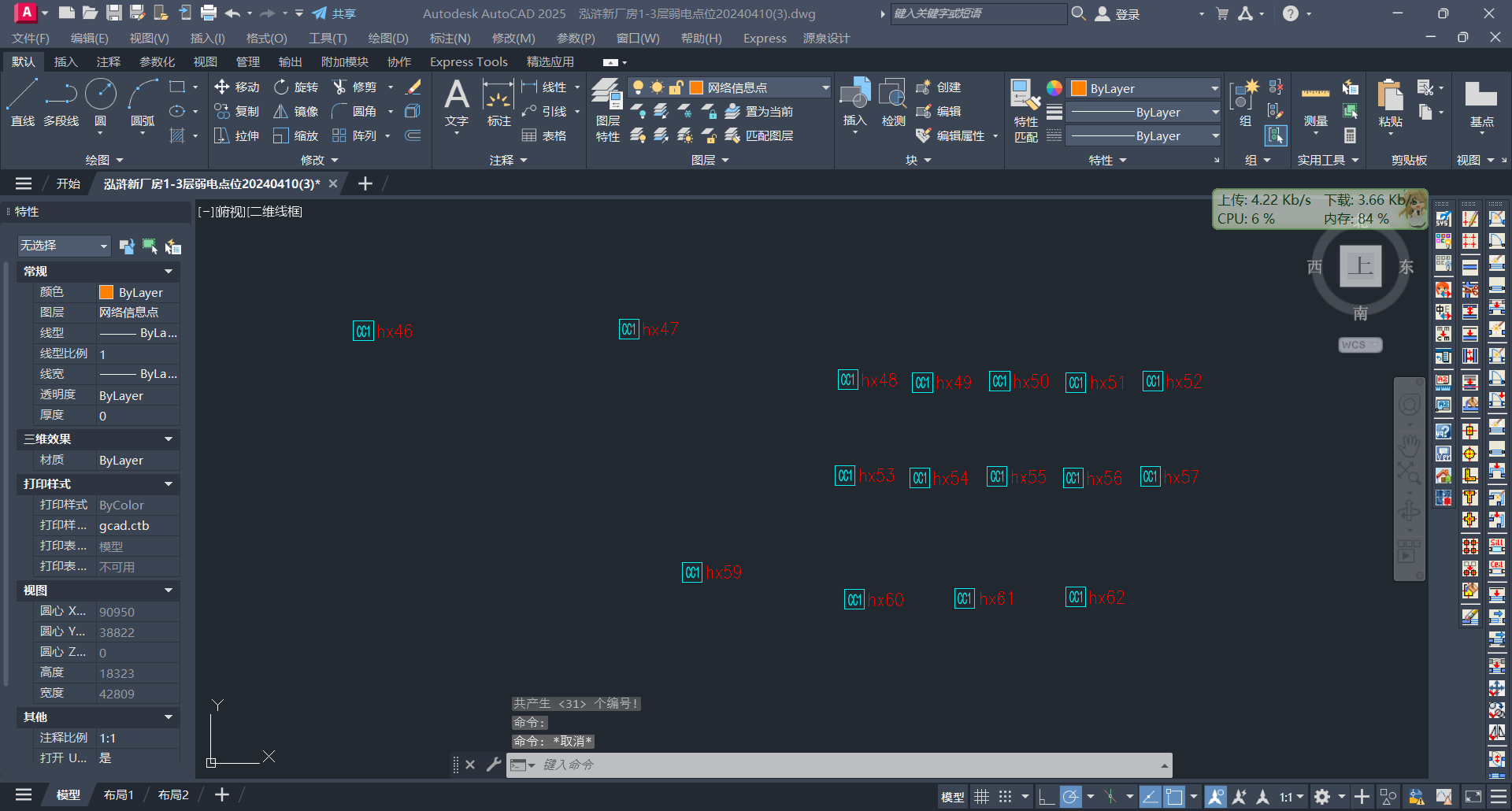

 8、给相同块自动编号，安装源泉插件 http://yqarch.cn/index.asp，输入abh命令

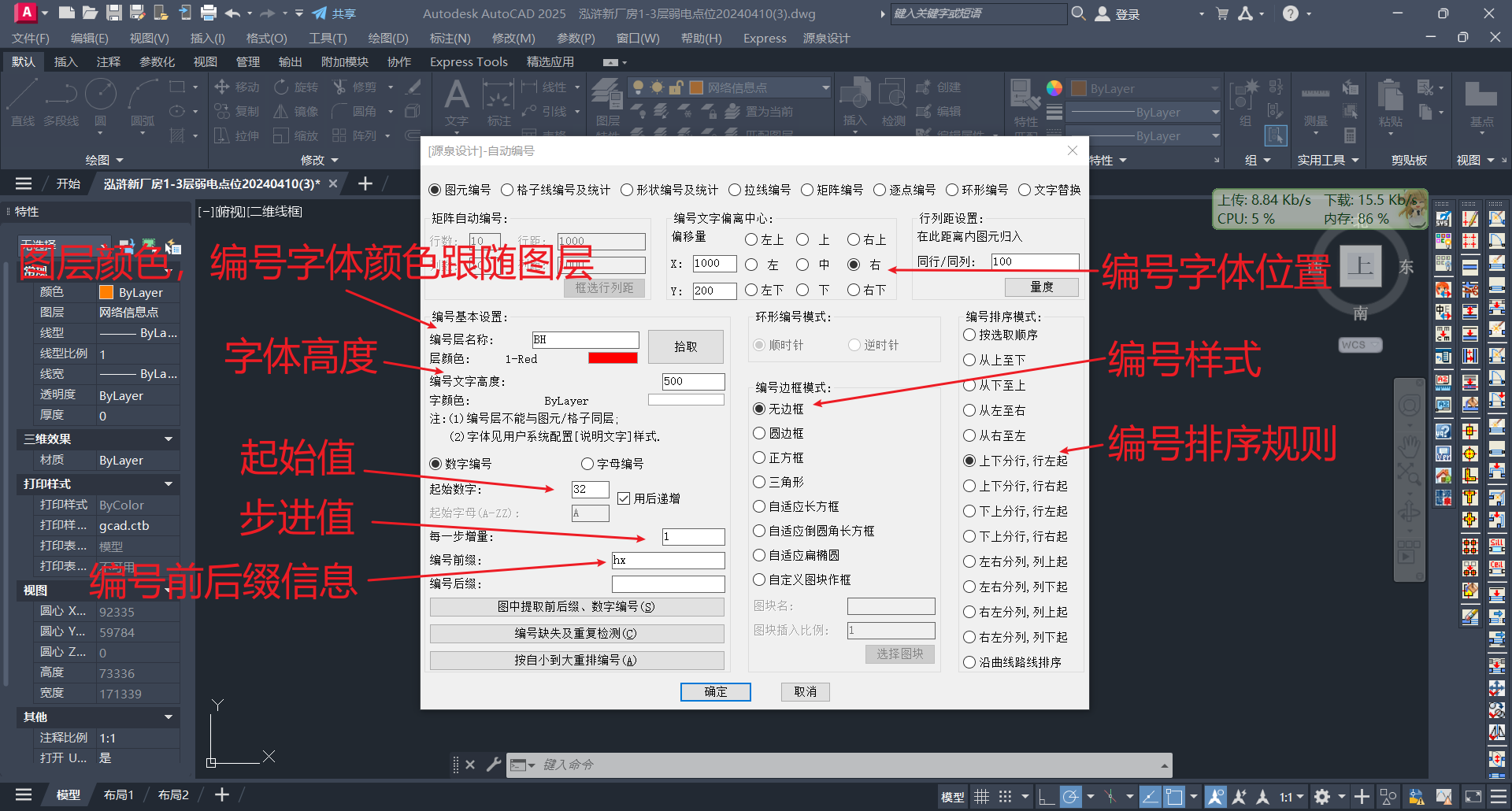

调出“自动编号”窗口，按如下信息进行填写后点击“确定”

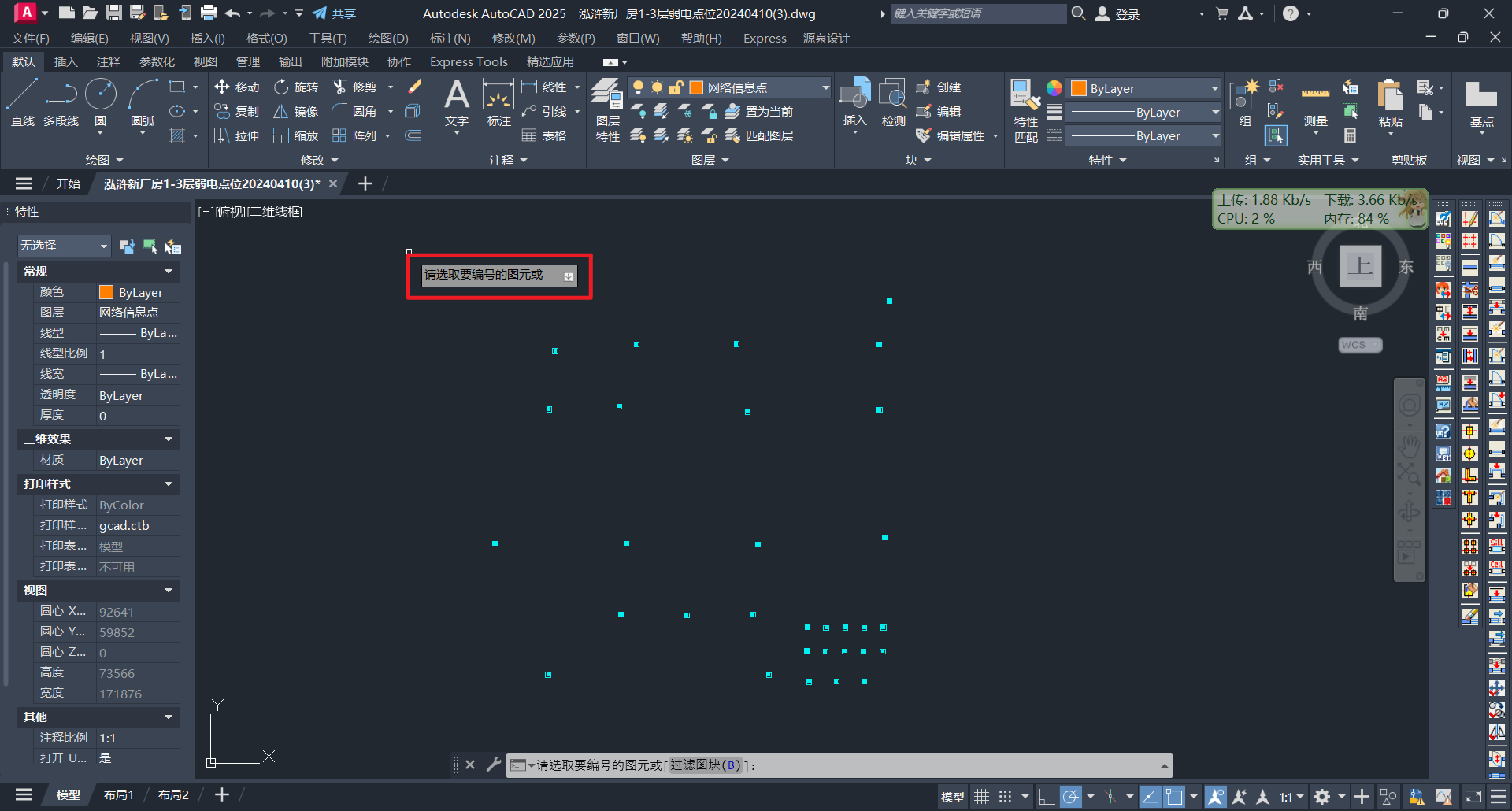

框选需要自动编号的块，然后按空格，块自动编号就生成了







---

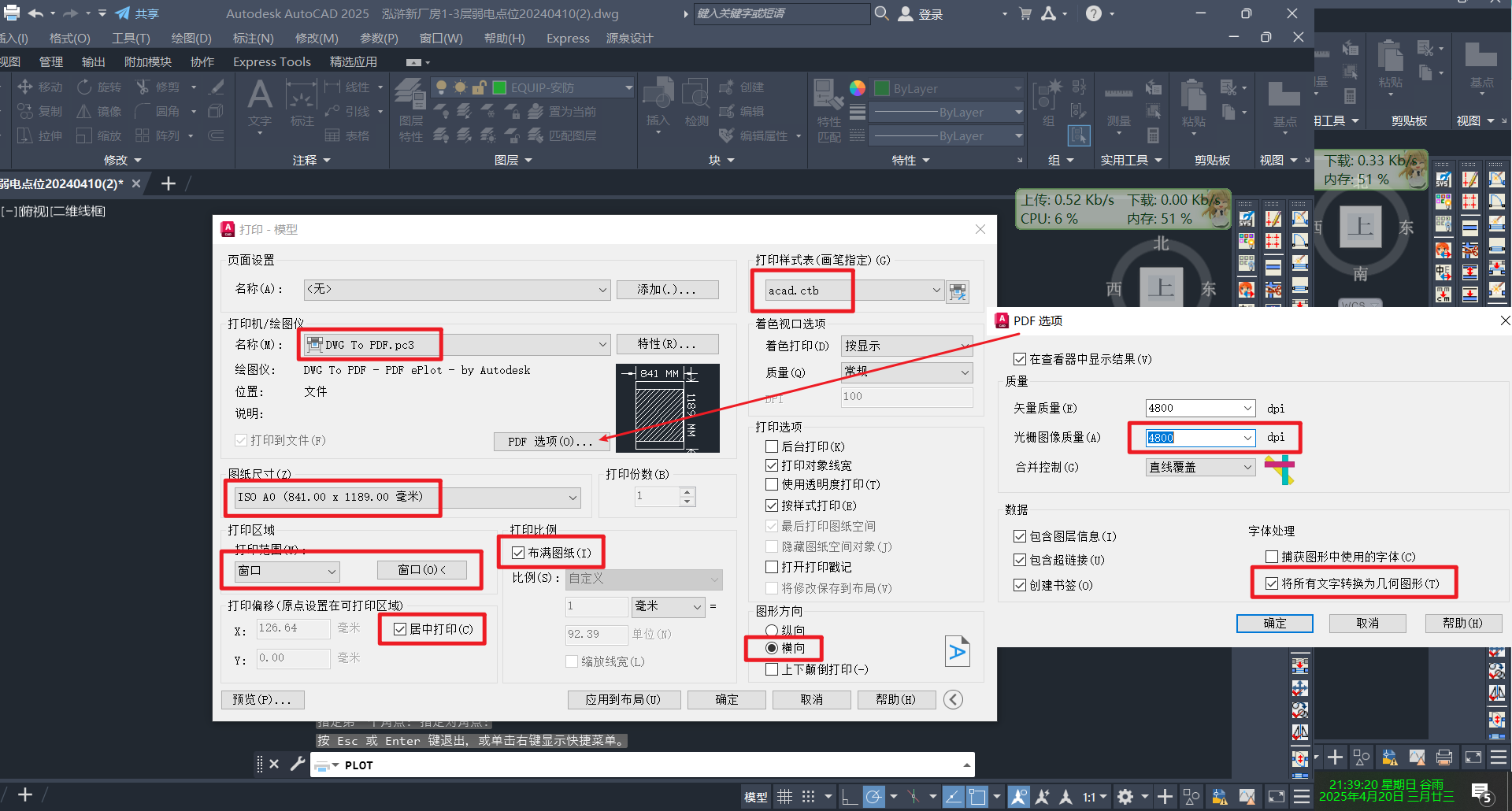

 9、导出为彩色PDF文件，输入plot命令调出打印，窗口那里框选需要到处的cad区域





---

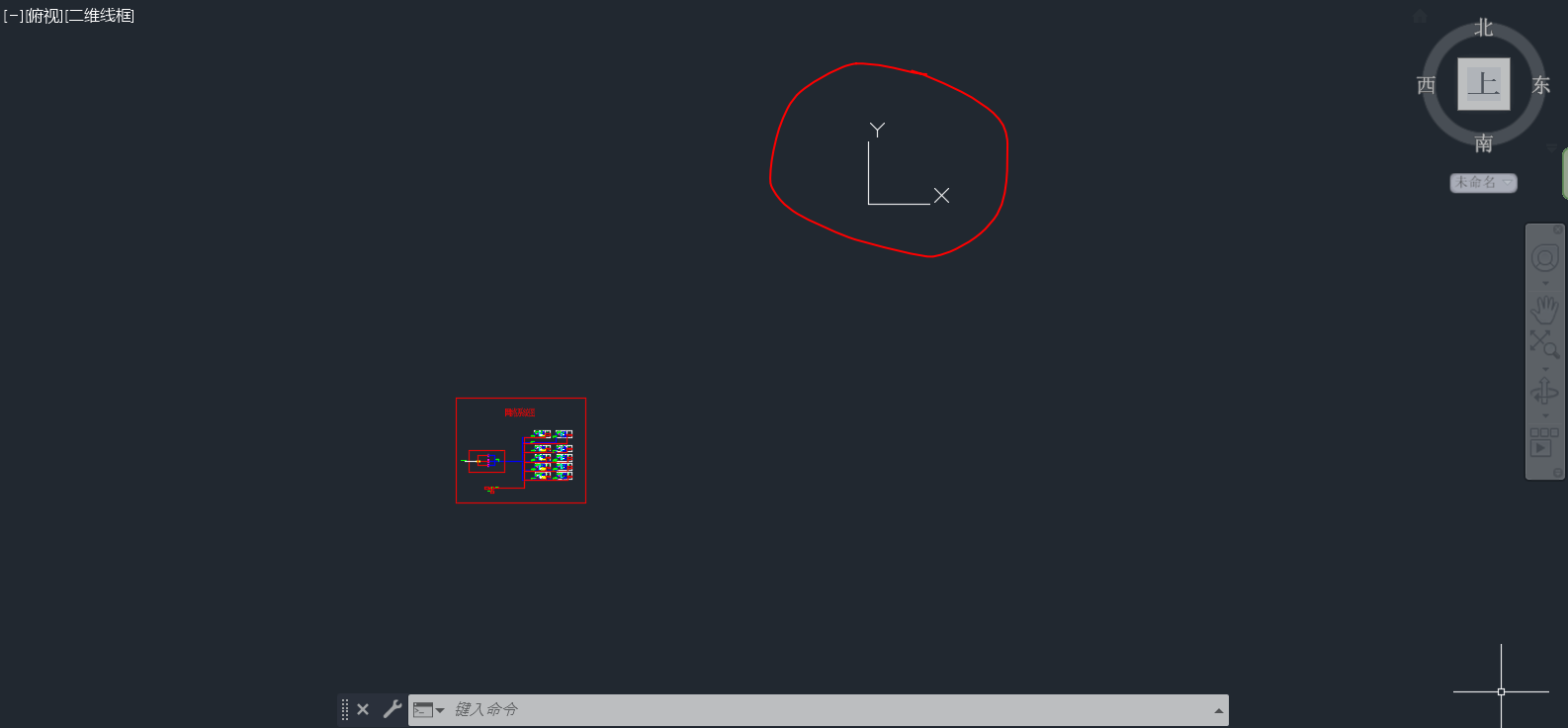

10、cad图纸中xy坐标不在图纸左下方，看着非常难受（如下图）

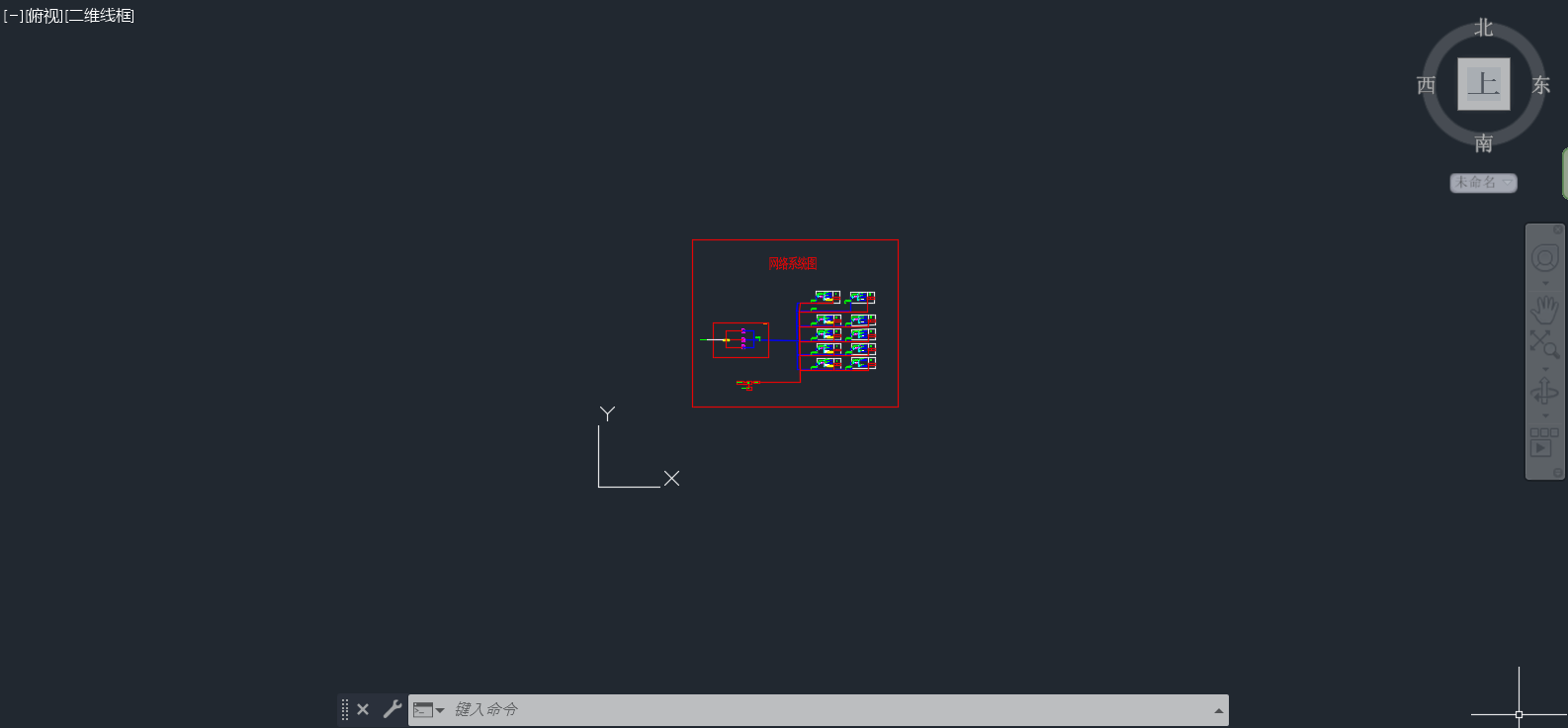

输入 ucs 命令后，拖动鼠标到指定位置，即可更改坐标原点





---

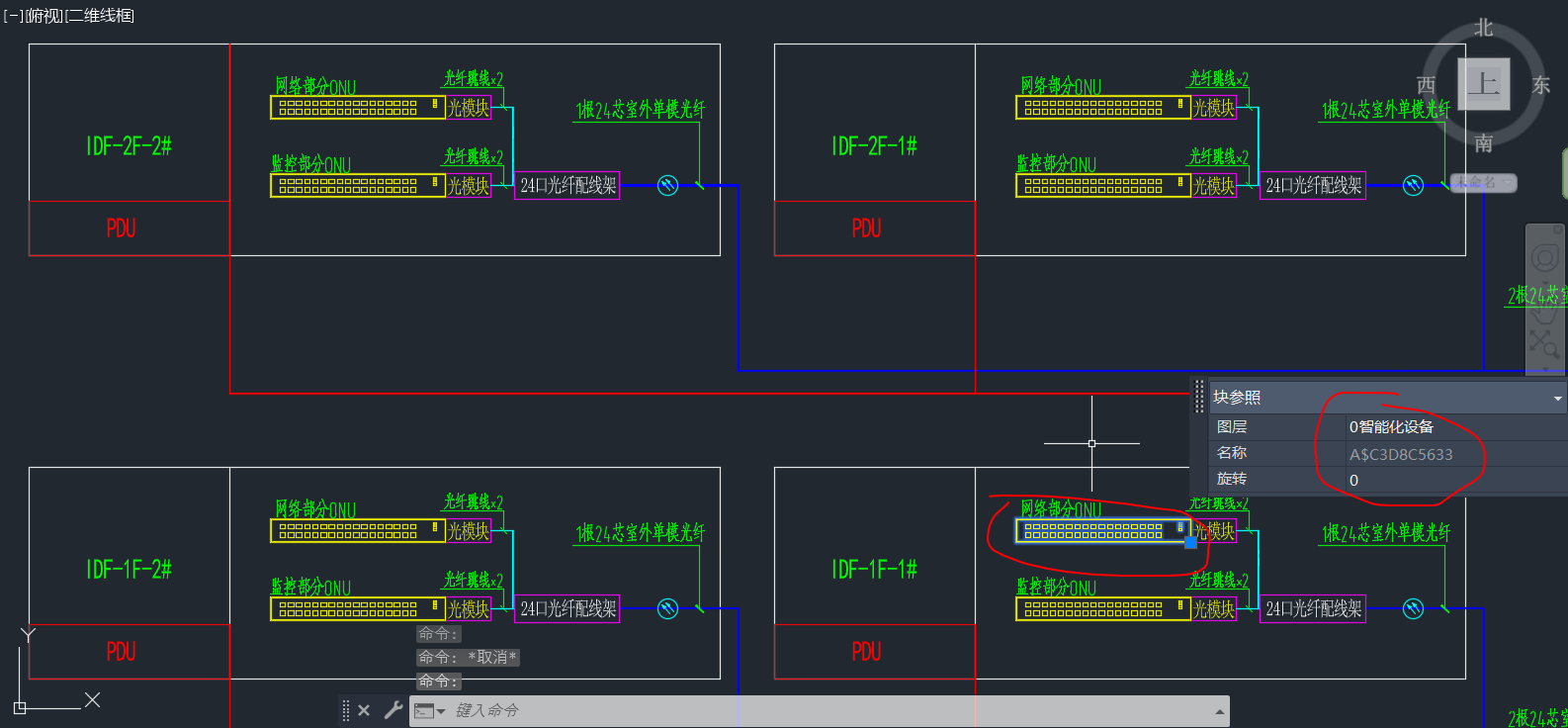

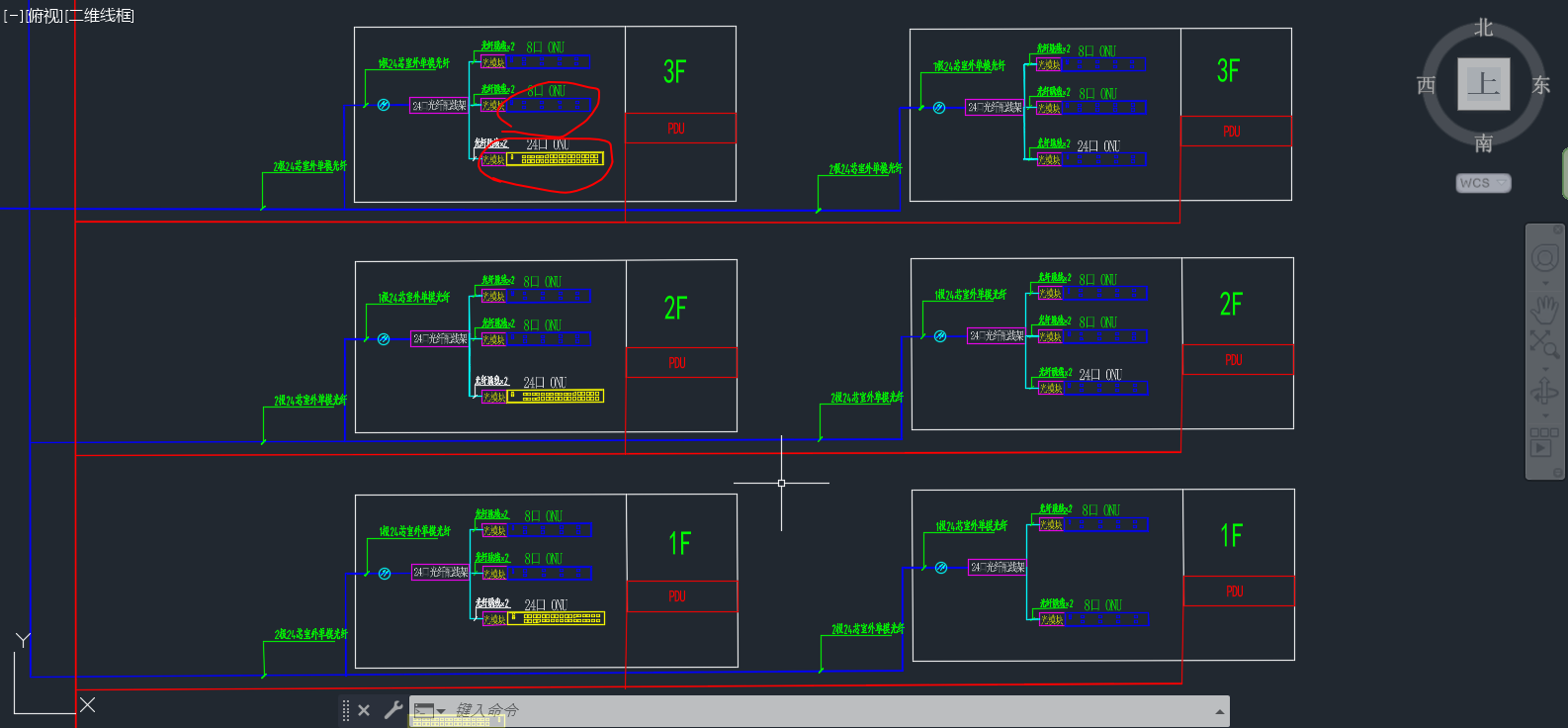

11、cad中有时候需要将块参照复制出来一个备份，然后再修改所有的块，如下



新建一个图层

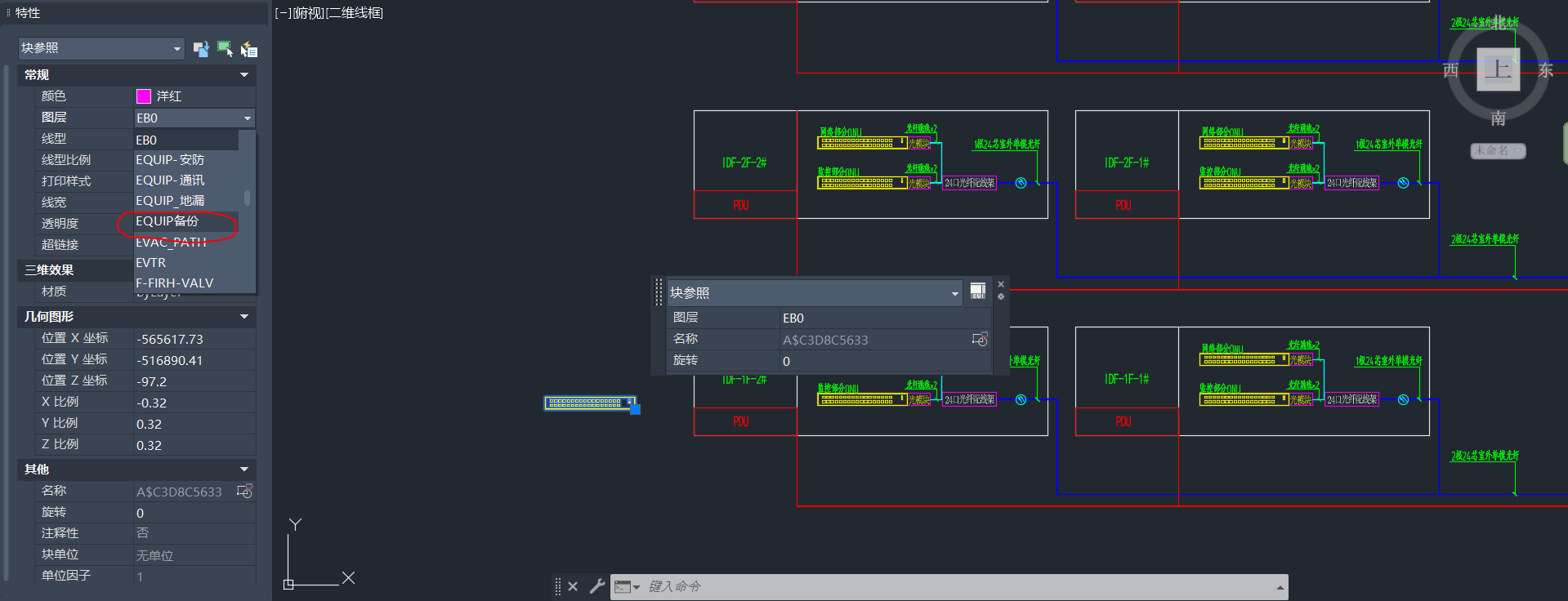

Ctrl + C 复制一个块，Ctrl + V 粘贴，左键点击复制的块，左侧常规选择刚新建的图层，将这个块移动到新图层中

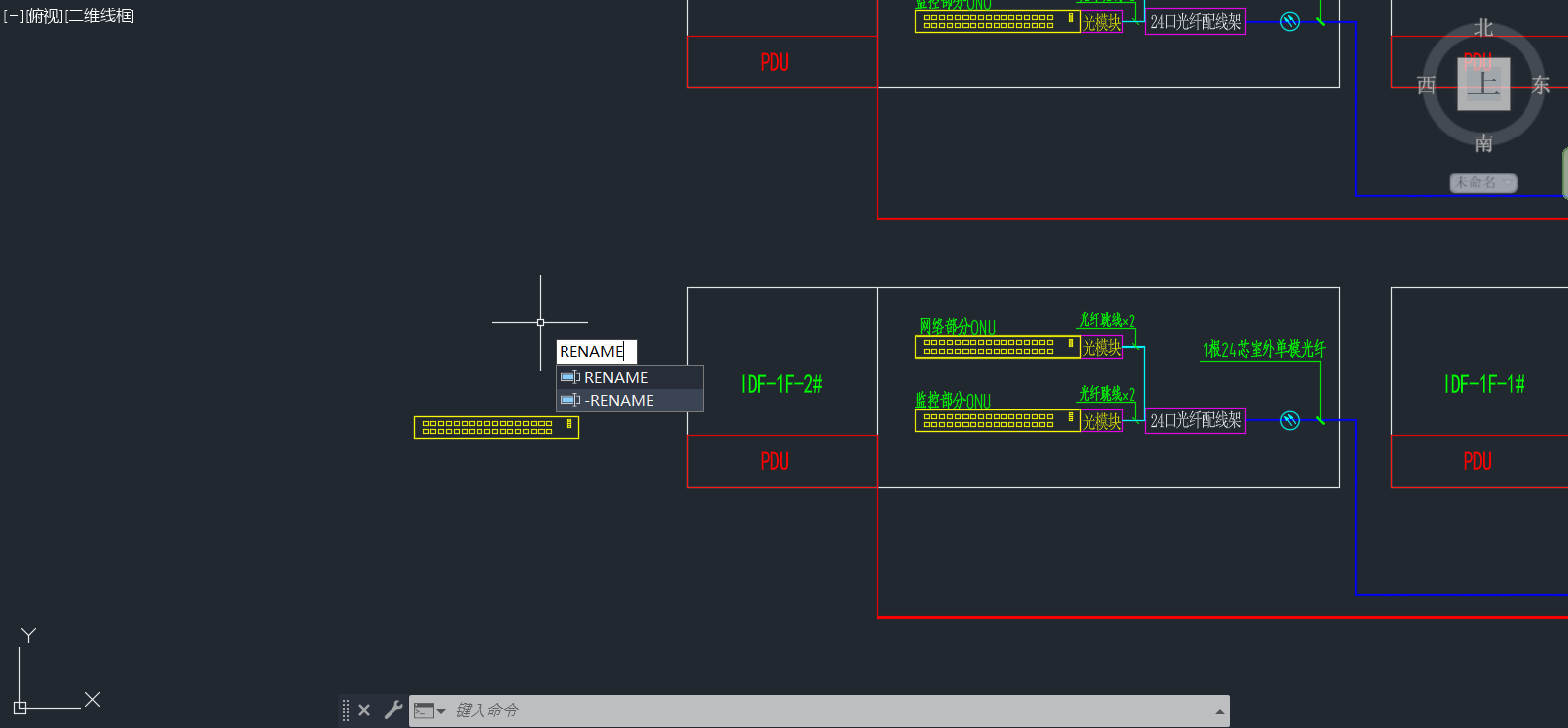

输入 rename 命令



找到旧的块名称（可以使用通配符），下面为新块的名称（自己定义），然后就可以双击修改之前的块而不会影响复制出来的新块

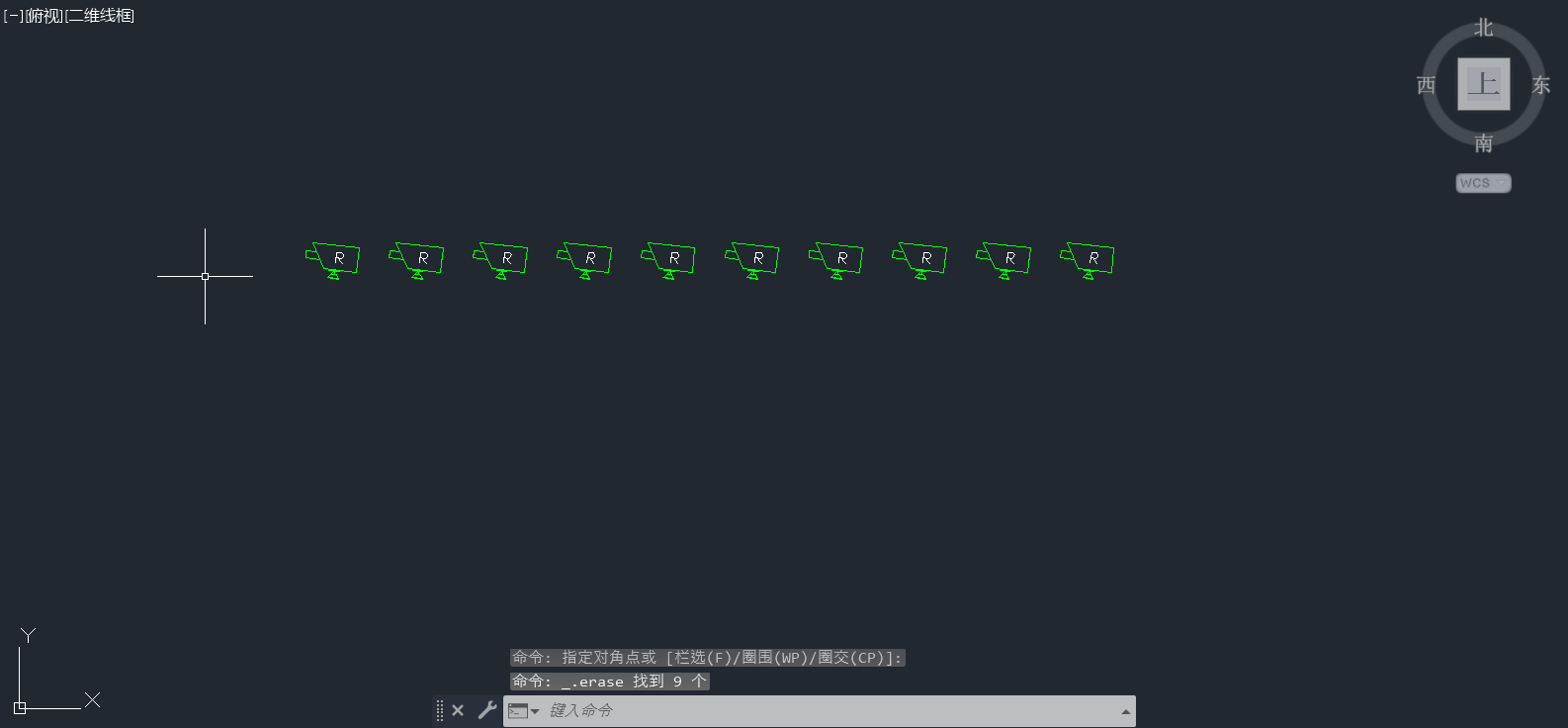

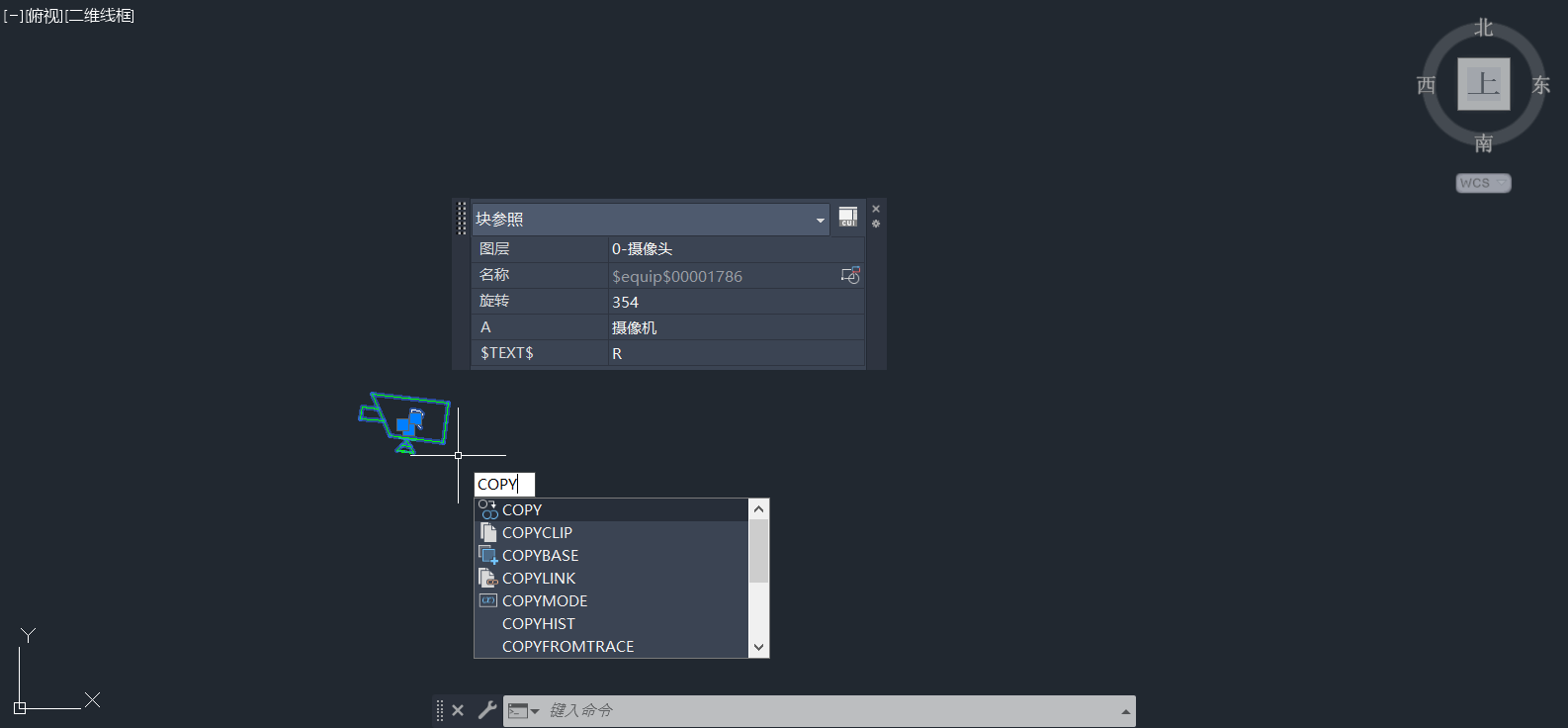

12、批量等距复制，选择需要复制对象，输入copy，指定一个基点，输入a回车，输入要复制的数量（含原始值），输入f回车，鼠标拖动最后一个调整距离

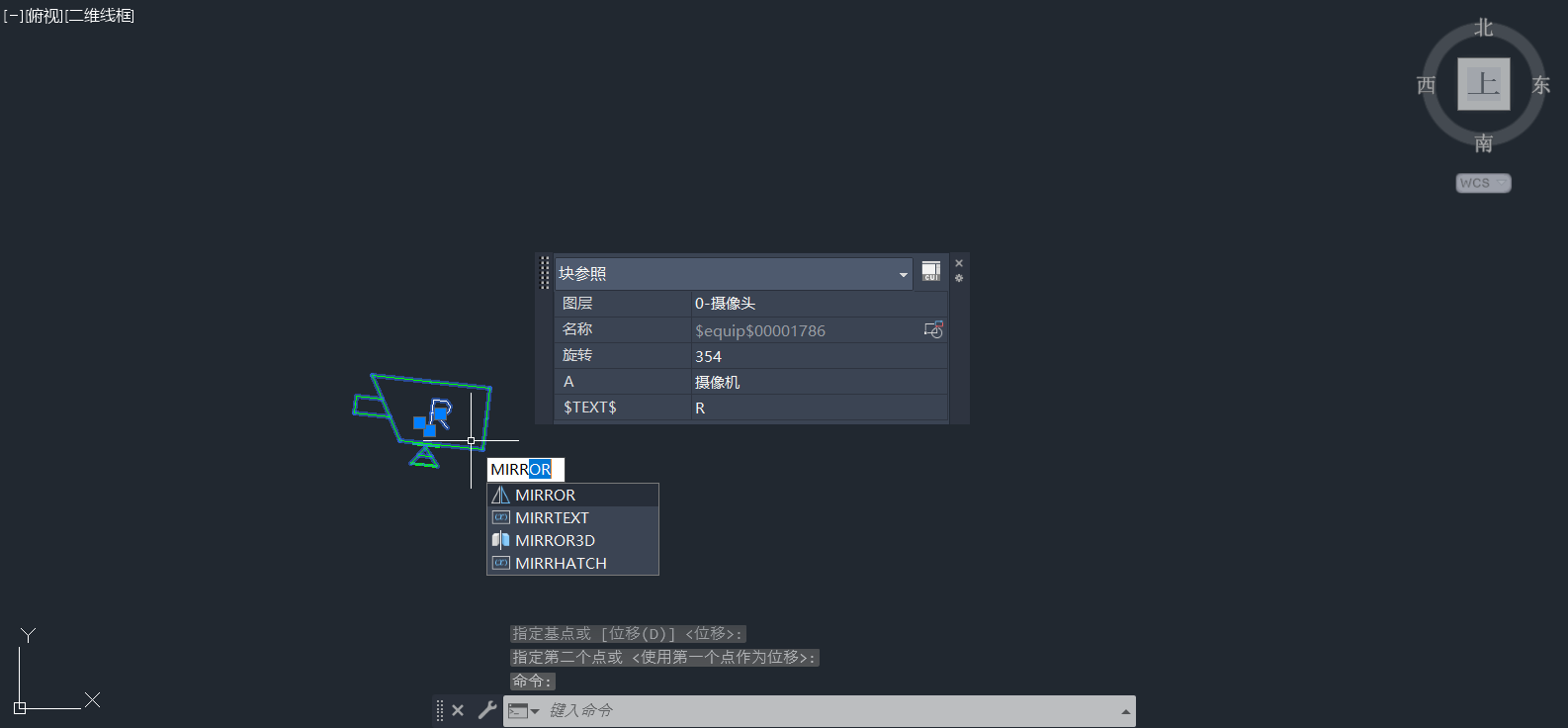

13、镜像复制对象，选中对象，输入mirror，点击一个基点，拉动鼠标镜像复制，输入n不删除源对象

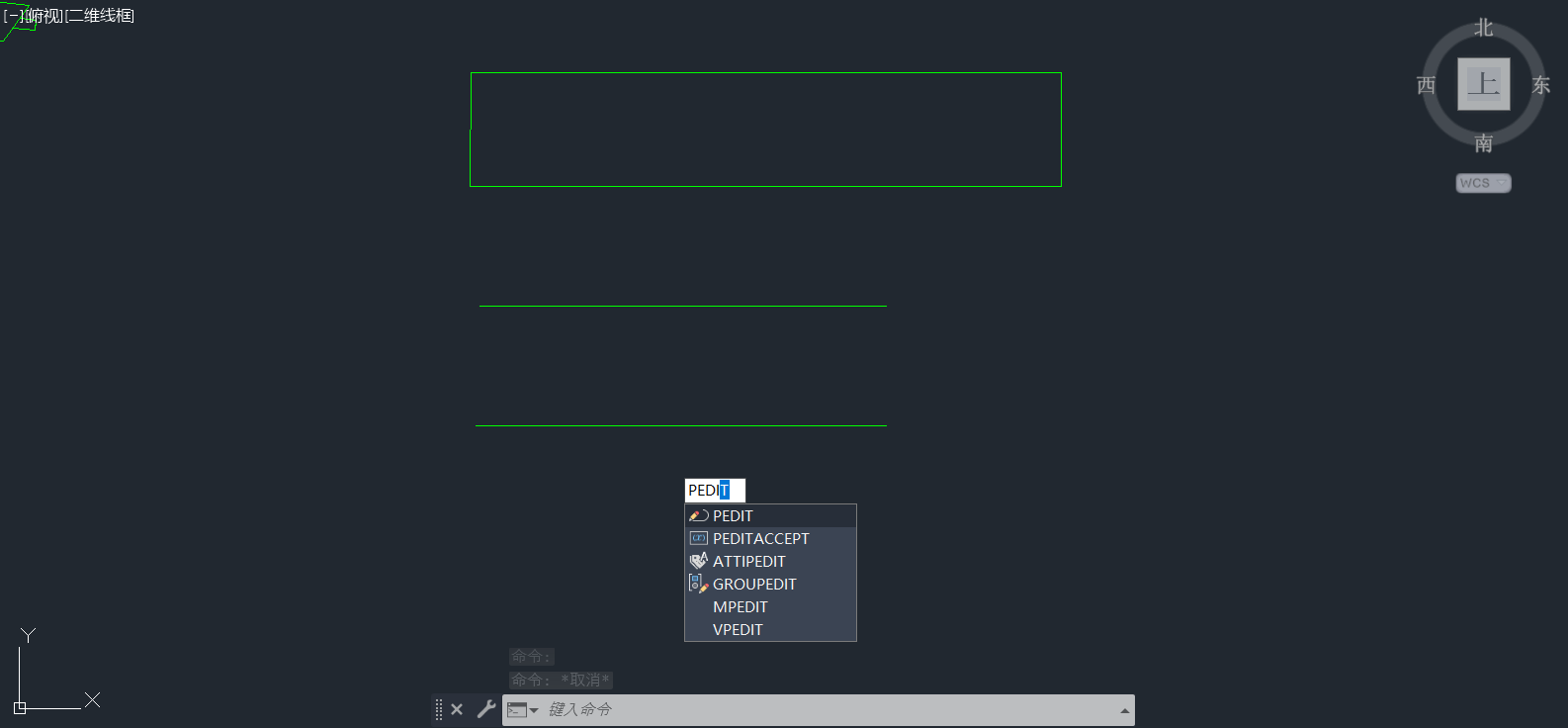

14、pedit设置线条为多段线，输入pedit，输入m，按住shift选中多条线条后回车，输入y确认
