UML图

空心菱形箭头表示组合关系（强），父类毁灭子类不存；
实线空心箭头表示继承；
虚线空心箭头表示实现；
虚线普通箭头表示依赖；
实线普通箭头表示关联

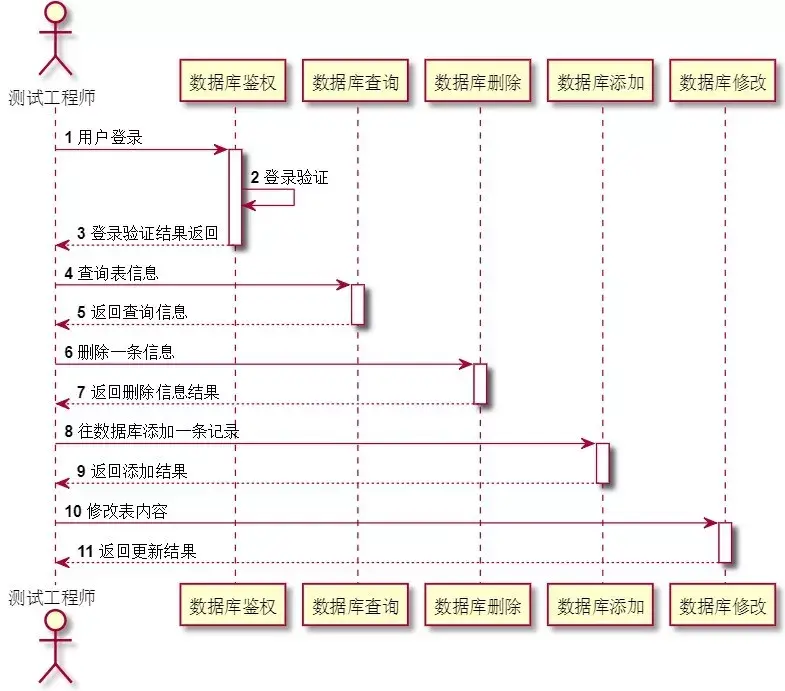

时序图

推荐同步消息版本
一个激活块决定了连线是发送信息或响应。所有的发送信息必然激活新的激活块，有激活时间块也必然开始于某个发送信息

简单消息和同步消息在 UML 时序图中有一些关键的区别：

简单消息：
简单消息是一种异步消息，也称为“异步消息”或“普通消息”。
发送方发送简单消息后，可以立即继续执行后续的操作，而不必等待接收方的响应。
发送方和接收方之间的通信是非阻塞的，发送方不会停止或等待接收方的响应。
同步消息：
同步消息是一种同步通信方式。
发送方发送同步消息后，会等待接收方处理完消息并返回响应后才能继续执行后续的操作。
发送方在发送同步消息后会阻塞，直到接收到接收方的响应或超时。

在 UML 时序图中，可以通过箭头的样式和标记来区分简单消息和同步消息。

简单消息：
简单消息通常使用普通箭头表示，箭头从消息的发送者指向消息的接收者。
同步消息：
同步消息通常使用实心箭头表示，箭头从消息的发送者指向消息的接收者

激活时间表示对象何时处于活动状态以处理消息。对于简单消息和同步消息，它们在时序图中的激活时间可能会有所不同：

简单消息：
对于简单消息，发送者发送消息后通常会立即继续执行后续的操作，而不需要等待接收者的响应。
因此，对于简单消息，发送者的激活时间可能会持续一个较短的时间段，只包括发送消息的时间。
接收者在收到消息后可能会立即进入活动状态处理消息，然后返回到空闲状态等待下一条消息，因此接收者的激活时间可能也是较短的。
同步消息：
对于同步消息，发送者发送消息后会等待接收者处理完消息并返回响应，然后才能继续执行后续的操作。
因此，对于同步消息，发送者的激活时间可能会持续一个较长的时间段，包括发送消息并等待接收响应的时间。
接收者在收到同步消息后需要处理消息并返回响应，这可能需要一段时间，因此接收者的激活时间也会持续一段时间，直到处理完消息并返回响应

ERD实体关系图

实体，属性，关系，基数

每个实体是一个对象，有属性（性质，特征）
数据库中：实体为行，属性为列

通信图Communication Diagram

通信图与顺序图差异
3.1 相同点
具备相似的责任主体
都是通过消息驱动
具有顺序性
3.2 不同点
通信图中，对象无法创建和撤销，位置没有限制
协作图展示对象间的关系使得更适用于获得对象结构的理解，顺序图则更适合获取调用过程的理解
顺序图强调的是时间顺序，通信图强调的是空间的顺序
顺序图和通信图是可以相互转换的
