1.1 工作原理

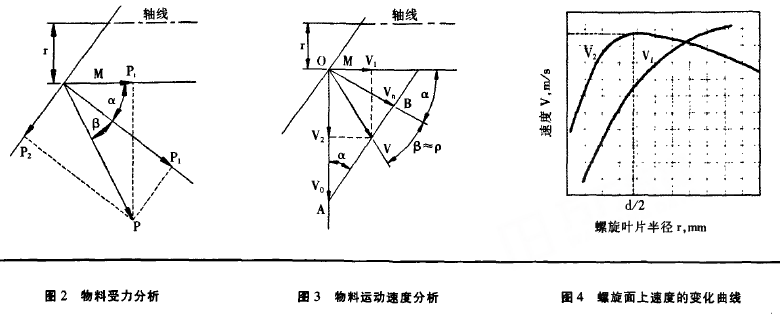

1.2 受力分析

) |

1.4 主要设计参数分析

1. 输送量 Q

2. 螺旋轴转速 n

3. 螺旋叶片直径

4. 螺距

5. 螺旋轴直径

6. 填充系数

7. 倾斜角度

8. 传动功率

   1.4.1 输送量

   \[Q=3600F\times\lambda \times V_1 \times \varepsilon \]

   式中：Q——螺旋输送机输送量，t/h

   ​ F——料槽内物料层截面积，m²

   ​ \(\lambda\) ——物料的单位容积质量，t/m³，即容重

   ​ \(\varepsilon\) ——倾斜输送系数

   \[F=\psi D^2 \pi/4 \]

   式中：\(\psi\) ——填充系数；

   ​ D——螺旋叶片直径，mm

   物料在料槽内移动速度：

   \[V_1 = Sn/60 \]

   式中：S——螺距；

   ​ n——螺旋转速，r/min。

   求解得螺旋输送量Q：

   \[Q=47D^2Sn\psi \lambda \varepsilon \]

   1.4.2 螺旋轴转速

   螺旋轴转速加快，输送机生产能力提高，但转速过高，物料离心力过大而向外抛，以致无法输送。

   为保证螺旋外径处的物料颗粒不产生垂直于输送方向的径向运动，应保证惯性离心力小于重力：

   \[m\omega _m^2 \leq mg \]
   \[2\pi nr/60 \leq \sqrt {gr} \]

   复习一下以前的知识：角速度与转速的转换

   \[\omega =2\pi n/60 \]

   进一步：

\[n_{max}= 30K/\pi \sqrt{2g/D} \]

式中：K——物料综合系数；

通过将

\[A=30K\sqrt{2g}/\pi \]

可以用A建立常见的经验公式,A值如下表所示：

​ 因此,螺旋输送机的螺旋转速应该根据物料输送量、螺旋直径和物料特性而定。

1.4.3 螺旋叶片直径计算

将公式（8）带入公式（4）中：

\[Q=47K_1A\times\psi \times\lambda \times \varepsilon\times D^{5/2} \]

注：螺距 \(S\) = \(K_1D\) ，K₁为螺旋螺距与直径的比例系数，一般取K₁=0.8

\[D=(\frac{Q}{47K_1A\psi \lambda \varepsilon}) \]

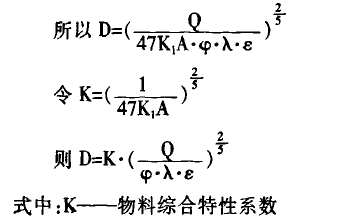

令\(K=(\frac{1}{47K_1A})^\frac{5}{2}\) ，将之命名为物料综合特性系数，为经验数值。
