PCB设计检查工具

PCB设计检查工具

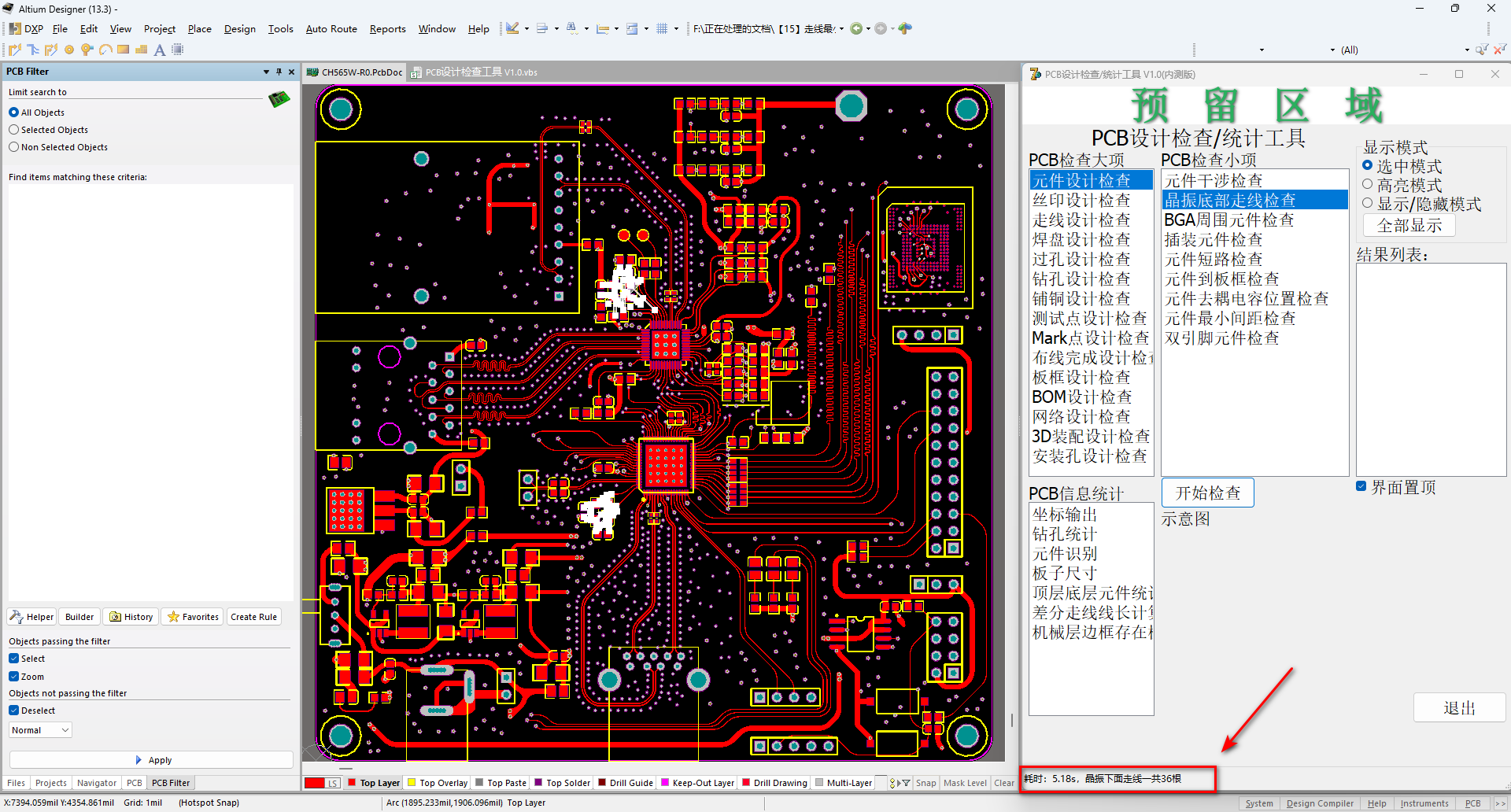

晶振底部走线检查



功能说明：
         此功能用于检查走线经过晶振底部的直线走线和圆弧走线，会检查PCB的所有信号层层，只要走线和晶振的矩形框有相交都会被检查出来。
功能细节：
        此功能判断元件为晶振或晶体的机制为元件位号的首字母为X，如果有晶振或晶体的位号首字母不为X，则将检查不出来，如有非晶振和晶体元件的首字母为X，则也会被判断为晶振或晶体。
